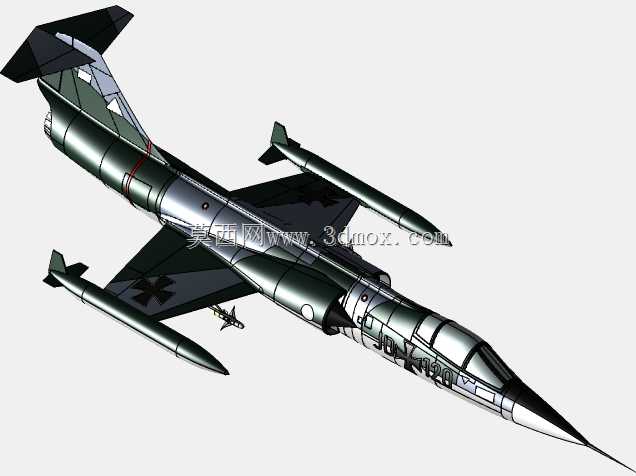

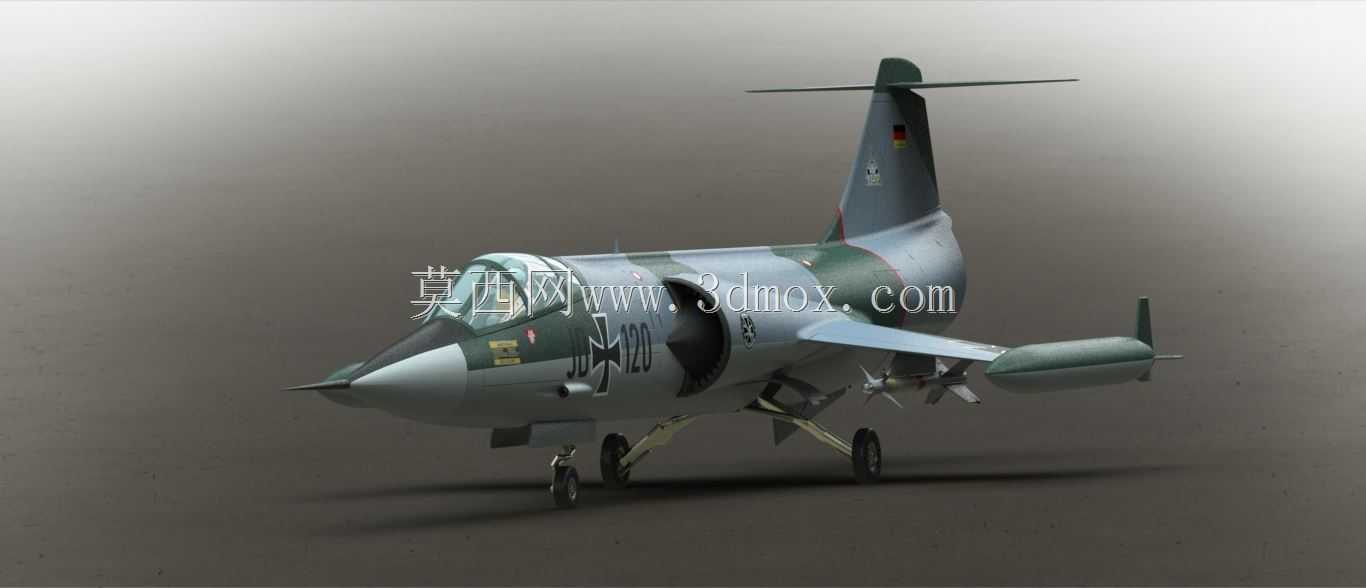

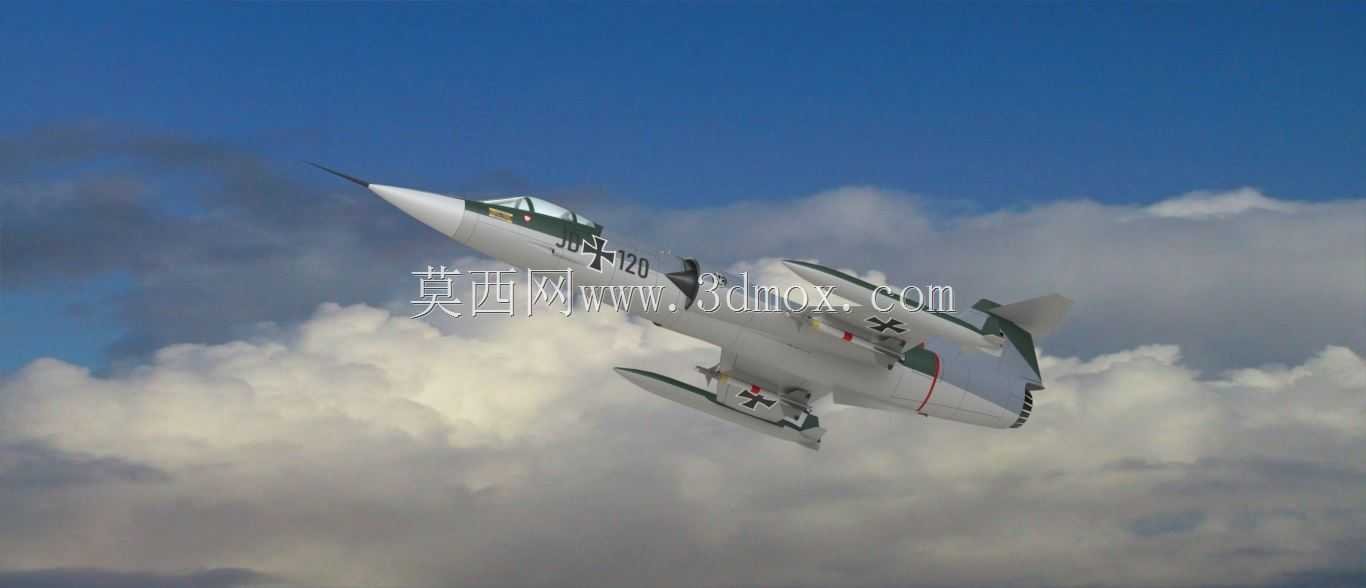

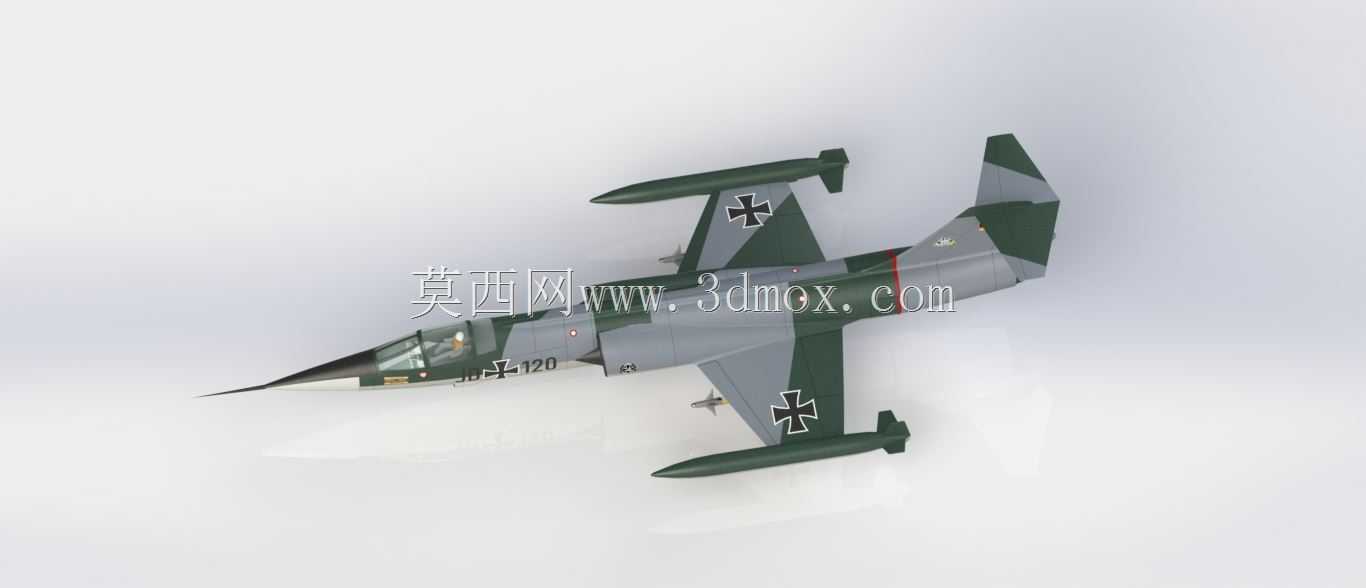

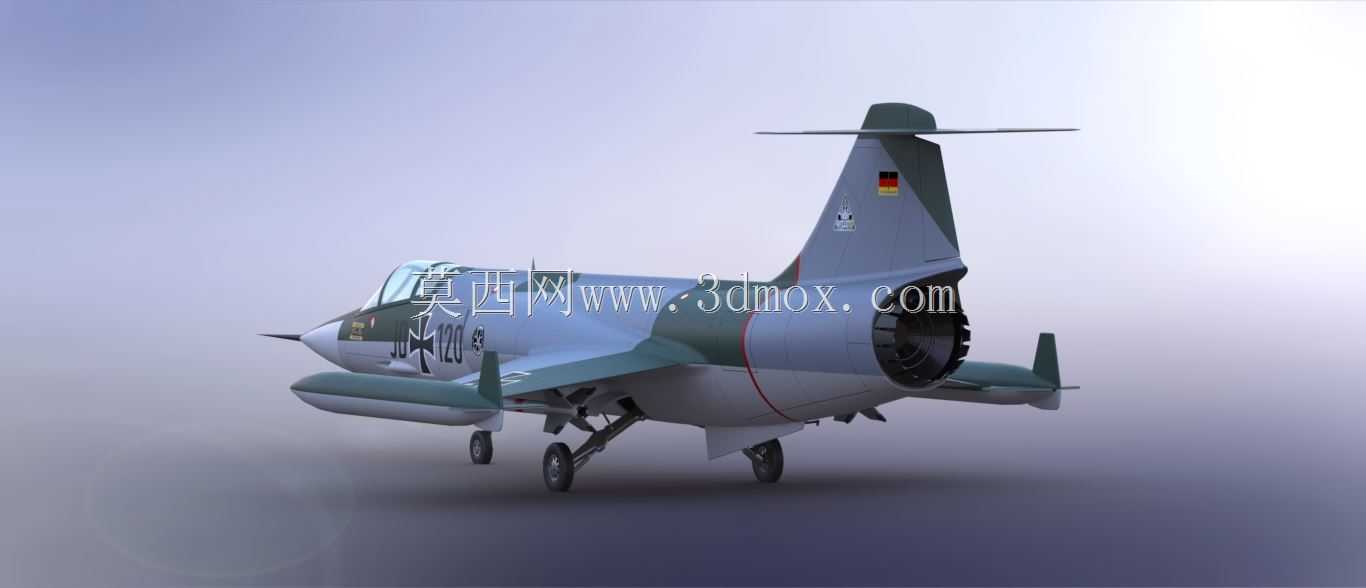

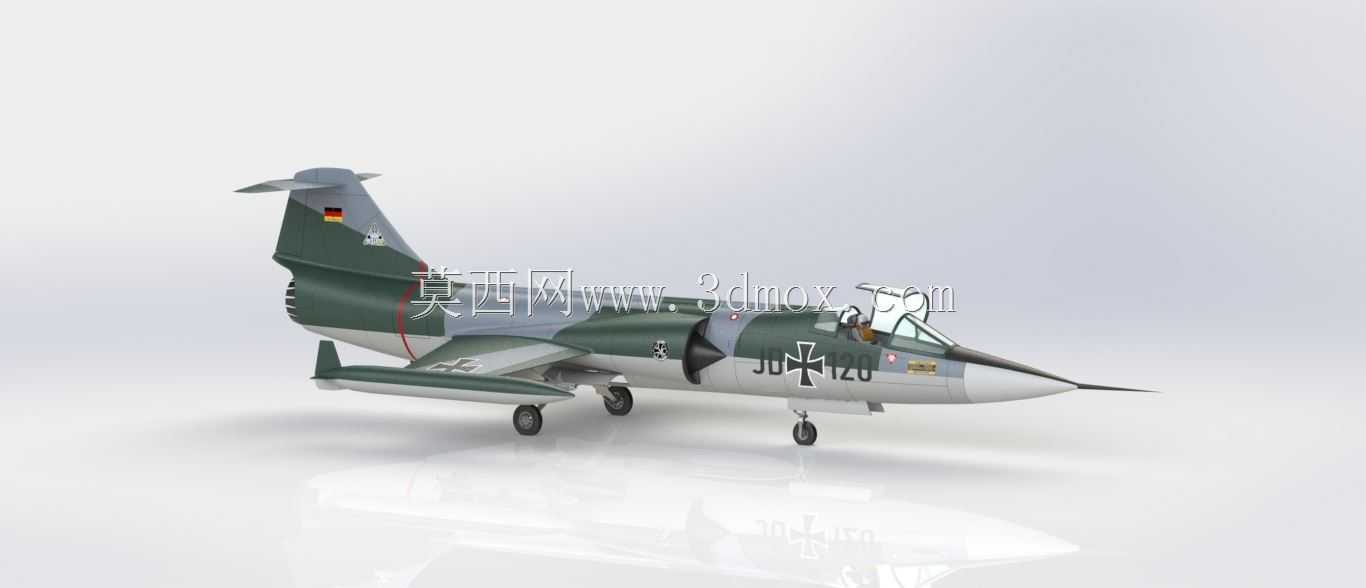

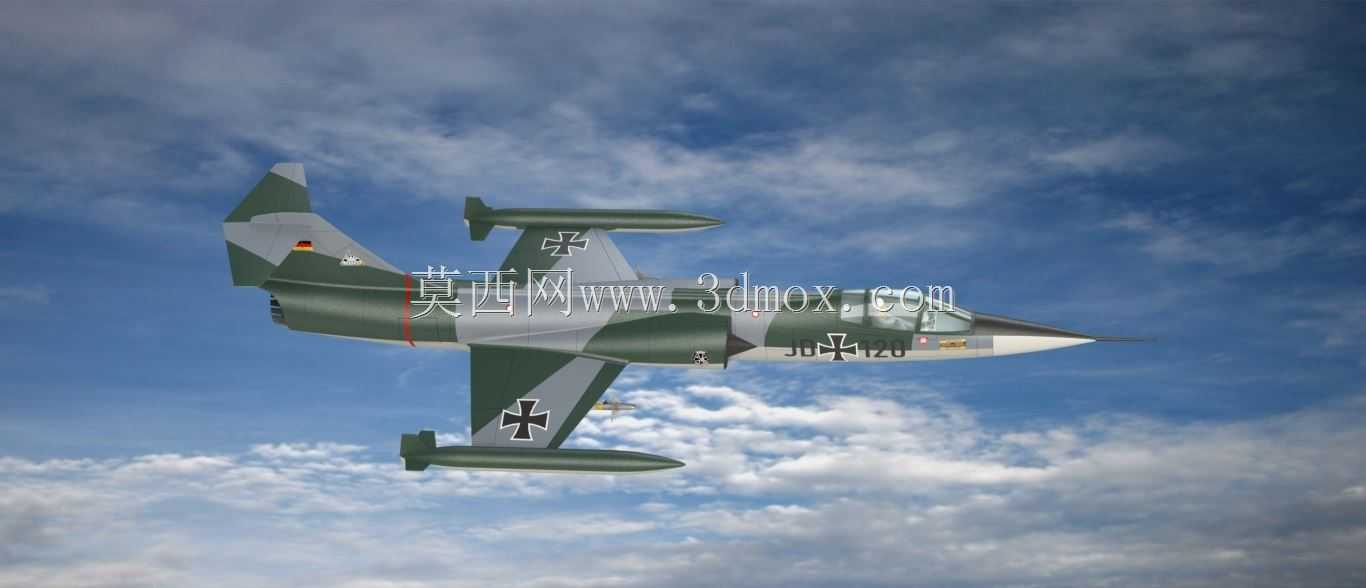

洛克希德F104-G超音速战机结构建模

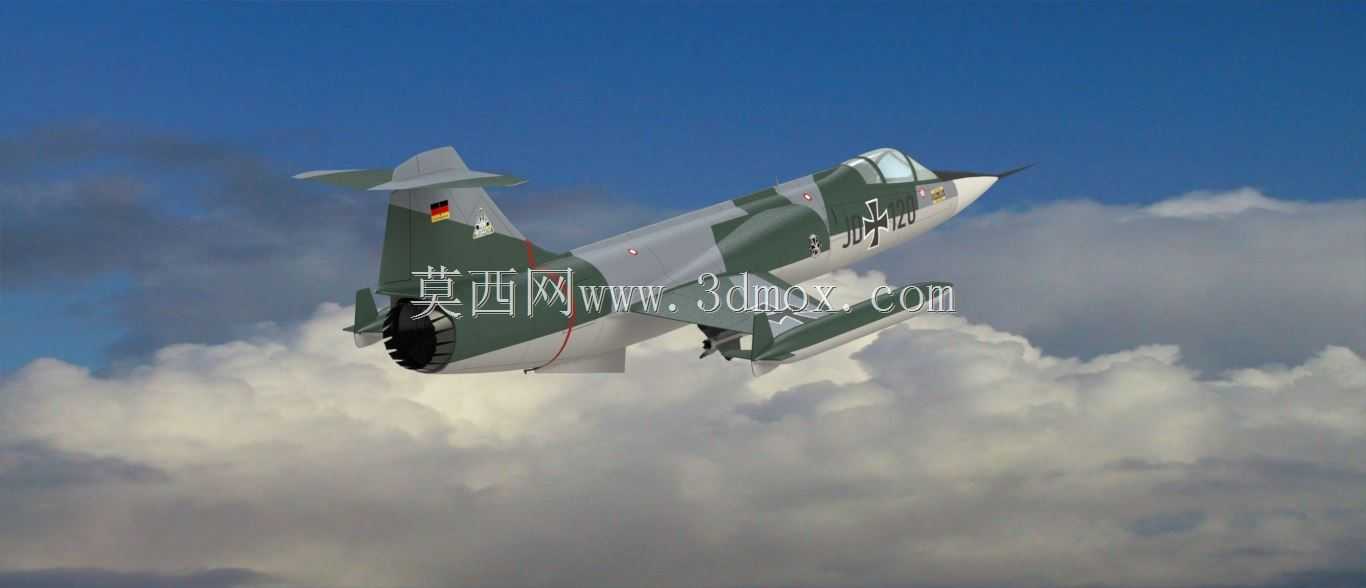

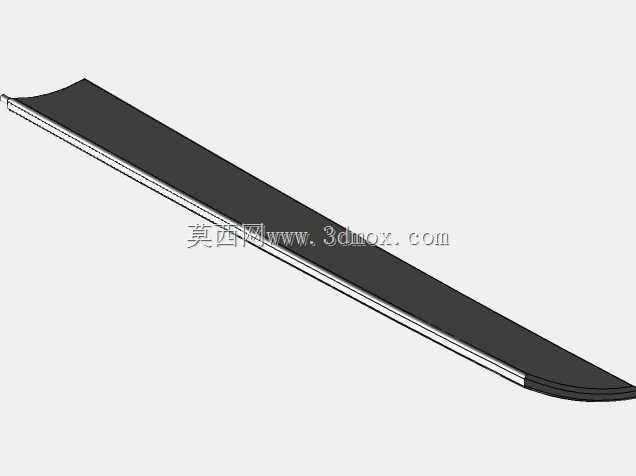

　　该模型还原的F104-G战机，最初为高空高速拦截需求开发，后续衍生的对地攻击改型在近距支援、要地防空巡逻场景中承担核心任务，其气动布局完全围绕2马赫级超音速飞行的减阻需求设计，建模过程中完整复现了机身、机翼、尾翼、起落架、外挂点的全部结构特征，可用于航空装备结构教学、飞行器气动布局演示、虚拟仿真场景搭建等场景。从结构设计逻辑来看，该机型采用了极薄的小展弦比梯形中单翼布局，机翼前缘半径极小，建模时严格还原了机翼的翼型厚度分布与安装角参数，机翼与机身的连接段做了平滑过渡整流，避免跨音速飞行时产生额外激波阻力；机身采用细长旋成体设计，截面沿纵轴按面积律分布，从机头进气锥位置开始，直径先缓慢增加至座舱后段，再逐步收窄至尾喷口位置，

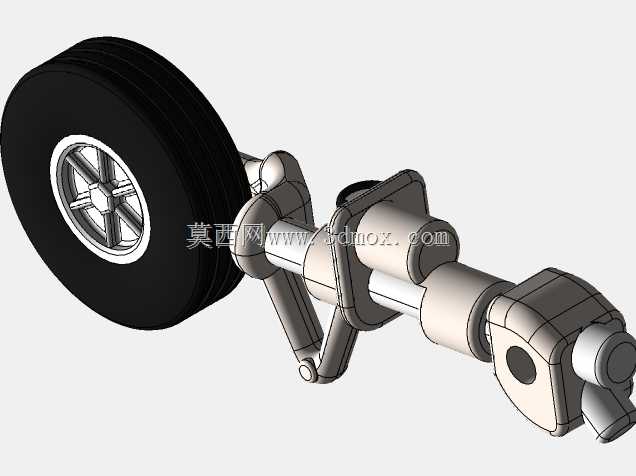

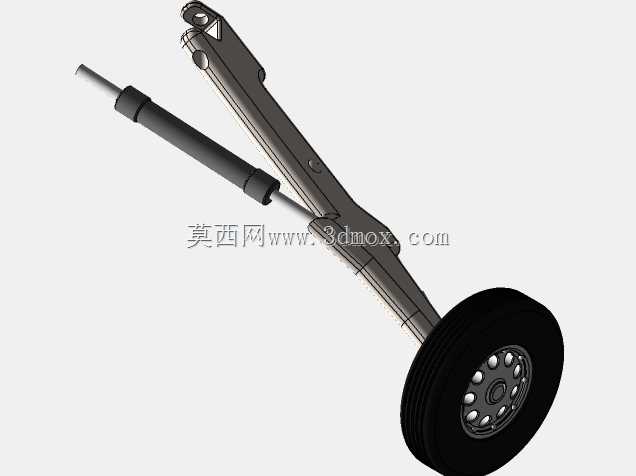

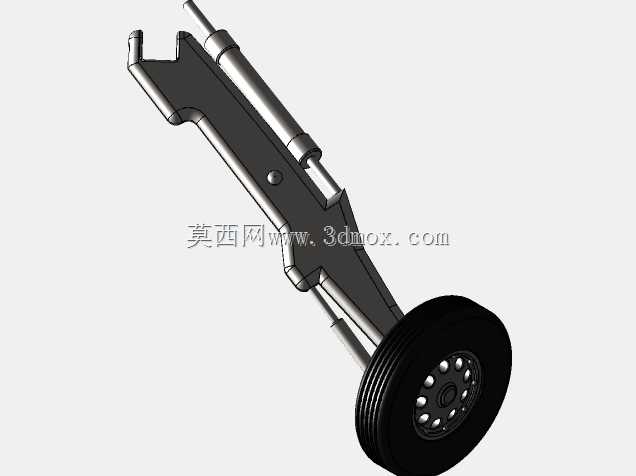

　　有效降低了跨音速飞行的波阻，建模时完整保留了机身上的减速板舱、起落架舱、航炮舱、设备舱的外部轮廓特征，各舱门的接缝、检修口盖的位置均与实机结构对应。尾翼部分采用T型尾翼布局，全动平尾安装在垂直尾翼顶端，建模时还原了垂尾后缘的方向舵、平尾的偏转转轴结构，垂尾根部的减速伞舱轮廓也做了精准复刻，垂尾表面的标识区域预留了纹理映射的坐标位置，可直接对接后续的渲染材质制作。起落架采用前三点式布局，前起落架为双轮结构，安装在座舱下方的机身承力框位置，带有转向机构与减震支柱结构，主起落架为单轮结构，收纳于机身中部的起落架舱内，建模时还原了起落架的收放铰链结构、轮胎的胎面花纹、轮毂的辐条造型，起落架支柱上的液压管路、刹车管线的走向也做了简化示意，

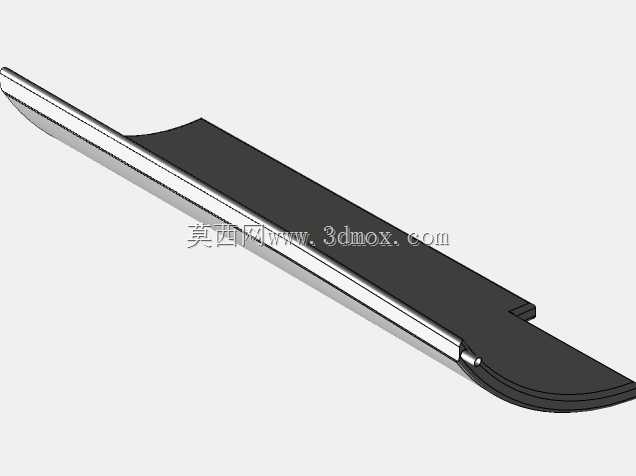

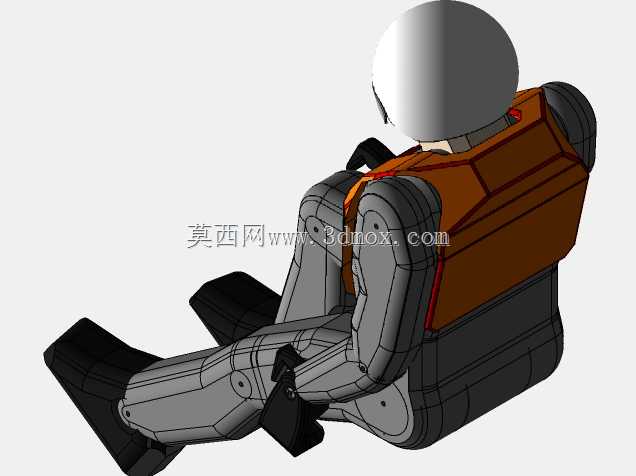

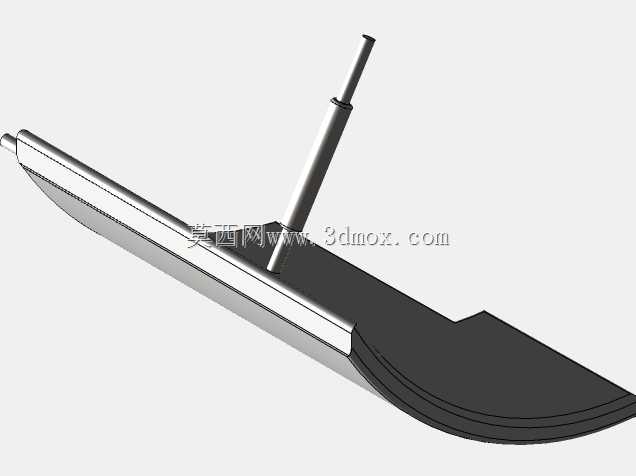

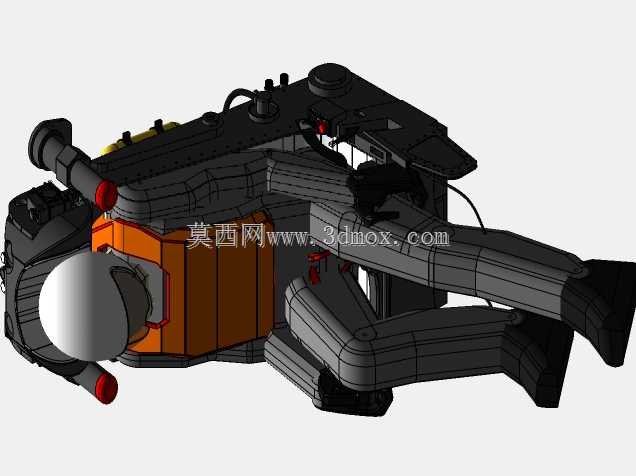

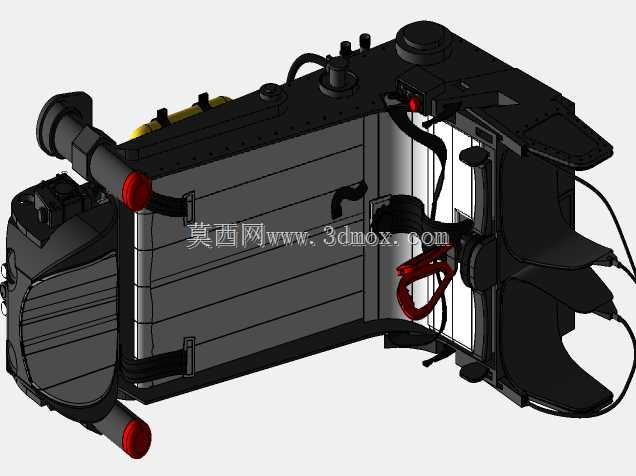

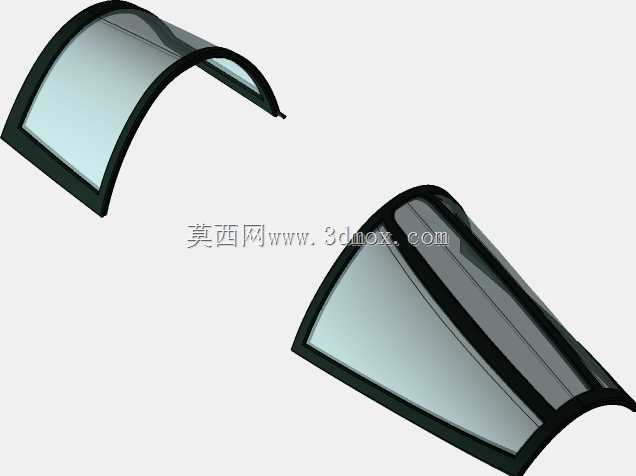

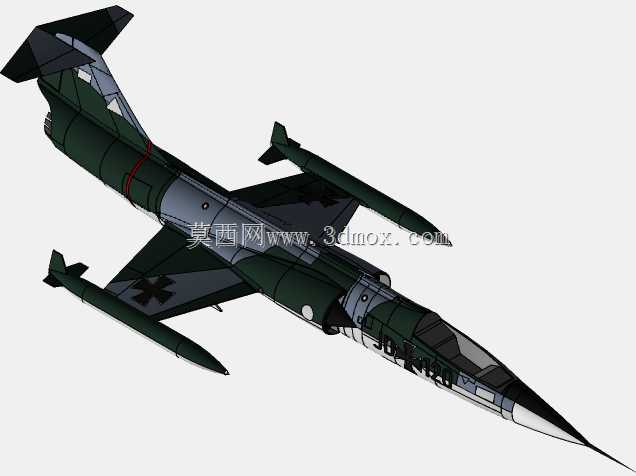

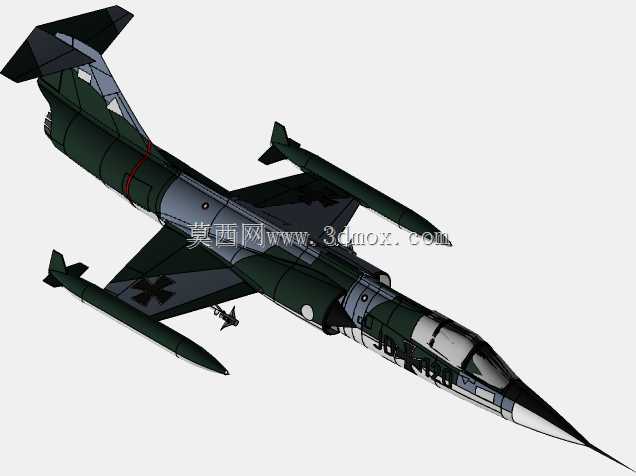

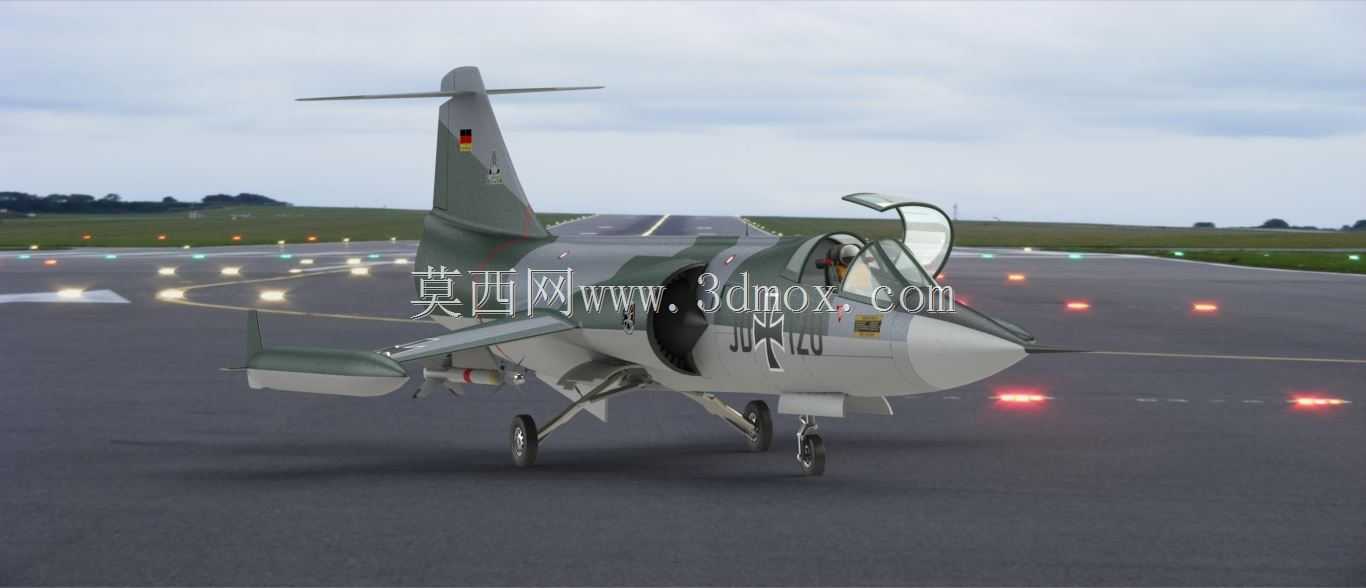

　　满足结构展示的精度需求。动力系统部分，机身尾段的尾喷口做了收敛-扩张结构的还原，可直观展示加力燃烧室工作状态下的喷口调节逻辑，机身两侧的进气道采用半圆形进气锥设计，进气锥的位置可根据飞行速度调节，建模时预留了进气锥的活动装配约束，可直接用于运动仿真演示。外挂点部分，机翼下侧与机身腹部的挂架结构完整还原，可匹配副油箱、航空炸弹、空空导弹等外挂载荷的装配需求，挂架与机翼、机身的连接结构做了加强筋特征的还原，符合实机的承力设计逻辑。座舱部分采用整体式风挡与水泡型座舱盖设计，建模时还原了座舱盖的框架结构、风挡的雨刮器位置，座舱内部的弹射座椅、驾驶杆、仪表板的轮廓做了简化处理，既保证外部展示的精度，也预留了内部结构细化的建模空间。

　　从安装边界与尺寸匹配来看，模型的整体比例严格按照实机参数缩放，机身长度、翼展、机高的比例误差控制在0.5%以内，各部件的装配间隙符合航空装备的设计公差要求，机翼与机身的对接面、尾翼与机身的对接面均做了贴合处理，不存在面重叠、缝隙过大的建模问题，模型的坐标原点设置在机身重心位置，方便后续导入仿真软件时直接设置气动参数、质量参数，无需额外调整坐标位置。在实际应用中，该模型可作为航空类专业的结构教学案例，帮助学习者理解高空高速战机的面积律设计思路、薄翼型的气动特性、起落架收放机构的运动逻辑；也可用于虚拟仿真场景的搭建，作为防空模拟、飞行训练场景的装备载体；对于三维建模从业者而言，该模型的曲面建模逻辑可作为复杂曲面飞行器建模的参考案例，其机身曲面的连续性处理、翼面与机身的过渡曲面制作、小特征的排布逻辑，都具备较高的参考价值。建模过程中针对航空模型的常见问题做了优化，比如尖锐前缘的曲面倒角处理、薄翼结构的厚度控制、透明件的材质分件，避免了渲染时出现破面、法线翻转的问题，所有曲面均做了G2连续处理，保证渲染时光影过渡自然，没有明显的折痕。
