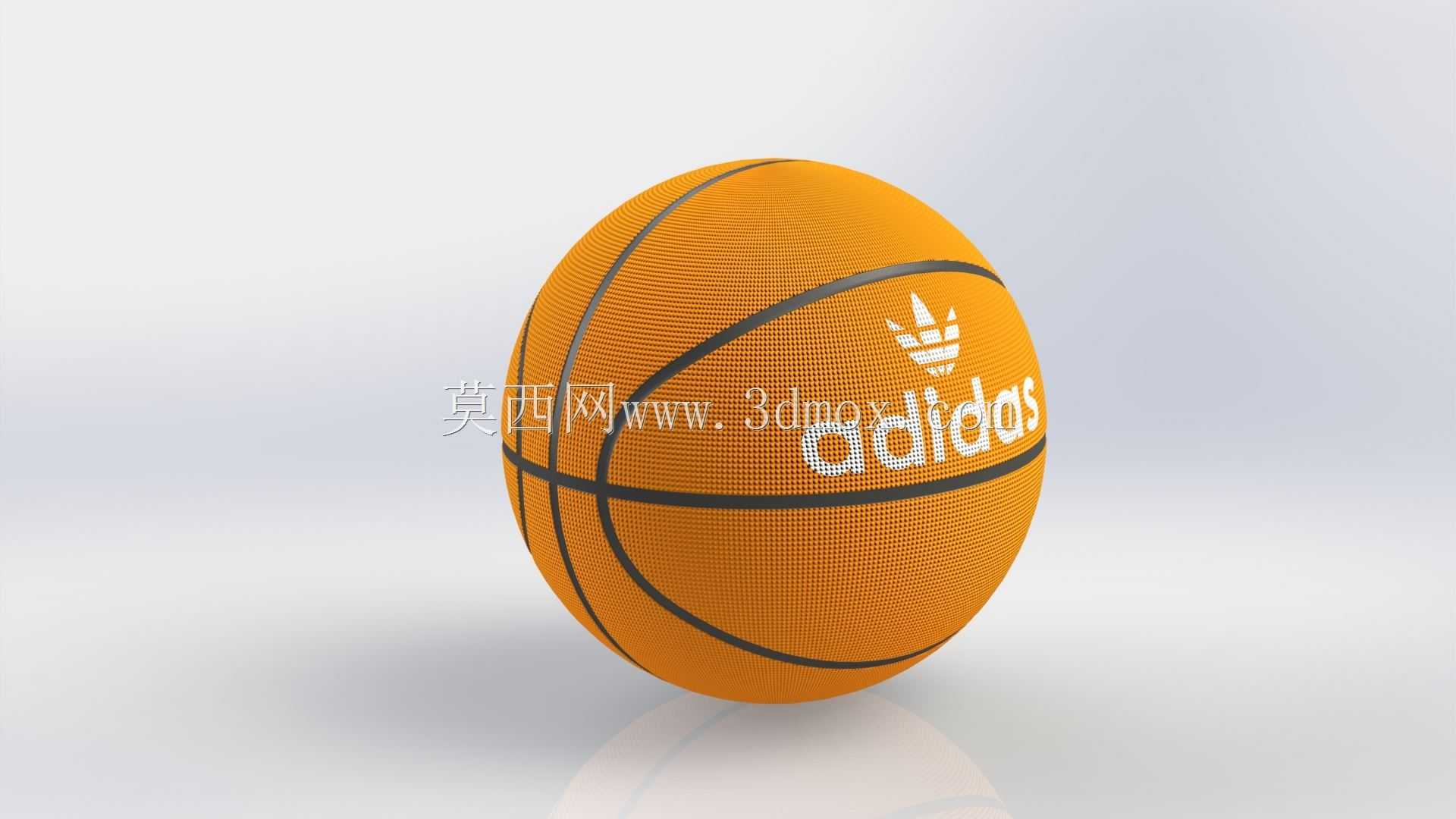

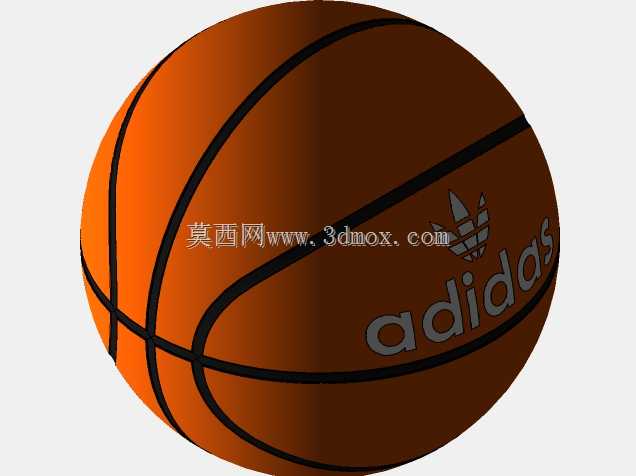

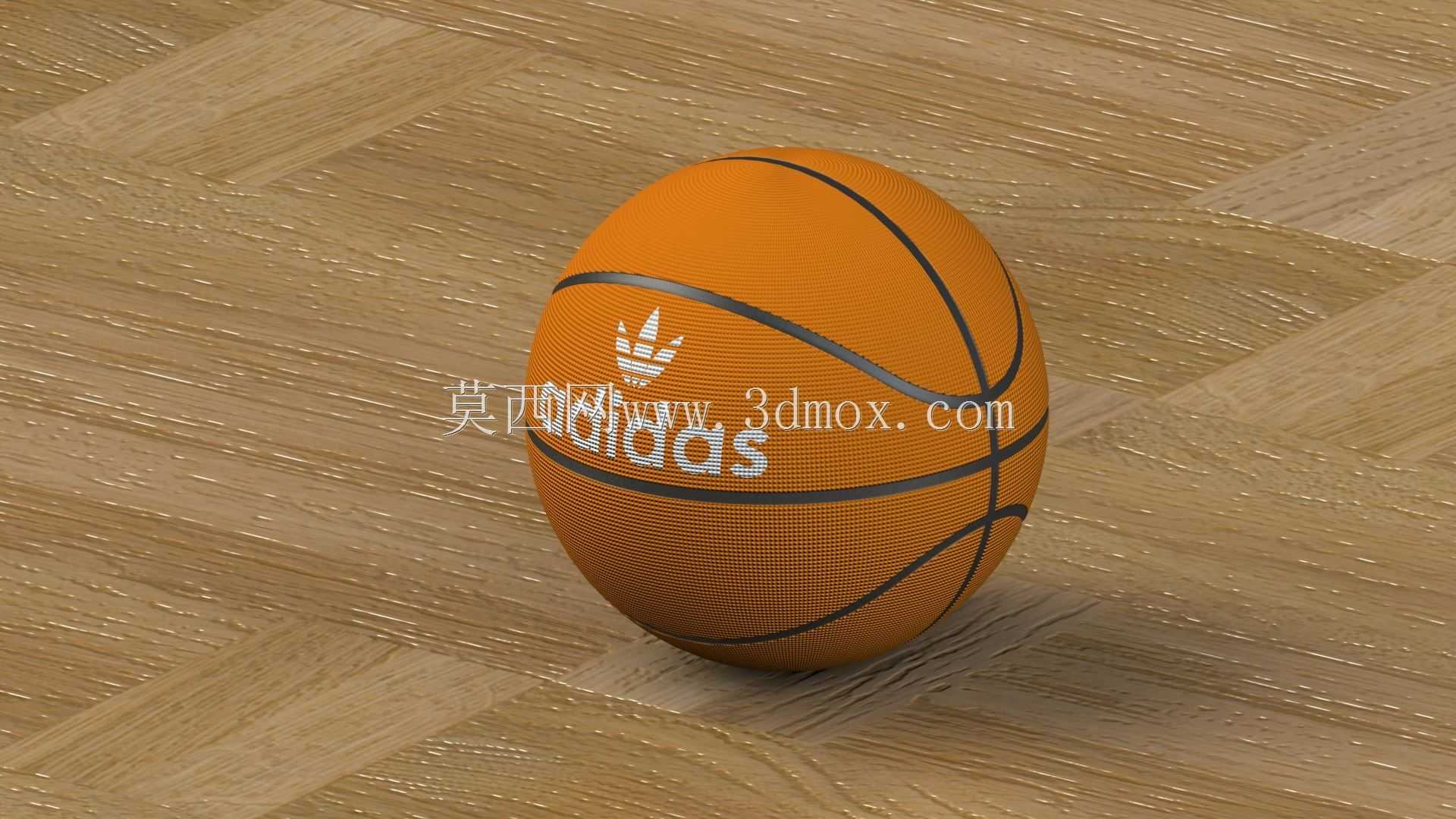

标准室内比赛用篮球三维结构设计

　　日常做体育器材类三维建模时，篮球这类看似结构简单的产品，实际要兼顾运动性能、握持手感、耐用性多方面的工程要求，不能只做个球形外观就草草收尾。先从实际应用场景说起，这款篮球的设计定位是室内专业训练及正式比赛使用，适配实木运动地板、PVC运动地胶等常规室内场地，不针对粗糙水泥地的户外场景做额外耐磨冗余，避免不必要的材料成本浪费。

　　外形尺寸上严格遵循专业赛事的规格要求，整体为标准7号球尺寸，球体公称直径控制在246mm，圆周长度公差控制在±3mm范围内，完全符合专业赛事对用球尺寸的精度要求，不会出现尺寸偏差导致的运球、投篮手感不一致问题。重量控制在600g到650g的标准区间内，建模时就提前把内胆、缠纱、中胎、表皮各层结构的材料密度纳入计算，避免后期实物打样出现重量超差的问题。

　　设计思路上从内到外逐层做结构匹配，最内层的橡胶内胆做等壁厚设计，壁厚均匀控制在1.2mm，保证充气后整体膨胀均匀，不会出现局部鼓包的问题；内胆外侧的尼龙缠纱层做均匀缠绕的结构模拟，缠绕密度控制在每平方厘米不少于20根缠丝，保证球体受冲击后的回弹稳定性，不会出现受力后形变不均导致的回弹方向偏移。中胎采用硬质橡胶结构，壁厚3mm，表面预留和表皮贴合的定位沟槽，也就是篮球表面的黑色筋条结构，沟槽深度2mm，宽度5mm，一方面作为表皮拼接的定位基准，另一方面增加手掌和球体接触时的摩擦力，提升握持稳定性。

　　表皮部分采用八片拼接的经典结构，每片表皮的曲面展开尺寸经过反复拟合，保证粘贴后完全贴合中胎曲面，不会出现起翘、褶皱的问题；表皮表面做模拟颗粒纹理的结构设计，纹理凸起高度0.3mm，均匀分布在整个表皮表面，进一步提升手部出汗状态下的握持摩擦力，避免运球时出现打滑脱手的情况。球体表面的标识区域做下沉0.1mm的凹槽设计，后续印刷标识时油墨可以填充在凹槽内，不会因为长期摩擦导致标识快速磨损脱落。

　　从功能特性角度，建模时重点考虑了球体的回弹性能模拟，整体结构的形变刚度匹配要求是从1.8米高度自由下落至硬质木地板时，回弹高度在1.2米到1.4米的标准区间内，各层结构的材料刚度参数都提前做了对应赋值，方便后续做有限元仿真验证。安装边界这里虽然篮球没有传统机械结构的安装要求，但要考虑充气嘴的结构设计，充气嘴内嵌在中胎和表皮之间，位置选在两块表皮拼接的沟槽处，突出球体表面的高度不超过0.5mm，避免充气嘴突出过多影响运球时的手感，同时充气嘴的密封结构做了双重密封设计，保证充气后长期使用的气密性，不会出现慢撒气的问题。

　　实际建模过程中，球体的曲面拼接是难点，八片表皮的曲面要做到G2连续，不能出现拼接处的棱线突兀问题，否则实物制作时表皮拼接处会有明显的凸起，影响手感。表面的黑色筋条做了圆角过渡处理，筋条边缘的R角为1mm，避免棱角过于分明导致手部接触时出现硌手的问题。另外建模时也考虑了不同充气压力下的球体形变范围，正常使用充气压力为0.06MPa，此时球体的圆度公差控制在0.5mm以内，即使在大力扣篮、重击地面的冲击载荷下，局部形变量不超过5mm，卸力后可以快速恢复原有圆形，不会出现永久形变。

　　很多新手做篮球建模时容易忽略各层结构的装配关系，只做一个实心球体加表面贴图，这种模型只能做外观展示用，完全无法支撑后续的结构仿真、生产开模需求。这次的建模把从内胆到表皮的每一层结构都做了独立的实体建模，各层之间的配合间隙控制在0.1mm以内，完全匹配实际生产中的粘贴工艺要求，不管是做渲染展示、结构受力仿真，还是对接后续的模具开模工作，都可以直接使用，不需要再做二次结构补全。另外针对室内场地的使用场景，表皮材料的摩擦系数做了对应匹配，和实木地板接触时的摩擦系数控制在0.6左右，既不会因为摩擦过大导致运球时卡顿，也不会因为摩擦过小出现接球滑脱的问题，完全满足专业运动场景下的使用需求。
