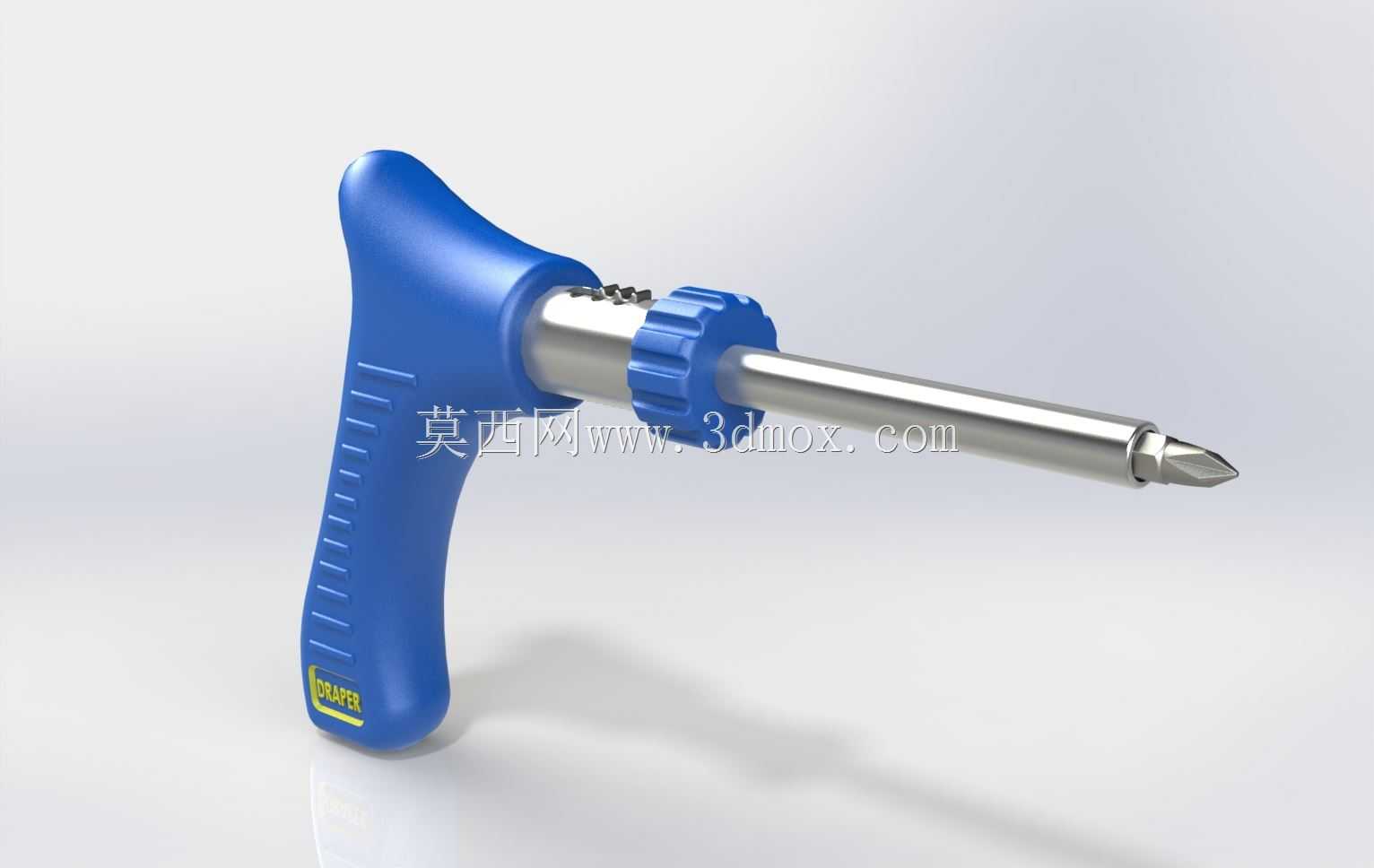

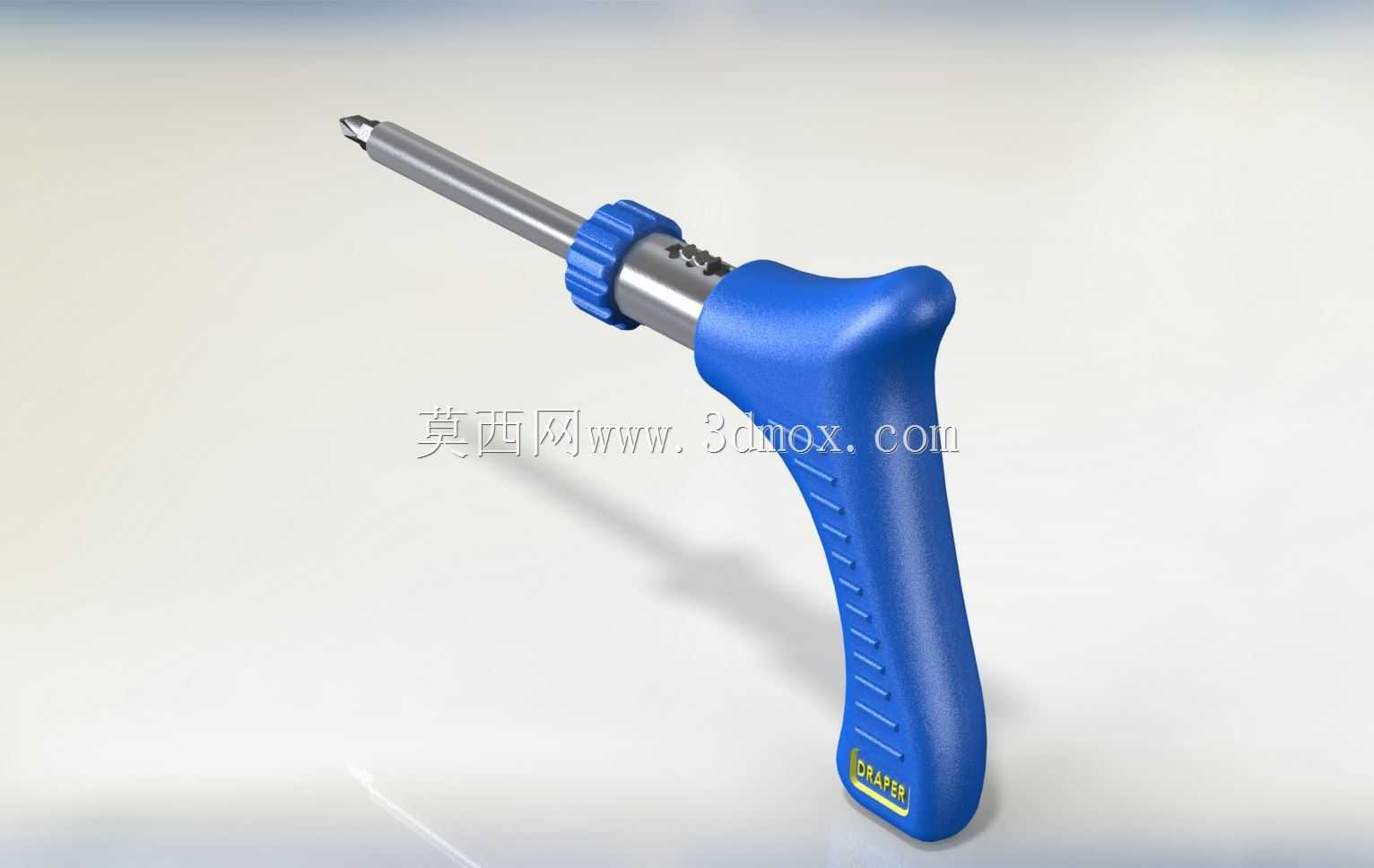

T型手柄带式棘轮螺丝批结构设计

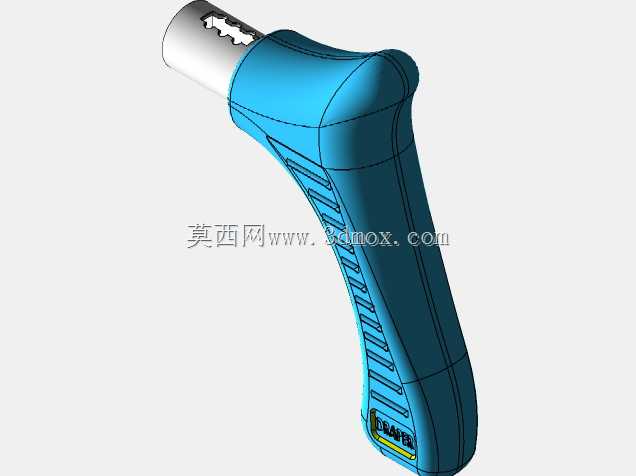

　　这款T型带式棘轮螺丝批的结构设计，核心围绕狭窄工位、连续锁付场景下的操作效率优化展开，区别于传统直柄螺丝批的施力逻辑，T型握把的结构形态允许操作者在垂直于螺丝轴线的方向施加更大扭矩，同时降低长时间操作的腕部负荷。在设备装配、电子产线返修、家电售后维护等场景中，经常遇到螺丝排布密集、操作空间受限的工况，普通直柄螺丝批需要手腕反复转动完成旋合，而棘轮结构的单向锁止特性，可以让操作者在无需抬起批头脱离螺丝槽的状态下，通过小幅度摆动手柄完成连续旋进，大幅减少重复对位的时间损耗。握把部分采用符合人体工学的曲面造型，表面设置的防滑筋条沿握把轴向排布，在施加轴向压力时可以增大手掌与握把的摩擦力，避免施力过程中出现打滑；

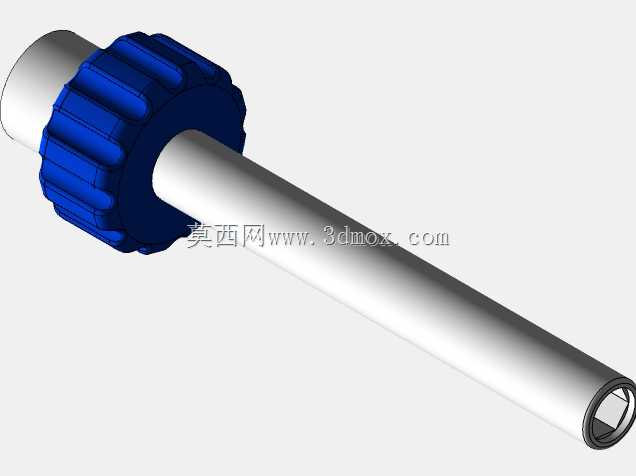

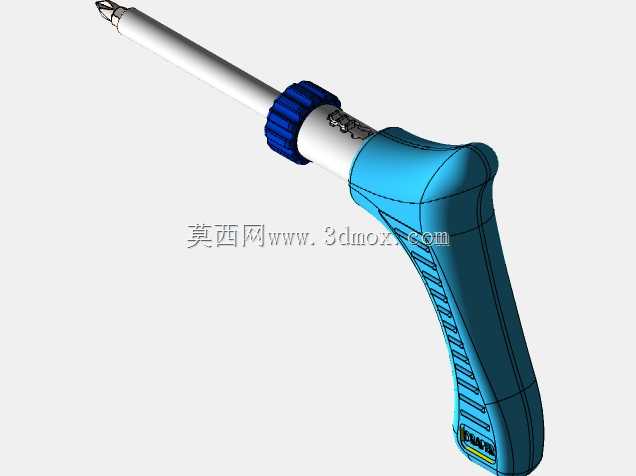

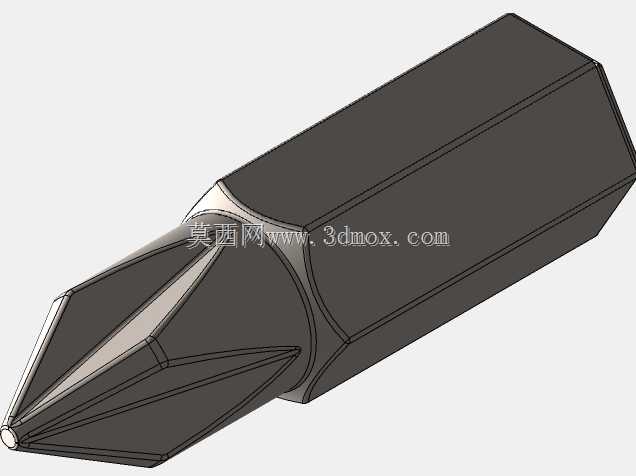

　　握把末端的品牌标识区域做了内嵌式设计，避免长期握持摩擦导致标识磨损，同时不会在握把表面形成凸起硌手。中间的金属杆部分采用高强度合金钢材质，表面做防锈镀层处理，杆身与握把的连接位置设置了加强嵌件，避免大扭矩施力时杆身与塑料握把之间出现松脱打滑。棘轮调节旋钮设置在金属杆与握把的衔接位置，旋钮表面做了滚花处理，操作者无需改变握持姿势，仅用拇指即可拨动旋钮切换正转、反转、锁止三个档位，切换档位时的卡位反馈清晰，不会出现档位误触切换的问题。批头部分采用标准十字批头结构，与杆身的连接采用快换式结构设计，可根据实际使用需求更换不同规格的批头，适配不同槽型的紧固件。批头的尖端做了磁化处理，在吸附螺丝进行对位安装时，可以短暂固定螺丝位置，

　　无需手扶即可完成初始对位，尤其适合垂直向上安装、深孔位螺丝安装等手部难以伸入的工位。从安装边界来看，这款螺丝批的整体长度控制在200mm以内，握把的最大宽度为65mm，可伸入最小宽度70mm的狭窄操作空间，金属杆的直径为10mm，可适配孔径12mm以上的深孔螺丝安装场景。棘轮机构的内部采用棘爪与棘轮齿的配合结构，锁止状态下的反向间隙小于1.5度，在旋紧螺丝的最终阶段不会因为间隙过大导致扭矩传递滞后，也不会因为间隙问题导致批头滑出螺丝槽损伤紧固件表面。在实际使用场景中，这款工具既可以用于家用家具组装、电器维修等民用场景，也可以满足工业装配线的轻量级锁付需求，相比电动螺丝批，它不需要外接电源或充电，不存在电池续航问题，

　　在无供电的野外作业、设备应急维修场景下具备更强的适应性；相比普通固定柄螺丝批，它的棘轮结构可以将单圈旋合的手腕转动角度从360度降低到30度以内，在连续锁付多颗螺丝的作业中，可以降低60%以上的腕部转动幅度，减少长期操作带来的腕部劳损。设计过程中针对握把的受力点做了有限元受力分析，在施加15N·m的扭矩时，握把与金属杆衔接位置的最大应力值远低于塑料材质的屈服强度，不会出现握把开裂的问题；棘轮齿的部分采用合金钢淬火处理，齿面硬度达到HRC55以上，长期使用不会出现棘齿磨损打滑的问题。杆身的直线度控制在0.1mm以内，保证高速旋动时不会出现批头晃动的问题，批头与螺丝槽的配合公差控制在0.05mm以内，减少旋合过程中滑牙的概率。握把的材质采用工程塑料注塑成型，表面做哑光处理，沾附油污后也可以轻松擦拭清洁，适合在机修、汽修等容易沾附油污的场景下使用。整个产品的结构没有多余的复杂零件，拆解维护简单，棘轮机构内部填充润滑脂，日常使用无需额外维护，使用寿命可以达到万次以上的锁付操作。
