按动式伸缩圆珠笔结构三维建模

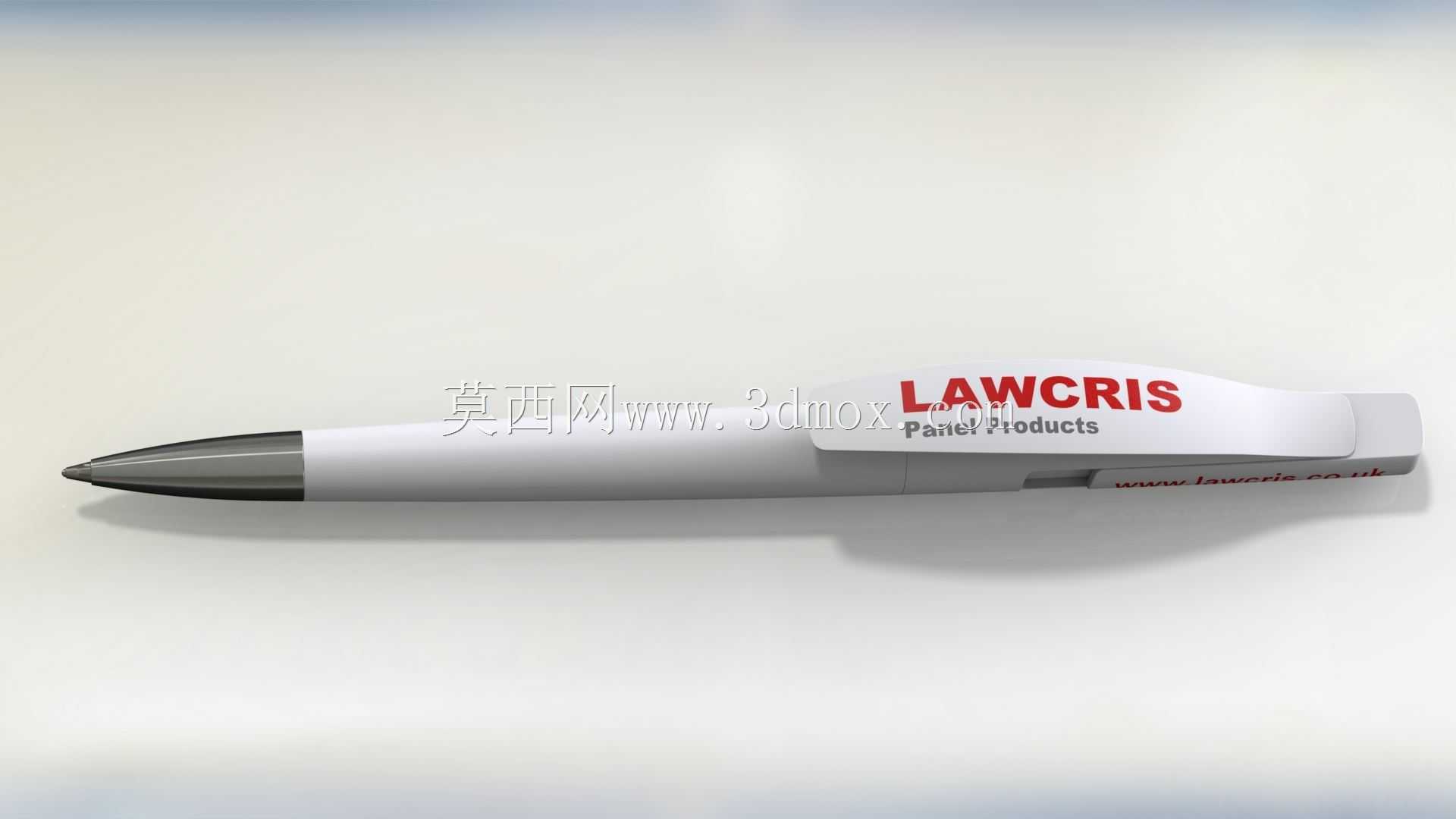

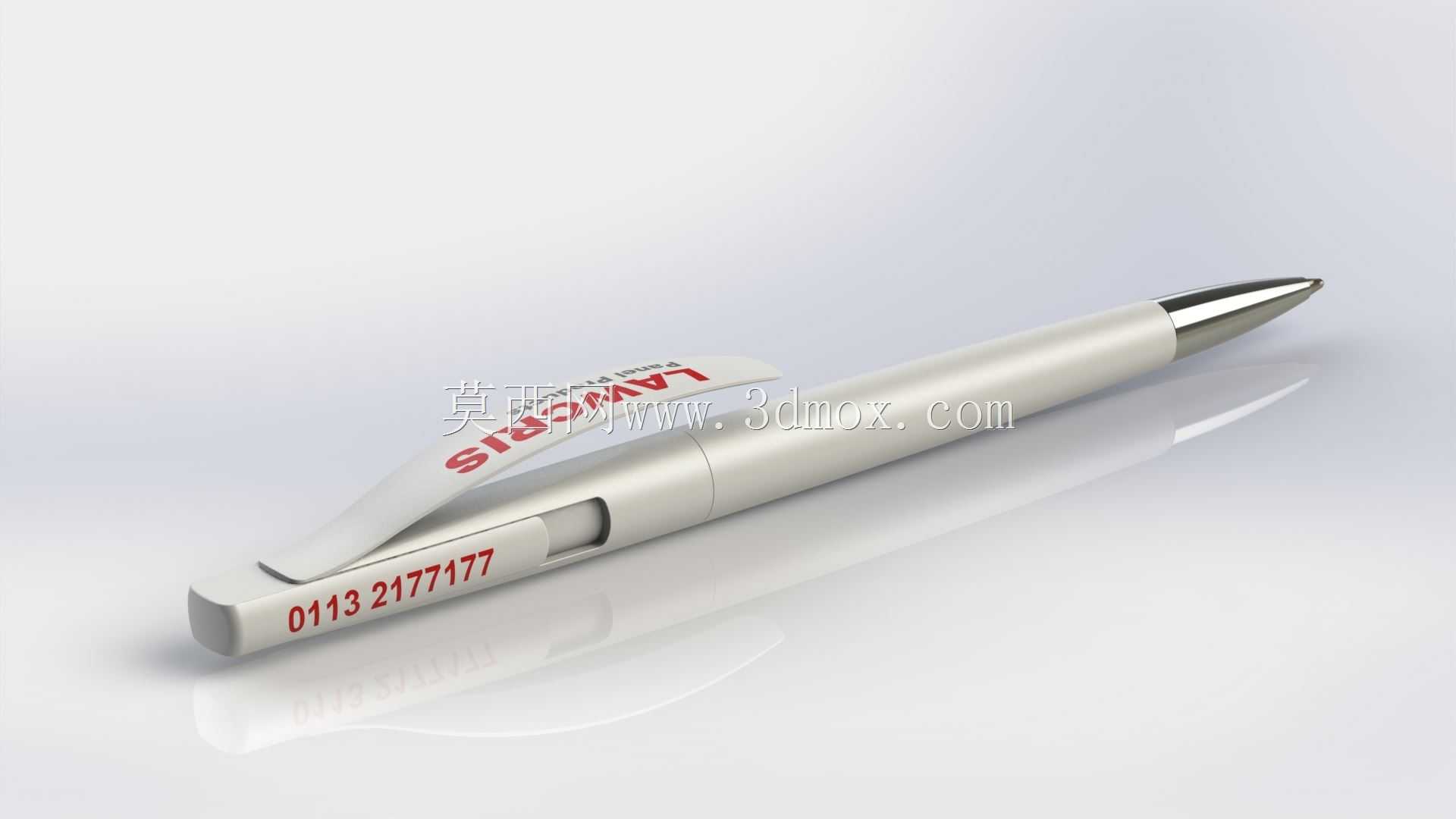

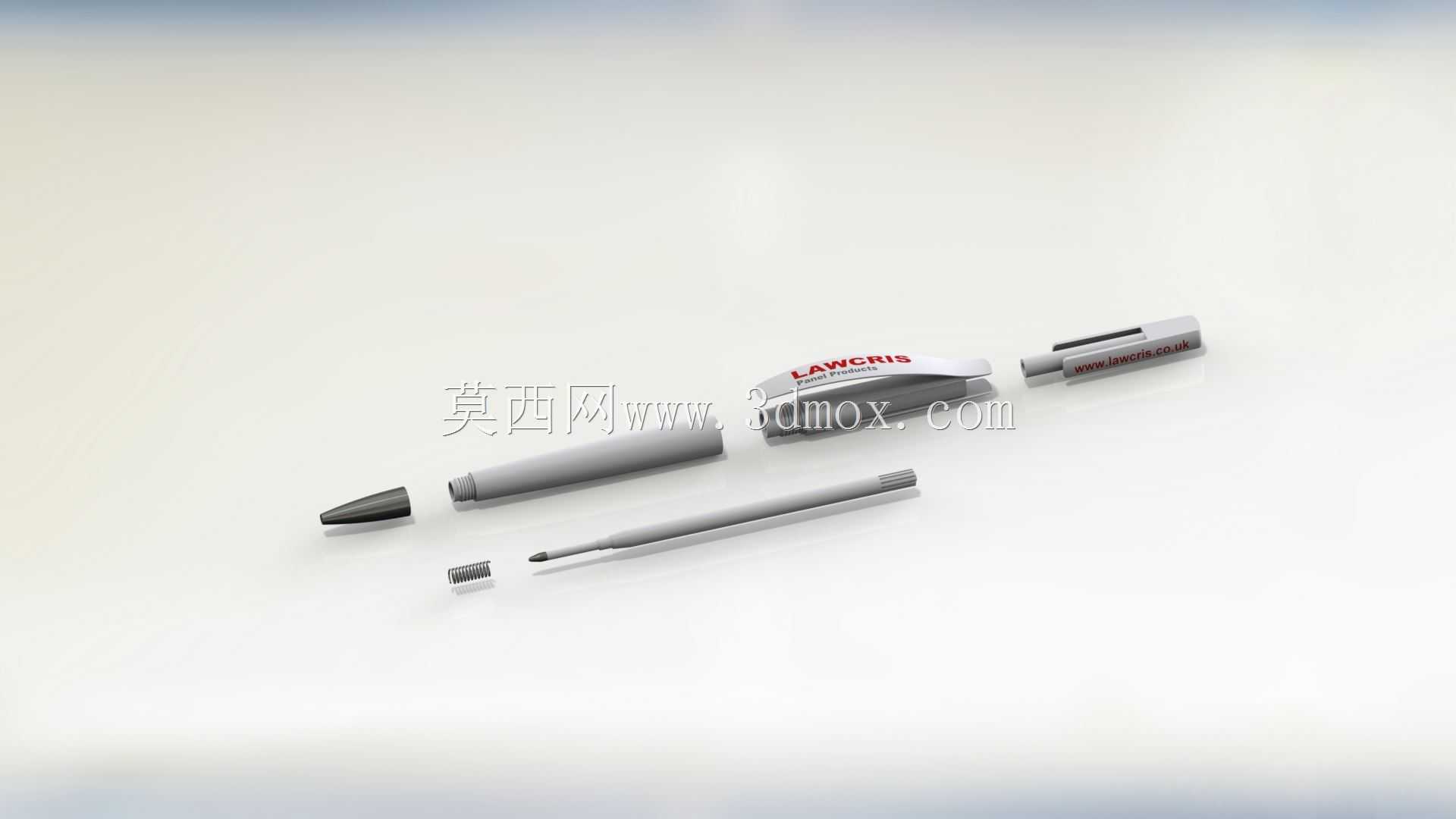

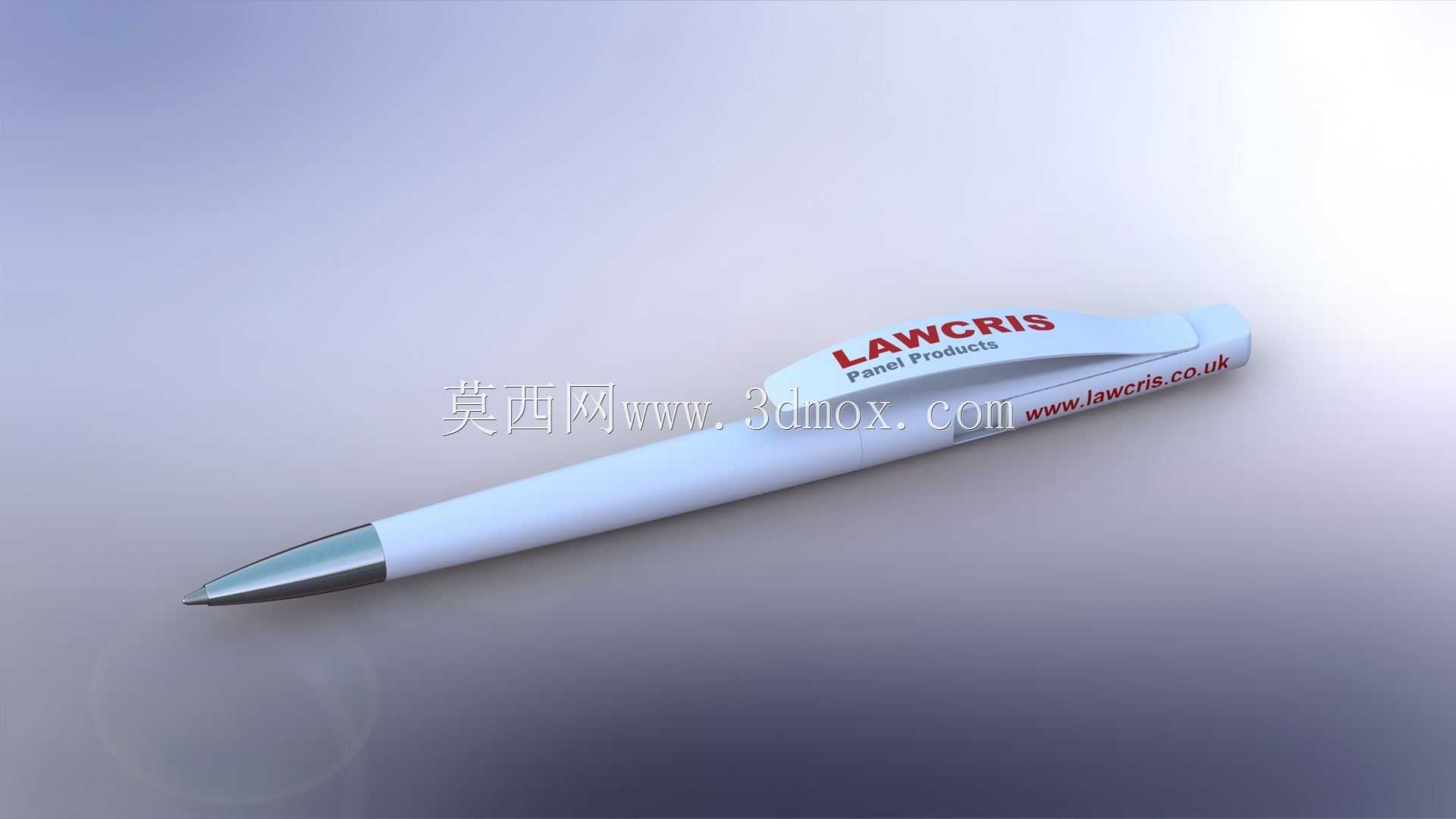

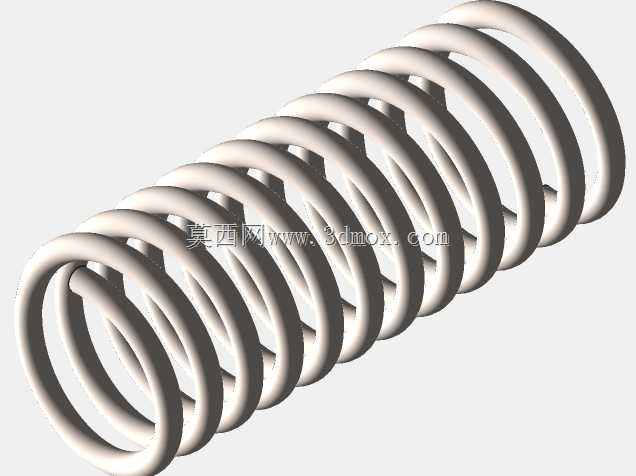

　　日常办公场景里，按动伸缩式圆珠笔是桌面高频使用的书写工具，不同于带笔帽的传统款式，这类笔依靠内部的伸缩锁止结构实现笔尖的伸出与收回，单手即可完成操作，不会出现笔帽遗失的问题，也能避免笔尖外露戳脏衣物、划伤纸面的情况，适配办公记录、现场点检签字、学生日常书写等多类场景。做这款笔的结构建模时，首先要理清内部伸缩机构的运动逻辑：笔杆内部设置有导向滑槽，配套的旋转锁止齿槽和笔芯尾部的顶推结构配合，每按动一次笔尾的按动件，笔芯就会完成一次伸出锁止或者收回复位的动作，建模时要预留出弹簧的安装空间，弹簧的线径、自由长度、压缩行程都要和笔杆内腔尺寸匹配，避免出现按动卡滞、笔尖伸出长度不足或者复位不到位的问题。外形层面，笔杆采用圆柱收腰的过渡造型，

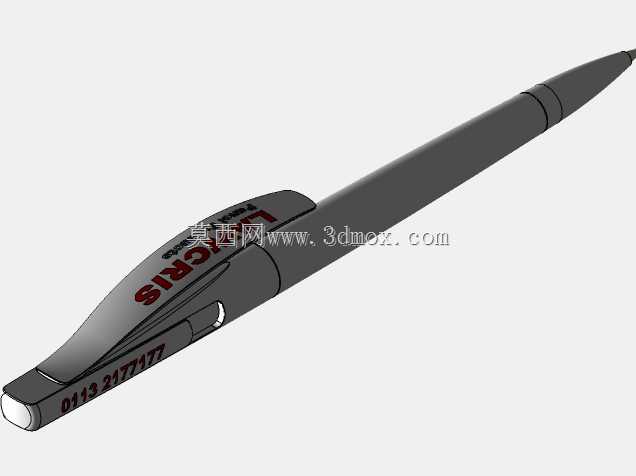

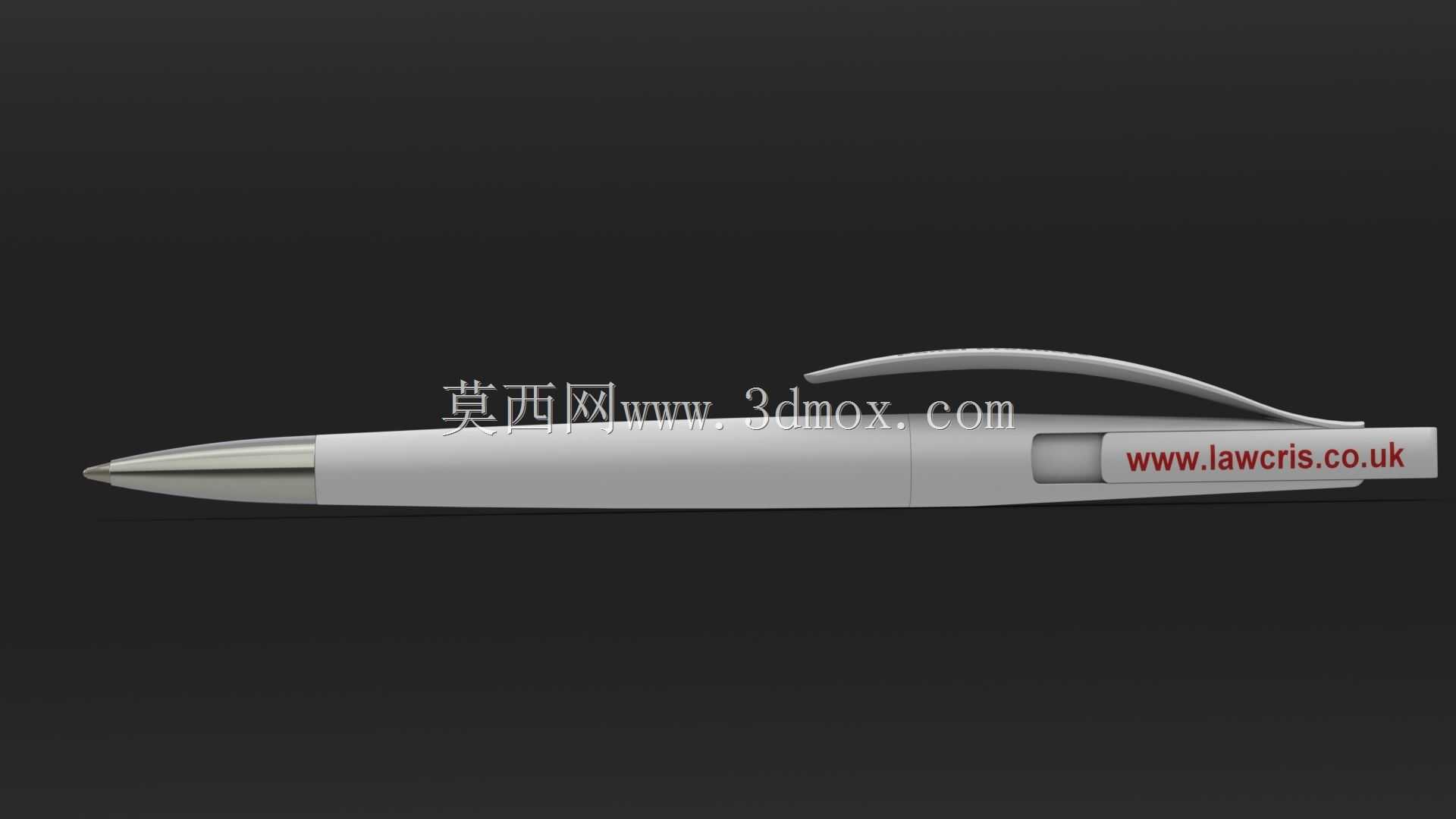

　　握持区域做了细微的直径收窄，贴合日常握笔的手指弧度，长时间书写不容易产生硌手的疲劳感；笔夹采用一体化的弧形弹片结构，和笔杆上的安装槽做卡扣式配合，不需要额外的紧固件就能固定在笔杆上部，既可以把笔夹在笔记本、工装口袋上，笔夹表面预留的标识印刷区域也能满足品牌标识的印制需求，建模时笔夹和笔杆的贴合面要做0.1mm的装配间隙，避免安装后出现干涉翘边的问题。笔尖部分采用金属锥形导套结构，导套的内孔和笔芯头部做间隙配合，保证笔芯伸缩时不会出现径向晃动，导套和笔杆前端的连接采用过盈压装的结构，配合长度设置在3mm左右，既保证连接强度，也不会因为压装行程过长导致笔杆前端开裂。尺寸边界上，整笔收缩状态下的总长度控制在140mm左右，

　　笔杆最大外径11mm，握持区域直径9.5mm，笔尖伸出后整体长度增加4mm，符合日常握持的尺寸习惯；笔杆的壁厚设置在1.2mm，兼顾结构强度和轻量化的需求，日常跌落时不容易出现笔杆开裂的问题。建模过程中，所有运动部件都做了干涉检查，按动件的行程、弹簧的压缩量、锁止齿的啮合角度都经过反复调整，保证按动手感清脆，锁止可靠，不会出现误动收回笔尖的情况；笔杆表面做了哑光质感的外观处理，没有多余的棱角，握持时的贴合度更好，笔尾的按动件做了微凸的圆弧面，按动时手指的受力更均匀，不会出现硌手的问题。这类伸缩式圆珠笔的结构设计，核心是在有限的笔杆内腔空间里，整合弹簧、锁止结构、笔芯的安装空间，同时兼顾握持手感和外观的简洁性，

　　建模时每一处配合间隙都要结合实际注塑生产的公差要求设置，比如塑料件之间的配合间隙预留0.05-0.1mm，金属导套和塑料笔杆的过盈量控制在0.1-0.15mm，既保证装配顺畅，也不会出现松脱晃动的问题。另外，笔夹的弹片角度做了优化，夹在厚度5mm以内的笔记本封皮或者工装口袋布料上时，夹持力足够，不会轻易滑落，同时笔夹和笔杆之间的间隙也不会过大，避免夹装后笔身晃动歪斜。
