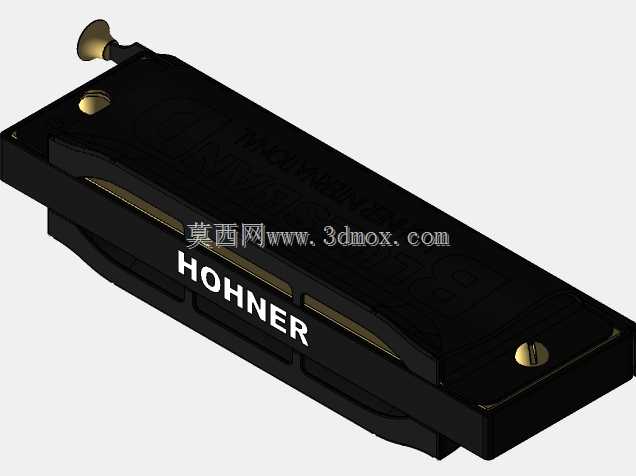

十孔布鲁斯蓝带口琴结构三维建模

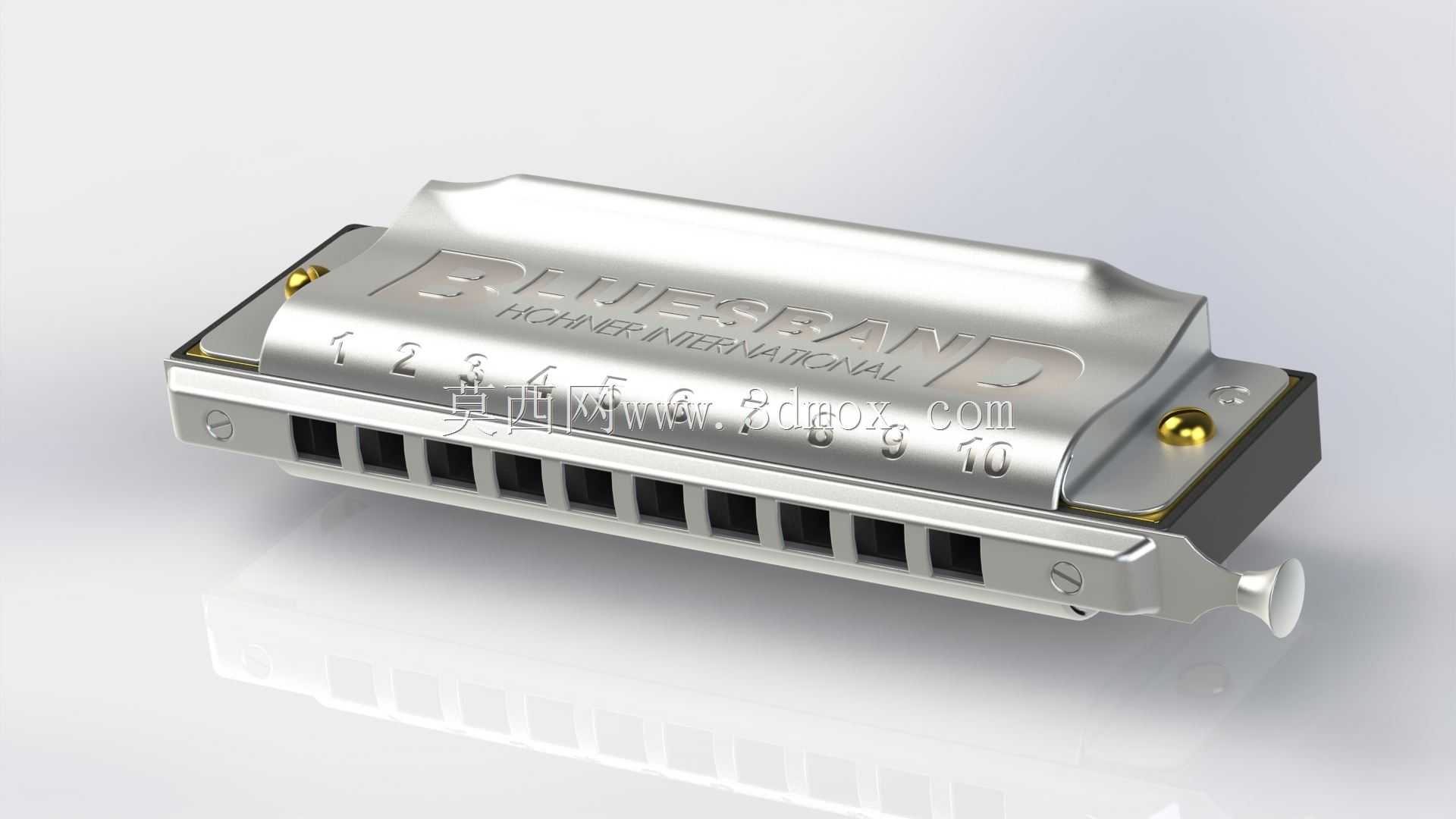

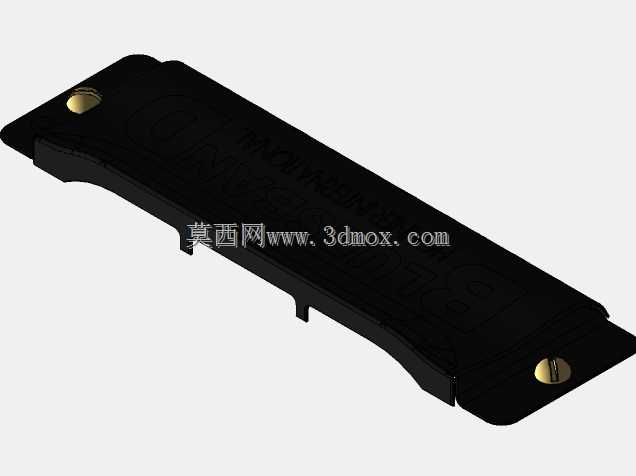

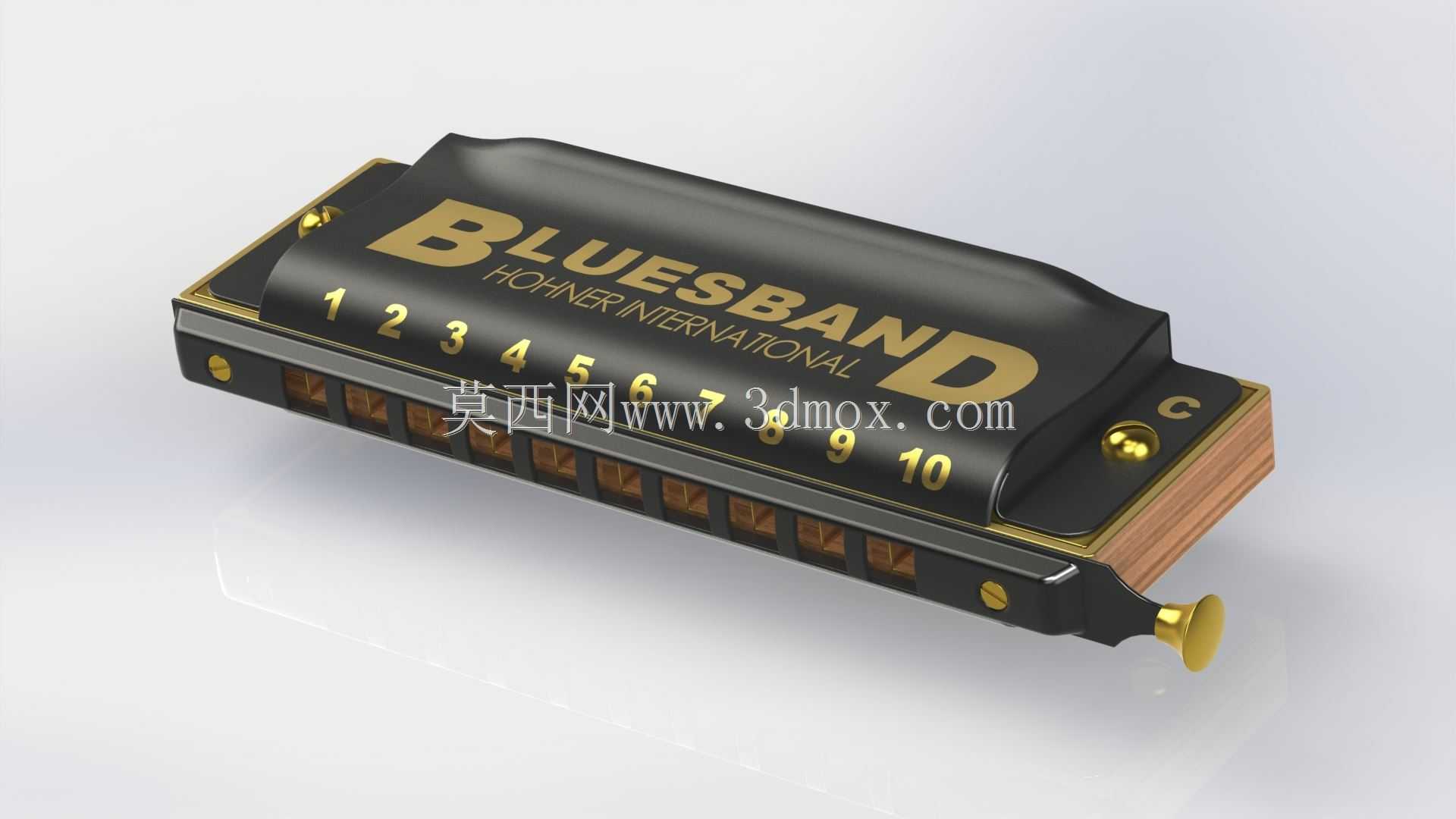

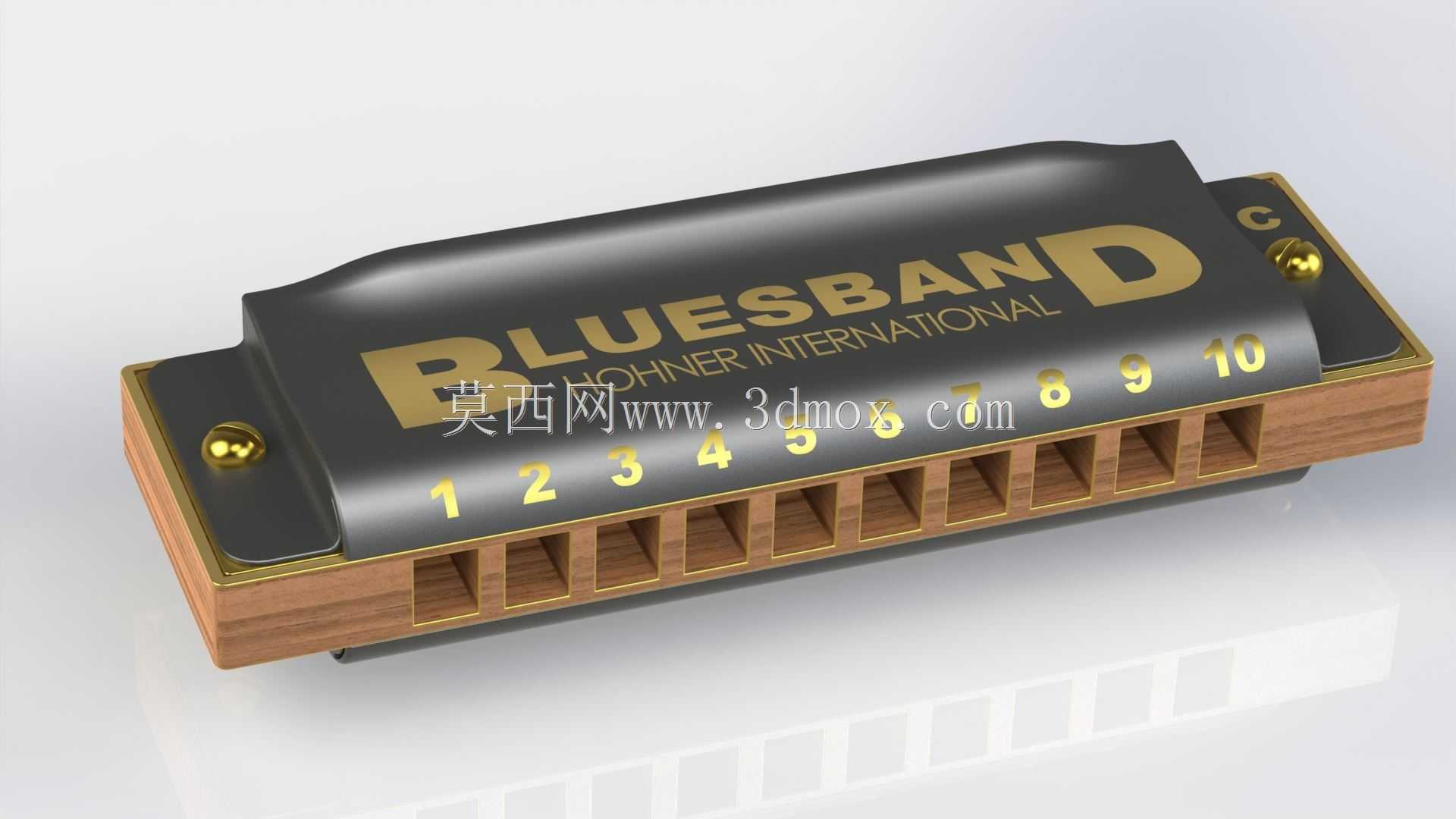

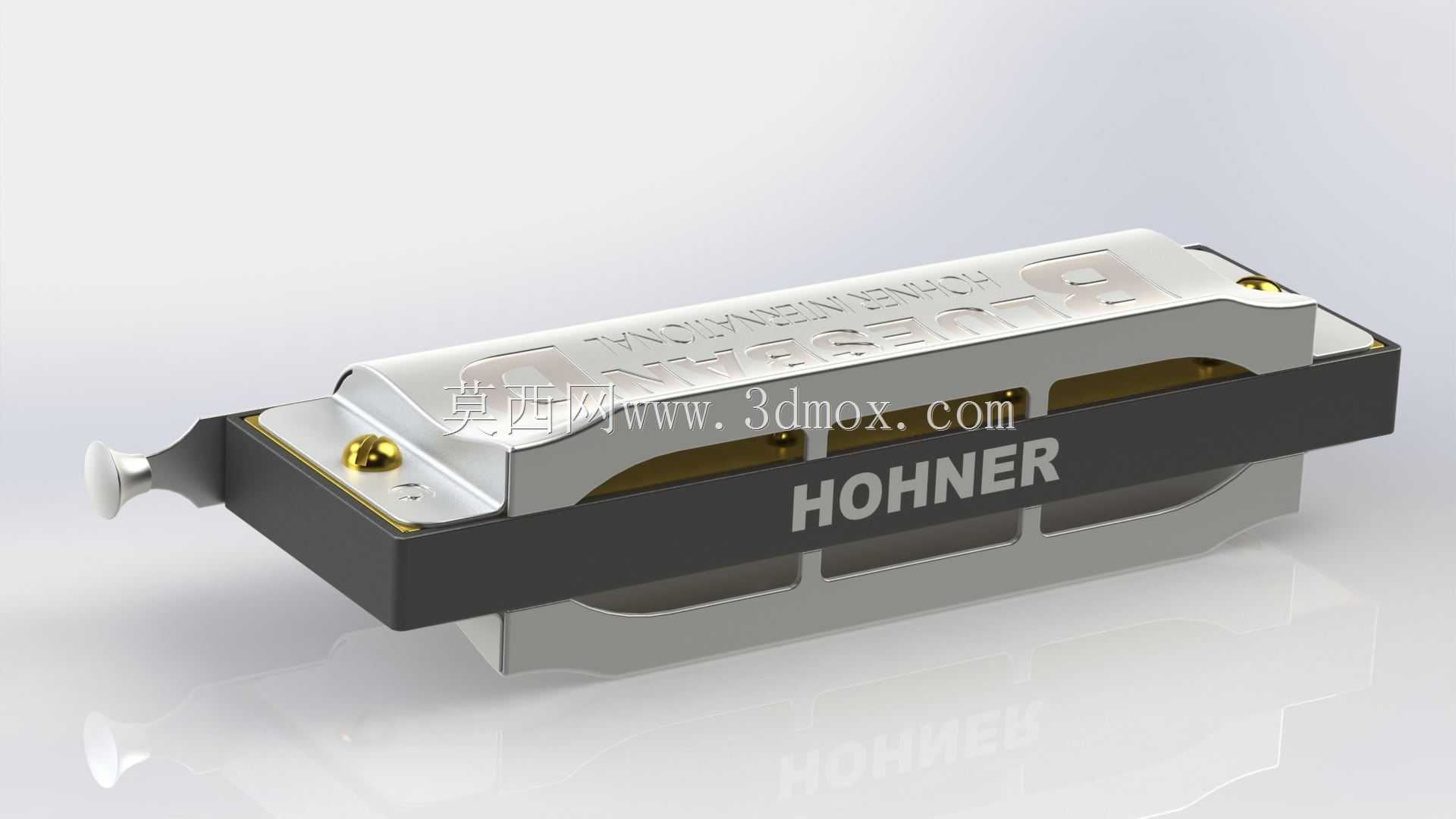

　　本次建模的十孔布鲁斯口琴，是小型吹奏乐器中应用场景覆盖极广的品类，既可以用于个人日常演奏练习，也适配小型现场演出、录音室录音乐器配搭，同时也是中小学音乐教具、文创周边产品开发中常见的选型对象。从实际使用功能来看，这类口琴通过气流冲击簧片产生振动发声，单排十个音孔的布局可覆盖三个八度的音域，能够完成布鲁斯、民谣、流行、摇滚等多种音乐风格的演奏需求，无需复杂的外接设备即可独立完成旋律演奏，便携性极强。建模过程中首先拆解了实物的分层结构，最外层的金属盖板采用冲压成型的弧面设计，表面做了哑光黑的质感处理，金色的品牌标识与音孔数字标识采用凹陷填漆的工艺结构，建模时预留了0.1mm的凹陷深度来匹配实际的印刷填漆层厚度，

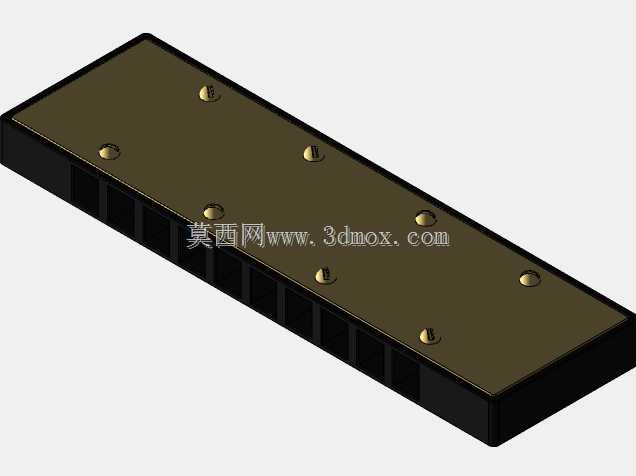

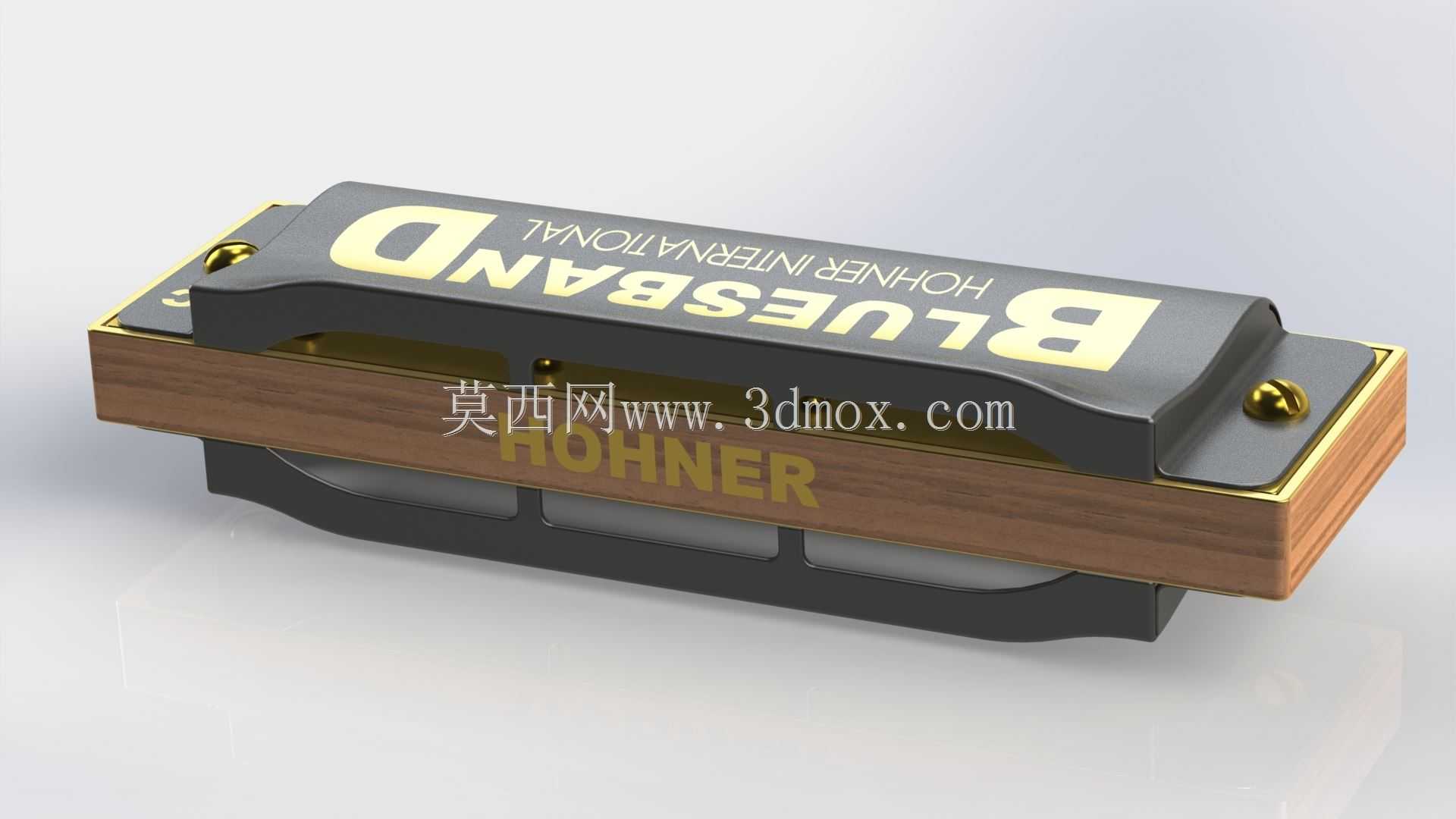

　　盖板两端的固定螺丝孔位与底部的木质琴格精准对齐，螺丝采用M1.2的微型精密螺丝结构，螺丝头做了沉头处理，保证盖板安装后表面无凸起，不会剐蹭演奏者的手部与唇部。中间的琴格部分采用实木层压结构，建模时还原了木质材料的层叠纹理走向，十个音孔的气道采用直通孔设计，每个气道的截面尺寸经过反复校准，保证气流通过时不会产生多余的紊流，气道边缘做了R0.2的圆角处理，避免演奏时唇部接触产生不适感，琴格的长度控制在100mm左右，宽度28mm，整体厚度18mm，符合成人手持的舒适尺寸边界，安装时琴格夹在上下两片簧板之间，簧板采用黄铜材质，厚度0.8mm，每个簧片的固定端采用铆接结构与簧板连接，自由端的振动间隙控制在0.05mm到0.15mm之间，

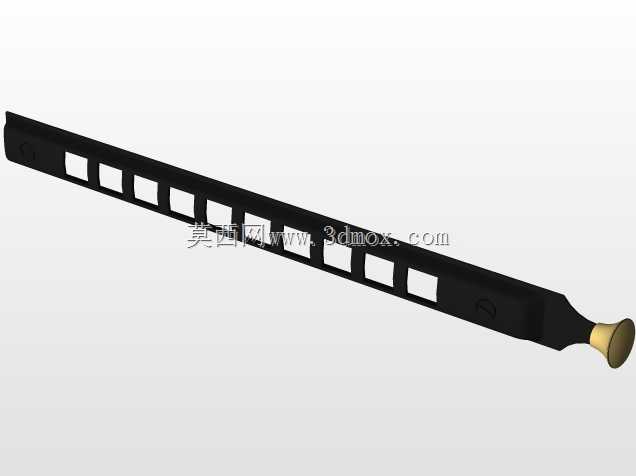

　　建模时还原了不同音高对应的簧片长度差异，低音区簧片长度更长，高音区簧片长度更短，保证振动频率与实际音高匹配。尾部的吹嘴挂扣采用金属镀金工艺，突出于琴体尾部5mm，既可以作为挂绳安装位，也能在演奏时辅助持握，避免手滑脱落。建模过程中对所有配合面做了公差预留，金属盖板与簧板之间的配合间隙控制在0.02mm，簧板与琴格之间采用过盈0.01mm的配合，保证组装后整体结构无松动，不会因为演奏时的气流振动产生异响。从设计思路来看，这类口琴的结构设计优先保证气密性，所有气道的衔接处都做了平面度校准，避免漏气导致的音量不足、音色发闷问题，同时兼顾手持的人体工学，盖板的弧面曲率贴合手掌虎口的自然弯曲角度，长时间持握演奏不会产生明显的压痕。外形尺寸上，

　　整体装配完成后的总长度为105mm，宽度30mm，厚度20mm，重量控制在100g左右，放入普通上衣口袋即可携带，没有额外的突出部件，不会勾扯衣物。安装边界方面，这类口琴属于一体化装配结构，无需额外的外接安装配件，日常维护时仅需拧开两端的固定螺丝即可拆分盖板、簧板、琴格三个部分，进行清洁、簧片更换等操作，拆分后的所有零件都没有易脱落的小结构，重新组装时仅需对齐孔位拧紧螺丝即可恢复使用，不需要专业的调试工具。建模时对所有零件的倒角、圆角都做了还原，没有尖锐的棱角，所有接触人体的边缘都做了钝化处理，符合乐器类产品的安全设计要求，簧片的振动空间预留充足，不会在振动时触碰琴格或者盖板产生杂音，每个音孔的位置间距控制在9mm，匹配普通人唇部的开合宽度，演奏时移动唇部换孔的距离适中，不会因为孔距过大导致换孔速度慢，也不会因为孔距过小导致容易误碰相邻音孔。
