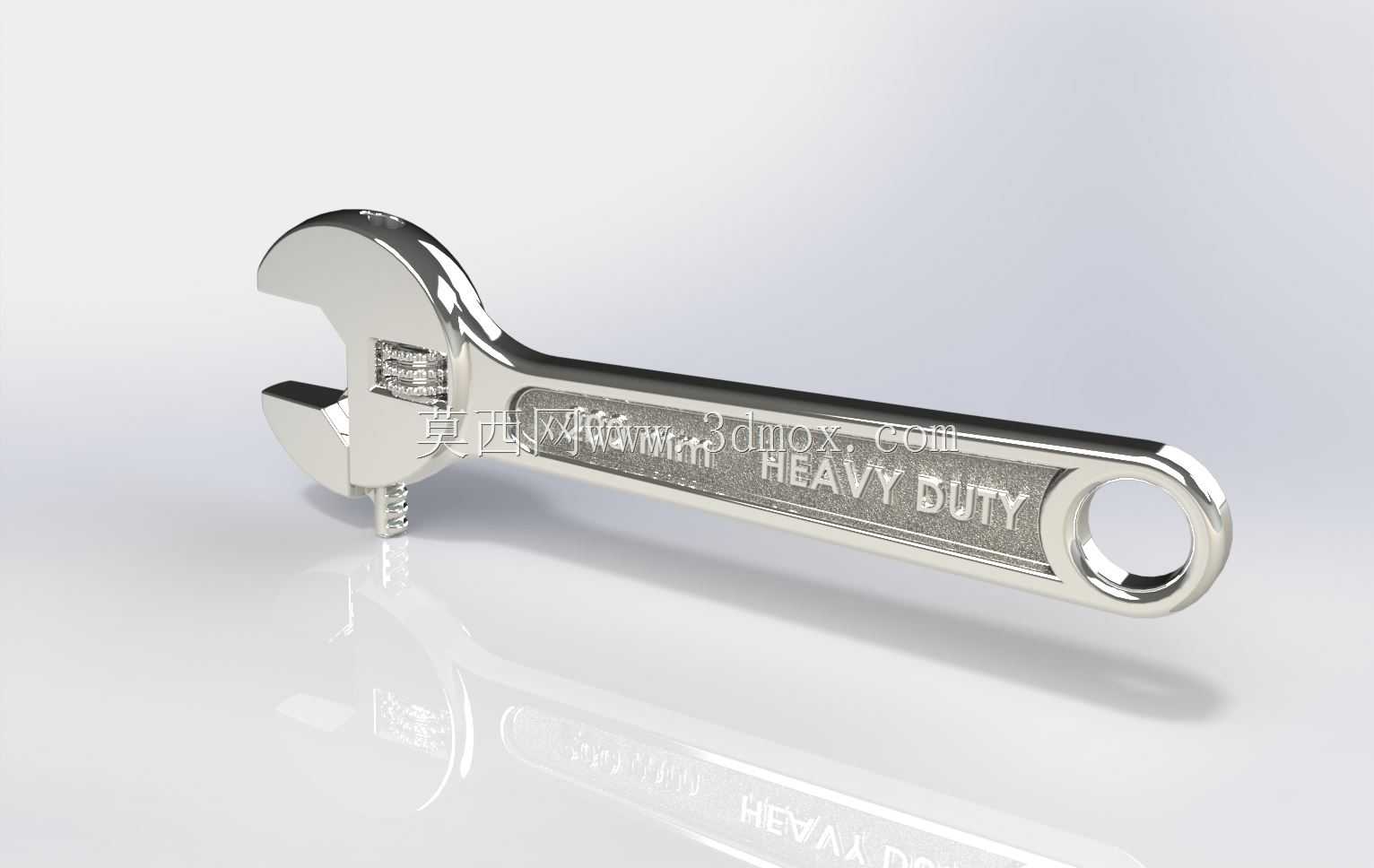

高细节可调式活动扳手结构设计

　　这款可调式活动扳手的结构设计，完全围绕一线装配、维修场景的实际操作需求展开，没有多余的装饰性结构，所有曲面、棱边、配合间隙都经过实际操作逻辑的校验。在日常设备维保、五金装配、管线施工、家用拆装等场景中，活动扳手是适配多规格螺栓螺母的核心手动工具，不需要频繁更换对应开口尺寸的固定扳手，单把工具就能覆盖一定范围内的紧固件拆装需求，大幅减少工具携带数量，提升现场作业效率。

　　从功能特性来看，这款扳手采用经典的蜗轮蜗杆调节结构，扳体头部的固定钳口与活动钳口配合，通过转动带滚花的调节蜗轮，就能带动活动钳口沿扳体头部的导向槽平稳滑动，实现开口尺寸的连续调节，适配不同对边尺寸的六角、方头紧固件。钳口部位做了加厚处理，受力面设计有细密的咬合齿纹，拧紧紧固件时能增加接触摩擦力，避免施力过程中出现打滑、脱开的问题，减少紧固件棱角磨损的概率，也能降低操作时的滑脱风险。扳手柄部采用符合人体工学的长条形流线设计，整体长度经过力矩测算，既保证拧动常规紧固件时能获得足够的施力力矩，又不会因为力臂过长导致拧动小规格紧固件时力矩过载，造成螺栓断裂或者螺纹滑牙的问题；柄部末端做了挂孔设计，方便作业时将扳手挂在工具架或者工具腰带上，随取随用不易丢失。

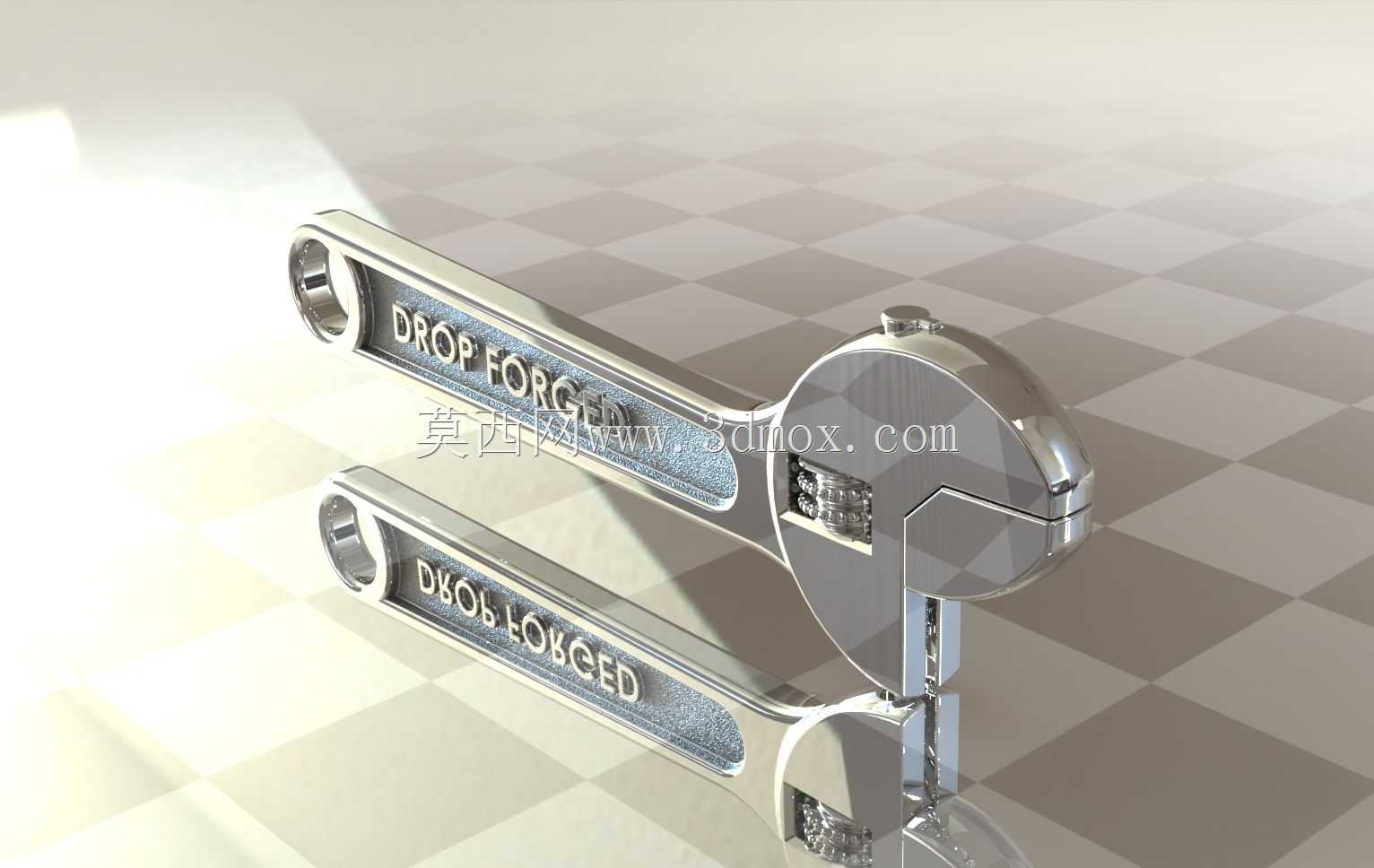

　　设计过程中，首先确定了核心的配合公差：活动钳口与扳体导向槽的配合间隙控制在合理范围内，既保证滑动调节时顺畅无卡滞，又不会因为间隙过大导致钳口晃动，拧动时出现偏摆影响受力。调节蜗轮与活动钳口背部的齿条啮合精度经过反复校验，转动调节时没有空行程，调整到目标开口尺寸后，蜗轮具备足够的自锁摩擦力，施力过程中不会因为受力反冲导致开口尺寸自行变大，保障操作稳定性。扳体整体采用模锻成型的结构逻辑，从头部到柄部的截面做了渐变过渡，头部受力最大的位置截面厚度最大，往柄部方向逐渐均匀减薄，在保证整体结构强度、满足额定扭力要求的前提下，尽可能降低工具整体重量，减少长时间手持操作的疲劳感。表面处理的结构设计上，整体做了金属镀铬层的结构预留，既提升金属表面的防锈耐腐蚀能力，适配潮湿、多油污的作业环境，也让表面更光滑，沾附油污后更容易擦拭清洁。

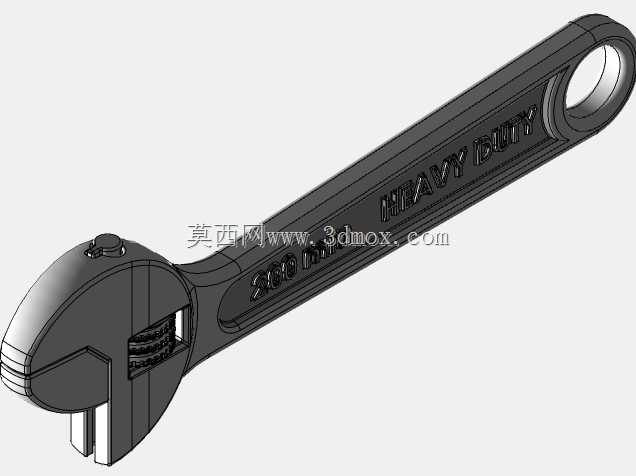

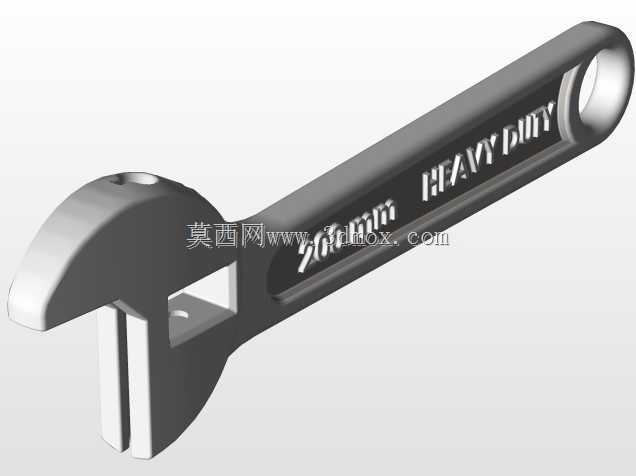

　　从外形尺寸与安装边界来看，这款扳手的整体长度适配常规手动操作的握持范围，头部最大开口尺寸覆盖日常作业中最常用的紧固件规格，头部厚度做了薄化设计，能够伸入部分空间狭窄的装配位置完成紧固件操作，不会因为头部过厚被周边零部件干涉。柄部的握持截面做了微弧处理，握持时手掌受力均匀，长时间施力也不会出现硌手的问题。钳口的咬合面与扳手柄部的中心线保持垂直，保证拧动紧固件时受力方向与紧固件轴线垂直，避免出现偏载导致的紧固件棱角损坏，也能减少扳手滑脱的安全隐患。在实际建模过程中，所有的圆角过渡都做了应力集中规避处理，头部与柄部连接的应力集中位置采用大圆角平滑过渡，避免大扭力施力时出现应力断裂的问题，调节蜗轮的安装槽位置也做了加强筋结构设计，保证频繁调节、长期受力的情况下，蜗轮安装位不会出现变形，导致调节功能失效。另外，活动钳口的行程做了硬限位设计，当开口调节到最大尺寸时，活动钳口不会从导向槽中脱出，避免操作时零件散落丢失，也提升了工具的使用寿命。
