壁挂式浴缸冷热水混水淋浴龙头结构

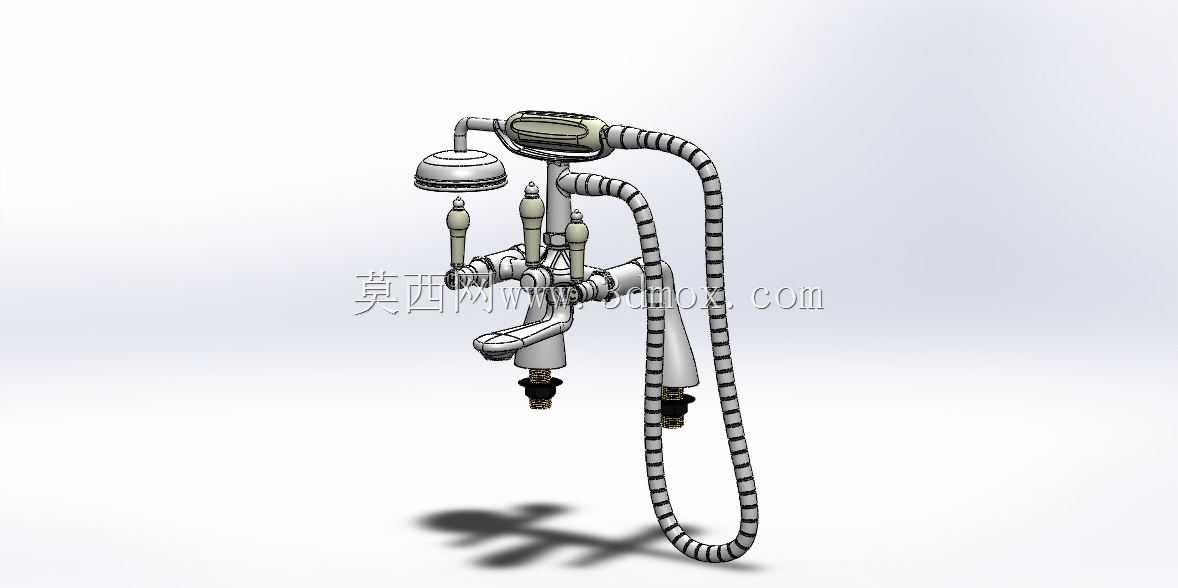

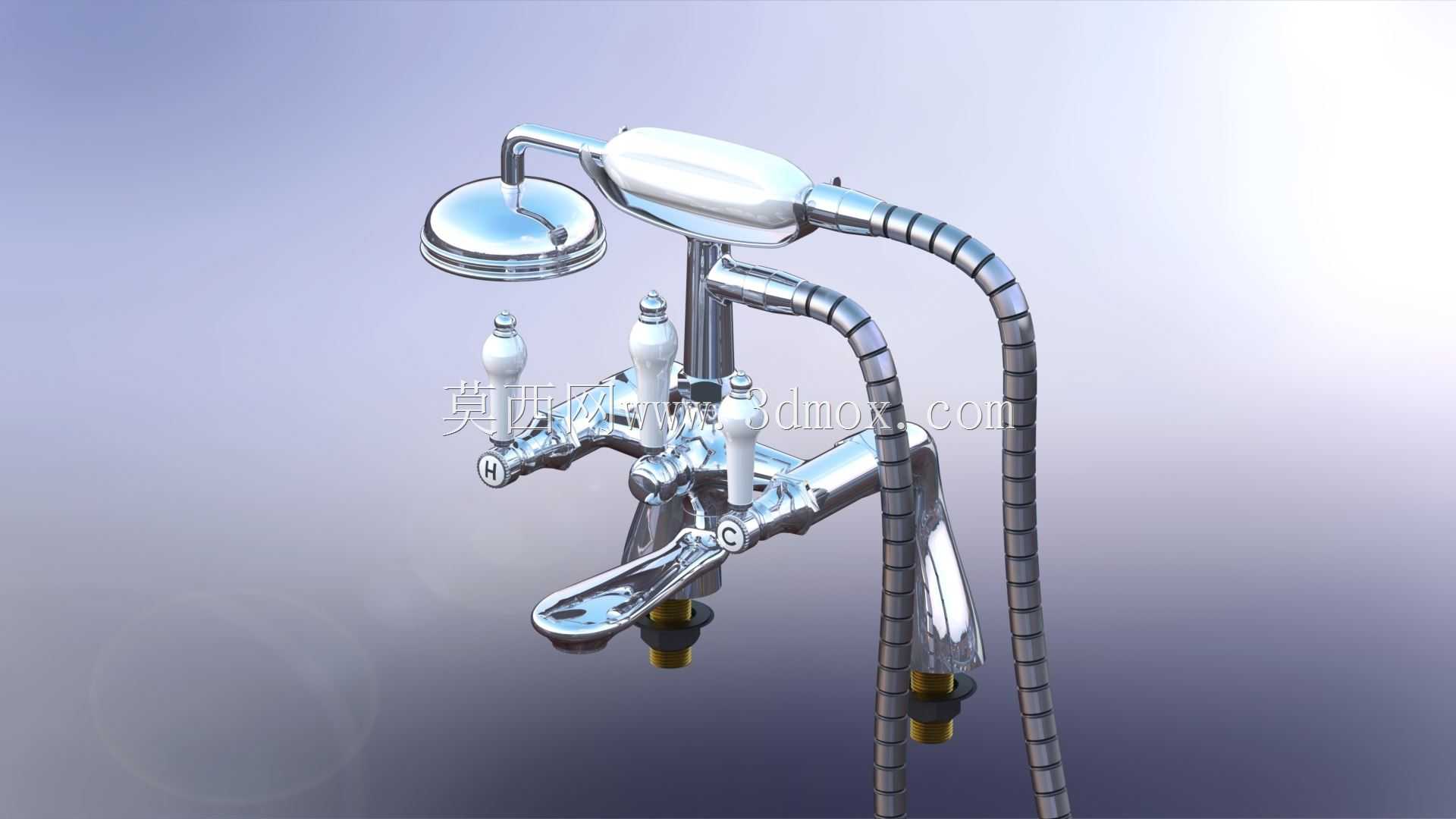

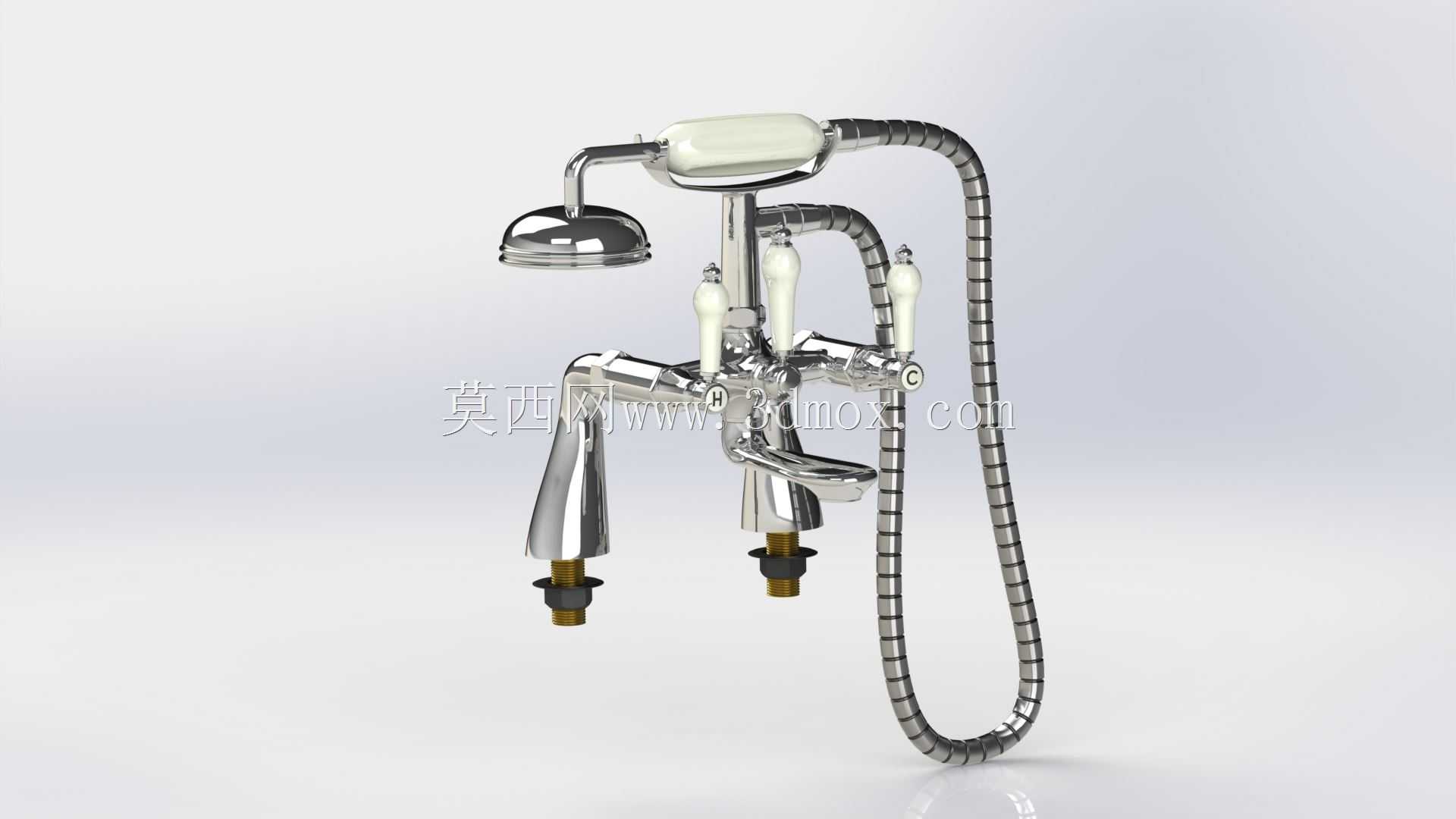

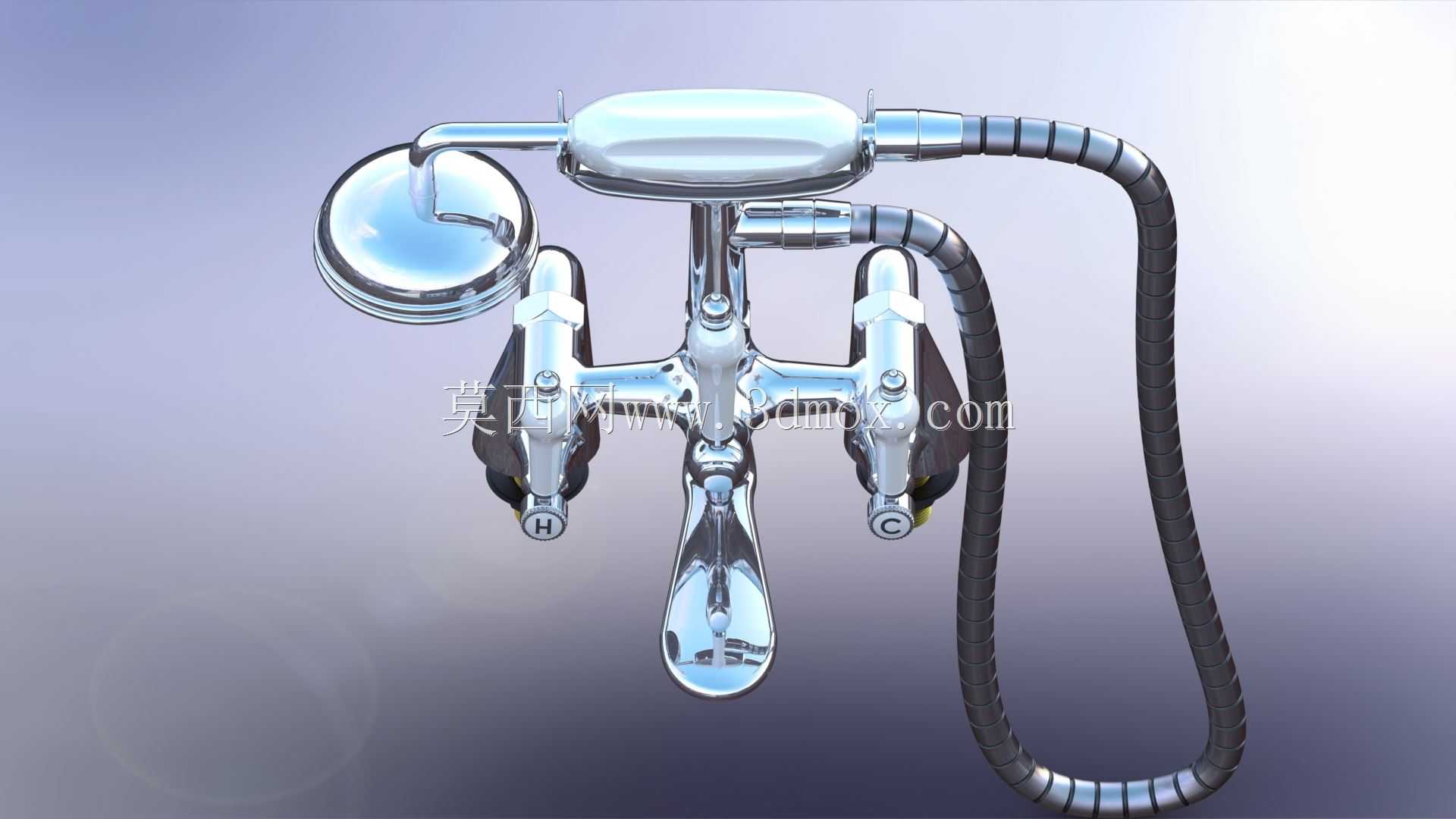

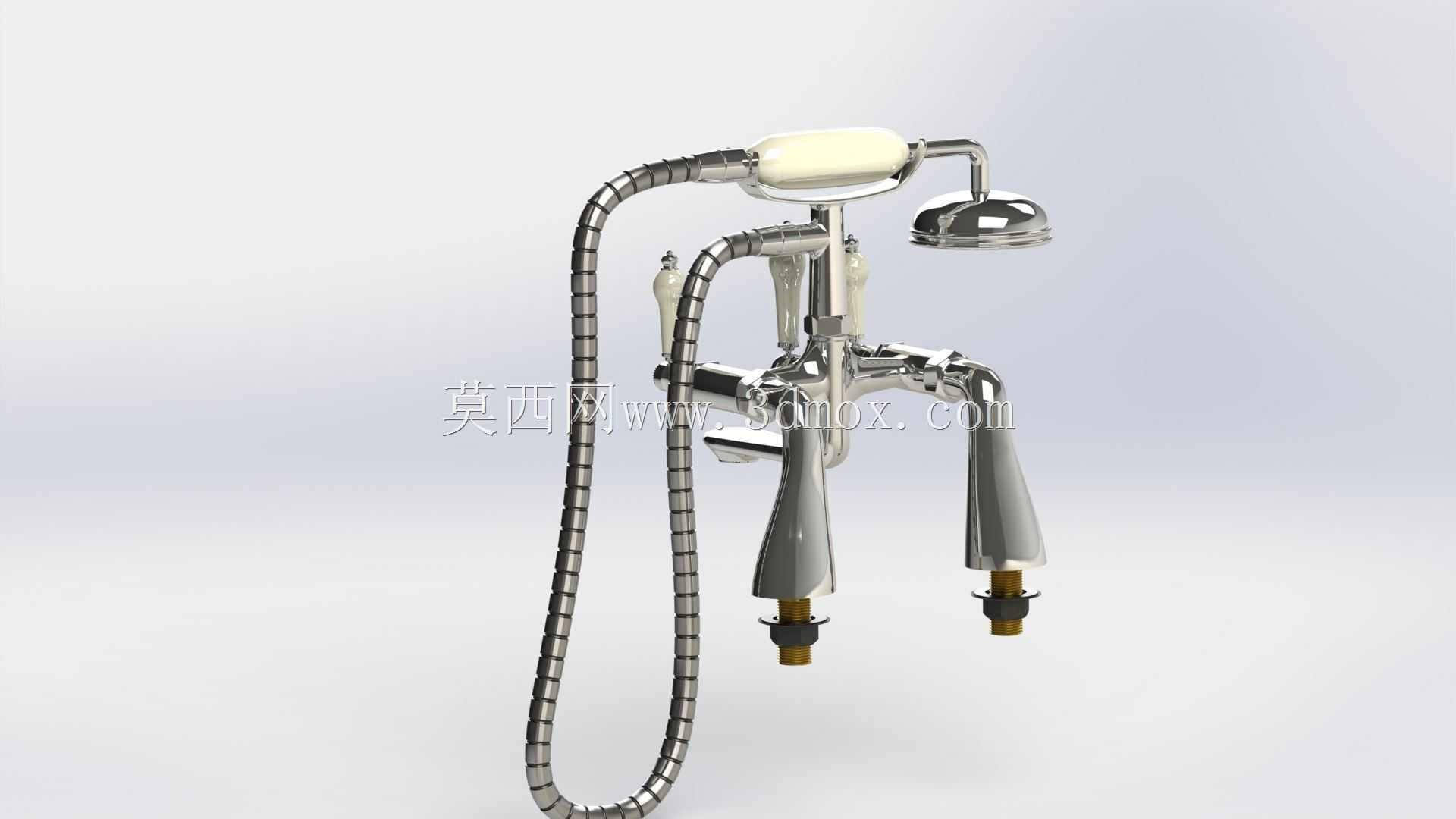

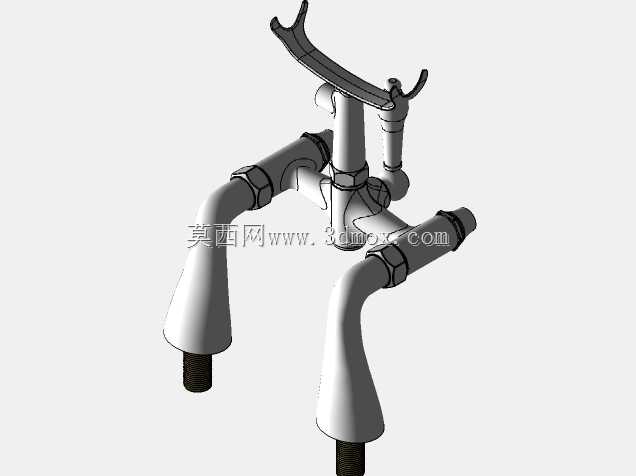

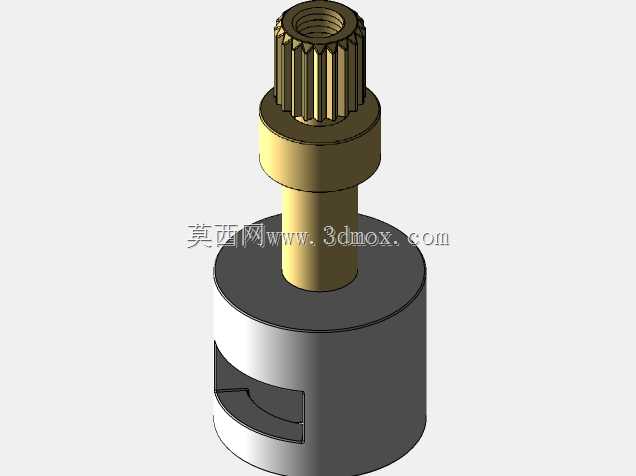

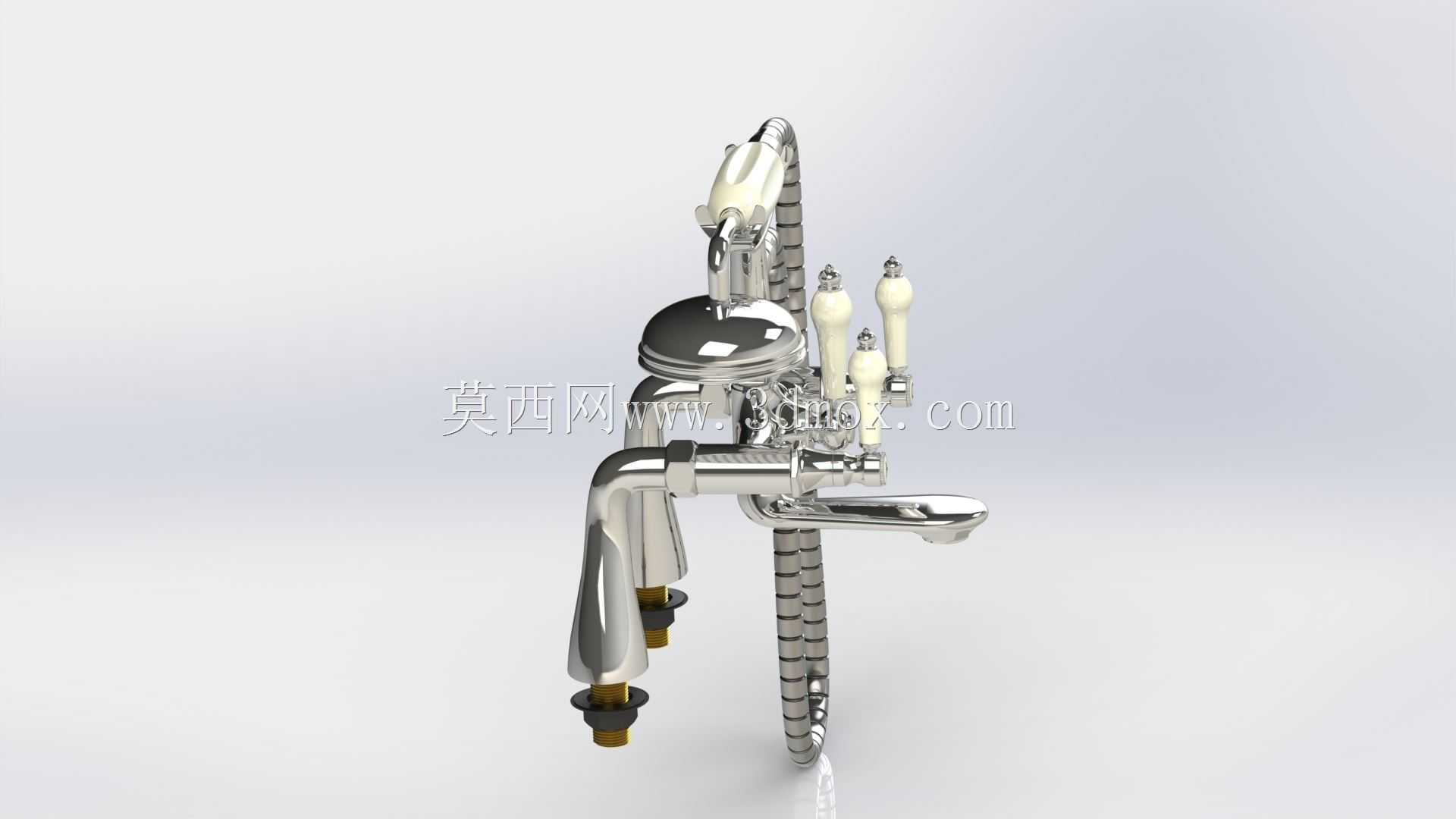

　　该款龙头属于挂墙式浴缸淋浴组合阀，主要适配家用嵌入式浴缸、独立铸铁浴缸以及小户型淋浴区的供水控制场景，在酒店客房卫浴区、公寓精装卫浴配套中也有广泛应用，核心作用是实现冷热水源的混水调温、浴缸注水与手持淋浴的出水路径切换，同时兼顾顶喷花洒的供水控制，满足不同洗浴场景的用水需求。从结构设计来看，主体采用黄铜一体锻造的流道结构，避免分体拼接带来的渗漏风险，内部混水腔采用平滑圆弧过渡设计，减少冷热水交汇时的紊流现象，降低出水时的水流噪音与压力波动。控制手柄采用陶瓷阀芯密封结构，两个独立手柄分别控制冷热水的流量开度，相比单柄混水结构，双柄设计的温度调节精度更高，在供水压力波动较大的高层住宅场景下，能更稳定地维持出水温度，避免突然的水温骤变。

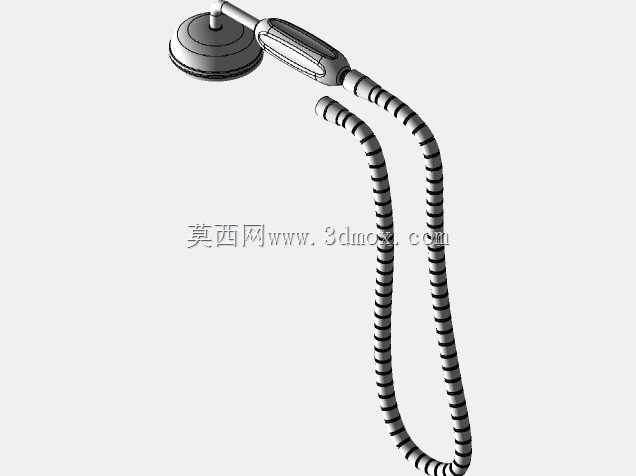

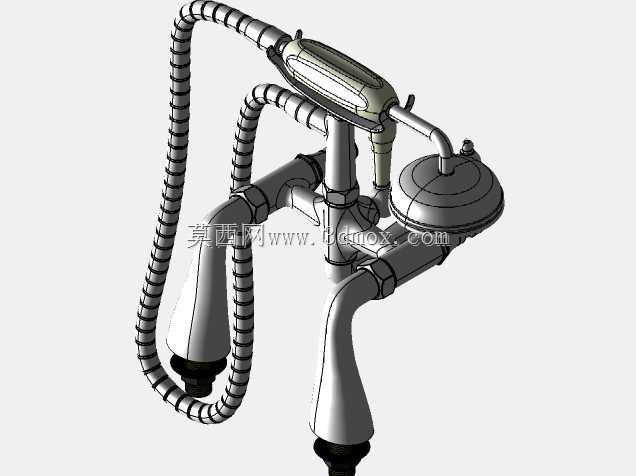

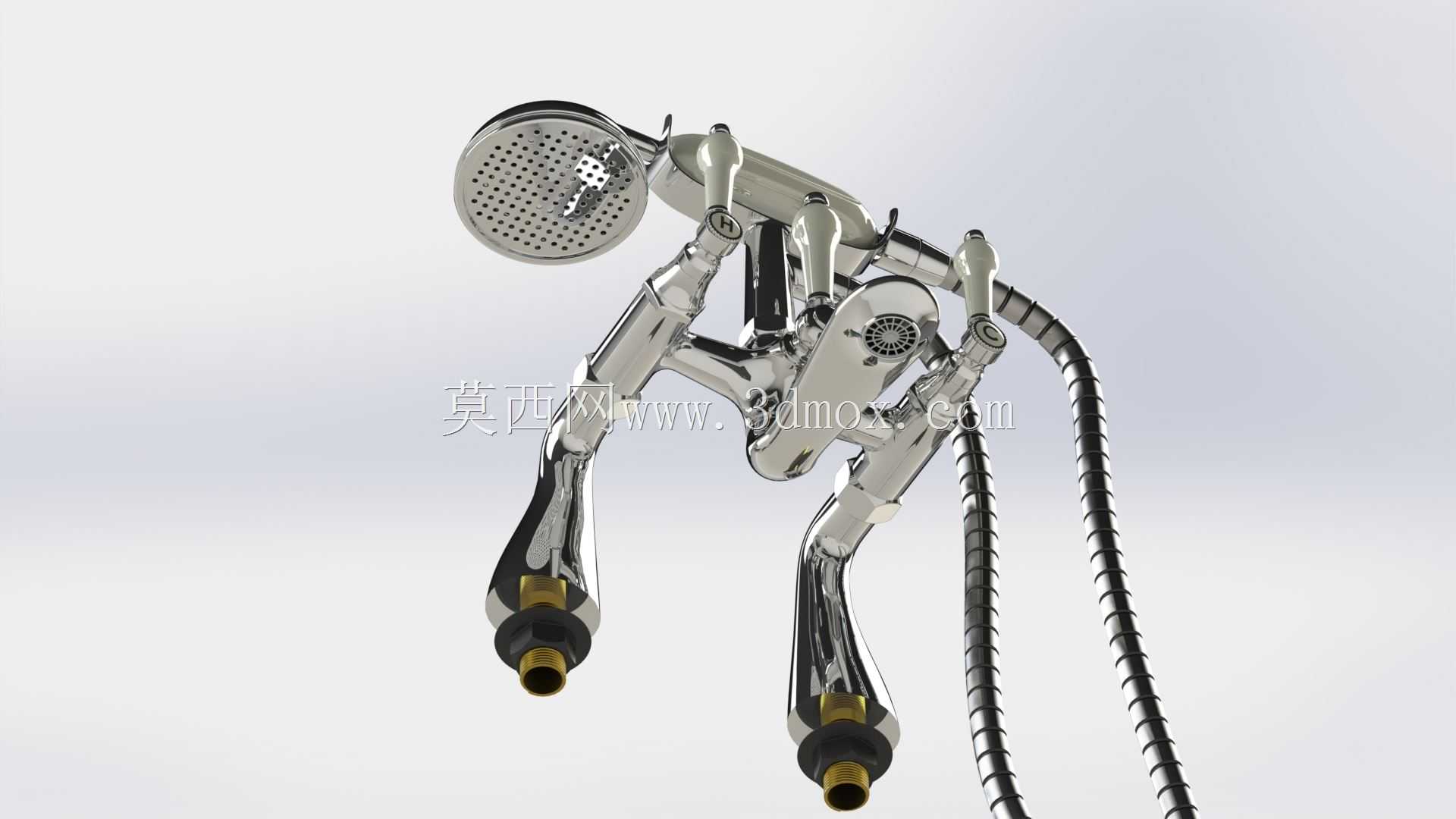

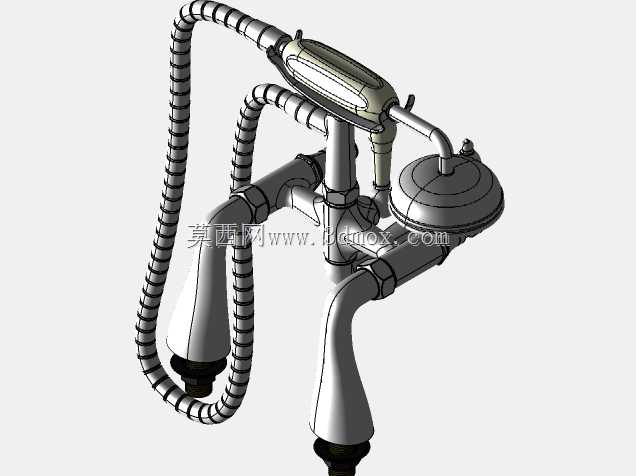

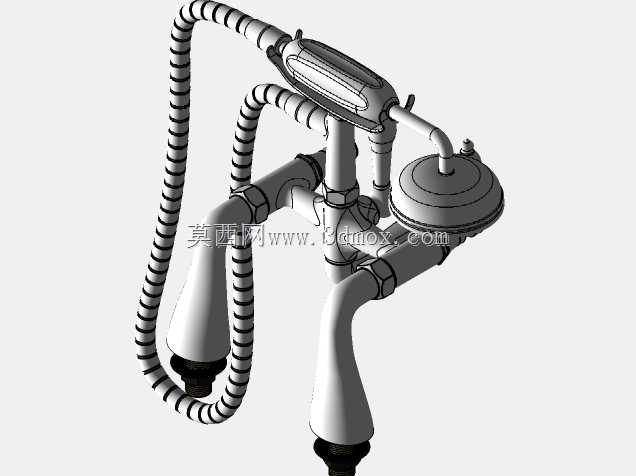

　　出水切换结构采用提拉式分水阀，可在浴缸出水嘴、手持花洒、顶喷花洒三个出水端之间切换，切换阻尼经过调校，操作时无需过大按压力度，同时具备档位自锁结构，不会因为水压波动出现自动跳档的问题。手持花洒配套的金属软管采用304不锈钢波纹管结构，外层做防缠绕处理，拉伸长度可覆盖1.2米到1.8米的使用范围，满足站立淋浴时的多角度移动需求，软管与主体、花洒的连接端都采用防漏密封圈与防脱卡扣结构，避免长期拉扯后出现接口脱落漏水的问题。安装边界方面，主体的两个进水接头中心距为标准150mm，适配国内绝大多数住宅墙面预埋的冷热水管间距，接头底部预留了20mm的调节余量，可应对墙面预埋管的小幅偏移，无需额外砸墙调整管路。

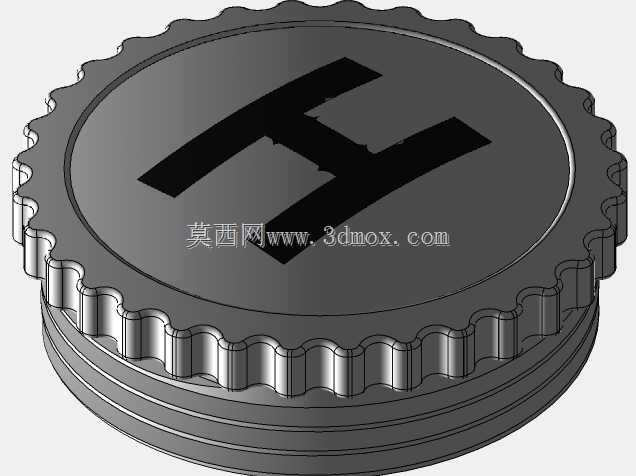

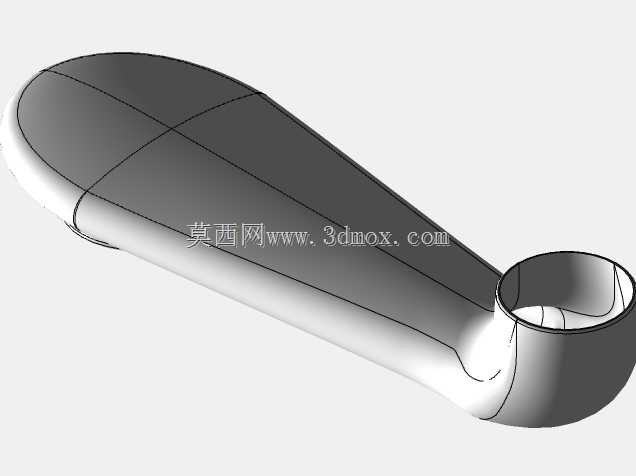

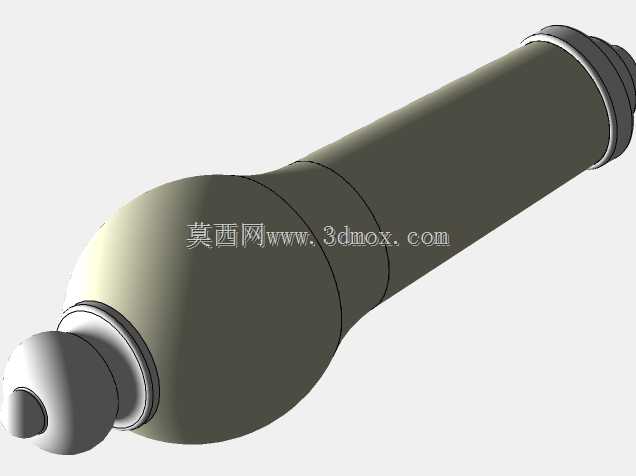

　　主体安装后突出墙面的距离为110mm，不会占用过多浴缸边缘的操作空间，浴缸出水嘴的下沿距离安装基面的高度为180mm，适配常规高度的浴缸缸沿，注水时不会出现水流溅出缸外的情况。顶喷花洒的支架采用可旋转结构，可在水平方向360度调整角度，俯仰角度调节范围为0到45度，满足不同身高使用者的淋浴需求。外形设计上，主体表面做多层镀铬处理，镀层厚度达到0.1mm以上，经过中性盐雾测试可达到10级以上标准，长期在卫浴潮湿环境下使用不会出现镀层脱落、生锈起斑的问题。手柄部分采用白色陶瓷质感的绝缘握柄，即使在高温热水长期通过的情况下，手柄表面也不会出现过热烫手的问题，冬季使用时也不会有金属材质的冰感。结构建模过程中，

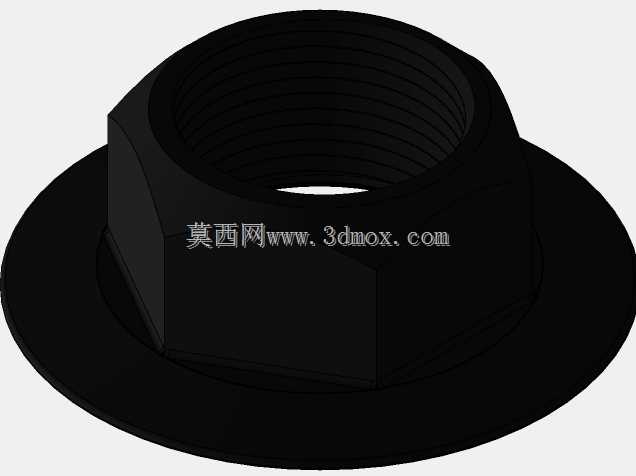

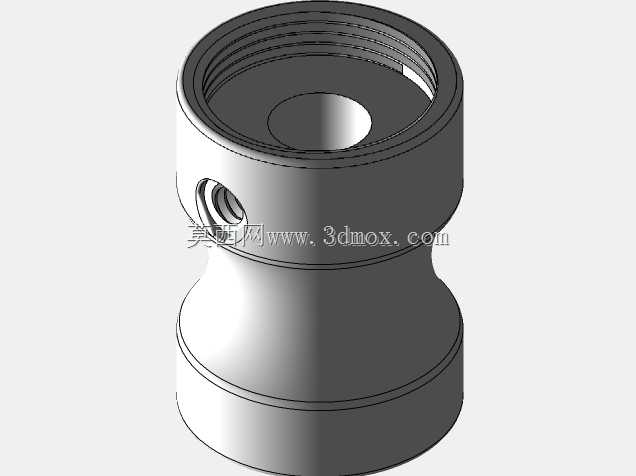

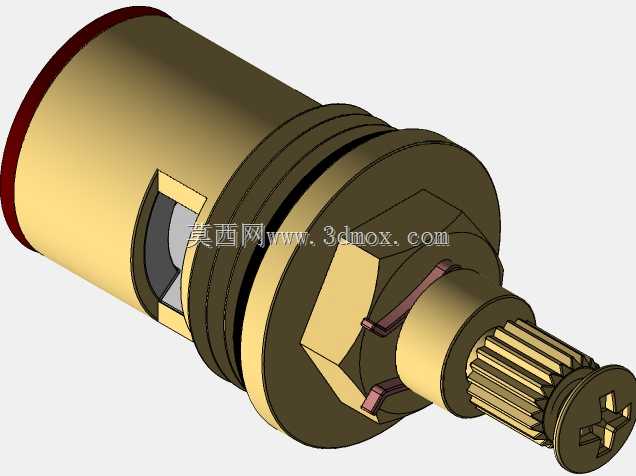

　　对所有密封槽的尺寸公差做了严格定义，阀芯安装位的同轴度公差控制在0.05mm以内，保证陶瓷阀芯安装后密封面完全贴合，不会出现滴漏问题。所有流道的壁厚都控制在2.5mm以上，兼顾结构强度与材料成本，在1.6MPa的水压测试下不会出现壳体开裂、变形的问题。进水接头处采用标准G1/2管螺纹，适配国内通用的家装给水管道接口，无需额外的转接头即可完成安装。手持花洒的出水孔采用硅胶材质，长期使用后如果出现水垢堵塞，只需用手指轻揉出水孔即可清理水垢，无需拆卸花洒进行酸洗维护。整体结构没有多余的装饰性凸起，日常清洁时可直接用抹布擦拭表面，不会出现卫生死角。在实际选型适配时，需要注意墙面预埋管路的深度，安装基面到接头螺纹端部的距离需要控制在25mm到35mm之间，过深会导致装饰盖无法贴合墙面，过浅则会导致接头拧入深度不足，存在漏水隐患。如果是明装管路场景，可配套对应的明装转接底座使用，无需破坏墙面预埋管路。
