不锈钢圆形蒸烤多用支架结构设计

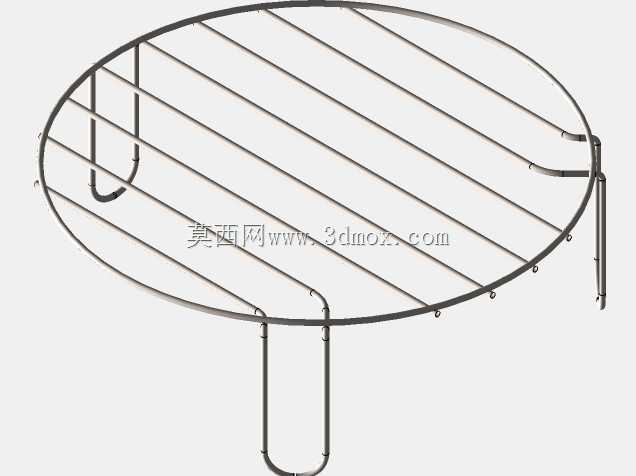

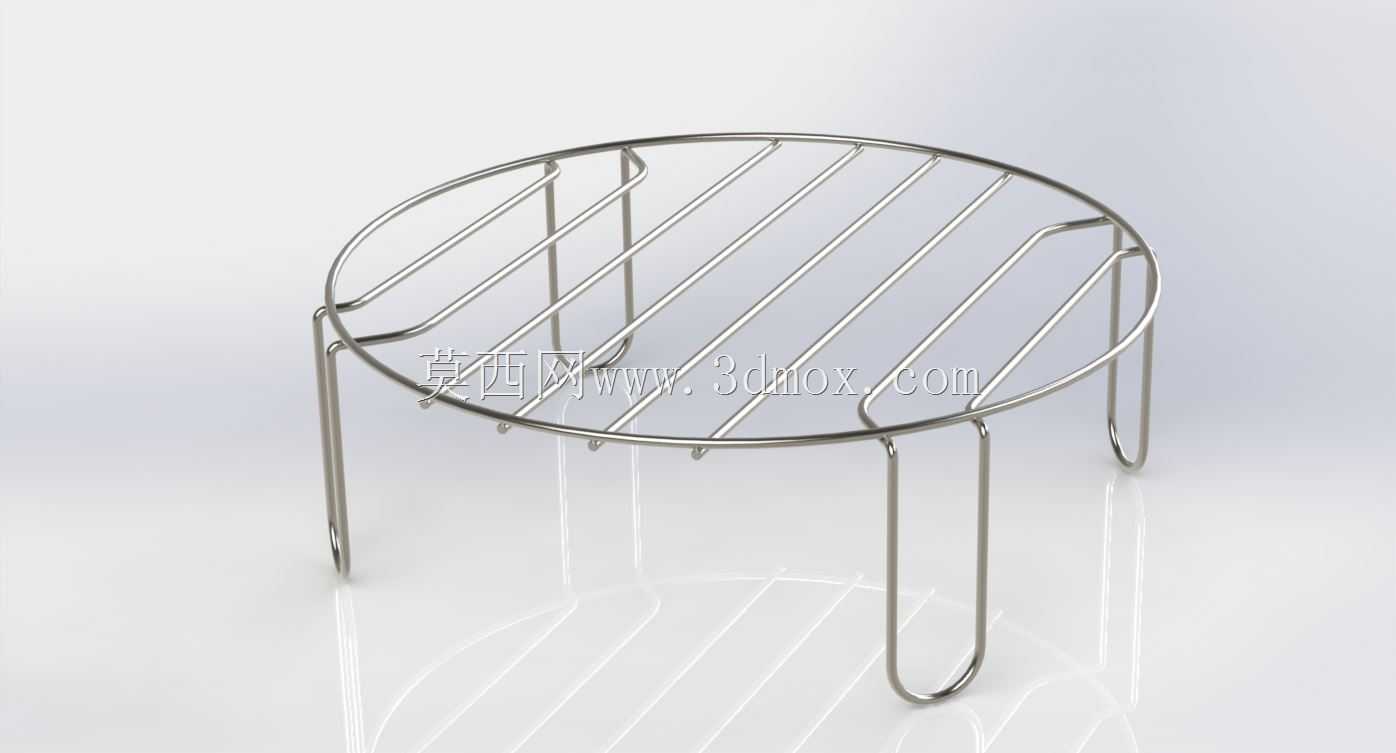

　　日常餐饮加工场景中，这类圆形金属支架的适配场景覆盖范围极广，既可以直接架在炭炉、电陶炉上方作为小型烧烤架使用，承托肉串、蔬菜等食材完成烤制，也可以放置在蒸锅、高压锅内作为蒸架，垫高食材避免与锅底沸水直接接触，实现蒸制功能，部分场景下还能作为隔热支架，放置刚出锅的高温锅具，避免烫坏台面。从结构设计角度看，这款支架采用一体式金属线材弯折成型工艺，整体没有额外的焊接拼接点位，所有支撑结构与承托格栅均由同直径的不锈钢圆钢弯折构成，这种设计一方面减少了加工工序，不需要额外做焊道打磨、防锈补涂处理，另一方面也避免了焊接位置容易藏污纳垢、长期接触水汽生锈的问题，日常使用后直接冲洗即可完成清洁，没有卫生死角。承托面采用等间距平行栅条布局，

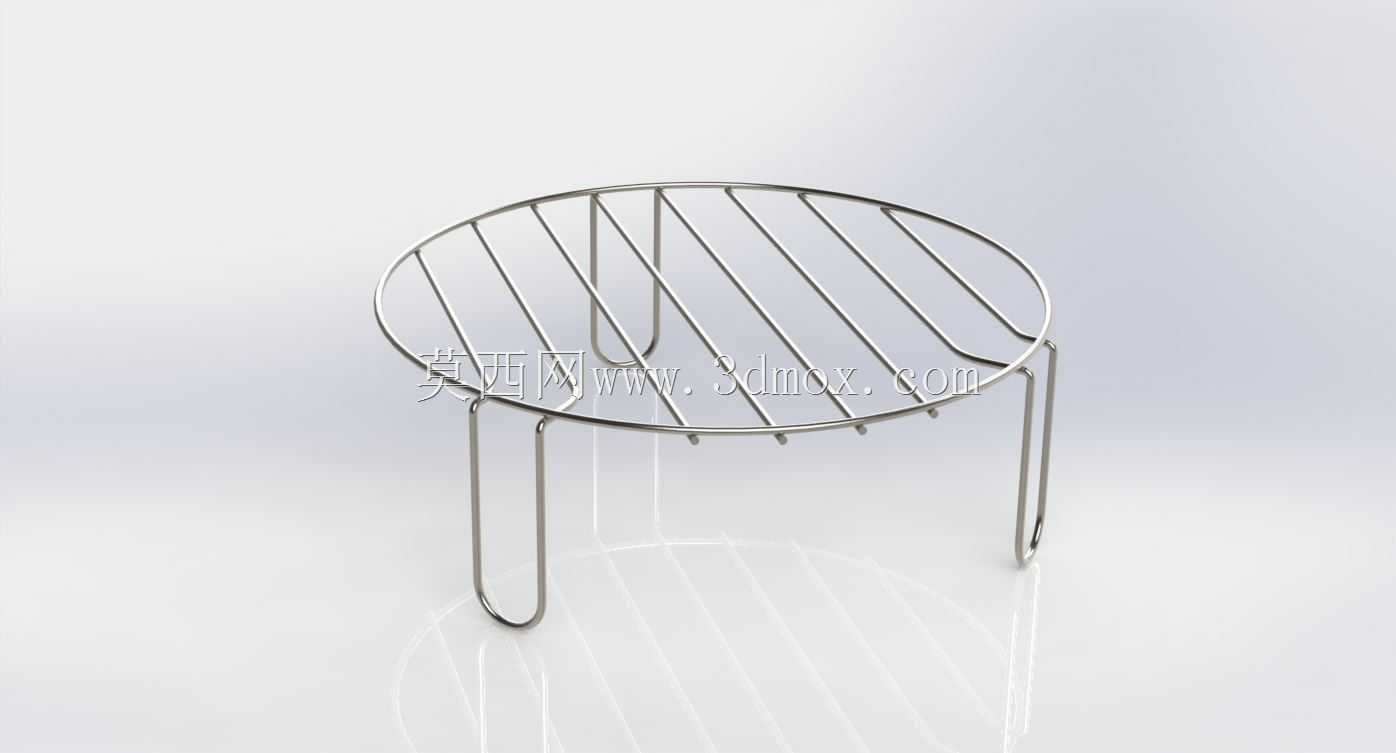

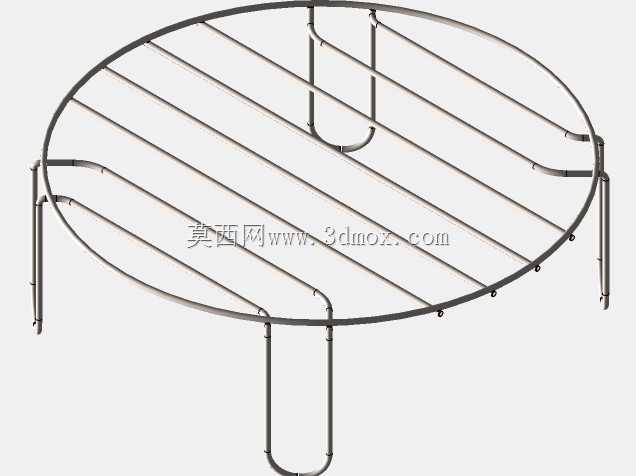

　　栅条之间的间隙控制在12mm左右，既可以保证烤制时油脂能够顺利滴落，不会积存在支架表面，也能避免小块食材从间隙掉落，同时蒸制时蒸汽可以顺畅穿过栅条间隙，保证食材受热均匀。栅条外围通过一圈同直径的圆环收边，所有栅条的端部都弯折贴合在圆环内侧，没有突出的尖锐端头，避免使用过程中划伤手部或者刮坏锅具内壁。支撑腿采用U型弯折结构，一共设置三组支撑腿，沿圆环周向均匀分布，三点支撑的结构可以保证支架放置在不太平整的台面或者炉具上时也能保持稳定，不会出现晃动侧翻的问题；支撑腿的垂直高度设置为50mm，这个高度既可以保证烤制时食材与热源之间有足够的距离，避免食材距离热源过近烤焦，也能适配大多数家用蒸锅的内部深度，

　　不会因为支架过高导致锅盖无法正常闭合。支撑腿的底端同样做了圆弧收头处理，没有尖锐的切割断面，放置时不会刮花不粘锅涂层或者台面饰面。从安装边界来看，这款支架的整体外径为200mm，可以适配内径210mm以上的圆形锅具，放置时支架与锅壁之间留有5mm左右的间隙，方便取放，不会出现卡滞问题；线材直径选用3mm的食品级304不锈钢，整体承重可以达到5kg，完全可以满足日常家庭使用时放置食材、锅具的承重需求，不会因为长期承重出现栅条变形的问题。设计过程中特意对所有弯折位置的圆角做了统一处理，所有弯折处的内圆角半径不小于线材直径的1.5倍，避免弯折位置出现应力集中，长期使用后出现断裂的问题；同时整体表面做了电解抛光处理，表面粗糙度达到Ra0.

　　8，不容易附着油污，清洁难度低，也符合食品接触用具的表面卫生要求。不同于市面上常见的四腿支架，这款三腿结构的支架在放置时不需要刻意调整腿的位置，只要整体落在支撑面上就能自动找平稳，对于户外露营时不平整的地面适配性更好，不需要额外找垫片垫平支腿。栅条的排布方向没有做径向放射状设计，而是采用平行排布，这种设计的优势在于放置长条形食材比如烤肠、肉串时，食材不会顺着径向间隙滑落，摆放的稳定性更好，同时平行栅条的加工难度更低，线材弯折时的定位更简单，批量生产时的良品率更高。支撑腿与上部承托栅条的连接位置是直接通过线材连续弯折成型，没有额外的连接件，整体结构的一致性更好，长期反复高温加热后也不会出现连接件松动脱落的问题，使用寿命更长。在实际使用测试中，这款支架可以直接接触明火加热，不锈钢材质在600℃以下的温度环境中不会出现变形或者析出有害物质的问题，既可以用于家庭厨房的蒸烤场景，也可以用于户外露营时的小型炭烤场景，甚至可以作为空气炸锅内的垫高支架使用，适配多种不同的加热设备。
