金属包角式木制桌腿连接固定支架

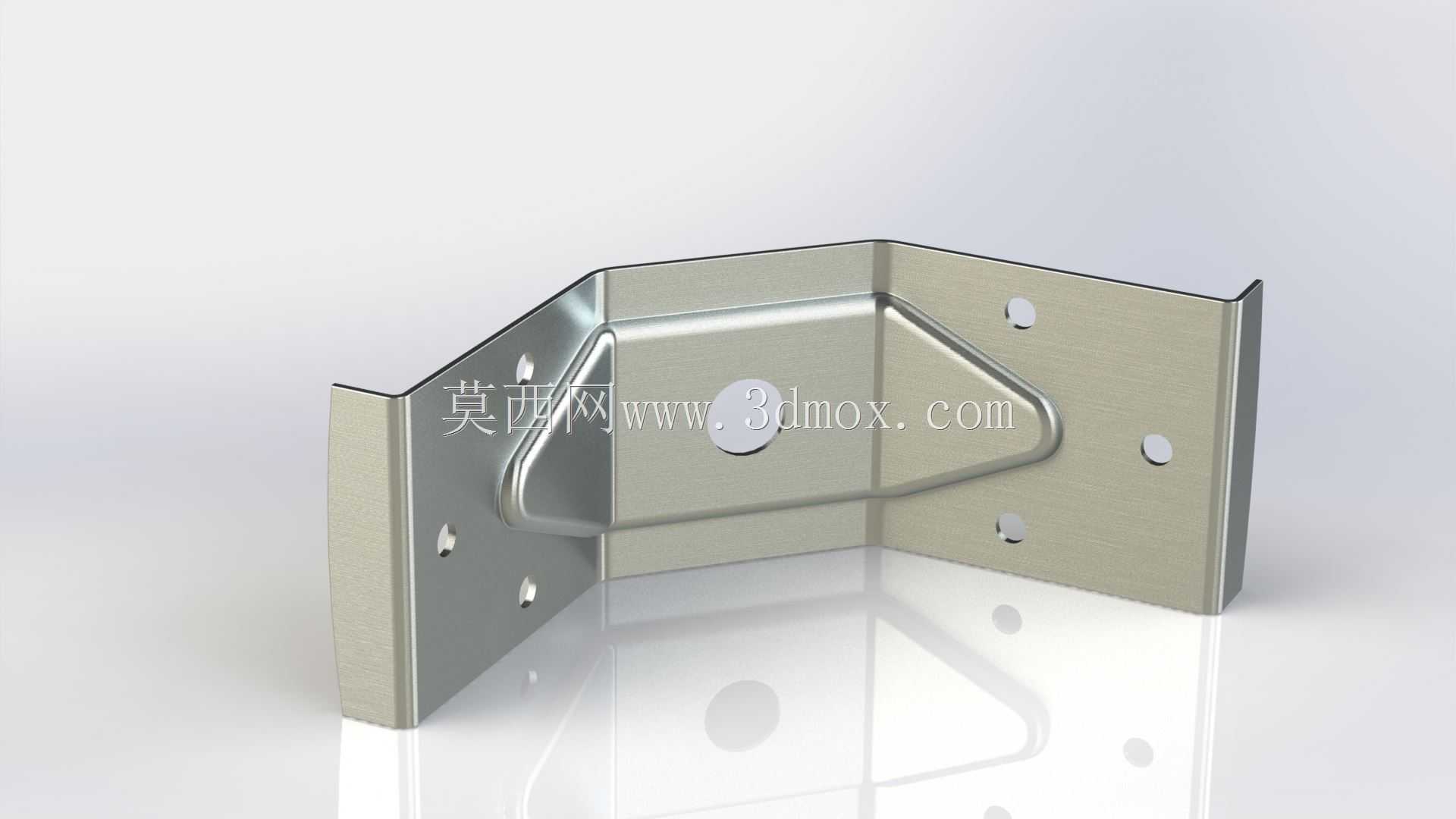

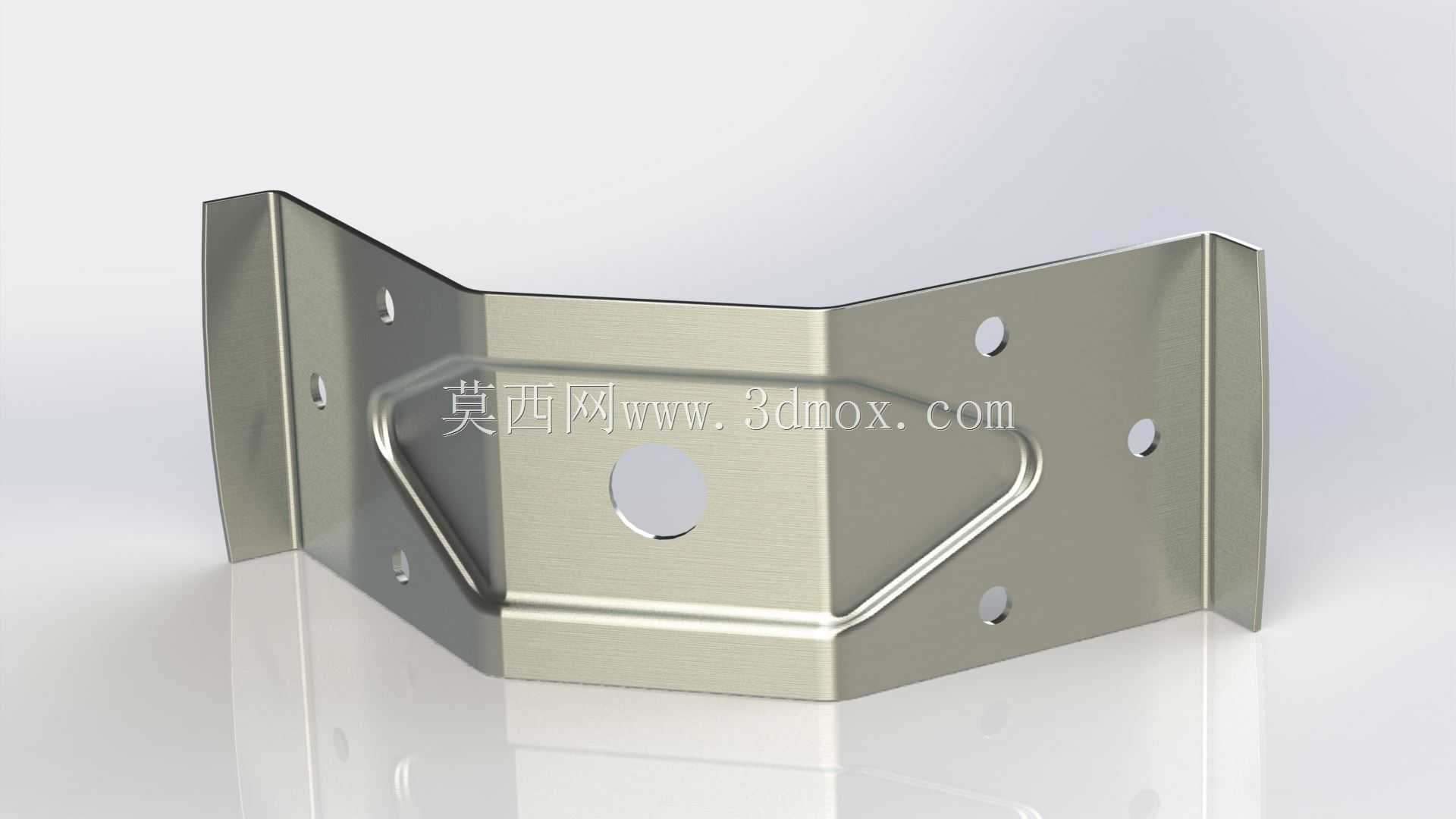

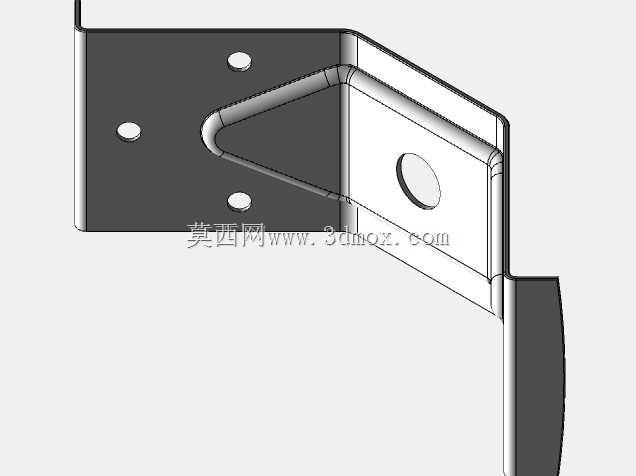

　　日常民用家具、商用办公展具的木质桌台类产品中，桌腿与桌面框架的连接部位长期处于受力复杂的交变载荷工况，单纯依赖木螺丝直连的方式，在频繁挪动、台面局部偏载、温湿度变化导致木材胀缩的情况下，极易出现连接孔位扩松、桌腿外倾晃动、结合面开缝等问题，这类包角式金属固定支架正是针对该类痛点设计的强化连接构件。从结构形态来看，该支架采用双侧折边+中间承托面的L型包角构型，整体为钣金冲压成型的金属件，两个垂直方向的折边分别贴合桌腿的相邻外侧立面，中间的过渡承托面则抵接在桌面底框的直角交接位置，相比单片式平角码，包角结构可以同时限制桌腿在两个水平方向的位移，避免单平面固定带来的扭转自由度冗余。支架本体上的冲压加强筋是设计中的核心受力优化点，

　　沿着中间承托面的轮廓压合的闭合式加强凸筋，能够在不增加板材厚度的前提下大幅提升构件的截面惯性矩，抵消桌腿受侧向推力时在支架根部产生的弯曲应力，避免长期受力后钣金件出现塑性变形、连接位塌陷的问题；不同位置的预制安装孔做了差异化设计，分布在两侧折边上的小孔用于穿设自攻螺丝与木质桌腿立面锁紧，中间承托面的大尺寸通孔既可以用于穿装螺栓与桌面下方的预埋螺母配合实现高强度连接，也能够作为定位基准孔，在批量组装时快速对齐支架与桌腿、底框的安装位置，降低人工对位的误差。在安装边界的适配性上，该支架的折边高度、弯折圆角均做了通用化适配，折边高度覆盖常规实木桌腿、人造板桌腿的常见截面尺寸范围，弯折处的内圆角能够避开木材直角部位的加工倒角，

　　保证支架安装后三个贴合面都能与木质构件完全密贴，不会出现局部悬空导致的锁紧后应力集中；支架的边缘做了卷边或钝化处理，避免安装过程中划伤操作人员，也不会在后续使用中剐蹭使用者的腿部。从实际应用场景出发，这类支架不仅适用于常规家用餐桌、书桌的腿架连接，也可用于定制化商用展台、仓储作业工作台、户外防腐木桌的节点强化，尤其是在需要频繁拆装的快装家具、移动作业台场景中，金属支架的受力冗余量可以抵消多次拆装带来的连接损耗，相比传统的木质角码、预埋木榫的连接方式，抗剪切、抗侧倾能力提升数倍。在建模逻辑上，这类钣金件的三维构建需要优先处理折弯系数与板材展开尺寸的匹配，保证冲压成型后各安装孔位的位置度符合装配公差要求，

　　加强筋的成型特征需要与折弯工序做工艺避让，避免冲压过程中出现板材拉裂、起皱的缺陷，各个安装孔的中心距、边距参数需要匹配常用自攻螺丝、机丝螺栓的尺寸规范，同时预留足够的螺丝头沉台空间，保证锁紧后螺丝头不突出支架表面，避免影响支架与木质构件的贴合度。
