航空飞行器单轮支柱式起落架结构设计

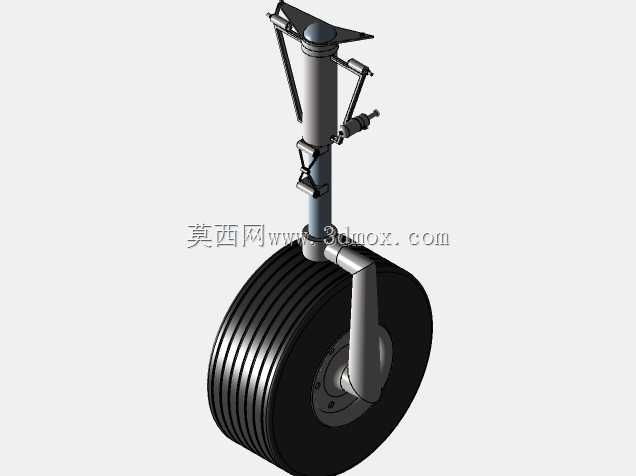

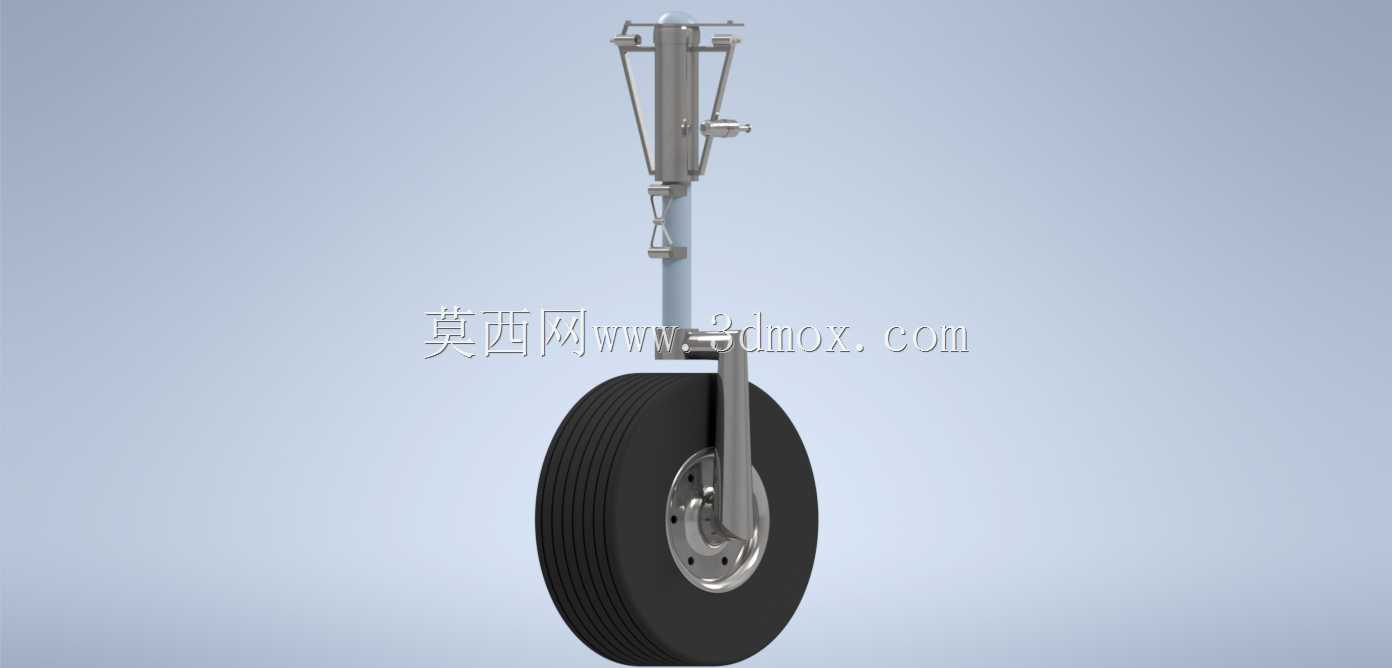

　　在民用支线飞机、小型通用航空器以及部分无人机的起降系统设计中，单轮支柱式起落架是应用占比极高的结构形式，这类结构直接承担飞行器地面滑跑、起降冲击、停机支撑的全部载荷，其结构合理性直接决定飞行器地面操作的安全性与使用寿命。从结构组成来看，该起落架采用典型的油气缓冲支柱作为核心承力主体，支柱上端设置铰接安装耳片，用于与机身或机翼下部的承力框连接，耳片位置预留的公差带可适配不同机型的安装角调整需求，支柱中段集成了锁止机构与收放作动筒连接位，可适配前三点式布局的主起落架收放逻辑，在飞行器升空后可沿铰接轴转动收纳至机身舱段内，降低飞行过程中的气动阻力。

　　设计过程中首先需要明确的是载荷传递路径，机轮接触地面产生的垂直冲击载荷，首先通过轮轴传递到支柱外筒，再经缓冲器内部的油液阻尼与气体弹簧作用完成冲击能量耗散，最终通过上端铰接点传递到机身主承力结构；而地面滑跑过程中的侧向载荷、刹车产生的纵向力矩，则通过支柱与安装座之间的侧向支撑臂、扭力臂结构完成传递，避免缓冲支柱承受额外的弯矩作用，延长密封件与内部运动部件的使用寿命。机轮部分采用高压航空轮胎搭配分体式轮毂设计，轮毂上预留的刹车盘安装位可适配盘式刹车组件，轮胎胎面的花纹设计兼顾干硬跑道与湿滑跑道的抓附需求，轮缘位置的挡边结构可避免大侧风滑跑过程中轮胎脱圈的风险。

　　从安装边界来看，支柱完全伸展状态下的长度需匹配飞行器地面停机角要求，保证机身纵轴与跑道平面的夹角处于设计区间内，避免起飞擦尾或着陆时机头先触地的风险；机轮的横向偏移量需严格控制在起落架舱的容纳尺寸范围内，收放过程中轮胎、支柱与舱门、周边结构的最小间隙需满足运动干涉校核要求，即使在结构受载产生弹性变形的极限工况下，也不能出现运动卡滞或结构碰磨的问题。缓冲支柱的行程设计需要匹配飞行器的最大着陆重量，在下沉速度达到设计极值时，缓冲器压缩到极限位置也不会出现刚性撞击，同时内部的阻尼阀系可根据压缩速度自动调整油液通流面积，在低速滑跑过滤小幅颠簸时提供较软的阻尼特性，在高速着陆冲击时提供足够的阻尼力避免行程耗尽。

　　日常的结构设计校验过程中，这类起落架模型可直接用于收放运动仿真、地面载荷工况的有限元分析前置建模，省去从零开始搭建结构的重复工作量；针对不同起飞重量的机型改型设计，可通过调整支柱直径、缓冲器充填参数、机轮规格快速完成方案迭代，不需要重新进行整体拓扑结构的重构。在地面维护场景的模拟培训中，该结构模型也可用于演示起落架的拆装流程、故障点排查逻辑，帮助地勤人员快速掌握缓冲支柱密封件更换、轮胎拆装、刹车组件调试的操作要点，避免在实物培训中因操作不当造成昂贵的航空部件损坏。需要注意的是，这类单轮起落架虽然结构相对简单，但每个铰接点的衬套材料选择、润滑通道设计、密封结构形式都直接影响全生命周期的维护成本，设计过程中需要在铰接位置预留注油嘴安装位，密封件采用耐高低温的航空橡胶材料，保证在高空低温环境、地面夏季高温环境下都能保持可靠的密封性能，不会出现油液渗漏或缓冲失效的问题。
