德铁BR611型柴油动车组三维结构

　　该款轨道客运车辆的三维结构建模，完全围绕区域通勤铁路的实际运营需求展开，在结构设计阶段首先考虑的是非电气化支线的运营适配性，区别于电力动车组对接触网的硬性依赖，这款柴油动力编组可以在无架空供电线路的区域线路上独立运行，覆盖德国境内大量支线铁路的客运接驳需求，承担县域、城镇之间的中短途旅客运输任务，单组编组可以独立完成载客运行，无需额外加挂机车，大幅降低支线线路的运营调度成本。

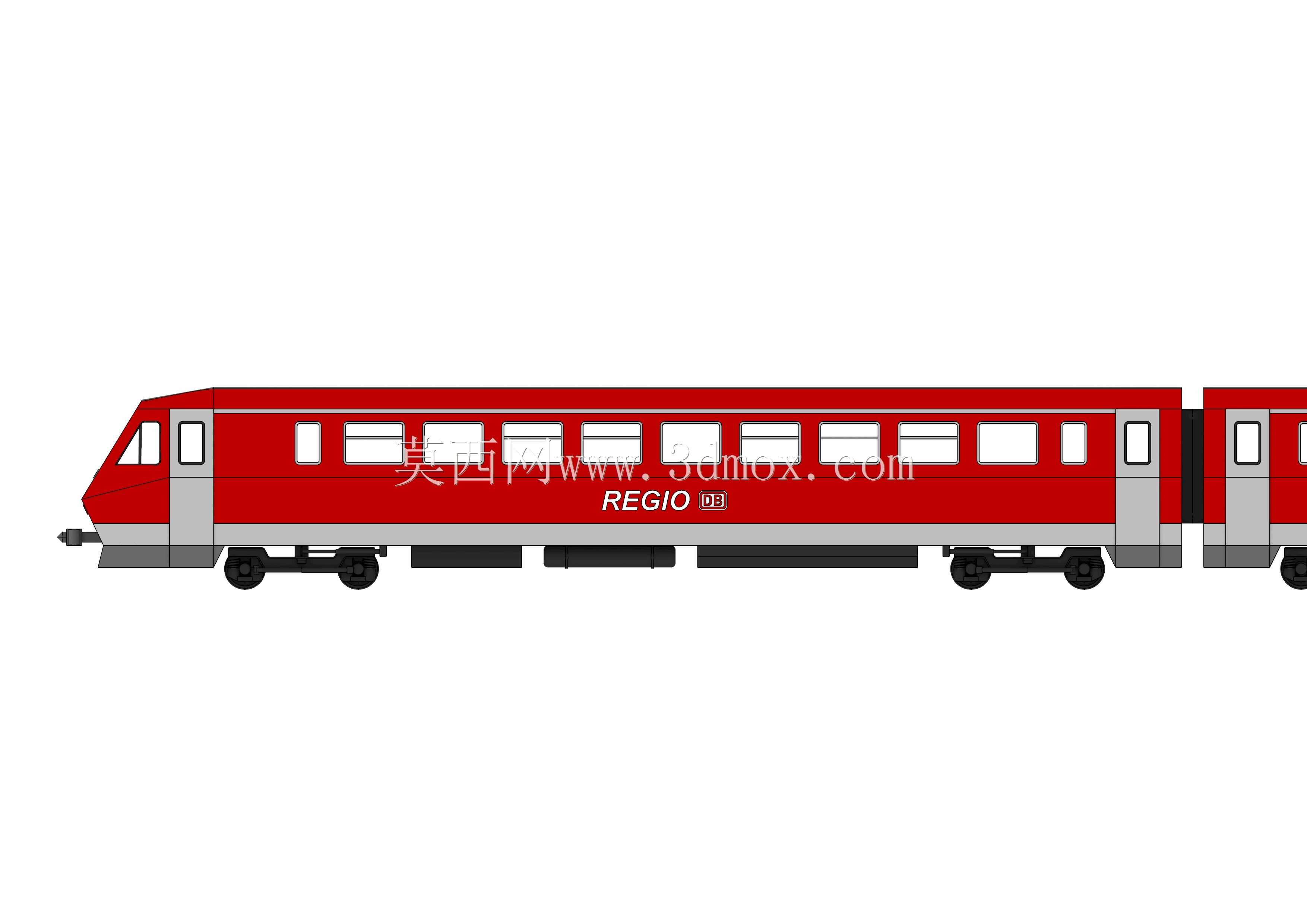

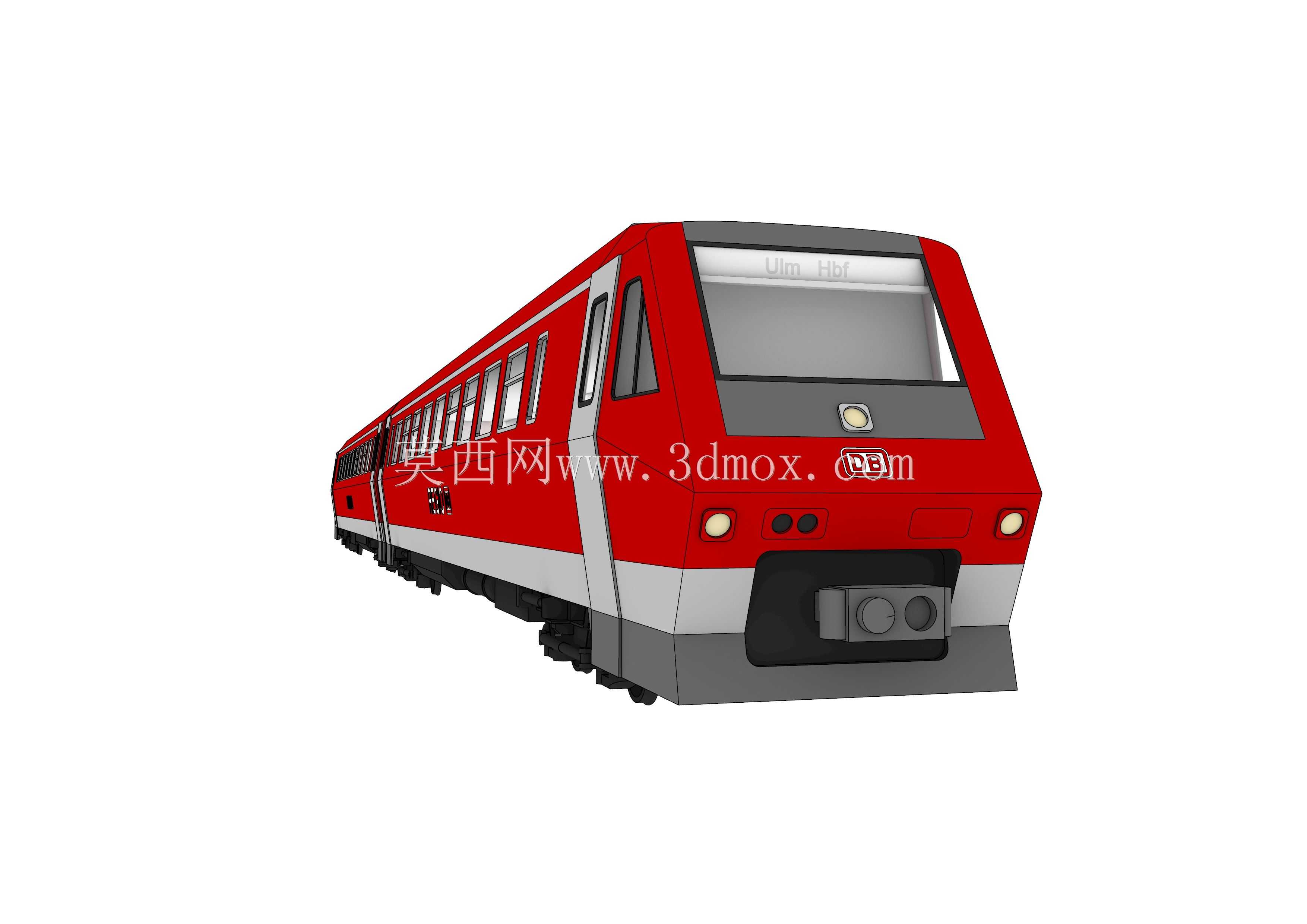

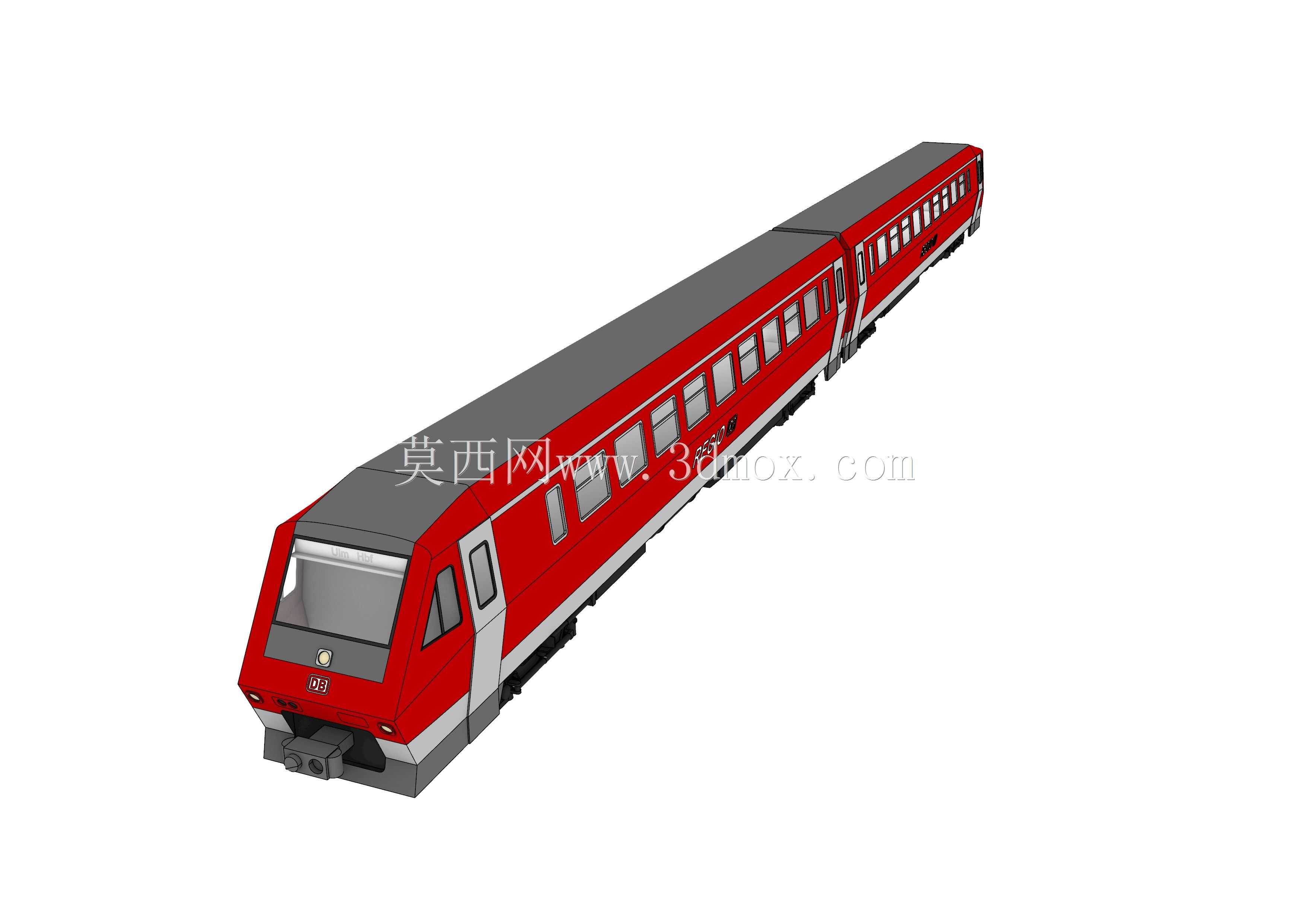

　　从车体结构设计来看，整车采用流线型车头造型，并非单纯追求外观视觉效果，而是在建模阶段就结合了车辆运行时的空气动力学特性，车头曲面的弧度经过反复调整，能够有效降低车辆以120-160km/h时速运行时的正面风阻，同时减少会车时的气流压力波动对车体稳定性的影响。车体主体采用红灰白三色分色的结构布局，红色主涂装区域对应车体侧墙的主承载结构，灰色区域为车顶设备舱的外罩结构，白色区域为车底走行部上方的裙板结构，裙板的设计一方面可以遮挡车底的走行、传动、管路部件，减少运行过程中轨道飞溅杂物对部件的损伤，另一方面也能优化车底区域的气流走向，降低运行时的气动噪音。

　　车体侧面的车窗排布严格按照客室内部的座椅布局设置，每扇车窗对应一个靠窗的乘客座位区间，车窗边框采用内嵌式结构设计，在建模时预留了密封胶条的安装槽位，保证高速运行时的车厢密封性，减少雨水渗入与风噪传入。车门设置在车厢中部的衔接位置，采用双开式塞拉门结构，门体在开启时会向车体外侧滑动后收至侧墙夹层，不会占用客室内部的站立空间，同时塞拉门的密封结构可以在门体关闭后与车体外表面保持齐平，避免突出结构带来的额外风阻。

　　走行部的结构建模完全参照真实转向架的布局逻辑，每节车厢下方设置两台转向架，转向架上预留了一系、二系悬挂的安装位置，一系悬挂对应轴箱与构架之间的连接，负责过滤轨道接缝带来的高频振动，二系悬挂对应构架与车体之间的连接，负责缓冲车辆通过曲线、道岔时的横向与纵向晃动，保证客室内的乘坐舒适度。动力传动系统的布局在建模时做了结构简化但保留了核心安装边界，柴油动力单元布置在车体端部的设备舱内，通过传动轴将动力传递至转向架上的动轮，区别于集中动力机车的长轴传动设计，这款动车组的动力分散在各节车厢的转向架上，启动加速更快，更适合站间距较短的通勤线路，能够在频繁启停的运营场景下保持稳定的动力输出。

　　在建模的尺寸边界控制上，整车的宽度严格符合欧洲铁路的机车车辆限界要求，车体最宽处不超过3.1米，车顶最高点距离轨面的高度不超过4.2米，保证车辆可以在所有符合标准限界的线路上通行，不会与线路旁的信号设备、接触网支柱、站台边缘发生干涉。车钩位置设置在车头最前端的下方区域，采用标准的铁路自动车钩接口，既可以实现同型号动车组之间的重联运行，在大客流时段将两列编组连挂提升载客能力，也可以在车辆出现故障时与救援机车对接，完成故障车辆的拖移作业。车头前窗的倾斜角度经过优化，既可以减少阳光直射对司机视线的干扰，也能在雨雪天气让落在玻璃上的雨水顺着倾斜面快速流走，配合雨刮器的安装位预留，保证司机在恶劣天气下的前方视野清晰。

　　客室内部的结构在建模时保留了核心布局逻辑，客室中部为贯通式通道，座椅采用横向排布的方式，在车厢两端设置有卫生间与设备柜的安装区域，车门旁预留了轮椅与大件行李的存放空间，满足无障碍出行的需求。车顶的设备舱内预留了空调机组、通风风道的安装位置，空调出风口对应客室顶部的送风槽，能够在车辆运行时保持客室内的温度恒定，适应不同季节的运营需求。

　　从结构设计的实用性角度出发，这款动车组的车体采用模块化设计思路，侧墙、车顶、底架、车头各个分段都可以独立拆分，在后续的维护检修中，如果某一部分结构出现损伤，可以单独更换对应的模块，无需对整车车体进行大规模拆解，大幅降低全生命周期的维护成本。车体的外表面所有突出结构，包括车灯、门把手、雨刮器、通风口都做了圆角过渡处理，避免应力集中的问题，同时减少运行过程中突出结构产生的风噪。车灯采用内嵌式安装，前照灯与标识灯集成在车头正面的红色区域内，既满足夜间运行的照明需求，也不会因为突出车体而在车辆交汇、进出隧道时被气流带起的杂物击损。

　　在转向架与车体的连接位置，建模时预留了足够的横向与纵向偏移空间，保证车辆通过小半径曲线时，转向架可以相对车体自由转动，不会出现结构干涉，能够适应支线铁路普遍存在的小半径曲线、大坡度线路条件，相比干线高速动车组对线路条件的高要求，这款车型的线路适配性更强，能够在基础设施标准相对较低的区域线路上稳定运行。车底的管路与线缆布局都沿着底架的主梁走向排布，用固定卡扣预留了安装位置，避免管线悬空在运行过程中因为振动出现松动、磨损的问题，所有管线的接口位置都预留了检修操作空间，方便日常维护时的检查与部件更换。
