折叠式多层钣金手提工具收纳箱结构设计

　　这款钣金手提收纳箱的结构设计，完全围绕一线作业场景的实际使用需求展开，日常在设备维保、现场安装、户外抢修这类场景里，作业人员经常需要携带成套手动工具、小型测量量具、易损替换配件往返作业点，零散放置不仅容易丢失配件，来回取放工具也会拖慢作业效率，这款箱体的结构刚好适配这类移动作业的存储需求。

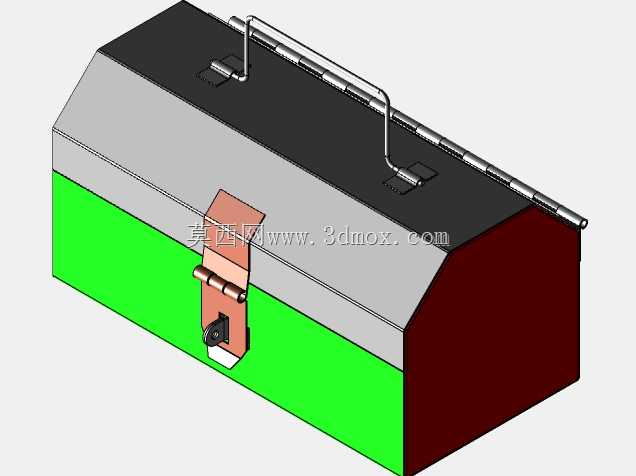

　　从结构设计逻辑来看，整个箱体采用多段钣金折弯拼接的成型思路，没有采用复杂的一体冲压或者铸造结构，所有板件都可以通过常规钣金工艺完成下料、折弯、铆接组装，不需要开定制模具，小批量生产的成本控制优势很明显。箱体上盖采用斜顶折弯造型，相比传统直角平顶结构，开盖时的内部开口空间更大，拿取下层物品时不会被上盖边缘磕碰，同时斜顶结构也提升了箱体整体的抗形变能力，堆载时不容易出现顶板凹陷的问题。箱体侧面的端板采用整块钣金折弯成型，同时承担上盖铰链安装座、提手固定座、锁扣安装位的结构功能，减少了额外的安装支架零件，整体装配工序更短，结构连接强度也更高，不会出现支架脱落的问题。

　　箱体的折叠结构核心在背部的通长铰链，采用整根圆轴贯穿所有铰接板件的设计，相比分段式小铰链，整轴结构的同轴度更好，多次开合后不会出现铰链错位、上盖歪斜的问题，开合过程的顺畅度能长期保持。正面的锁扣采用翻转搭扣结构，搭扣底座直接铆接在箱体前侧板上，锁舌勾住上盖的折弯翻边，扣合后可以通过搭扣的过盈结构把上盖和箱体压紧，避免搬运过程中箱盖意外弹开，工具掉落。顶部的提手采用圆钢弯制成型，两端通过固定座铆接在上盖顶面，提手可以绕固定座翻转，放下时贴合上盖表面，不会额外占用堆叠空间，提起时的握持位置刚好在箱体重心正上方，单手提携时箱体不会出现歪斜倾翻的情况。

　　内部设置的分层托盘是这款箱体的实用设计亮点，托盘同样采用钣金折弯成型，边缘做翻边处理提升结构刚度，托盘可以随上盖开合同步抬升，开盖后托盘自动停在箱体上部位置，常用的螺丝刀、扳手、卷尺这类高频使用工具可以放在托盘里，不需要探到箱体底部翻找，下层的大空间则可以放置较大尺寸的工具、配件盒或者劳保用品，空间利用率比单层箱体提升近40%。

　　从尺寸边界来看，这款箱体的整体长宽高比例适配常规车载储物格、工具柜层板的尺寸，放置时不会出现突出、卡滞的问题，所有板件的折弯圆角都做了R2以上的处理，没有尖锐的割手边缘，作业人员徒手搬运、开合时不会被划伤。箱体的拼接缝隙控制在1mm以内，日常户外使用时可以阻挡大部分灰尘、溅水进入箱内，保护内部的量具、精密配件不受潮落灰。

　　在结构强度设计上，所有板件的连接位置都采用压铆螺母或者抽芯铆钉连接，没有采用容易松脱的自攻螺丝连接，长期颠簸搬运也不会出现连接松动的问题，箱体的侧板、端板都做了向内的折弯翻边，既提升了板件的抗弯折能力，也让箱体放置在地面上时不会刮蹭地面，同时翻边结构也作为内部托盘的支撑导轨，不需要额外加装导轨零件，简化了整体结构。

　　这类钣金工具箱的适用场景非常广泛，除了工业维保场景，也可以作为家用五金收纳、车载应急工具存储、户外作业装备收纳使用，结构简单可靠，没有易损的塑料零件，正常使用情况下的使用寿命远高于塑料材质的工具箱，钣金表面可以通过喷塑处理做不同的颜色区分，方便不同班组、不同工具类别的分类管理。
