田宫1/700比例舰船模型格栅结构组件

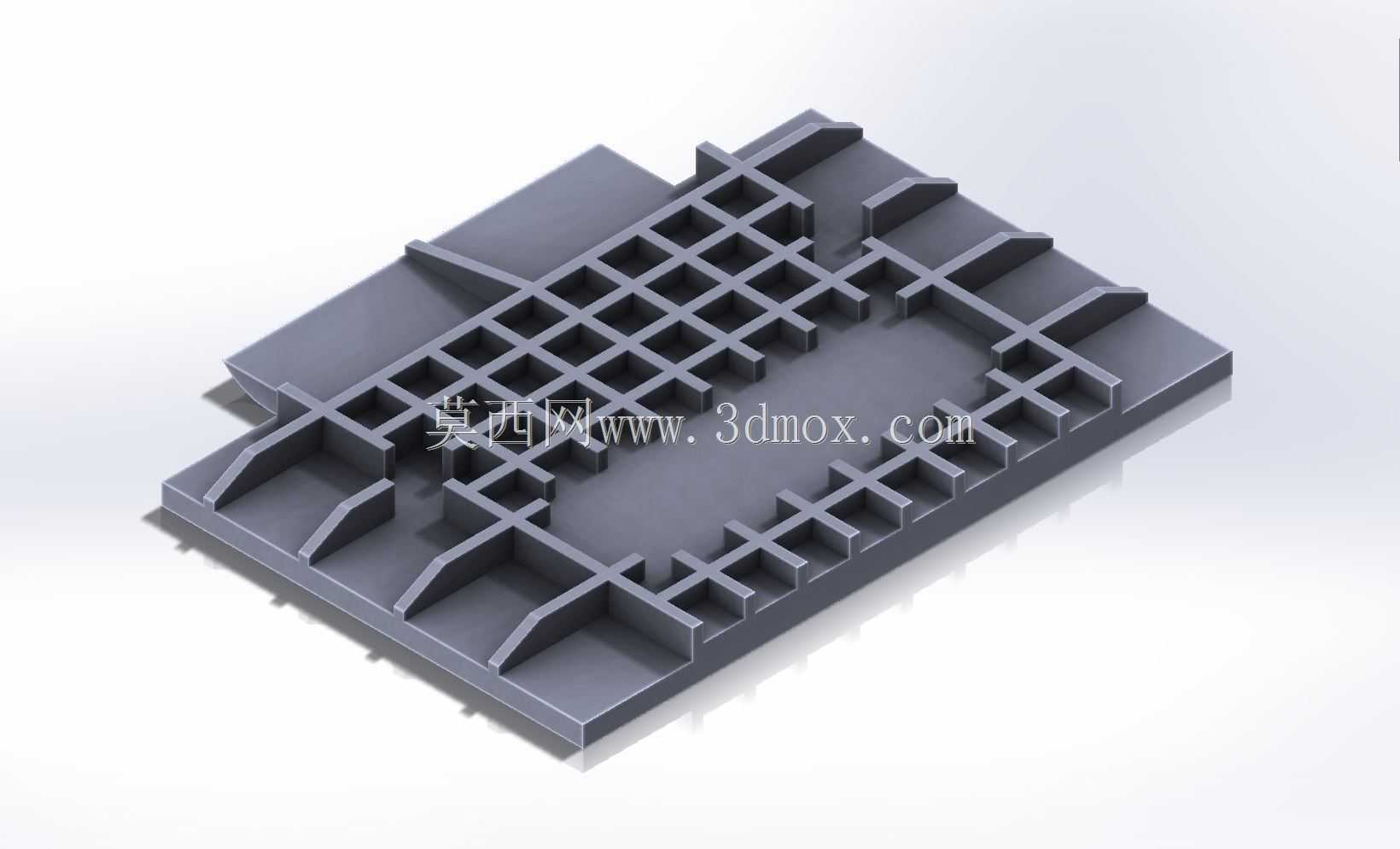

　　该组件面向比例舰船模型拼装场景设计，对应1/700比例下舰船甲板或舱段内部的格栅承托结构，在实际模型制作中，这类结构是还原舰船内部管线排布、甲板通透结构、设备安装基座的核心细节零件，能够填补原厂套件中简化处理的结构空白，提升模型整体的仿真还原度。从结构设计来看，组件整体采用一体化平板式布局，主体为矩形承载基底，基底上通过纵横交错的肋条形成规则的方格镂空结构，肋条的厚度、间距严格按照1/700比例缩放自真实舰船的格栅结构参数，既保证了视觉上的比例协调，也兼顾了树脂或PLA材质打印后的结构强度，避免细小肋条在拼装、打磨过程中发生断裂。肋条与基底的连接位置均做了微小的圆角过渡处理，没有尖锐的直角应力集中点，

　　这一设计细节既符合真实舰船金属格栅的焊接工艺特征，也能降低3D打印过程中边角翘曲、层间剥离的概率，同时减少后期打磨修整的工作量。组件边缘设置了凸起的定位挡边，挡边的高度与肋条高度保持一致，在拼装时可以直接卡入舰船模型对应的甲板开槽位置，不需要额外制作定位桩，挡边与周边甲板结构的配合间隙控制在0.1mm以内，适配主流田宫1/700比例舰船套件的安装公差，拼装后不会出现明显的拼接缝隙，减少补土打磨的工序。在功能特性上，这类格栅组件除了还原外观细节外，还可以作为模型内部灯光改造的透光结构，镂空的方格间隙能够让内置的LED光线均匀透出，模拟真实舰船格栅下方舱室的照明效果，同时肋条的遮光性又能避免光线直射产生的漏光问题，不需要额外添加遮光层。

　　设计过程中充分考虑了不同制作工艺的适配性，不管是采用光固化3D打印制作树脂件，还是采用注塑工艺批量生产，结构的拔模角度都控制在1.5度，所有竖直面都没有倒扣结构，不需要复杂的侧抽芯模具结构，小批量制作时打印支撑可以全部添加在组件背面，正面不会留下支撑痕迹，省去了正面打磨的工序，能够直接进行上色、旧化处理。从安装边界来看，组件的整体外轮廓尺寸严格匹配对应舰船套件的预留安装位，长宽方向的尺寸公差控制在0.05mm以内，不会出现安装时尺寸过大需要裁切、或者尺寸过小留有缝隙的问题，组件的整体厚度控制在1.2mm，对应真实舰船中840mm厚度的格栅承托结构，安装后与周边甲板的高度差完全符合比例要求，不会出现凸起过高或者凹陷过深的违和感。

　　肋条的宽度按照比例缩放后为0.15mm，既保证了打印时的结构可实现性，也不会因为肋条过粗显得比例失真，镂空方格的内尺寸为0.8mm见方，对应真实场景中560mm见方的格栅通孔，完全还原真实舰船格栅的通透比例，不会出现镂空过小显得结构笨重的问题。在实际模型制作应用中，该组件不仅可以直接替换原厂套件中一体雕刻的假格栅结构，还可以根据制作需求裁切为不同尺寸的小块，用于舰船不同位置的通风口、设备检修口、甲板透水格栅等多个部位的细节改造，肋条的排布方向也可以根据实际舰船的结构走向进行调整，适配不同型号舰船的结构特征。组件背面为完全平整的平面，粘贴时可以直接使用模型胶或者双面胶固定在甲板背面，不需要额外打磨贴合面，平整的背面也能够保证安装后组件表面的水平度，不会出现倾斜、翘边的问题。针对模型制作中常见的上色需求，结构表面没有细微的凹凸纹理，除了必要的肋条与挡边结构外没有多余的细节，上色时可以直接采用喷涂或者笔涂，油漆不会在结构缝隙中产生堆积，能够清晰呈现每一根肋条的轮廓，旧化处理时也可以通过渍洗、干扫等工艺突出格栅的金属质感，还原真实舰船使用过程中格栅的磨损、锈蚀效果。
