极简金属推拉门截面结构三维设计

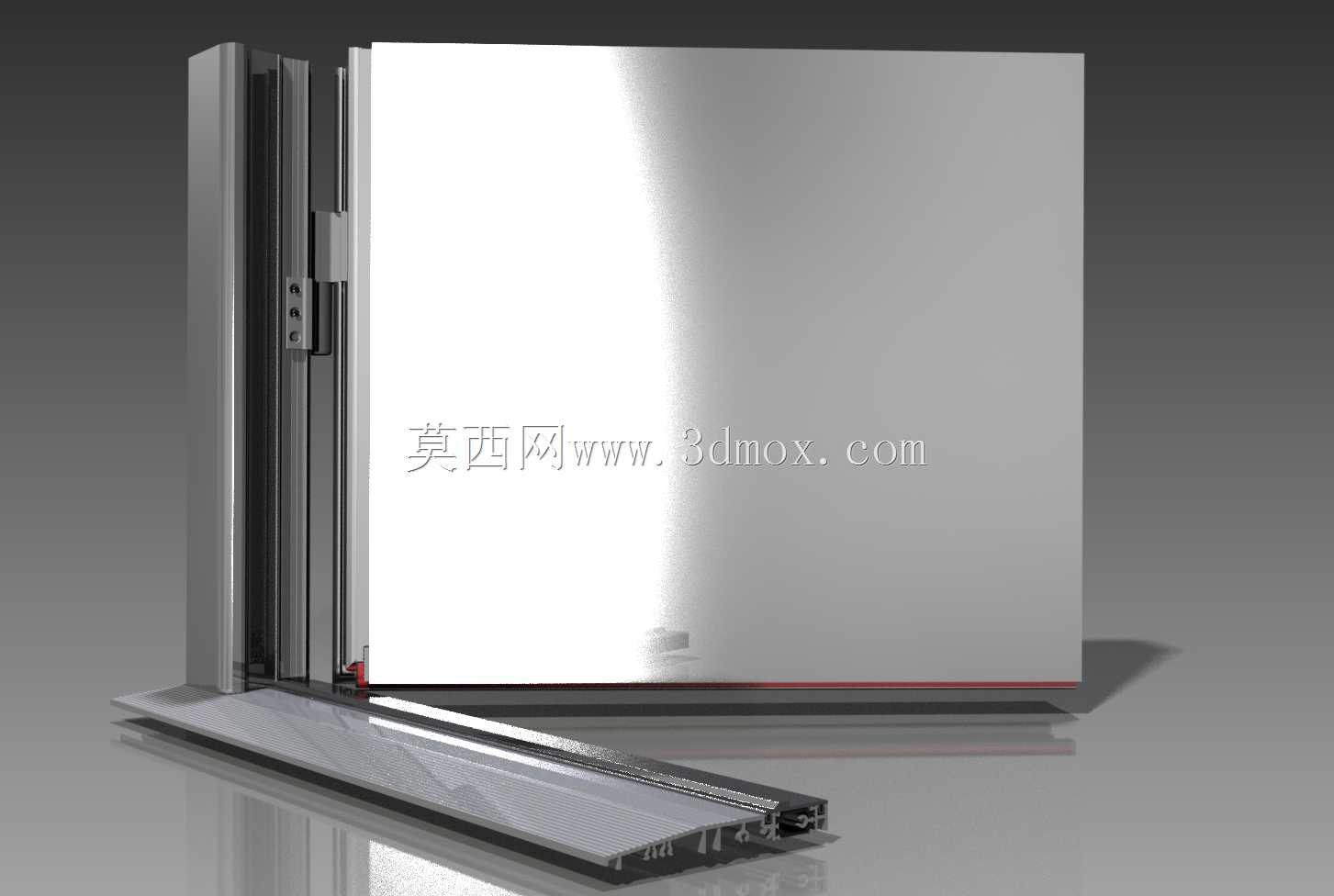

　　做民用商用空间隔断设计的同行应该都清楚，推拉门的截面结构直接决定了整套门的运行顺畅度、密封性能以及长期使用的结构稳定性，很多现场安装后出现的推拉卡顿、门扇下沉、边框漏缝问题，追根溯源都是截面配合阶段的结构设计没做扎实。这次拆解的这套金属推拉门截面结构，是针对窄边极简风格室内隔断门做的全装配结构建模，从型材配合到滑动组件的安装位都做了完整的结构还原，没有做多余的外观修饰，完全是面向生产落地的结构设计呈现。

　　从实际应用场景来看，这类窄边金属推拉门多用于写字楼办公空间隔断、家装阳台与客厅的连通隔断、商业店铺的室内分区，既可以实现空间的软性分隔，又能保证采光的通透度，相比传统平开门不会占用门扇开合的回转空间，对于小户型或者寸土寸金的商业铺面来说，空间利用率的提升非常明显。这套截面结构的设计核心，首先是解决了窄边框型材的结构强度问题，很多极简门为了追求视觉上的窄边效果，刻意压缩型材壁厚，导致门扇组装后整体刚性不足，推拉过程中出现型材形变，反而影响滑动体验，这套结构在型材的腔体内部做了加强筋的排布，在控制边框可视宽度的前提下，通过腔体结构的力学优化保证了型材的抗形变能力，哪怕门扇高度做到两米四以上，也不会出现长期使用后的门扇侧弯问题。

　　滑动组件的安装位设计是这套截面结构的重点，地轨部分采用了低平轨的结构设计，轨面高度控制在五毫米以内，不会在地面形成明显的凸起，日常通行不会绊脚，清洁地面的时候也不会出现卫生死角，轨槽内部做了导向凸台的结构，和门扇底部的导向滑轮配合，既可以限制门扇的横向窜动，又能避免滑轮脱轨。门扇侧边的密封胶条安装槽做了嵌入式的结构设计，胶条装配后不会突出边框表面，关闭状态下胶条和侧边框体实现面接触密封，相比传统的点接触或者线接触密封，隔音和隔尘效果有明显提升，同时胶条的更换不需要拆解整个门扇，直接从侧边抽拉即可完成更换，后期维护的便捷性很高。

　　从安装边界的尺寸来看，这套结构的单扇门扇适配宽度在七百毫米到一千二百毫米之间，适配高度在两米到两米四之间，上轨的安装预留空间只需要八十毫米，对于吊顶完成面高度有限的空间也能适配，地轨因为采用低平轨设计，既可以做嵌入式安装和地面完成面齐平，也可以直接打胶固定在地面完成面上，不需要对地面做开槽处理，对于旧房改造的场景非常友好，不会破坏原有地面的铺装结构。门扇和边框的配合间隙控制在两毫米，既给加工和安装预留了足够的公差调整空间，又不会因为间隙过大导致密封性能下降，所有的型材连接角码都做了隐藏式设计，组装完成后外表面看不到任何连接螺丝或者角码外露，完全符合极简风格的外观要求。

　　在结构设计的思路上，这套截面没有追求过多的复杂功能，而是把核心的滑动顺畅度、结构耐久性、安装便捷性三个核心需求做了平衡，比如滑轮组件采用了可调高度的设计，安装的时候可以通过门扇底部的调节螺丝调整门扇的水平度，哪怕地面有轻微的不平整，也可以通过滑轮高度调整来保证门扇的垂直，避免出现门扇和边框摩擦的问题。边框的型材截面做了通用化设计，左边框、右边框、上框可以采用同一种型材裁切，不需要单独开不同的挤压模具，能有效降低型材开模的成本，对于批量生产的厂家来说，通用化的型材截面也能减少库存的积压，不同尺寸的门扇只需要调整型材的裁切长度即可，不需要更换型材品类。

　　很多新手设计师在做推拉门设计的时候，往往只关注外观的视觉效果，忽略了截面内部的配合细节，比如滑轮的安装位深度不够，导致滑轮承重后脱出，或者密封胶条的安装槽尺寸和胶条不匹配，装配后胶条容易脱落，这些细节问题在三维建模阶段如果没有做完整的截面装配验证，等到模具开出来或者型材生产出来再调整，就会产生很高的改造成本。这套完整的截面结构建模，把所有配合件的装配关系都做了干涉检查，每个部件的安装位、配合公差都做了实际生产场景的验证，不管是用来做结构设计的参考，还是用来做生产前的结构验证，都能直接对接实际的生产加工流程，不需要再做额外的结构调整。
