两端内螺纹锁紧式管路快速耦合接头

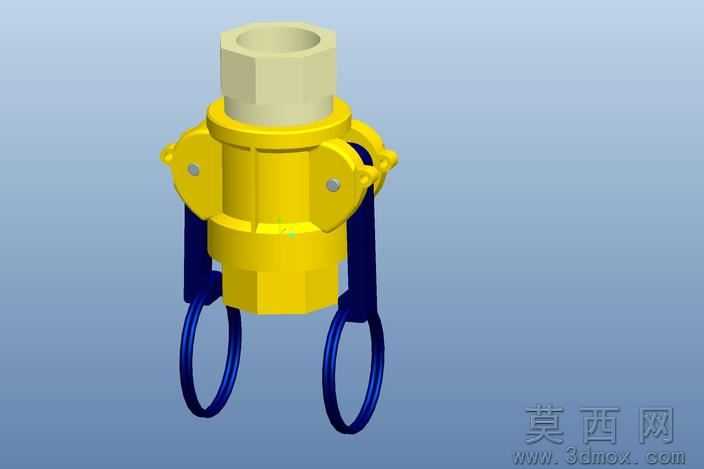

本模型为管路快速耦合接头，采用三维参数化建模方式完成全结构设计，建模过程中严格遵循机械加工公差规范，对各配合部位预留合理装配间隙，保证虚拟装配与实际生产装配的一致性。模型整体采用上下对称式结构布局，上端为内螺纹连接端，采用六角外形结构，方便使用标准扳手进行拧紧操作，螺纹参数符合通用管路连接标准，可适配对应规格的流体输送管路。中部为接头主体基座，采用高强度工程塑料质感的黄色材质表现，基座两侧对称设置铰接式锁紧卡扣结构，卡扣通过销轴与主体基座实现铰接连接，销轴部位做了细节还原，清晰呈现铰接转动副的结构特征。卡扣下端设置环形拉环结构，采用深蓝色金属质感材质，表面做光滑抛光处理，拉环与卡扣为一体化结构设计，操作时拉动拉环即可带动卡扣完成解锁动作，实现接头的快速分离。下端同样为内螺纹连接端，与上端结构参数保持一致，可与对应规格的外接管路实现快速对接。渲染阶段采用柔和的漫反射光源设置，避免金属部件出现过曝反光，同时对塑料主体部分做了细微的磨砂质感处理，区分不同部件的材质差异，整体光影效果均匀，能够清晰展现接头各部位的结构细节与装配关系。设计过程中重点考量了接头的操作便捷性与连接可靠性，对称式双卡扣结构能够保证连接时的受力均匀，避免单侧锁紧导致的密封失效问题，铰接结构的转动行程经过合理校核，保证卡扣在锁紧与解锁状态下都能保持稳定的位置，不会出现松脱晃动的情况。整体结构无冗余设计，所有部件都具备对应的功能属性，既满足快速耦合释放的使用需求，也符合通用五金配件的标准化设计要求，可直接用于流体输送系统的虚拟装配验证、产品展示以及生产加工参考。
