IDSA徽章齿轮联动结构创意设计

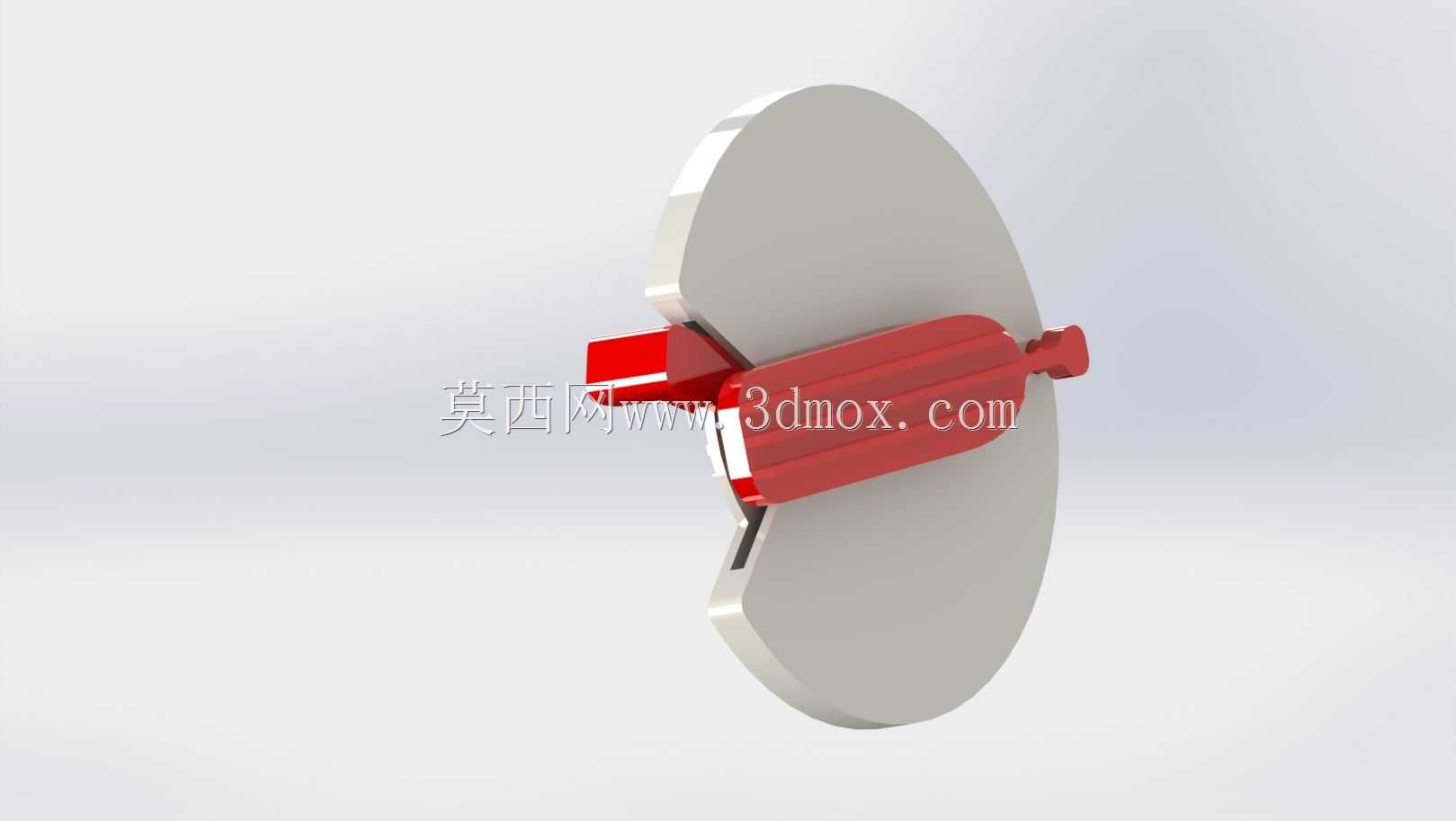

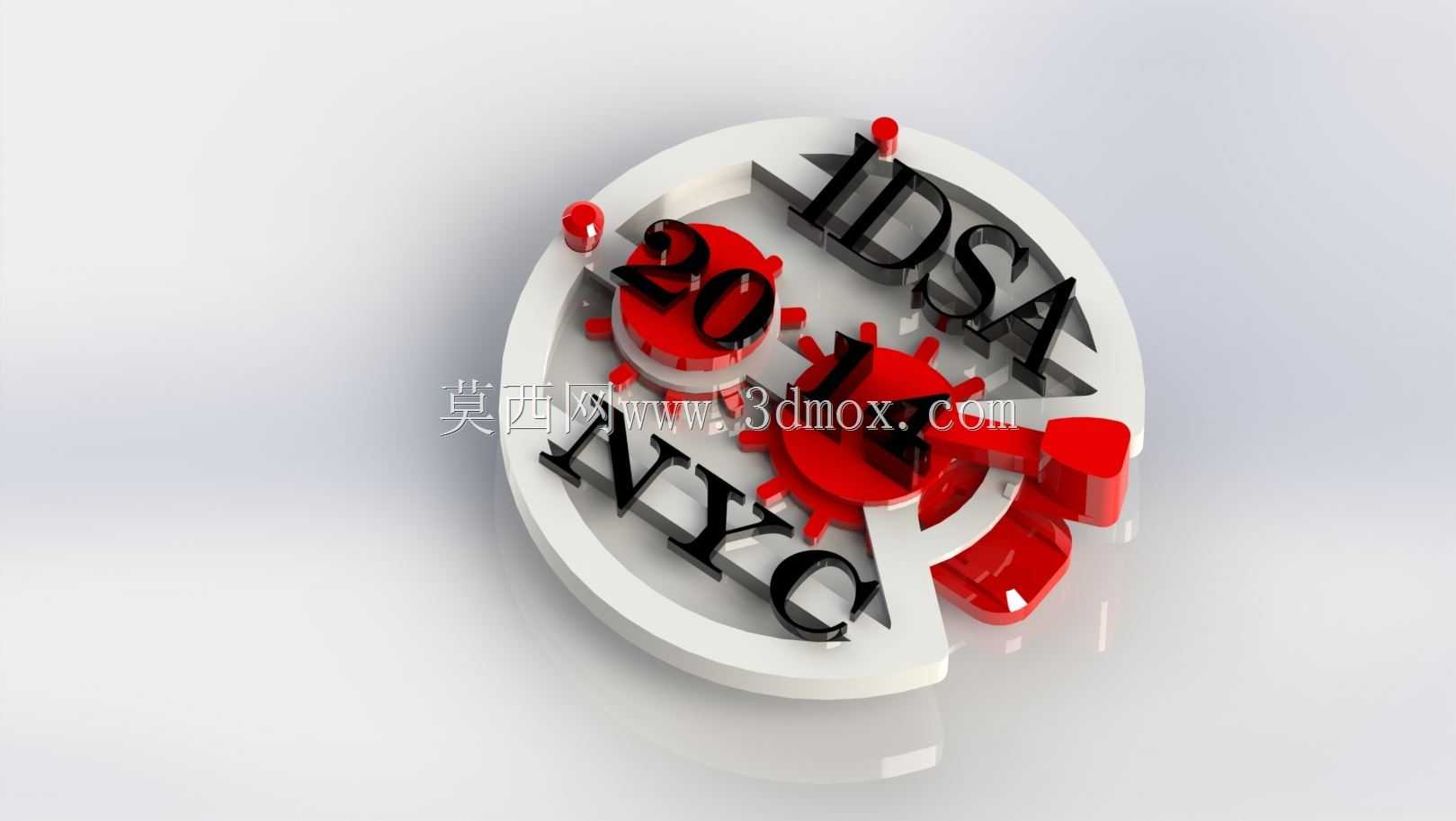

　　这款徽章类立体结构设计，核心围绕多组运动部件与齿轮传动的集成展示展开，没有采用冗余的过度设计逻辑，所有结构排布都服务于印刷工艺能力的呈现需求。从实际应用场景来看，这类结构可直接用于行业赛事纪念徽章、创意文创配饰、机械主题展示摆件等场景，区别于传统平面印刷徽章，其自带的可动齿轮结构能让使用者直观感受到精密机械结构的趣味性，也能作为工业设计成果的微型展示载体，在行业交流、赛事纪念、文创周边等场景中传递机械设计的精巧感。

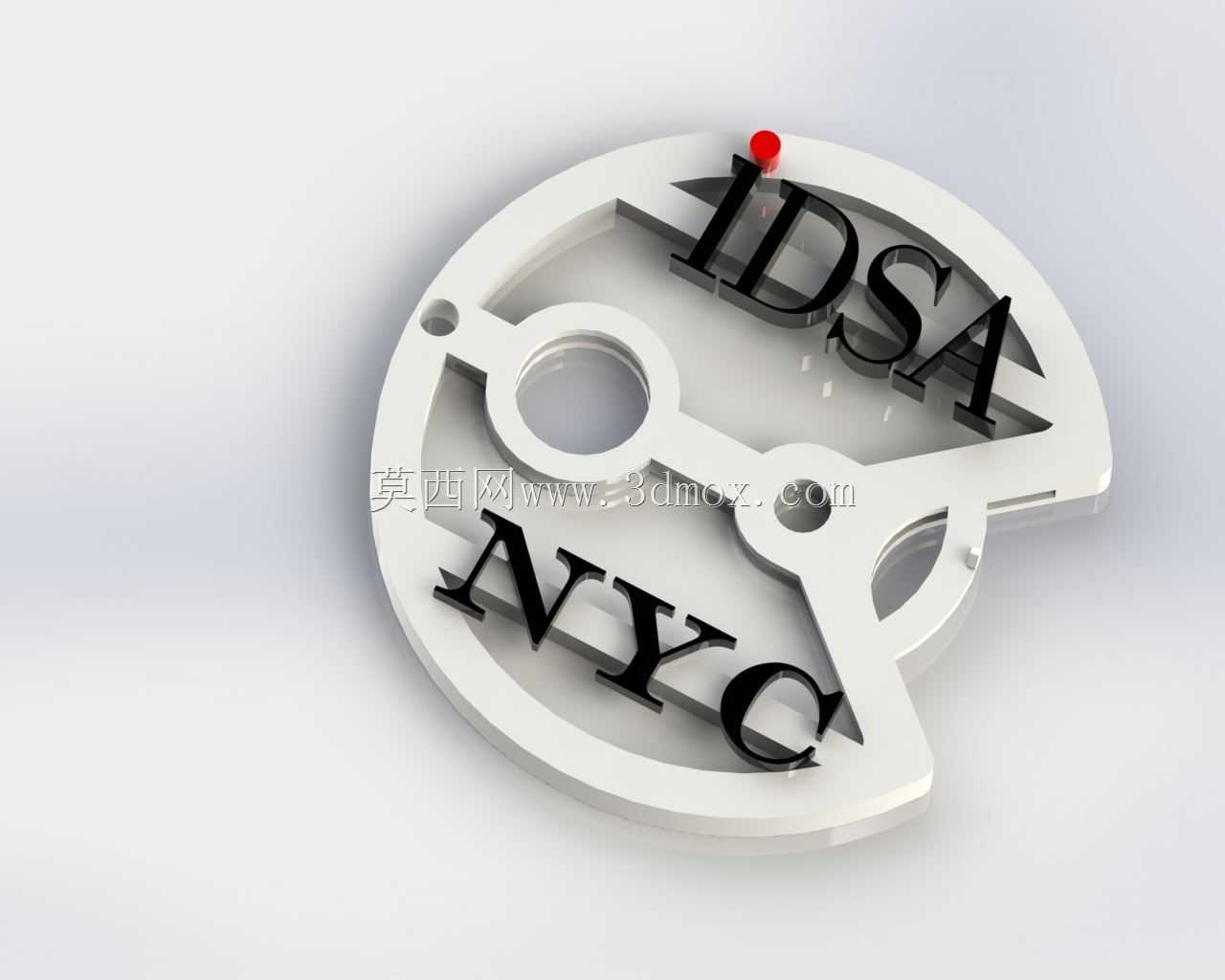

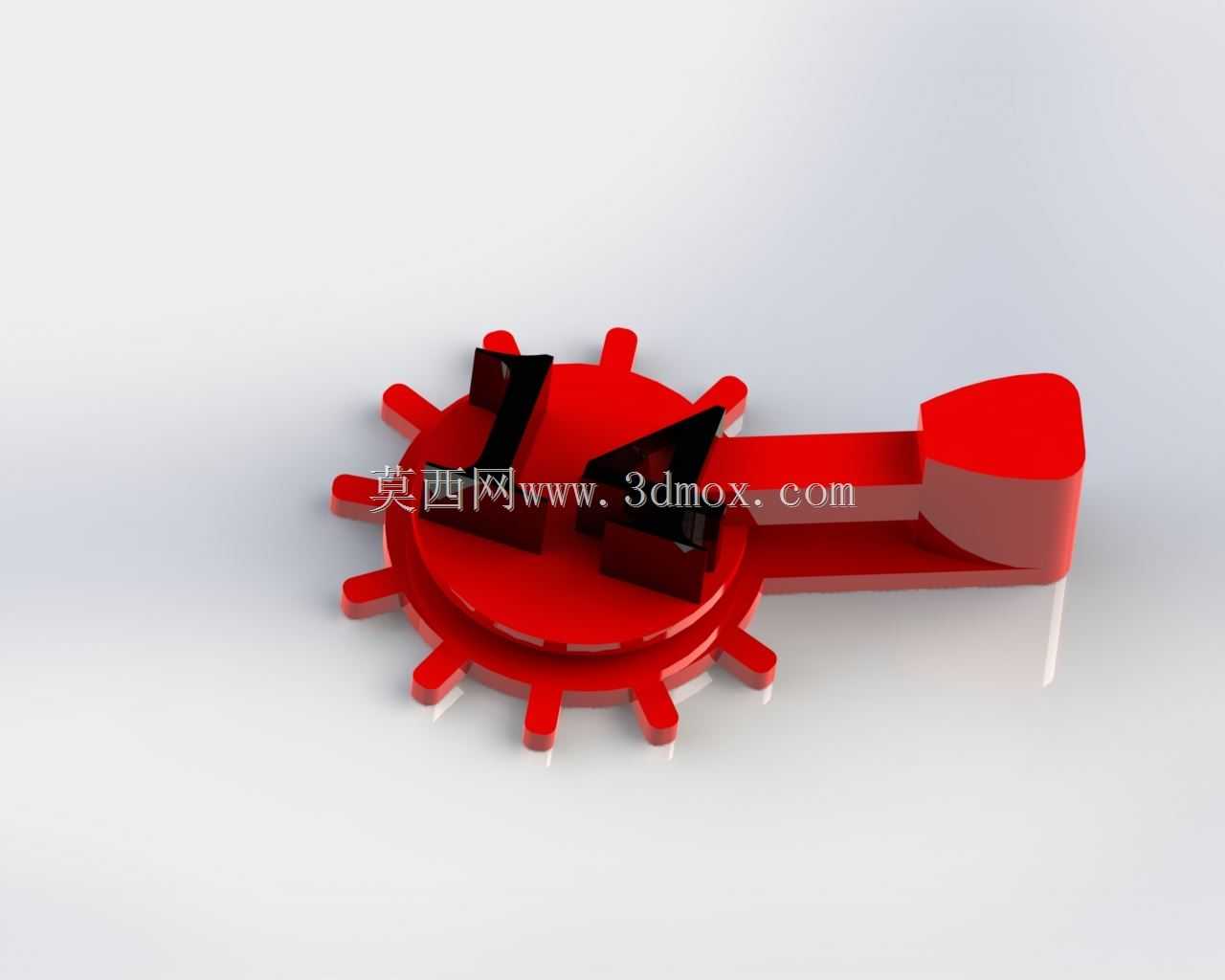

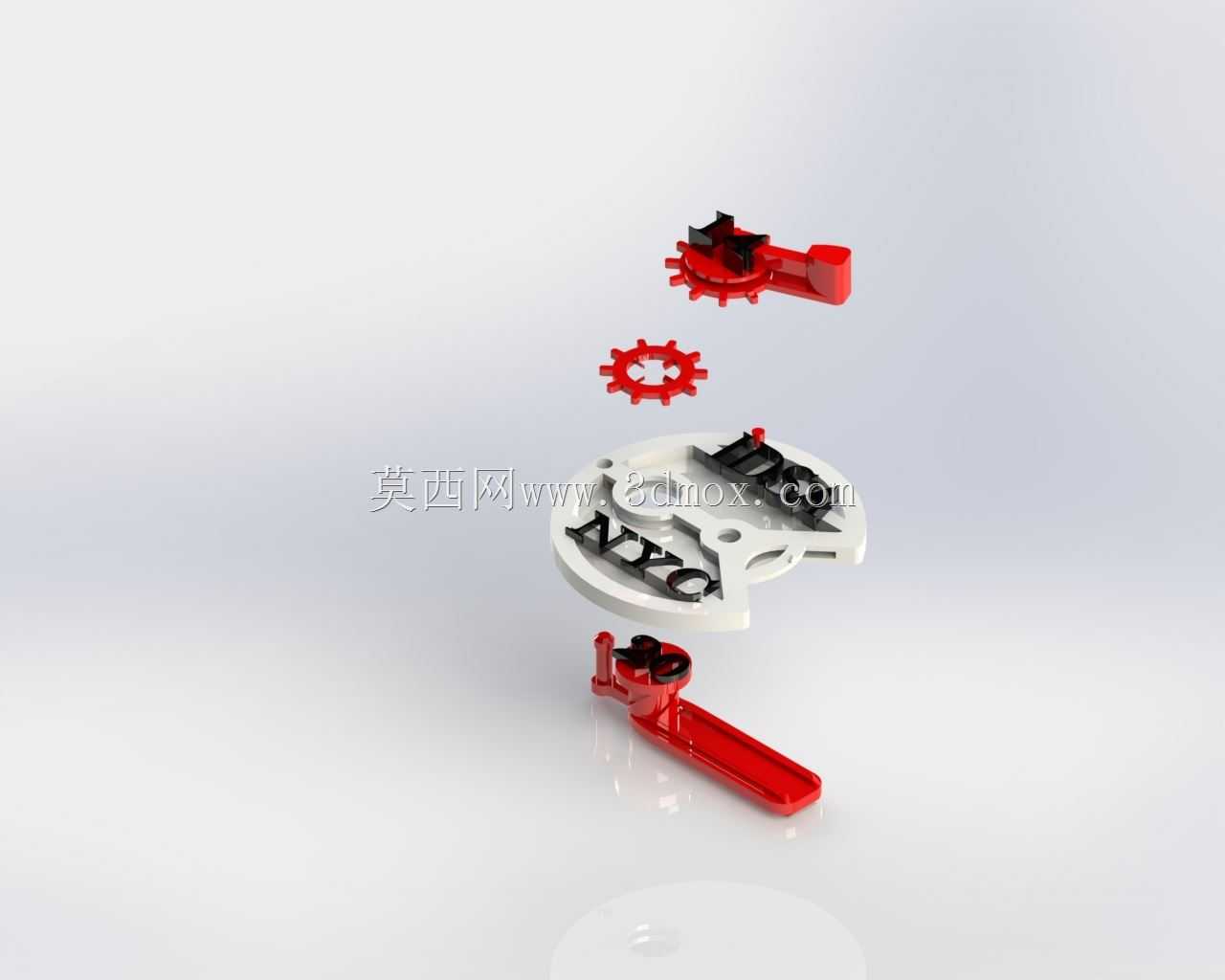

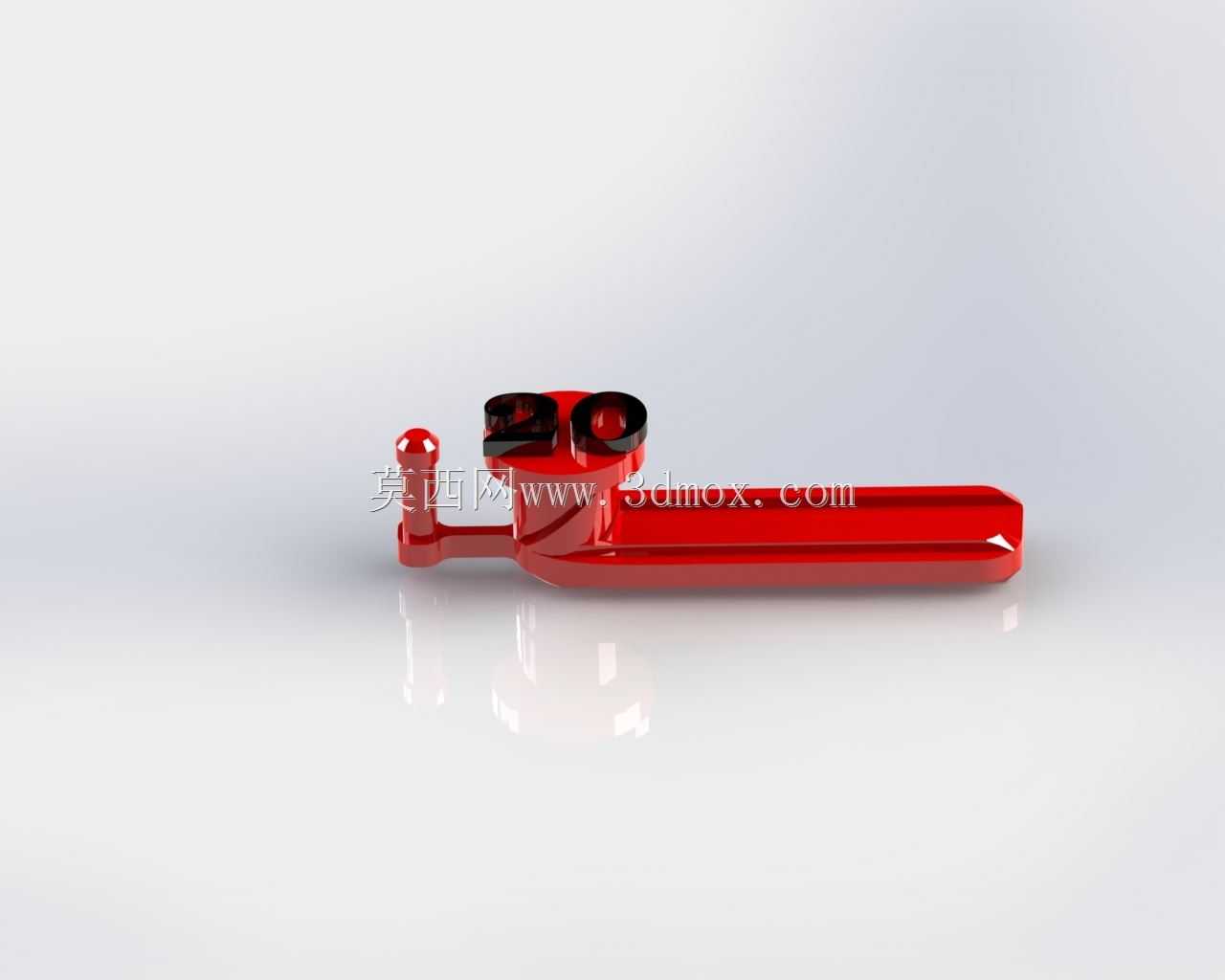

　　从功能特性来看，整个结构以环形基底作为承载主体，基底上集成了多组不同模数的齿轮传动副，所有齿轮都采用内嵌式安装，与环形基底的安装槽位保持0.15mm的单侧间隙，既保证齿轮转动时无卡滞，也避免间隙过大导致的齿轮松脱问题。标识字符采用凸起式立体结构，与环形基底一体成型，字符凸起高度控制在1.2mm，既保证视觉识别度，也不会对齿轮的运动行程造成干涉。传动结构的输入端设计了外露的拨动凸点，使用者只需轻拨凸点就能带动整组齿轮联动，所有传动比经过反复校核，保证拨动时的阻尼感均匀，不会出现传动死点。

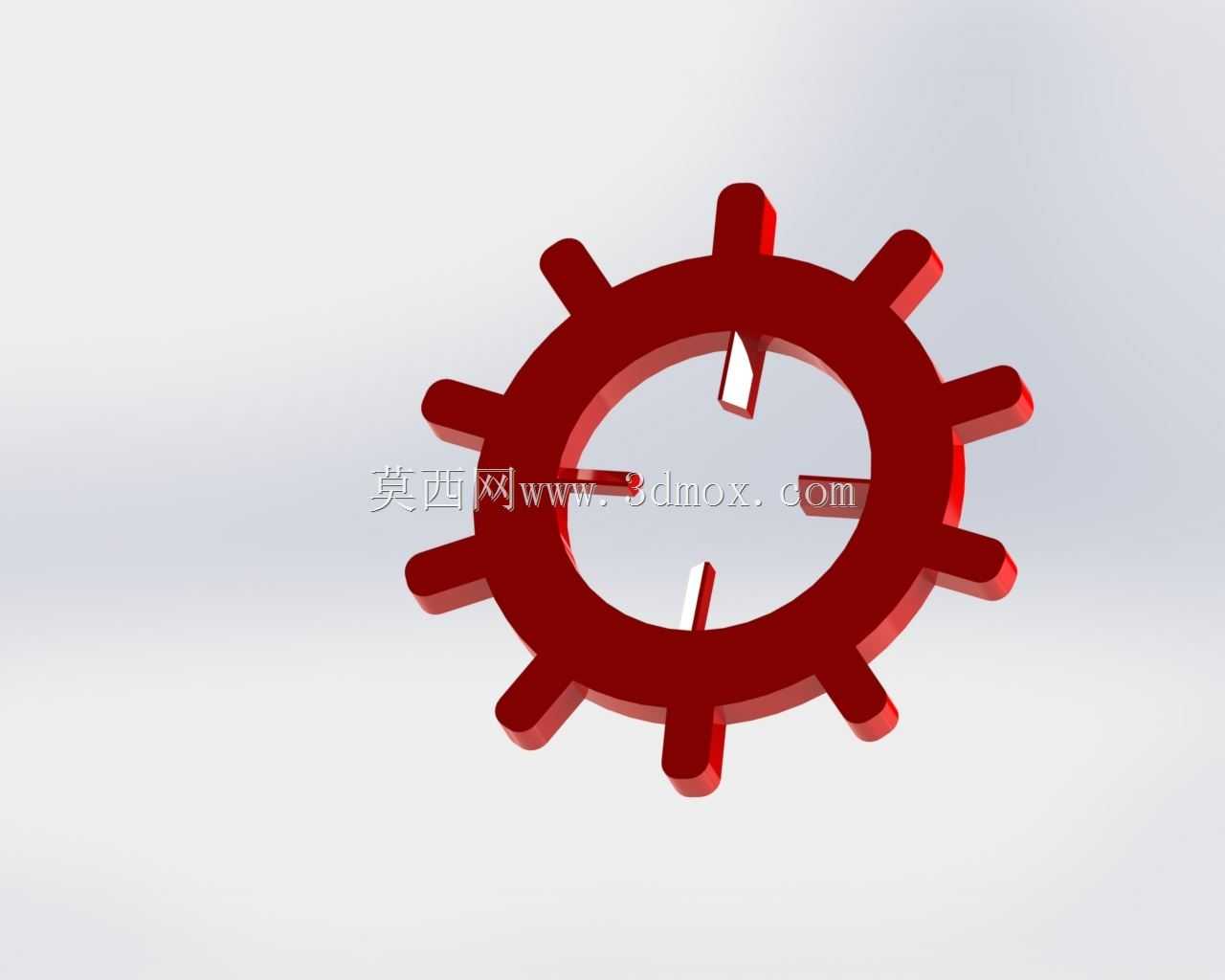

　　设计思路上，没有刻意追求复杂的传动级数，而是把重点放在印刷工艺可实现的结构精度边界探索上——传统的微型齿轮结构往往需要开模注塑或者精密机加工才能实现，而这款设计的所有结构尺寸都适配印刷成型的工艺要求，最小的齿轮齿顶圆直径控制在3mm，齿厚0.8mm，齿根圆角0.1mm，完全在印刷工艺的成型精度范围内，不需要额外的支撑结构就能完成成型，后续也不需要复杂的后处理工序，去除支撑毛刺后即可直接装配使用。环形基底的外径控制在45mm，厚度5mm，整体尺寸和常规的纪念徽章尺寸保持一致，背面预留了标准的别针安装位，安装位的沉台深度1mm，适配市面上通用的徽章别针配件，不需要额外定制安装固件。

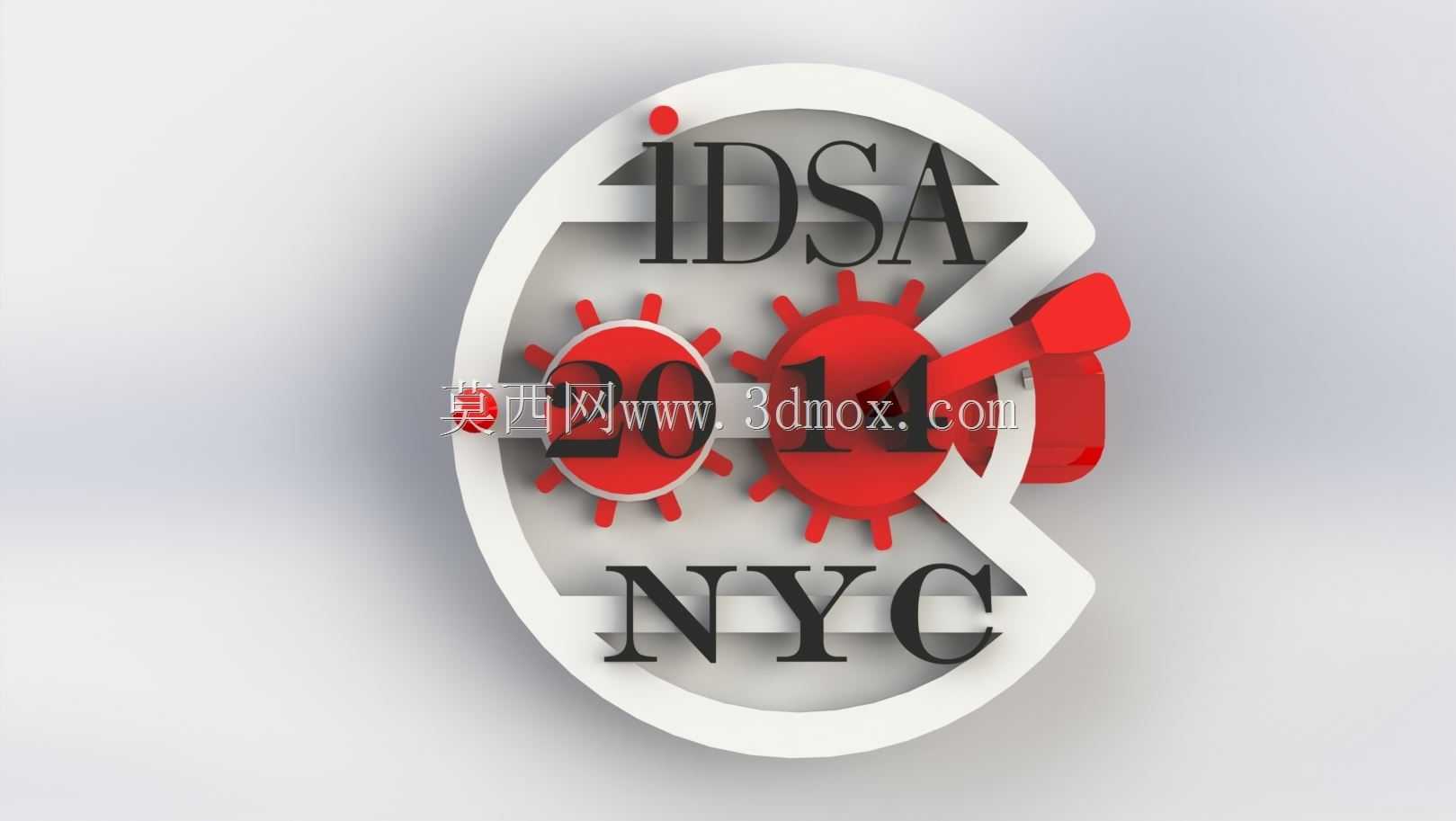

　　安装边界方面，所有运动部件的运动行程都做了限位设计，齿轮的转动角度被限位结构控制在120度范围内，避免齿轮转动过度导致的脱齿问题，所有凸起结构的边缘都做了R0.3mm的圆角处理，没有尖锐棱角，作为随身配饰使用时不会勾刮衣物或者划伤皮肤。结构的壁厚整体控制在1.2mm，既保证成型后的结构强度，不会因为轻微挤压出现断裂，也不会因为壁厚过大导致成型过程中出现形变。不同功能的结构部件采用了差异化的色彩区分，传动部件采用醒目的红色，标识字符和基底采用黑白配色，视觉层次清晰，即使在静止状态下也能快速识别出结构的传动部分和标识部分。

　　从结构设计的细节来看，齿轮的啮合侧隙控制在0.1mm，既保证传动顺畅，也不会因为侧隙过大导致传动空程过大，每一组齿轮的轴孔都采用了自润滑的结构设计，轴孔内径比对应安装轴的外径大0.08mm，成型后不需要额外添加润滑介质就能实现顺畅转动，长期使用也不会出现磨损卡滞的问题。基底的背面做了0.5mm深度的减重槽，在不影响结构强度的前提下降低整体重量，作为随身徽章佩戴时不会因为重量过大导致衣物拉扯变形。所有结构的拔模角度控制在1度，适配印刷成型的工艺特点，成型过程中不会出现脱模变形的问题，成型后的尺寸精度可以控制在±0.1mm范围内，完全满足微型传动结构的装配精度要求。
