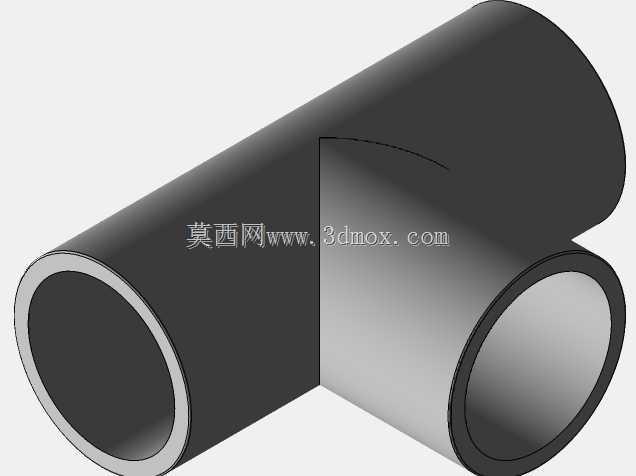

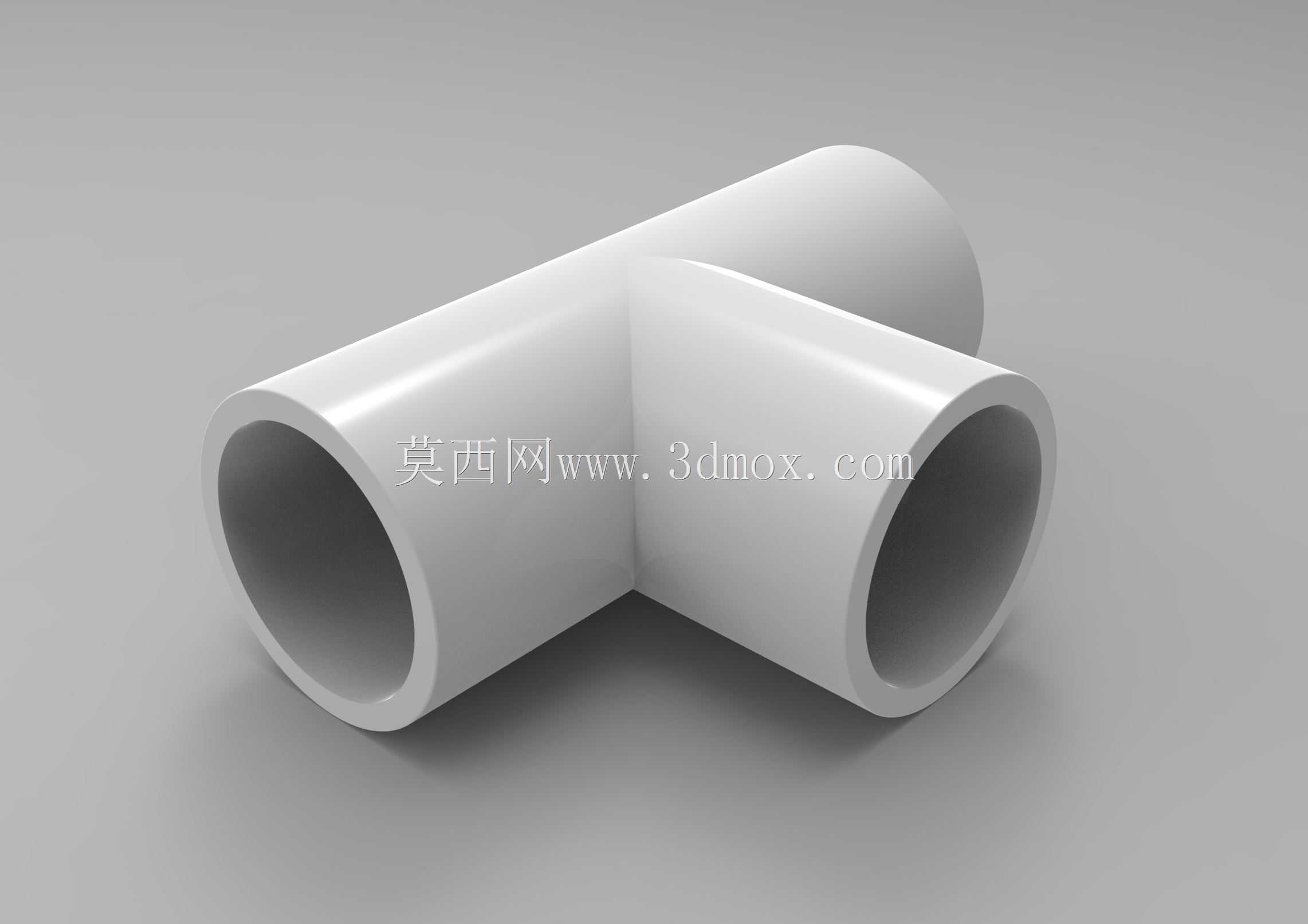

等径PVC给水三通管路连接构件

　　日常民用给排水、家装卫浴管路布设场景里，这类等径三通是最常见的管路分流连接件，主要作用是在直线路由的管段上，引出垂直方向的支路管线，实现单路进水、双路出水的流体分配，或是反向实现两路流体的合流输送，适配常温常压下的生活冷水、温水输送工况，也可在低压气动回路、小型化工试剂输送管路中作为分流构件使用。从结构设计逻辑来看，这款三通采用等径正交布局，三个接口的公称通径完全一致，主体为一体注塑成型的PVC材质结构，不存在拼接焊缝，整体承压能力均匀，不会出现接缝处应力集中导致的渗漏问题。三个承口的内壁都做了均匀的止退环槽，安装时配合PVC专用粘接剂，插入后胶液会填充环槽间隙，固化后形成可靠的密封与轴向固定，避免管路通水后受水压冲击出现接口松脱。

　　主体转角位置做了大圆弧过渡处理，没有直角锐边，一方面是注塑工艺的脱模需求，避免注塑冷却过程中转角处出现应力开裂，另一方面也能降低流体流经转角时的局部阻力，减少管路系统的压损，避免转角处长期受流体冲蚀出现过早老化。从安装边界来看，这款三通适配外径21.5mm的硬质PVC管材，三个接口的承插深度统一为18mm，安装时需要在管材端部标记插入深度线，确保管材完全插至承口底部，避免插入深度不足导致粘接面积不够、接口承压能力下降。三通的主体外轮廓最大回转半径为32mm，管路布设时需要预留足够的安装空间，尤其是垂直引出的支路方向，要预留出管材插入、粘接操作的手部操作空间，不能紧贴墙面或其他构件布设，否则会导致接口无法完全粘接到位。实际工程应用中，

　　这类三通的安装容错率较高，只要粘接前将管材、承口的粘接面擦拭干净，均匀涂刷粘接剂后快速插入并保持15秒左右的固定时间，待胶液初步固化后再松开，接口的密封寿命基本可以和管材本体保持一致。不同于金属材质的三通管件，这款PVC三通整体重量轻，切割、调整都非常方便，不需要套丝、焊接等复杂操作，普通施工人员经过简单培训即可完成安装，非常适合家装水路改造、小型景观供水系统、养殖场地供水管路这类对施工效率要求较高的场景。设计建模过程中，需要重点控制承口的内径公差，公差带控制在+0.1mm到+0.3mm之间，既不能过松导致粘接间隙过大出现渗漏，也不能过紧导致管材无法完全插入承口；同时要保证三个接口的轴线正交度误差控制在0.5°以内，

　　否则安装后会出现管路别劲，长期受内应力作用会加速接口老化开裂。内壁的流道要做光滑处理，不能有注塑飞边、凹坑等缺陷，避免流体中的杂质在缺陷处堆积，长期使用后造成管路堵塞。外壁的加强筋布局也经过优化，在三个承口与主体连接的位置做了局部加厚，既不会过多增加材料成本，又能提升接口位置的抗冲击能力，避免安装过程中敲击、磕碰导致承口开裂。
