丰田MR2前支柱撑杆结构设计

项目分类:汽车类 发布时间:2022-06-28 ID:662349
  • 丰田MR2前支柱撑杆结构设计
  • 丰田MR2前支柱撑杆结构设计
  • 丰田MR2前支柱撑杆结构设计
  • 丰田MR2前支柱撑杆结构设计
  • 丰田MR2前支柱撑杆结构设计

  在跑车车身结构设计中,前支柱区域的支撑构件直接关联车头刚性、悬架安装精度以及碰撞受力传导路径,这款适配丰田MR2车型的前支柱撑杆,是针对该车型前置后驱布局下前舱受力特点开发的结构件。从实际装车场景来看,该撑杆布置于前悬架支柱与车身前围侧结构之间,核心作用是分散车辆过弯时悬架传递到塔顶的侧向力,抑制车头侧倾形变,同时在正面偏置碰撞过程中,可将单侧受力沿杆身传导至另一侧车身结构,降低单侧乘员舱的侵入量。

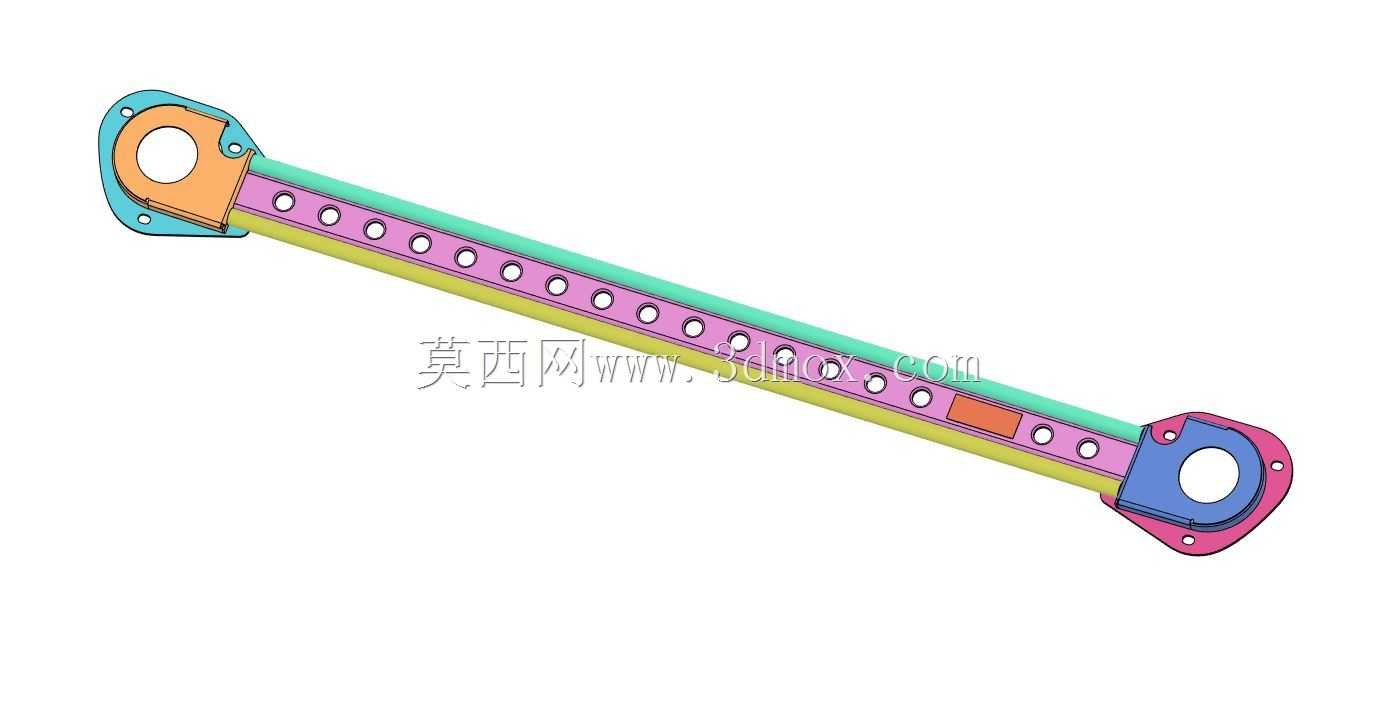

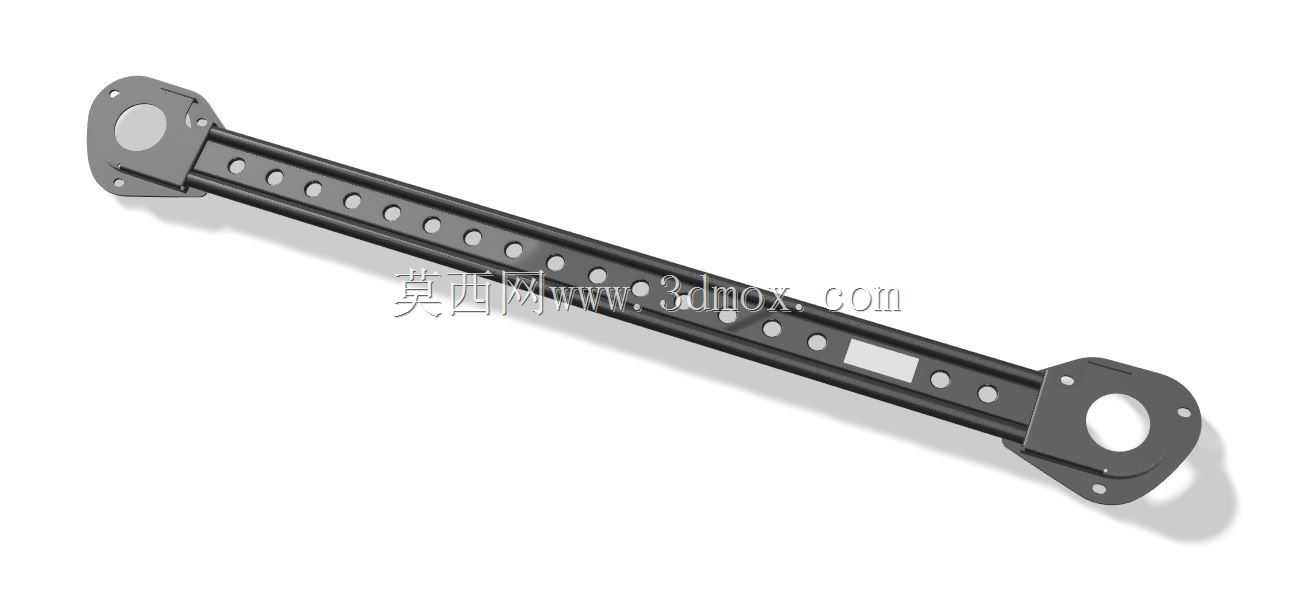

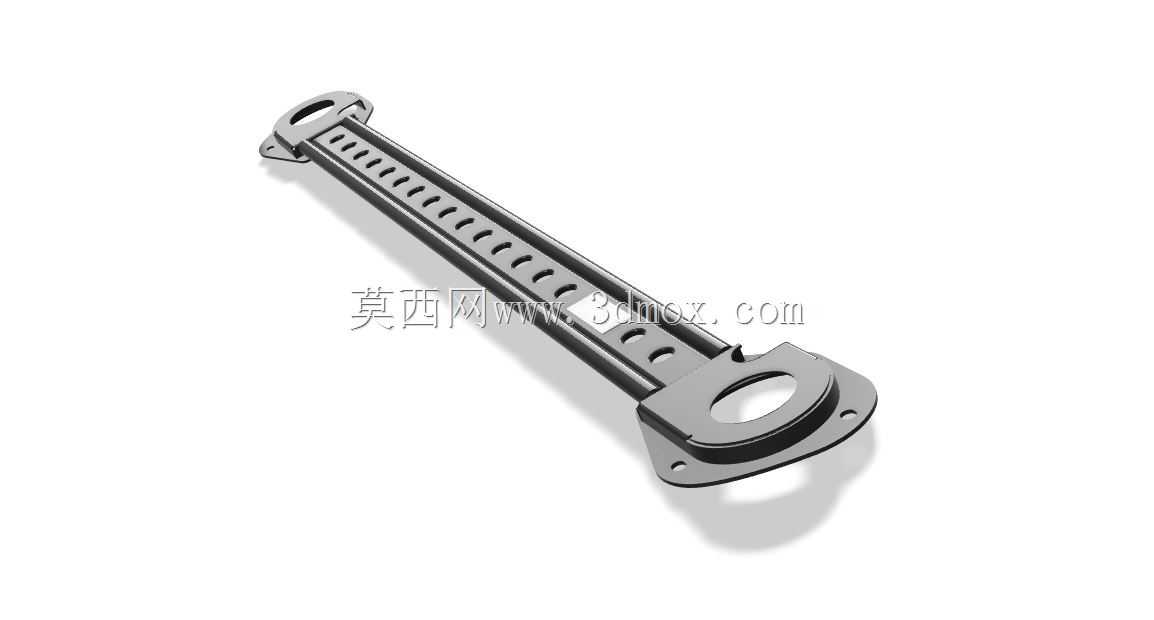

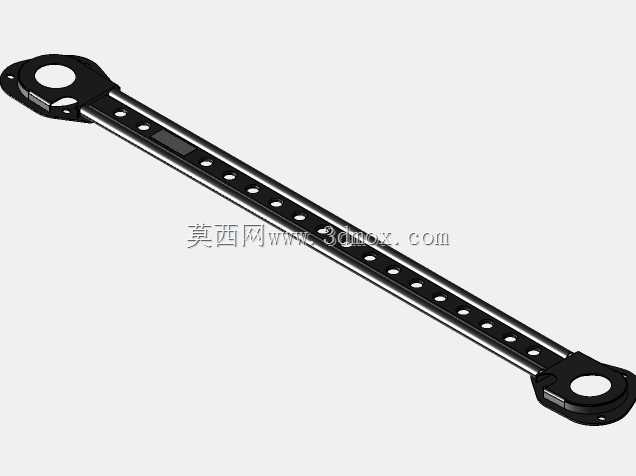

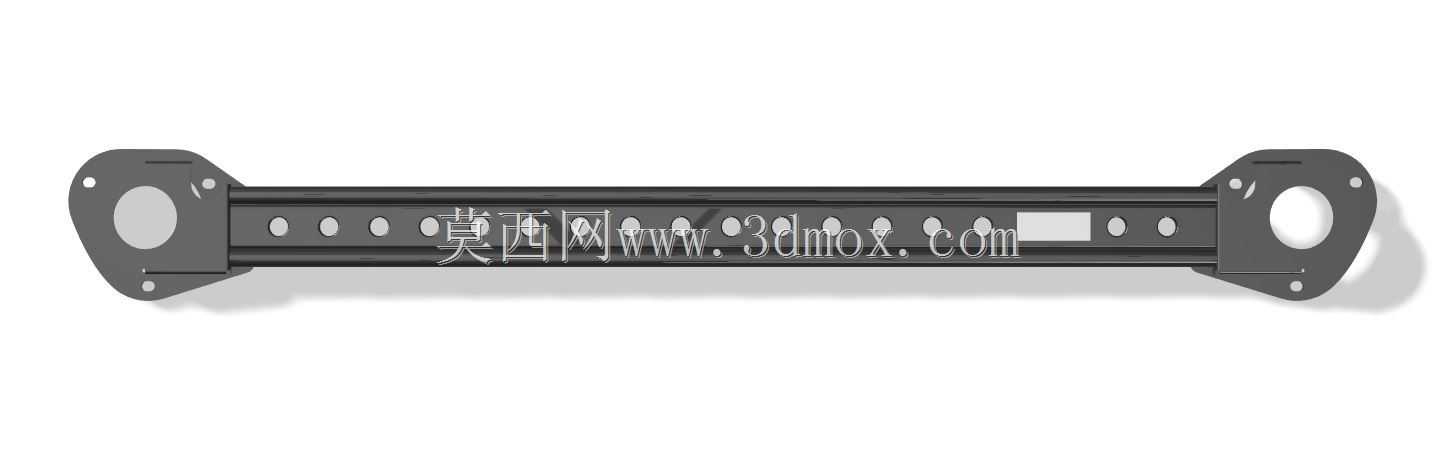

  设计阶段完全依托实车测量数据开展逆向建模,首先确认两端安装面的边界条件:两端带安装孔的法兰盘分别对应前支柱塔顶安装位与车身侧围的固定点位,法兰盘上的孔位严格匹配实车螺栓规格与孔距,其中大直径避让孔用于穿过悬架塔顶的固定螺栓,周边小孔用于撑杆自身与车身、悬架支座的螺栓紧固,安装面的平面度公差控制在0.1mm以内,避免装配后出现应力集中导致的连接松动。杆身采用长条形镂空结构设计,并非为了刻意减重,而是在满足抗弯、抗扭截面系数要求的前提下,通过等距排布的圆孔去除非受力区域的材料,在保证杆身刚性的同时降低构件自身重量,避免给前轴增加过多簧下质量,影响悬架响应特性。杆身截面采用槽型加翻边的结构形式,相比等重量的实心杆或圆管,该截面在承受侧向弯曲载荷时的惯性矩更高,可承受车辆激烈驾驶时产生的最大侧向拉力与压力,不会出现杆身屈曲形变。

  建模过程中首先对两端安装法兰的空间角度进行校准,由于MR2的前支柱带有一定的后倾角与外倾角,撑杆两端法兰面并非平行布置,而是存在对应实车安装角度的空间夹角,建模时通过坐标对齐确保安装后杆身处于无预紧应力的自然状态,避免装配后对悬架定位参数造成干涉。杆身的镂空孔排布经过受力校核,孔位避开杆身的主受力筋线,孔边缘做倒圆角处理,消除应力集中点,防止长期交变载荷下出现疲劳裂纹。杆身中部的方形标识区域用于刻印零件编号与安装方向标记,方便维修装配时快速识别定位,避免装反导致的安装干涉。

  从安装边界来看,该撑杆的整体长度完全匹配ZZW30世代MR2的前舱横向安装空间,安装后不会与前舱内的制动管路、线束、减震器塔顶调整机构产生干涉,杆身与周边部件的最小安全间隙控制在8mm以上,车辆行驶过程中出现悬架跳动、车身形变时也不会发生部件剐蹭。两端法兰的厚度根据螺栓拧紧力矩要求设计,确保螺栓达到规定拧紧力矩时法兰不会出现压溃变形,法兰与杆身的连接位置做圆弧过渡,降低应力集中系数,提升构件的疲劳寿命。

  在实际使用场景中,该撑杆除了提升车身刚性外,还可作为前舱内其他附属部件的安装依托,部分改装场景下可在杆身上固定制动管路固定卡、传感器支架等附件,杆身的镂空孔也可作为线束绑扎的固定点位,拓展了构件的使用场景。建模时充分考虑了量产加工的工艺性,杆身与两端法兰可采用冲压焊接工艺成型,所有弯折位置的圆角半径均满足冲压工艺要求,焊接位置预留足够的焊接搭接量,无需额外设计复杂的工装夹具即可完成批量生产,焊接后整体做电泳防锈处理,可适配车辆底盘区域的潮湿、多泥沙的使用环境,避免长期使用出现锈蚀失效。
