任天堂Switch便携游戏主机结构外观设计

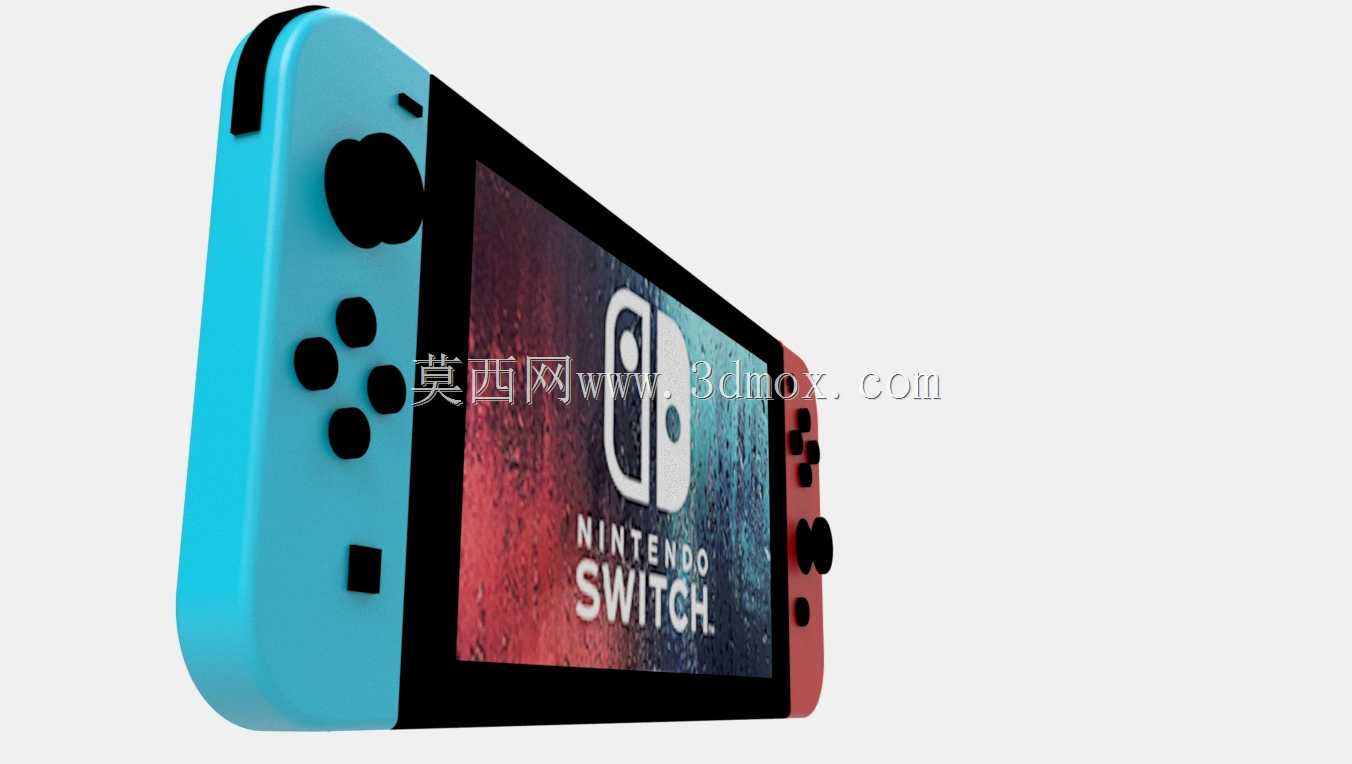

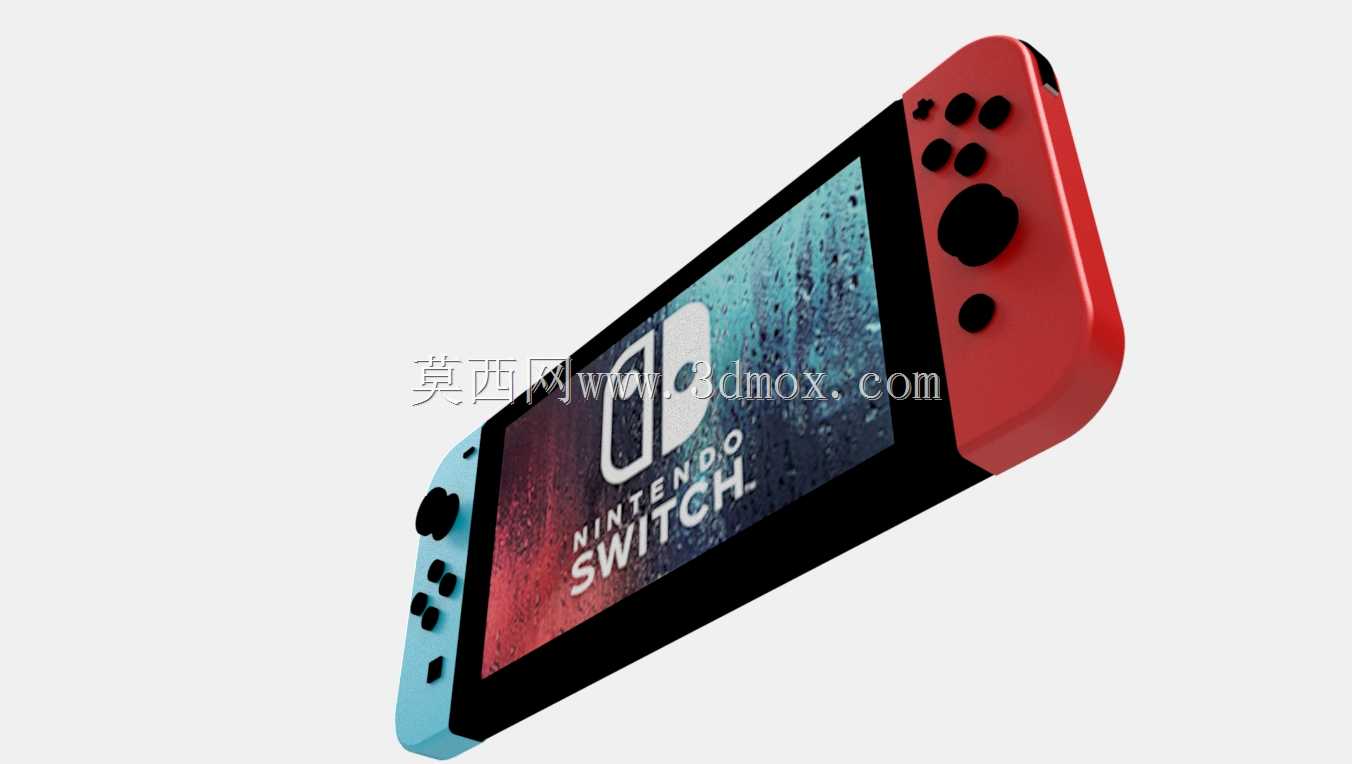

　　本次建模的对象为任天堂Switch形态的便携游戏主机，从结构设计角度看，这类产品属于手持消费电子与桌面娱乐设备结合的跨界品类，建模过程中需要同时兼顾手持握持的人机工程边界、桌面放置的支撑稳定性、可拆卸部件的装配间隙三类核心约束。首先从实际使用场景拆解结构逻辑：该设备存在三种典型使用状态，分别是单手持握的掌机模式、左右手柄拆分的桌面分享模式、接入底座的主机模式，三种状态下的受力点、装配配合面、外观可视面完全不同，建模时需要分别对不同状态下的结构干涉做校验。掌机模式下，整机的握持宽度控制在成年人手掌自然张开的握持范围内，左右手柄的握持区域做了符合指腹弧度的曲面收边，背部的支撑凸起高度刚好贴合掌心位置，避免长时间握持产生的硌手感，

　　手柄上的按键布局按照拇指自然活动范围排布，方向键与功能键的中心距、摇杆的凸起高度都符合手持操作的人机尺寸要求，避免操作时的手指干涉。左右手柄与主机主体的连接采用滑轨式装配结构，建模时需要严格控制滑轨的配合公差，既要保证装配后的连接强度，避免手持时手柄松脱，又要保证拆卸过程的顺滑度，滑轨的止退结构设置在手柄端部，装配到位后有明确的卡位反馈，同时在手柄侧面设置了拆卸解锁按键，按键的按压行程与卡位结构的脱开行程做匹配，避免出现按动解锁键后手柄无法顺利滑出的问题。主机主体的核心区域为显示屏安装位，屏幕边框的宽度做了等宽控制，既可以容纳屏幕的固定胶层与排线走线空间，又能保证正面外观的视觉协调性，屏幕下方的主机本体内部预留了主板、电池、

　　散热模块的安装空间，背部的支架结构采用隐藏式转轴设计，打开后可以将主机支撑在桌面形成合适的观看角度，支架的转轴阻尼经过调校，能够在不同支撑角度下保持稳定，不会出现自行倾倒的问题。从安装边界来看，整机在掌机装配完成状态下，所有外凸部件都不会超出握持轮廓范围，摇杆的最大下压行程、按键的凸起高度都控制在外壳轮廓的安全范围内，避免放置时按键被误压；左右手柄拆分后，单个手柄的尺寸符合单手握持的尺寸要求，手柄侧面设置的SL、SR按键刚好位于中指与食指的自然放置位置，不需要刻意调整手型即可操作。桌面模式下，主机背部支架打开后的支撑点与主机底部的两个防滑胶垫形成稳定的三角支撑结构，支撑面的摩擦力足够应对正常操作按键时的推力，不会出现主机滑动的情况。

　　建模过程中对所有外观面的分模线做了隐藏处理，分模位置设置在外观曲面的转折棱线处，避免在光滑可视面上出现明显的合模痕迹，外壳的壁厚按照消费电子类产品的常规壁厚做均匀设置，转角位置都做了足够的圆角过渡，避免注塑生产时出现应力集中导致的外壳开裂问题，同时圆角过渡也能提升手持时的触感，避免锐边划伤手部。手柄上的所有按键都做了防呆设计，不同功能的按键通过形状、颜色做区分，避免用户装配或者操作时出现混淆，摇杆的帽部采用凹陷的曲面设计，贴合拇指指腹的形状，操作时不容易打滑。主机顶部的电源键、音量键、散热出风口位置都做了结构避让，出风口的格栅条宽度与间隙做了合理设置，既保证通风散热的效率，又能避免异物进入主机内部，接口位置设置在主机底部，接入充电线或者底座时不会影响左右手柄的装配与手持操作。从结构强度角度看，主机与手柄的连接滑轨位置做了局部加厚处理，因为该位置是装配时的主要受力点，频繁拆装容易出现结构磨损，加厚处理可以提升部件的使用寿命，手柄的握持区域内部设置了加强筋结构，在不增加外壳壁厚的前提下提升握持时的结构强度，避免用力握持时出现外壳形变的问题。
