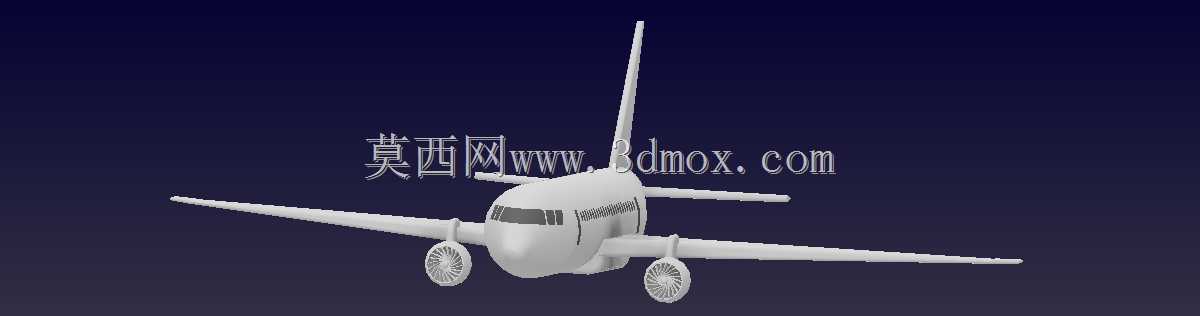

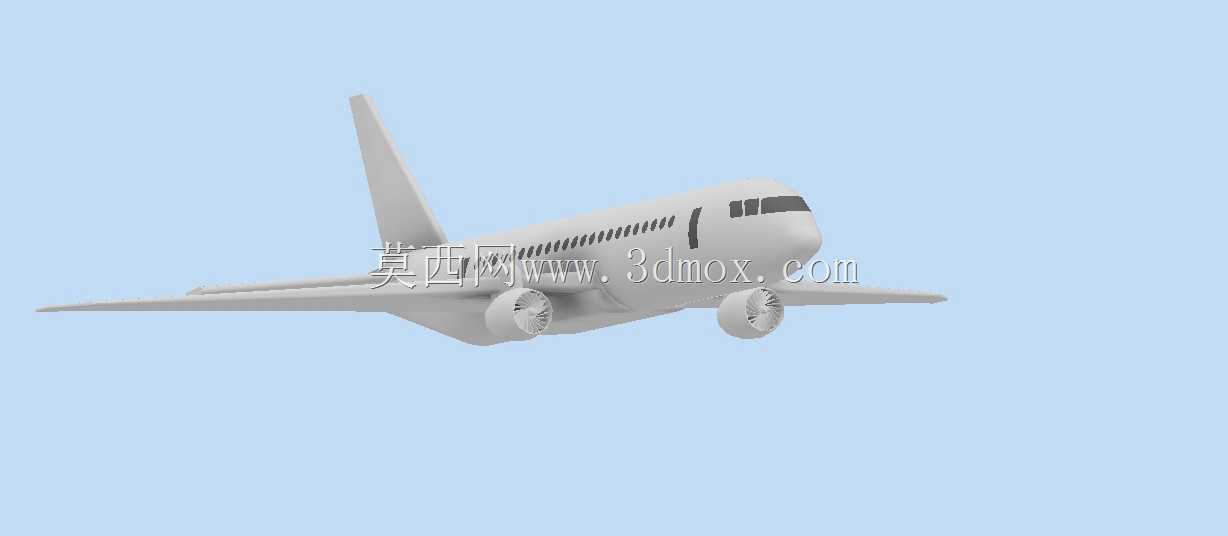

民用喷气式民航客机简化三维结构模型

　　本次构建的民用喷气式客机三维模型，核心面向航空科普教具开发、场景可视化渲染、基础航空结构认知教学等场景使用，在建模过程中优先还原了干线客机的主流气动布局特征，没有过度纠结于细碎的非结构零部件，整体结构逻辑完全贴合真实民航客机的设计框架。从实际应用角度出发，这类简化模型在航空类职业院校的基础教学课件制作、民航服务类专业的场景搭建、城市交通规划可视化项目的空域元素补充中都有很高的适配性，不需要使用者花费大量时间清理冗余的曲面碎面，导入通用渲染引擎后可以直接完成材质赋予与场景摆放。模型的主体结构分为机身、机翼、尾翼、动力吊舱四个核心模块，机身采用常规的宽体客机截面设计，前部预留了驾驶舱风挡的曲面结构，

　　机身侧面沿纵向排布了连续的客舱舷窗凹陷特征，舷窗的间距参考了主流单通道客机的实际布局比例，没有出现排布错位或者间距失衡的问题；机翼采用下单翼布局，机翼的后掠角参考了高亚音速客机的常规设计角度，机翼前缘与后缘的襟翼、缝翼结构做了简化的凸起特征，既保留了结构辨识度，又不会因为细碎的翼面结构增加模型的面数负担。尾翼部分包含垂直尾翼与水平尾翼两个组件，垂尾的后掠角度与机身的衔接过渡做了平滑处理，没有出现曲面断层或者衔接缝隙，水平尾翼布置在垂尾根部的机身两侧，安装角度参考了真实客机的配平需求预留了微小的安装角，在做飞行动画模拟时可以直接匹配尾翼舵面的转动逻辑。动力吊舱采用翼下吊装的布局，左右机翼下方各布置一个涡轮风扇发动机的简化模型，

　　吊舱与机翼之间的挂架结构做了等比例还原，挂架的安装位置避开了机翼的增升装置区域，完全符合真实客机的动力系统布置逻辑。从尺寸边界来看，模型整体的长宽高比例严格参考真实单通道客机的尺寸比例，机身长度与翼展的比例控制在1.1:1左右，机身直径与机身长度的比例符合常规窄体客机的尺寸范围，在导入三维场景时可以直接按照真实场景的比例缩放，不需要反复调整各部件的比例匹配关系。建模过程中所有的曲面都采用了G1连续过渡，机身与机翼、尾翼、发动机吊舱的衔接位置都做了圆角处理，没有尖锐的棱角或者破面问题，即使直接用于3D打印的基础原型，也只需要少量的模型修复就可以满足打印要求。在结构设计思路上，这个模型没有追求极致的细节还原，

　　而是把重点放在了整体气动外形的准确性上，省略了内部的客舱结构、起落架舱、管路线路等非外观组件，对于只需要外部外观展示的使用场景来说，这种简化程度刚好平衡了模型精度与使用流畅度，不会因为模型面数过高导致场景卡顿，也不会因为过度简化丢失客机的核心识别特征。比如发动机吊舱部分只还原了外涵道与进气道的整体外形，没有做内部风扇叶片的细节，在做远距离场景渲染时完全可以满足视觉要求，如果使用者有更高的细节需求，也可以在现有模型的基础上单独拆分部件做深化设计，不需要重新搭建整体的机身框架。另外模型的所有部件都做了独立的分组，机身、机翼、垂尾、平尾、发动机都可以单独选中赋予材质，在做飞行动画演示时，可以单独给舵面、发动机部件设置动画关键帧，不需要重新拆分模型组件。对于刚接触航空类建模的从业者来说，这个模型也可以作为基础的拓扑参考，顺着现有的曲面布线逻辑，可以快速掌握飞行器类曲面建模的布线规律，理解大曲率曲面的平滑过渡处理方式，避免在建模初期出现曲面褶皱、布线混乱的问题。在实际的项目应用中，这类简化客机模型还可以用于机场场景的配套元素搭建，搭配航站楼、廊桥、地勤设备等模型，可以快速完成机场整体场景的构建，不需要单独花费时间制作飞机主体，大幅提升场景搭建的效率。
