双轮结构滑板车行走轮三维设计

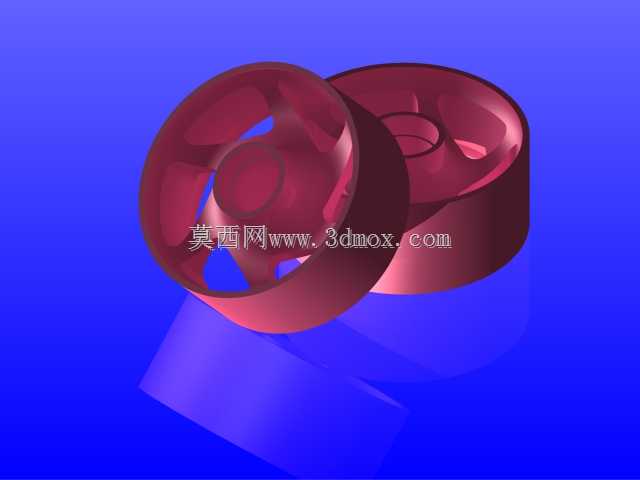

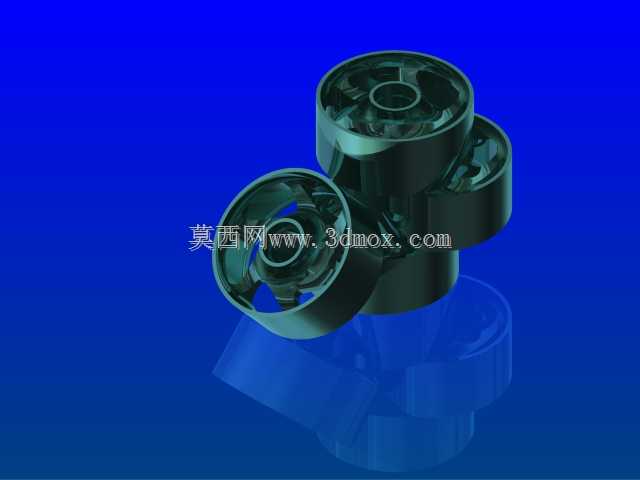

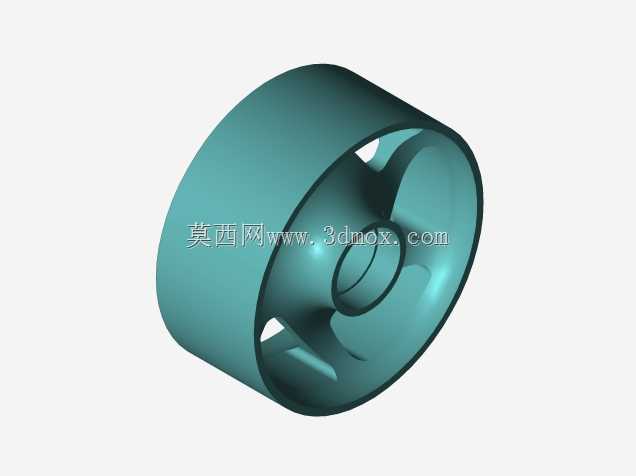

　　在短途代步装备的结构设计体系中，行走轮作为直接接触地面、承载整车载荷与用户体重的核心部件，其结构合理性直接决定了滑板车的滑行顺畅度、转向灵活性与使用寿命。本次呈现的双轮结构滑板车轮，采用对称式轮体布局设计，轮体主体为半通透辐条式结构，轮毂中心预留标准轴承安装位，可适配常规滑板车的轮轴安装尺寸，轮缘位置做了圆弧过渡处理，能够匹配不同硬度的PU轮面包覆需求，兼顾滑行时的抓地力与减震性能。

　　从实际应用场景来看，这类轮组不仅可用于常规儿童滑板车、成人通勤滑板车的原配轮组替换，也可适配小型短途代步设备、便携折叠载具的行走机构，在平整铺装路面、小区步道、室内场馆等场景下均能稳定工作。轮体的辐条开孔设计并非单纯为了减重，经过受力仿真验证，这种均匀分布的弧形辐条结构，能够在轮体受到垂直冲击载荷时，将应力均匀分散到整个轮辋区域，避免局部应力集中导致的轮体开裂，同时镂空结构可以减少轮体转动时的风阻，在高速滑行时降低不必要的动力损耗，对于电动滑板车而言还能小幅提升续航表现。

　　设计过程中首先明确了安装边界约束：轮毂中心的安装孔直径适配市面上主流的608ZZ标准轴承，轴承位的公差带选用H7配合精度，既能够保证轴承压装时的顺畅度，又不会出现配合过松导致的轮体晃动问题；轮体的总宽度控制在常规滑板车轮叉的安装间距范围内，轮辋的外径尺寸匹配通用的轮面包覆规格，用户后期更换不同硬度的轮面时无需额外修改轮叉结构。轮体的两个端面做了微小的倒角处理，一方面是去除注塑或机加工过程中产生的锐边毛刺，避免装配时划伤操作人员，另一方面也能减少轮体转动时与轮叉侧面的摩擦阻力，防止长时间摩擦导致的轮体偏磨。

　　从功能特性上看，这种一体式轮辐结构相比传统的多辐条拼接轮，整体结构强度更高，不存在拼接缝隙带来的结构薄弱点，在承受侧向冲击力时（比如快速转向、侧方磕碰路沿的场景），轮体不容易出现辐条断裂的问题。轮体中心的轮毂位置做了加厚处理，轴承安装位的深度刚好匹配标准轴承的厚度，压装轴承后轴承端面与轮体端面基本齐平，不会出现轴承突出导致的轮体安装后轴向窜动问题。轮辋的内侧设计有一圈环形卡槽，包覆PU轮面时，轮面内侧的凸筋可以卡入卡槽内，避免长时间滑行后轮面与轮芯发生相对滑动，导致滑行时出现轮面空转、打滑的问题。

　　在实际选型适配时，需要注意轮轴的长度要匹配轮体总宽与轮叉的安装厚度，轮轴两端的锁紧螺母要选用带防松垫片的款式，避免长时间颠簸振动导致螺母松脱。轮体的材质如果选用工程尼龙注塑，需要控制玻纤添加比例在20%-30%区间，比例过低会导致轮体刚性不足，承重后出现形变，比例过高则会导致轮体脆化，受到冲击时容易碎裂。如果是用于电动滑板车的主动轮，还可以在轮毂内侧预留传动齿位，适配同步带传动或者齿轮传动的动力输出结构，无需额外设计传动连接部件，进一步简化整车的传动结构。

　　日常维护层面，这种结构的轮组拆装十分便捷，只需要松开轮轴两端的锁紧螺母，抽出轮轴即可完成轮体的更换，轴承的维护也很方便，只需要用顶针从轮毂中心孔的另一侧将旧轴承顶出，压入新轴承即可完成更换，不需要复杂的专用工具。轮体的镂空辐条间隙足够大，滑行时卷入的泥沙、杂物可以很方便地清理，不会出现杂物卡滞在辐条之间导致轮体转动卡涩的问题。针对不同的使用场景，还可以在轮辋外侧加装装饰盖，既可以提升外观整体性，也能阻挡灰尘、泥水进入轴承位置，延长轴承的使用寿命。
