多螺栓紧固式对接安装法兰组件结构

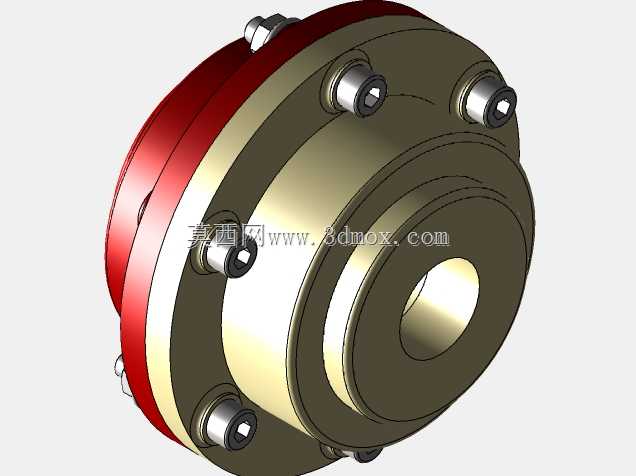

　　这类法兰组件在工业传动、流体管路、旋转轴系对接场景中应用十分广泛，从常规的工业减速机输出端对接、伺服电机与执行机构的轴系联接，到低压流体输送管路的中段对接、旋转工作台的主轴固定，都能见到这类结构的身影。不同于单片式的焊接法兰，该组件采用分体式组合结构，一侧为带定位止口的红色端盖结构，另一侧为带轴孔的主体基座，周向均匀布置内六角圆柱头螺栓实现两部分的锁紧固定，螺栓孔位采用等角度均分排布，保证锁紧时各点位受力均匀，避免局部应力集中导致的联接失效。

　　从实际使用的功能逻辑来看，该组件核心承担三个维度的作用：其一是实现两个独立部件的精准同轴定位，主体基座上的凸台止口与端盖侧的凹槽采用小间隙配合设计，装配时可直接完成径向定位，无需额外调整同轴度，大幅降低现场装配的调试难度；其二是提供足够的轴向锁紧力，周向布置的螺栓按照对角顺序锁紧后，可在两部件结合面产生均匀的压合力，既可以传递旋转工况下的扭矩，也能承受一定的轴向窜动载荷，避免轴系运转时出现联接松脱；其三是预留密封结构的安装空间，两部分结合面处可根据使用场景加装O型密封圈或者密封垫片，满足有防尘、防渗漏要求的工况使用，比如在有切削液飞溅的机床主轴端、有粉尘溢出的粉体输送设备对接处，都能通过加装密封件实现防护效果。

　　设计这类法兰组件时，首先要匹配对接端的轴径尺寸，中心轴孔的公差带通常选用H7级精度，与对接轴采用过渡配合，既保证装配时的顺畅度，也能避免运转时轴与孔之间出现相对晃动。周向螺栓的数量和规格需要根据额定传递扭矩计算确定，比如常规小功率传动场景下采用6颗M6内六角螺栓即可满足使用需求，若应用在大扭矩重载场景，则需要增加螺栓数量或者提升螺栓性能等级，同时螺栓的沉孔深度要保证螺栓锁紧后头部完全沉入法兰端面以下，避免突出部分干涉其他周边部件。法兰的外径尺寸需要结合安装空间确定，通常螺栓中心圆直径要大于轴孔直径的1.5倍以上，保证螺栓锁紧时的力臂足够，同时法兰外缘到螺栓孔的壁厚要满足强度要求，避免锁紧时出现外缘开裂的问题。

　　从安装边界来看，该组件的轴向总长度由端盖厚度、主体基座厚度以及结合面密封件的压缩量共同决定，装配前需要确认对接端的轴向预留空间是否匹配，避免出现装配后轴向尺寸超差导致部件顶死的问题。径向安装空间需要预留出内六角扳手的操作空间，周向每个螺栓位置都要保证扳手可以垂直伸入沉孔完成锁紧动作，若安装位置周边有其他结构遮挡，需要调整螺栓孔的排布角度或者选用沉头深度更浅的螺栓规格。另外，端盖侧的红色部分通常做表面氧化或者喷涂处理，一方面提升部件的防锈能力，另一方面也可以作为装配对位的标识，方便现场操作人员快速识别安装方向，避免装反导致的定位止口无法配合。

　　在实际选型应用时，还要结合工况的转速要求做动平衡校核，若应用在每分钟千转以上的高速旋转场景，法兰组件的周向壁厚差、螺栓重量差都要控制在极小范围内，避免高速运转时产生不平衡量引发设备振动。对于有耐腐蚀要求的使用场景，比如化工设备、户外露天设备上使用的法兰组件，还可以更换为不锈钢材质加工，同时螺栓也配套采用不锈钢紧固件，避免长期使用后锈蚀导致无法拆卸维护。这类组合式法兰相比一体式焊接法兰的优势在于拆卸维护更加便捷，当对接端的部件需要更换或者检修时，只需松开周向螺栓即可完成分离，无需切割焊接部位，大幅降低后期维护的成本和工作量。
