任天堂Ultra64游戏手柄摇杆控制模块结构

　　该控制模块为复古游戏主机手柄的核心操纵输入部件，主要应用于家用游戏主机的人机交互场景，承担玩家操作指令的精准输入功能，是手柄实现方向控制、视角调整等核心操作的关键结构件。从实际使用场景来看，这类摇杆模块需要承受玩家高频次的反复扳动操作，长期使用下的结构可靠性、回位精准度直接决定手柄的操作手感与使用寿命，不少复古游戏设备维修、复刻改装场景中，这类原厂结构的复刻件是替换老化损坏部件的核心配件。

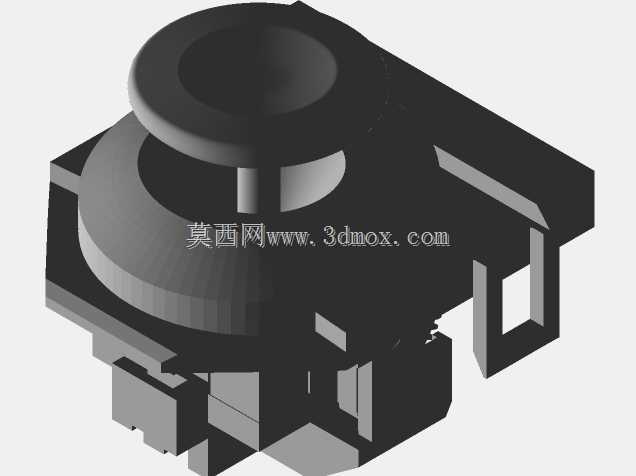

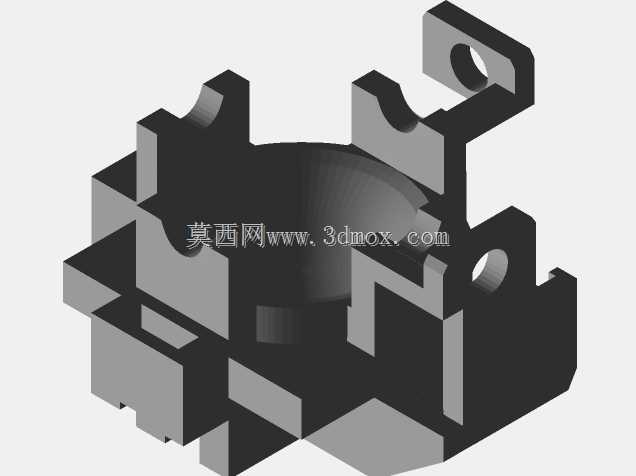

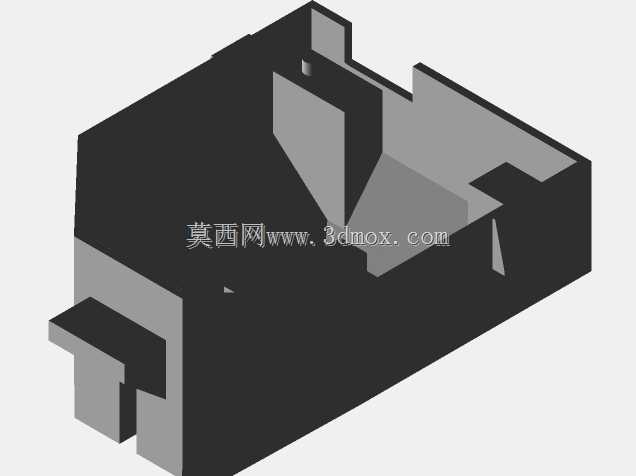

　　设计过程中参考了原厂专利结构与有限的实物拆解资料，在还原核心功能的基础上做了适配自制安装的结构优化。模块核心采用摇杆帽配合下部回转支撑结构，底部预留了适配原装光学编码器轮的安装立柱，安装位设置在轮体背面的立柱侧而非齿轮侧，能够直接兼容原装控制棒模块的光学编码组件，无需额外修改编码器的安装位置即可实现原有角度检测功能，确保操作信号的输出精度与原装件一致。结构上设计了底部外壳与碗状支撑部分的无切割版本，控制板可在不额外切割外壳的前提下直接装入模块内部，装配后模块边缘不会与控制器外壳发生干涉，省去了改装过程中对外壳的裁切打磨工序，降低了自制改装的操作门槛。

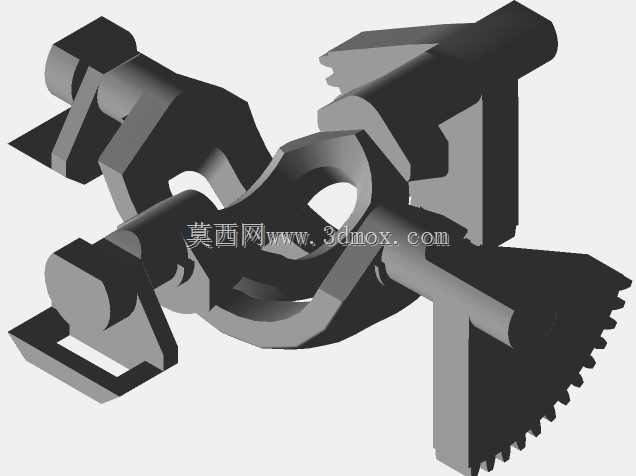

　　模块内部设置了两根扭转弹簧作为回位部件，弹簧安装位对应摇杆下部的立柱结构，扳动摇杆时弹簧被压缩产生回弹力，松开后可自动将摇杆弹回中心位置；设计时预留了不同厚度弹簧的适配空间，可根据手感需求更换不同弹力的弹簧，调整摇杆扳动的阻尼感与回位速度，适配不同玩家的操作习惯。结构迭代中优化了平滑滑动过程中的卡顿问题，修正了摇杆摆动过程中的结构干涉边，同时新增了兼容零售机制的安装接口，可适配市面上常见的第三方手柄替换外壳与通用控制板，无需额外打孔改孔即可完成装配。

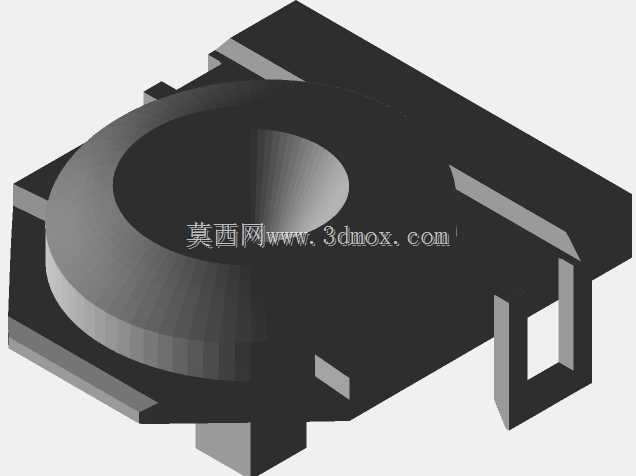

　　安装边界方面，模块整体为方形基座加顶部凸起摇杆帽的结构，基座四周预留了与手柄上盖、下壳对应的卡扣与螺丝柱位，安装时直接对准手柄内部的预设卡位即可固定，基座高度与原装模块完全一致，安装后摇杆帽突出手柄表面的高度符合人体工学操作范围，长时间握持操作不会产生硌手的问题。模块内部的编码器安装位同轴度公差控制在0.1mm以内，确保摇杆转动时光学编码器的读码轮不会出现偏摆，避免操作过程中出现信号漂移、方向识别不准的问题；弹簧安装位的卡槽深度经过优化，弹簧在反复压缩回弹过程中不会脱出卡槽，长期使用下不会出现回位失效、摇杆歪偏的故障。针对3D打印自制的场景，所有结构壁厚均设置在1.5mm以上，受力部位的壁厚增加到2mm，既保证了结构强度，也避免了打印过程中出现薄壁翘曲、填充不足的问题，普通FDM3D打印机即可完成打印制作，打印后仅需简单去除支撑即可进行装配，无需复杂的后处理工序。
