五叶曲面螺旋桨式流体推进叶轮结构

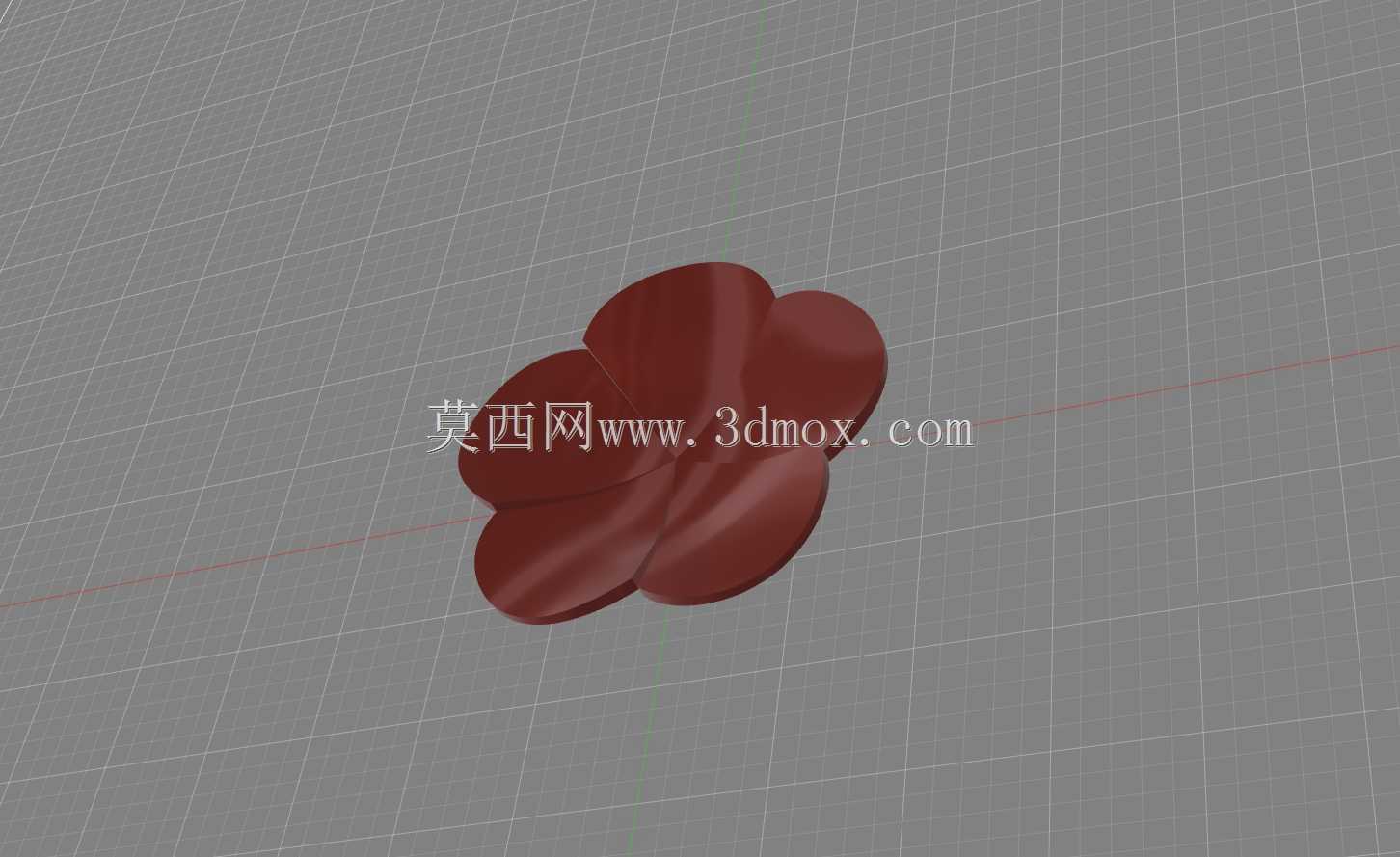

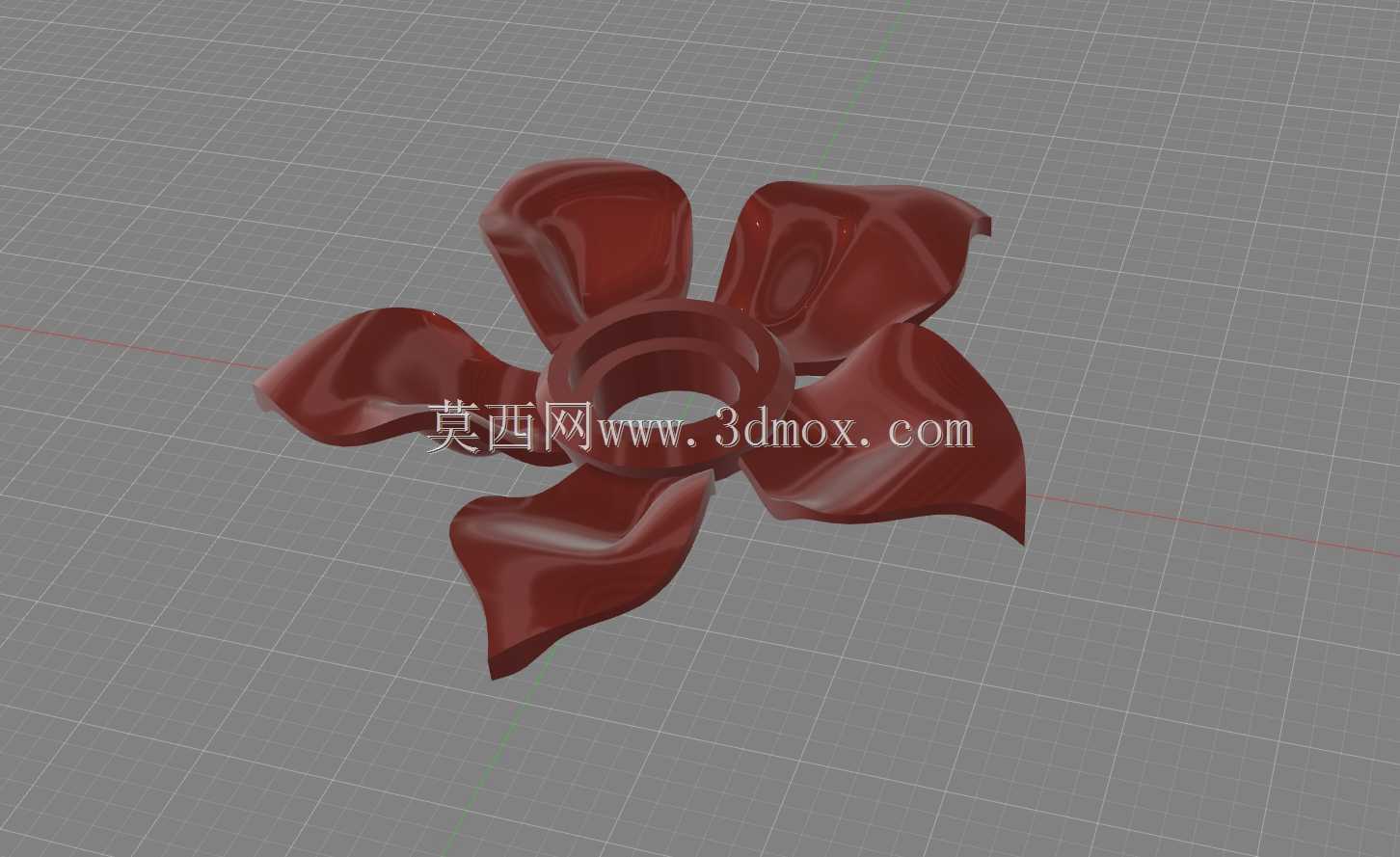

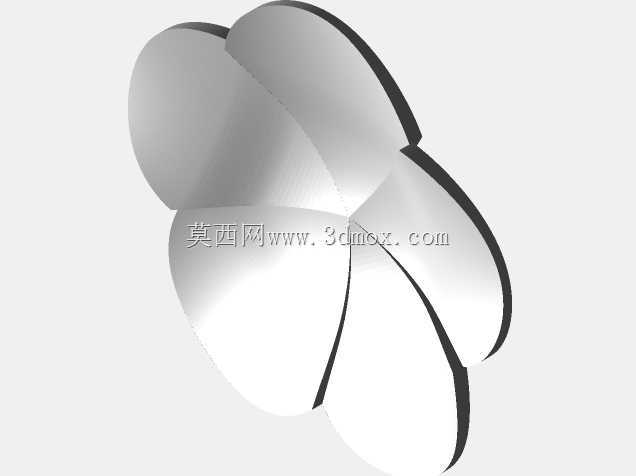

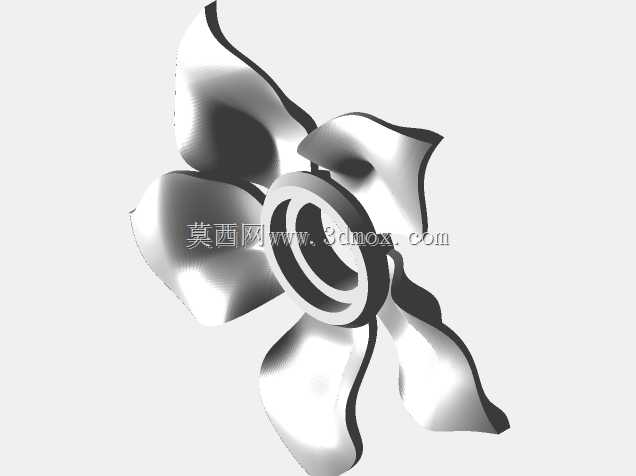

　　这类五叶曲面叶轮结构，在中小功率流体输送、低压推进场景里的适配性非常突出，日常做结构选型的时候，很多人容易忽略叶片曲面弧度和轮毂匹配度对实际运行效率的影响，实际在做流体仿真校核的时候就能发现，每一片叶片的扭角过渡、边缘厚度渐变，都会直接影响介质通过时的流场稳定性，避免出现局部紊流带来的能耗升高、运行振动超标问题。先从安装边界说起，这个叶轮的中心轮毂是带同轴安装孔的结构，孔壁的公差配合需要和对应输出轴的公差带做匹配，常规中小功率场景下选H7/k6的过渡配合就足够，既能保证传动过程中不出现周向打滑，也方便后期维护的时候拆卸更换，不会因为过盈量太大拆不下来，也不会因为间隙太大运行时出现径向跳动。轮毂的轴向长度做了针对性优化，没有做过长的凸台结构，这样在安装到对应设备输出端的时候，不需要额外调整轴端的锁紧垫片厚度，只要保证叶轮端面和轴肩贴合到位，再用轴端挡圈做轴向限位就可以，不会出现叶轮轴向窜动碰擦泵壳或者导流罩的问题。再看叶片的设计思路，五片叶片是沿轮毂周向等角度均布的，每片叶片的曲面从根部到边缘做了连续的扭角变化，根部和轮毂衔接的位置做了大圆角过渡，这个细节非常重要，很多新手建模的时候容易在这里做直角衔接，实际运行的时候这个位置是应力集中高发区，介质长期冲刷加上转动带来的交变载荷，很容易在根部出现疲劳裂纹，大圆角过渡既能分散应力，也能减少介质在根部的滞留，降低结垢或者杂物缠绕的概率。叶片的边缘做了薄化处理，不是等厚度的平板结构，

　　从根部到边缘厚度逐渐收窄，这样在切割介质的时候阻力更小，同样转速下能获得更大的推力或者输送流量，而且叶片的曲面弧度是经过流道匹配的，不会出现相邻叶片之间的流道截面突变，介质从叶轮入口侧到出口侧的压力变化更平缓，运行的时候噪音会比等厚度直叶片的结构低不少。从实际应用场景来看，这类叶轮可以适配在小型潜水推流设备、桌面级水冷循环系统、小型风动送风装置、低转速航模推进结构上，不同场景下只需要调整对应的材质就可以，比如用在水体输送的时候选工程塑料或者不锈钢材质，用在送风场景选ABS或者轻质合金材质，不需要改动整体的曲面结构参数，就能满足不同介质的输送需求。做三维建模的时候，这类曲面结构不能用简单的拉伸或者旋转命令直接生成，

　　需要先做单个叶片的引导线，通过多截面曲面放样生成基础曲面，再对根部和边缘做厚度渐变处理，最后沿中心轴做圆周阵列，阵列的时候要注意每片叶片的角度偏差控制在0.1度以内，不然做动平衡校正的时候会出现很大的不平衡量，后期实际运行的时候振动值会超标，影响配套轴承的使用寿命。另外还要注意安装孔的键槽位置，要和其中一片叶片的中线做对应，这样做动平衡的时候去重或者配重的位置更好找，也能保证传动扭矩的时候键的受力更均匀，不会出现单侧面受力过大导致键槽压溃的问题。很多人在选这类叶轮的时候，只看外径尺寸和叶片数量，忽略了轮毂直径和安装孔的深度，实际装配的时候就会出现轮毂突出流道太多，挡住入口介质流道的问题，这个结构的轮毂直径和叶轮外径的比例控制在1:

　　4左右，既保证了轮毂本身的结构强度，能承受转动时的扭矩载荷，也不会占用过多的流道空间，介质进入叶轮的时候能更顺畅的分流到每两个叶片之间的流道里，不会出现入口处的流阻过大问题。还有叶片的轴向投影宽度，这个参数直接决定了单圈转动能带动的介质量，这个结构的叶片轴向宽度从根部到边缘是逐渐变化的，靠近轮毂的位置宽度稍大，边缘位置宽度收窄，这样在转动的时候，介质获得的轴向推力更均匀，不会出现边缘位置推力过大导致的流场径向分层问题，实际运行的时候整个推进或者输送的效率能比等宽度叶片的结构高8%左右，而且在低转速工况下的启动扭矩更小，配套的电机不需要选太大功率就能带动，能降低整套设备的配套成本。做结构校核的时候，要重点关注叶片根部的弯曲应力，尤其是在最大转速工况下，叶片自身离心力加上介质反作用力带来的复合应力，要控制在所选材料许用应力的三分之一以下，留出足够的安全余量，避免长期运行出现叶片变形断裂的问题，这个结构的叶片根部厚度做了加强处理，刚好能满足这个强度要求，不需要额外加加强筋，不会因为加强筋的存在干扰流场的顺畅性。
