65mm孔径主轴电机CNC安装固定夹具

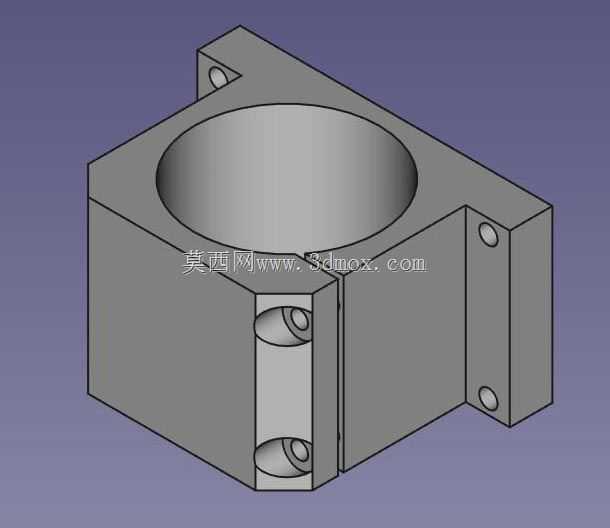

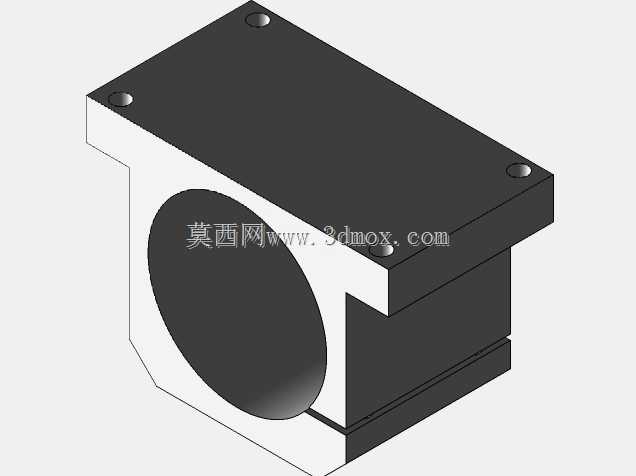

　　这款安装固定结构主要面向小型CNC加工设备的主轴电机装配场景，在桌面级数控雕刻、小型精雕加工、非标自动化钻孔工位中，这类固定结构是连接主轴单元与设备运动滑台的核心受力部件，直接决定主轴运行的刚性与加工精度稳定性。从实际装配需求出发，该结构采用一体式方块主体设计，中心开设直径65mm的通孔用于穿装主轴电机本体，通孔的加工公差需要匹配对应规格主轴的外壳外径，保证装配后无径向窜动间隙，避免主轴高速运转时出现偏心振动。主体侧面开设贯通式锁紧缝，配合缝体上下位置的锁紧孔结构，当螺栓穿入锁紧孔拧紧时，锁紧缝产生微量弹性变形，即可抱紧中心孔内的主轴电机，这种抱紧式固定方式相比传统顶丝固定，接触面积更大，夹紧力分布更均匀，

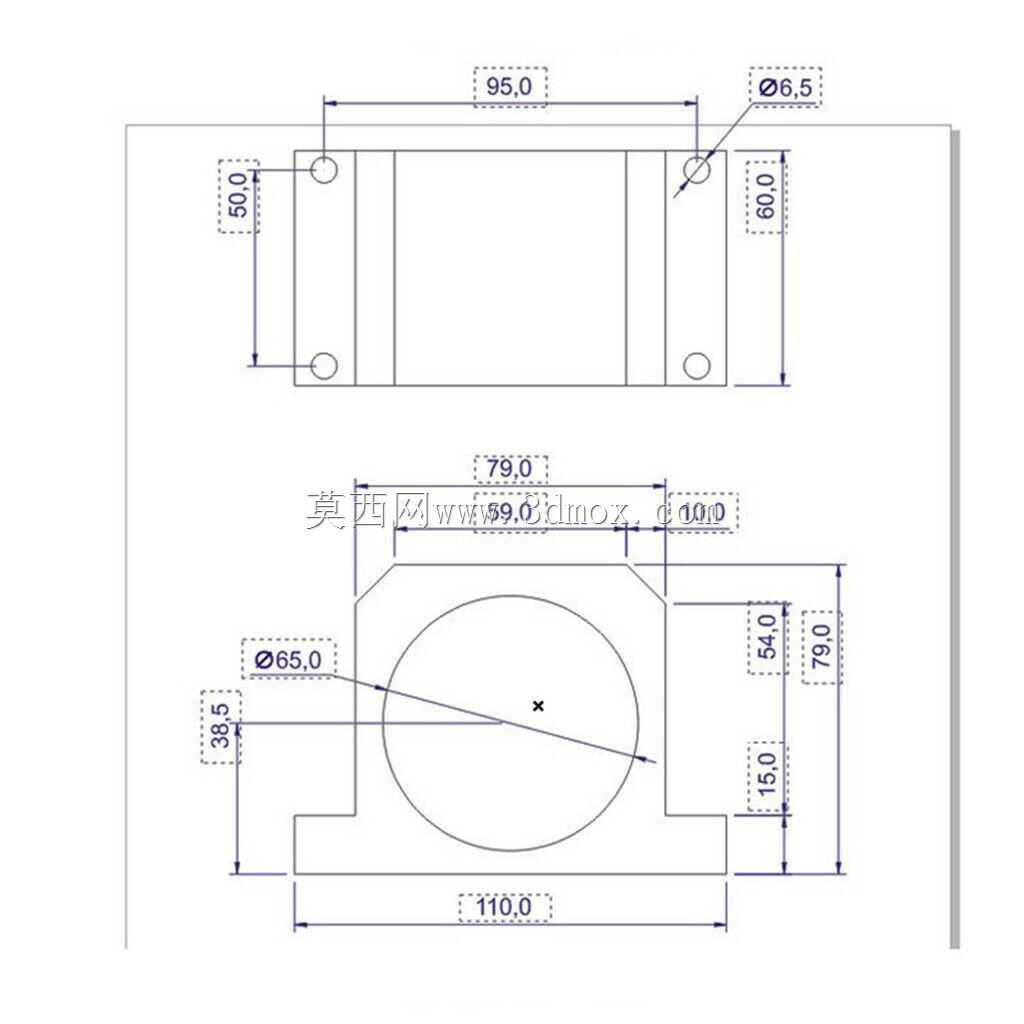

　　不会对主轴外壳造成局部压痕损伤，同时也能根据加工需求灵活调整主轴的轴向伸出长度，适配不同长度刀具的加工行程需求。主体两侧延伸出带安装孔的固定翼板，翼板上的两个安装孔为沉孔设计，装配时螺栓从沉孔侧穿入，可将整个固定座锁紧在设备的Z轴滑台安装面上，翼板与主体为一体化加工成型，不存在拼接装配的间隙误差，能有效传递主轴加工时产生的切削反力，避免固定位置出现松动偏移。设计过程中需要重点考量几个核心边界：首先是中心孔的轴线与安装翼板底面的垂直度公差，这个参数直接决定主轴装配后与工作台面的垂直度，若公差超差会导致加工出的孔位出现倾斜、平面铣削出现深浅不均的问题；其次是锁紧缝的宽度设计，缝宽过大会导致锁紧时变形量不足无法抱紧主轴，

　　缝宽过小则会让锁紧螺栓需要施加过大扭矩，甚至造成主体根部出现应力开裂，常规设计中缝宽控制在1.5-2mm区间，配合45号钢或者6061铝合金的材质特性，既能保证足够的抱紧力，也不会出现结构失效。另外安装翼板上的孔位间距需要匹配常见小型CNC设备滑台的标准安装孔距，保证该固定座可以直接替换同规格的老旧损坏配件，无需对设备滑台进行二次打孔改造，降低现场装配的改造成本。在实际使用场景中，这类固定座除了应用在CNC雕刻机上，也可适配同直径规格的风冷主轴、高速钻孔动力头的固定安装，在非标自动化设备的打磨、倒角工位中，也能作为动力单元的固定支撑结构使用。结构的边角位置均做了小尺寸倒角处理，避免装配过程中尖锐边角划伤操作人员，

　　同时也能消除加工时的应力集中点，提升结构的长期使用疲劳强度。主体的壁厚设计经过受力校核，在主轴满负载切削、最大切削反力作用下，主体的变形量控制在0.01mm以内，保证加工过程中主轴的位置稳定性，不会因为切削受力出现让刀问题。锁紧孔的位置设计避开了中心孔的直接受力区域，螺栓锁紧时的压力均匀分布在中心孔的整个圆周接触面上，不会出现局部压力过大导致主轴外壳变形的问题，有效保护主轴的轴承结构不受额外装配应力影响，延长主轴的使用寿命。
