宝丽来拍立得照片收纳夹注塑结构设计

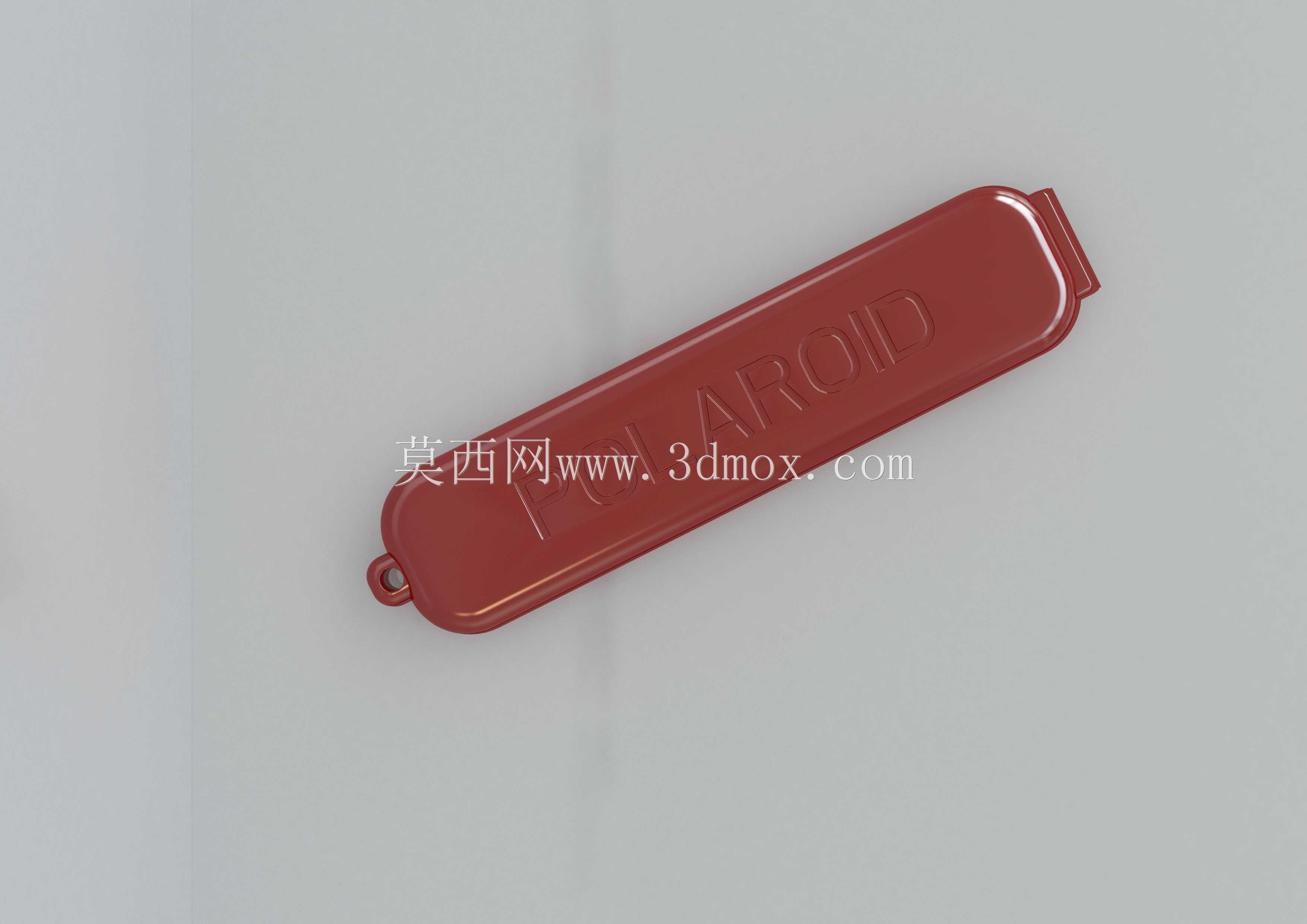

　　这款宝丽来拍立得配套的照片收纳夹，主要面向即时成像摄影爱好者的日常使用场景，解决拍立得照片冲印后易弯折、污损、丢失的收纳痛点，可同时适配外出携带与居家整理两类使用需求，用户可通过端部的挂孔将其挂在摄影包挂点、钥匙串或者墙面挂钩上，也可直接放置在桌面、收纳盒内作为独立照片存储载体。从实际使用功能来看，该收纳夹采用翻盖式扣合结构，闭合后可形成封闭的内部存储空间，单次可容纳10-15张标准尺寸的宝丽来拍立得相纸，夹身表面做了浅浮雕式的品牌标识处理，既提升了外观辨识度，也能在堆叠放置时增加表面摩擦力，避免相邻收纳夹之间出现打滑滑落的问题。

　　在结构设计阶段，首先明确了该产品采用注塑工艺批量生产的核心方向，选定适配Negri e cambio 300型号注塑机的成型方案，结合设备的最大射胶量、模板开模行程、锁模力参数，最终确定模具采用16型腔的排布方式，这种型腔数量的选择并非盲目追求产能，而是经过模流分析验证：16型腔的流道长度均衡性最佳，各型腔的填充时间差可控制在0.2秒以内，能有效避免个别型腔出现缺胶、飞边、缩水等成型缺陷，同时冷流道系统的设计也平衡了生产效率与原料损耗，冷流道的凝料可经过破碎后按比例混入新料二次使用，不会对产品的力学性能和外观质量造成明显影响，最终将单件产品的生产成本控制在极低区间，满足大批量民用消费配件的成本控制要求。

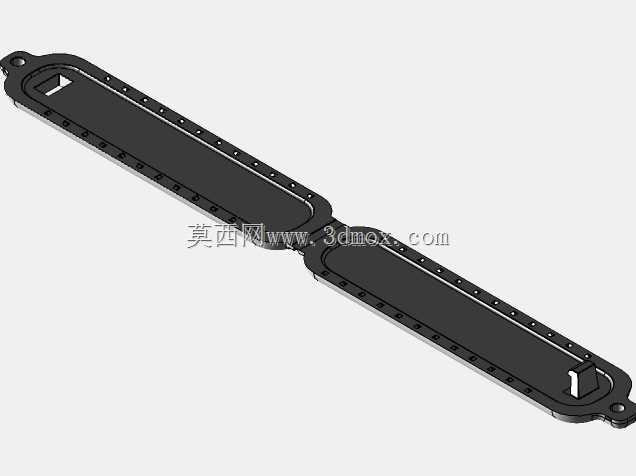

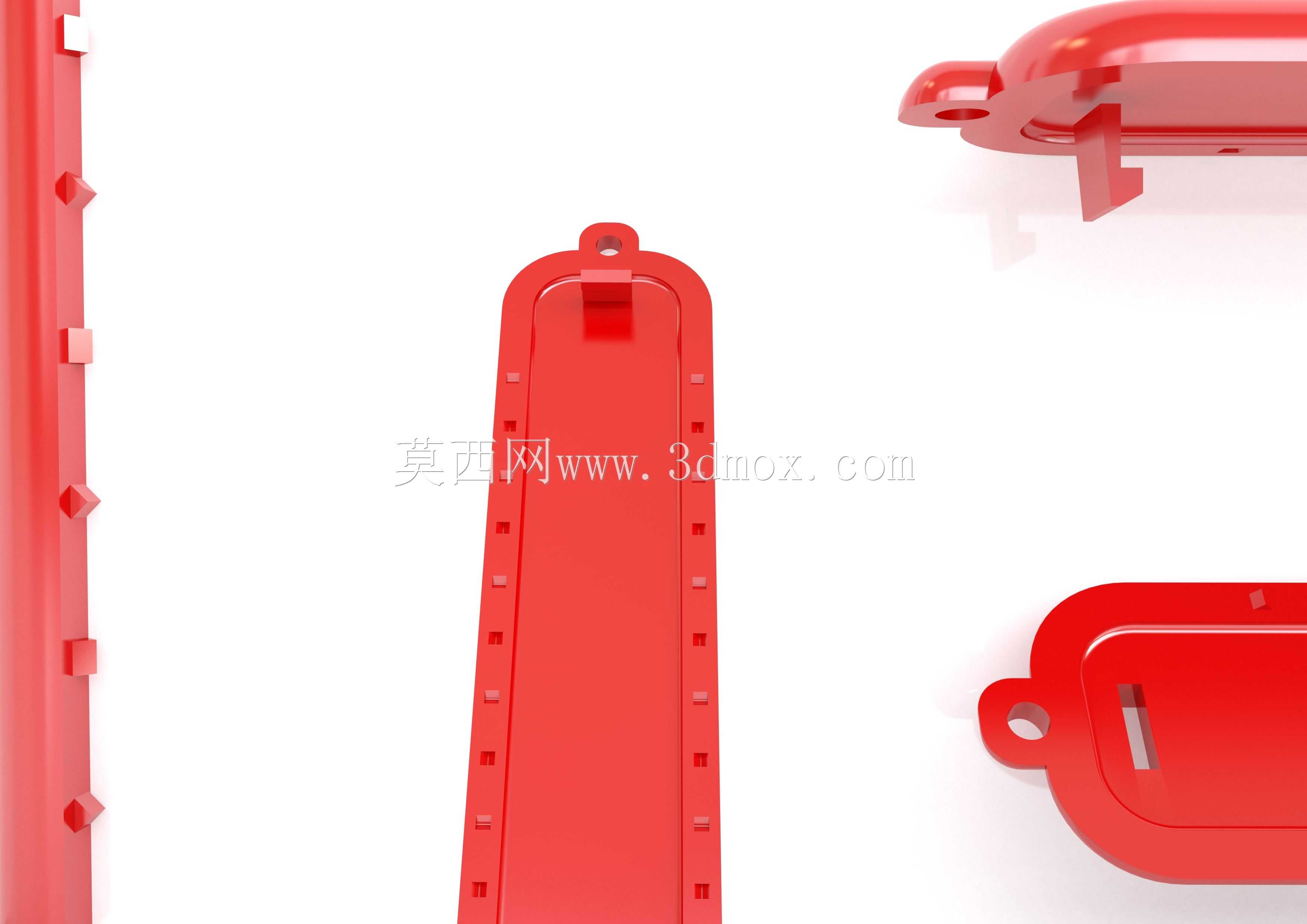

　　从产品本身的尺寸边界来看，整体采用长条形圆角设计，长度方向的尺寸刚好覆盖标准拍立得相纸的长边，预留0.8mm的内部间隙，既方便照片的取放，也不会因为间隙过大导致照片在夹内晃动摩擦，造成相纸表面的成像层刮花；宽度方向匹配相纸短边尺寸，闭合后的整体厚度控制在8mm以内，放在口袋或者摄影包侧袋中不会占用过多空间。夹身的开合位置设置了一体式的卡扣结构，不需要额外加装金属弹簧或者塑胶扣配件，依靠塑胶材质本身的弹性形变实现开合锁止，这种设计减少了装配环节的零件数量，既降低了装配人工成本，也避免了额外配件脱落造成的使用故障，卡扣的扣合力度经过反复调校，既不会因为扣合过紧导致用户开盖时费力，也不会因为扣合力不足导致收纳夹在包内意外打开、照片散落。夹身一端的挂孔采用一体化成型设计，孔位边缘做了R1.5的圆角处理，避免挂绳或者钥匙环反复摩擦后出现孔位开裂的问题，挂孔的内径设置为4mm，可适配市面上绝大多数的挂绳、登山扣、钥匙环配件，不需要用户额外采购转接配件。

　　壁厚设计上，整体采用1.8mm的均匀壁厚，在卡扣位置、挂孔位置做了局部加厚到2.5mm的加强处理，同时在夹身的内表面设置了0.3mm高的网状加强筋，既提升了夹身的整体抗弯折强度，避免产品从1.2米高度自由落体到水泥地面时出现开裂、断裂的问题，也不会因为壁厚不均导致注塑成型时出现表面缩痕，影响外观质量。产品的外表面采用细晒纹处理，既可以掩盖注塑过程中可能产生的轻微流痕、熔接痕，也能提升手持时的摩擦力，减少手滑掉落的概率，同时细晒纹的表面不容易残留指纹和污渍，日常使用时只需要用普通软布擦拭即可清理表面脏污，维护成本极低。

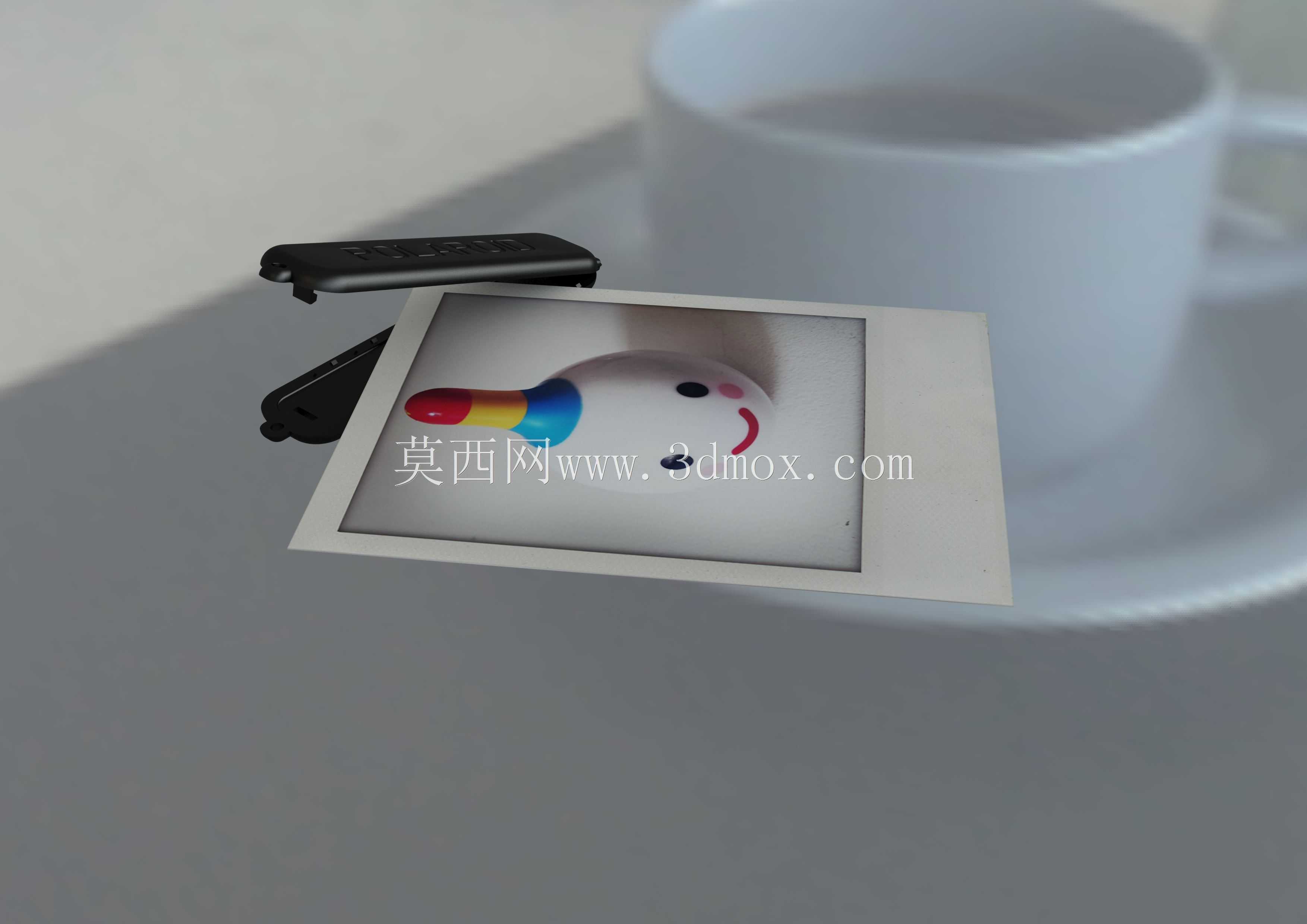

　　在实际使用场景中，这款收纳夹除了存放拍立得照片之外，也可临时存放名片、交通卡、便签纸条等薄型片状物品，拓展了产品的使用范围，适配更多日常使用需求。设计过程中也充分考虑了不同使用环境的适应性，选用的注塑原料具备一定的耐高低温性能，在-10℃到60℃的环境温度范围内不会出现材质脆化、变形的问题，可适配不同地区、不同季节的户外使用需求，即便是在冬季低温环境下放在户外摄影包中，也不会因为低温导致夹身开裂、卡扣失效。
