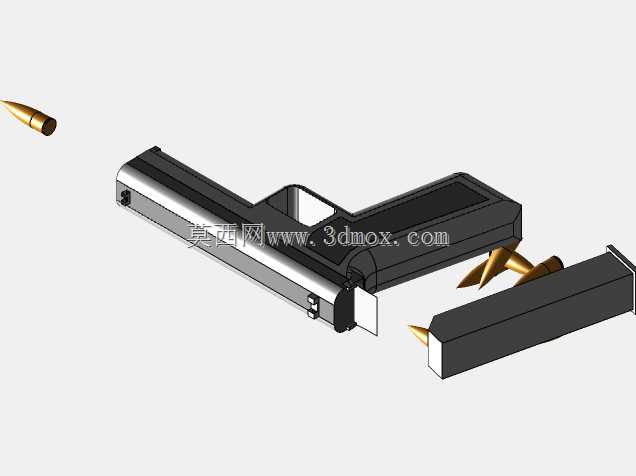

格洛克17手枪结构三维数模设计

　　本次完成的格洛克17结构三维数模，完整还原了该型制式手枪的全组件装配关系，建模过程中严格对照实物测绘的尺寸边界，将全枪总长控制在186mm，全高138mm，套筒宽度30mm，握把厚度28mm，所有配合面的公差预留均按照实际枪械的装配间隙设置，套筒与套筒座的导轨配合间隙控制在0.12-0.2mm区间，保证模拟往复运动时无卡滞、无旷量。从结构设计逻辑来看，该模型完整复现了格洛克系列标志性的扳机保险、击针保险、跌落保险三重保险机构，每个保险零件的运动行程都做了限位约束，扳机的行程分为预压段、击发段、复位段三个阶段，预压行程2.5mm，击发行程2mm，复位行程5mm，完全匹配真枪的扳机力传递路径，扳机组的连杆、阻铁、

　　击针的接触位置都做了贴合面的倒角处理，避免应力集中导致的零件断裂风险。在实际应用场景层面，该数模可用于轻武器战术教学的结构演示，帮助参训人员快速理解手枪的拆解逻辑、供弹原理、击发流程，也可作为战术配件适配开发的基准模型，比如战术手电、激光指示器、扩容弹匣底座的安装位设计，都可以直接在该数模的套筒座前端皮卡汀尼导轨位置、握把底部接口位置做匹配设计，无需重复测绘基础枪型的尺寸。建模过程中没有做过度的外观简化，套筒表面的防滑纹深度0.8mm，间距2mm，握把上的指槽弧度完全贴合成年男性手掌的握持曲线，弹匣的双排双进供弹结构完整还原，托弹簧的压缩行程、托弹板的抬升角度都按照9mm帕拉贝鲁姆弹的尺寸做了适配，弹匣插入握把后的锁定间隙控制在0.

　　1mm以内，弹匣释放钮的按压行程3mm，按压后弹匣的下落自由度无干涉。从设计思路上，优先保证内部结构的可动性，所有销钉、弹簧、击针、抽壳钩、抛壳挺等小零件都做了独立建模，没有做布尔合并，方便后续做拆解动画、工程图导出、3D打印验证，抽壳钩的钩齿突出量0.6mm，刚好能够卡住9mm弹的底缘槽，抛壳挺的突出位置对应弹壳底部的抛壳挺窝，抛壳角度按照实际枪械的向右上方30度设置，模拟抛壳轨迹时不会与套筒发生碰撞。安装边界方面，该模型所有外露接口的尺寸都符合通用战术配件的安装标准，套筒座前端的导轨为标准20mm皮卡汀尼导轨，槽宽5mm，槽深3mm，可直接适配市面上绝大多数的战术灯、激光瞄准器，枪管的轴线距离握把虎口位置的垂直高度为32mm，

　　这个高度是格洛克系列低枪管轴线设计的核心参数，能够有效降低射击时的枪口上跳幅度，模型中也严格还原了这个尺寸关系，没有出现轴线偏移的问题。另外，模型的复进簧导杆、复进簧的装配位置也完全还原真枪的布局，复进簧的预压长度、全压缩长度都做了参数化设置，后续如果需要调整不同弹力的复进簧参数，只需要修改弹簧的螺距、线径参数即可快速迭代，不需要重新绘制整个组件。握把的弹匣井位置做了15度的喇叭口导角，方便快速换弹时的弹匣插入，这个细节在建模时没有忽略，导角的R值为3mm，既不会过度增加握把底部的宽度，又能起到导向作用。照门与准星的位置也按照实际瞄准基线长度设置，瞄准基线长165mm，照门缺口宽度2mm，准星宽度1.8mm，间隙差0.2mm，符合快速瞄准的机械瞄具设计逻辑。
