工业流体输送管网三维结构设计方案

项目分类:通用机械零部件 发布时间:2022-06-28 ID:663475
  • 工业流体输送管网三维结构设计方案
  • 工业流体输送管网三维结构设计方案
  • 工业流体输送管网三维结构设计方案

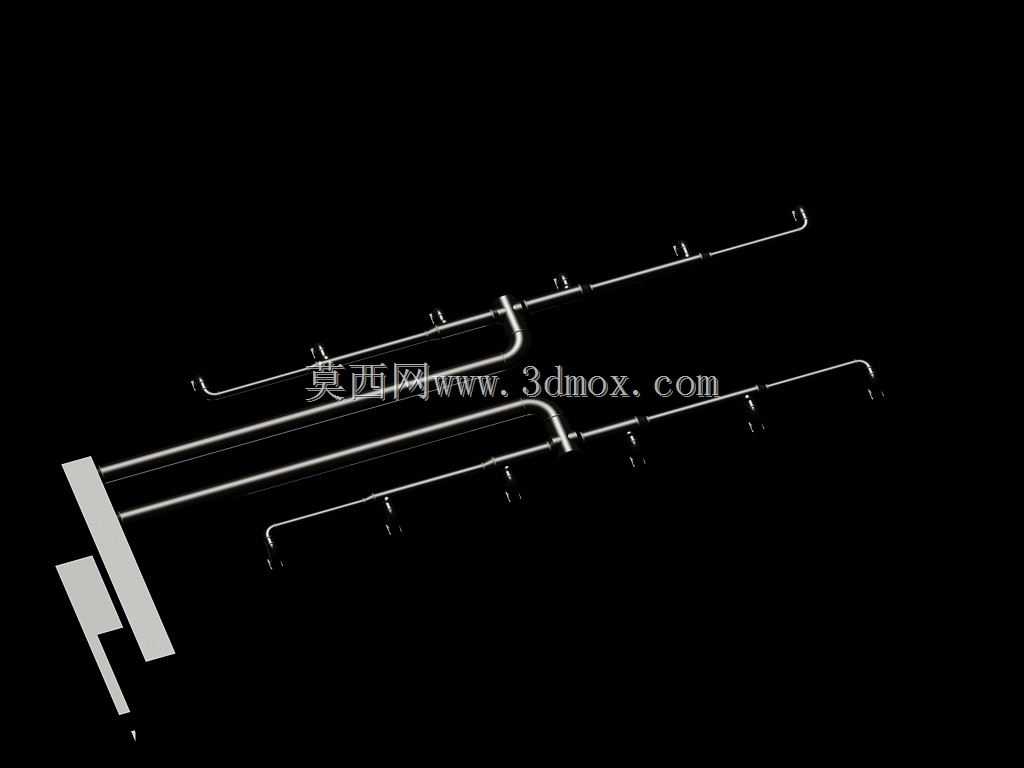

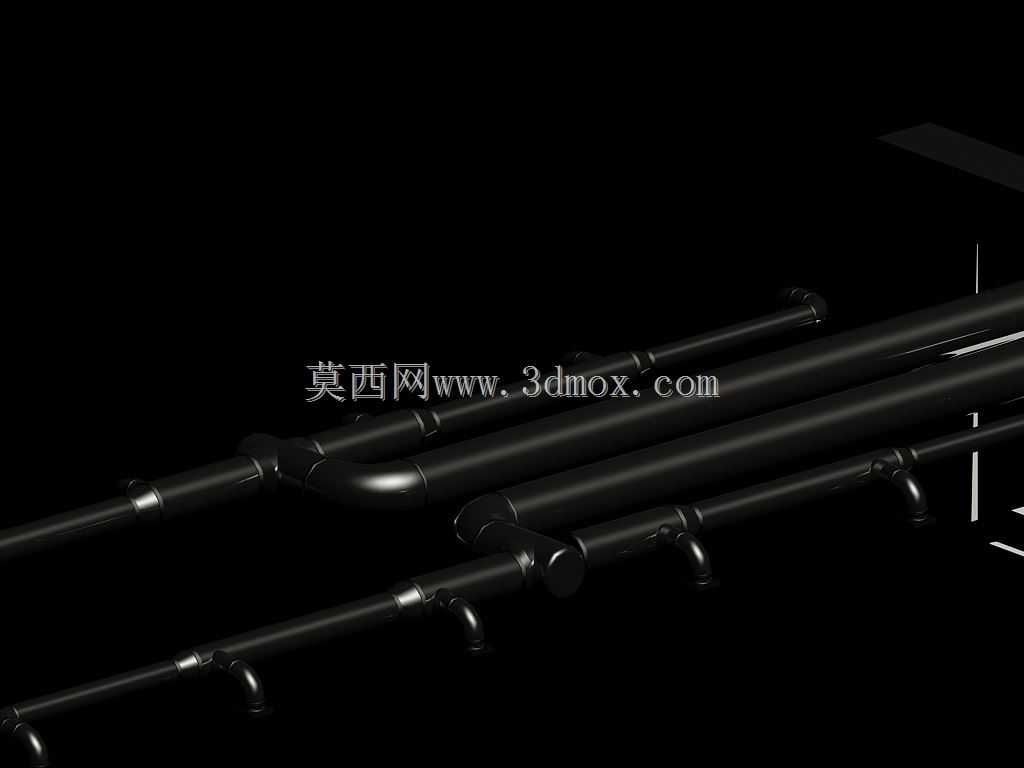

  这套管网结构的三维建模,核心围绕工业现场流体介质输送的实际落地需求展开,建模过程中优先考虑了管路走向与现场安装边界的适配性,所有管段的弯折角度、接口位置都参照实际施工的公差要求做了预留,避免后期现场安装时出现干涉、对接错位的问题。从实际应用场景来看,这类管网结构可覆盖生产车间工艺流体输送、建筑配套给排水、工业循环系统管路排布等多个场景,不同场景下的管路承压要求、介质腐蚀属性存在差异,建模时针对不同管段的连接方式做了可调整的结构预留,方便设计人员根据实际工况替换对应的法兰、快接等连接部件。在功能特性层面,整套管网采用分段式排布逻辑,每一段直管、弯管都设置了独立的装配约束,既可以整体查看管路的全局走向,

  也能单独拆分某一段管组做局部应力校核、流体阻力模拟,不需要重新拆解整个装配体就能完成局部参数调整,大幅提升后续设计迭代的效率。设计思路上没有采用常规的等径通长管路布局,而是根据不同支路的流量分配需求,对管段的通径变化位置做了平滑过渡处理,避免介质在变径位置产生紊流、压损过大的问题,所有弯折位置的曲率半径都参照管路安装的通用规范设置,既保证管路内部流体流动的顺畅性,也兼顾了现场弯管加工的工艺可行性,不会出现设计曲率过小导致现场无法加工、需要重新改管的问题。关于外形尺寸与安装边界,建模时将所有管路的固定支架位置做了显性标注,支架的安装间距符合管路承重的规范要求,避免长距离直管段因自重、介质重量产生下垂变形;

  整套管网的外轮廓尺寸预留了足够的安装操作空间,管路与相邻结构件的间距满足后期检修、阀门操作的空间需求,不会出现管路贴墙、贴设备导致后期无法拆装维护的情况。针对不同工况的适配需求,管路上预留了仪表、阀门的安装接口位置,接口的同轴度、端面平整度都做了公差约束,保证后期安装压力、流量检测仪表时不会出现密封不严、对接偏差的问题。从建模细节来看,所有管段的连接位置都做了配合面的约束处理,装配时不会出现错位、缝隙过大的问题,管路内壁的建模也保持了平滑过渡,没有多余的凸起、台阶,避免流体输送过程中出现杂质沉积、流阻增大的问题。考虑到现场安装可能存在的土建误差,部分管段设置了可微调的伸缩余量,不需要整体调整管路走向就能适配现场的小范围尺寸偏差,

  降低现场施工的改造成本。整套模型的结构逻辑完全贴合实际工程的管路设计流程,没有做脱离实际的理想化结构设计,每一处弯折、每一个接口的位置都能对应到实际施工的工艺要求,不管是用于前期方案展示、施工交底,还是用于后续的流体仿真、应力校核,都能直接提取对应的结构参数,不需要二次调整模型结构。
