HALIX RMA平移约束系统结构设计

　　这套RMA系统的核心定位是面向产线、运维场景下的多维度位移适配与刚性固定需求，解决传统工位在水平、垂直方向调整时定位精度不足、约束失效的常见问题。从实际落地场景来看，这类系统常部署在通讯设备组装、检测工位，以及需要人员配合完成对位、装配、检修的作业单元中，既可以适配不同身高操作人员的作业高度，也能匹配不同规格待处理工件的水平位置需求，避免操作人员长期保持非自然作业姿态带来的疲劳损伤，同时减少反复调整工装位置带来的工时浪费。

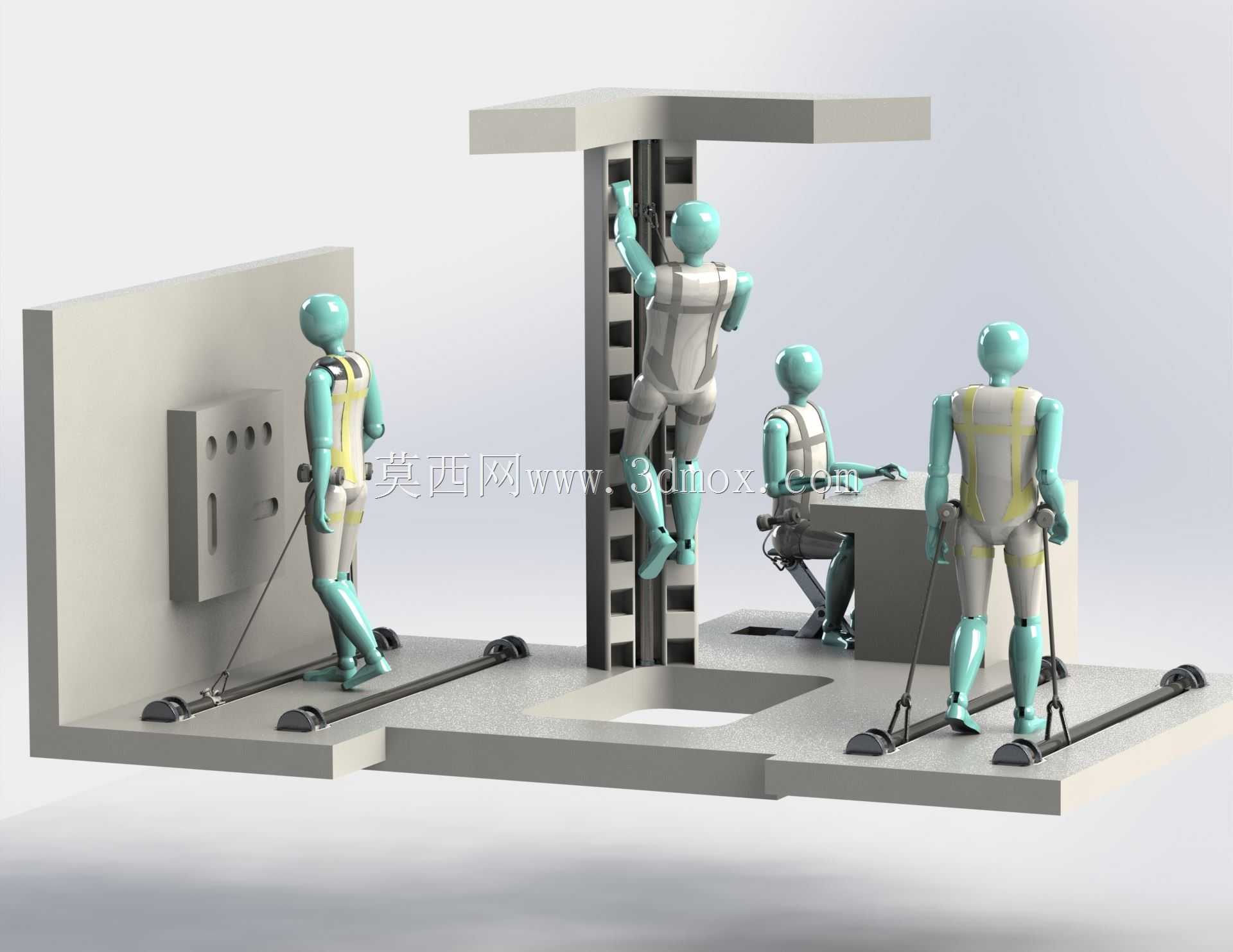

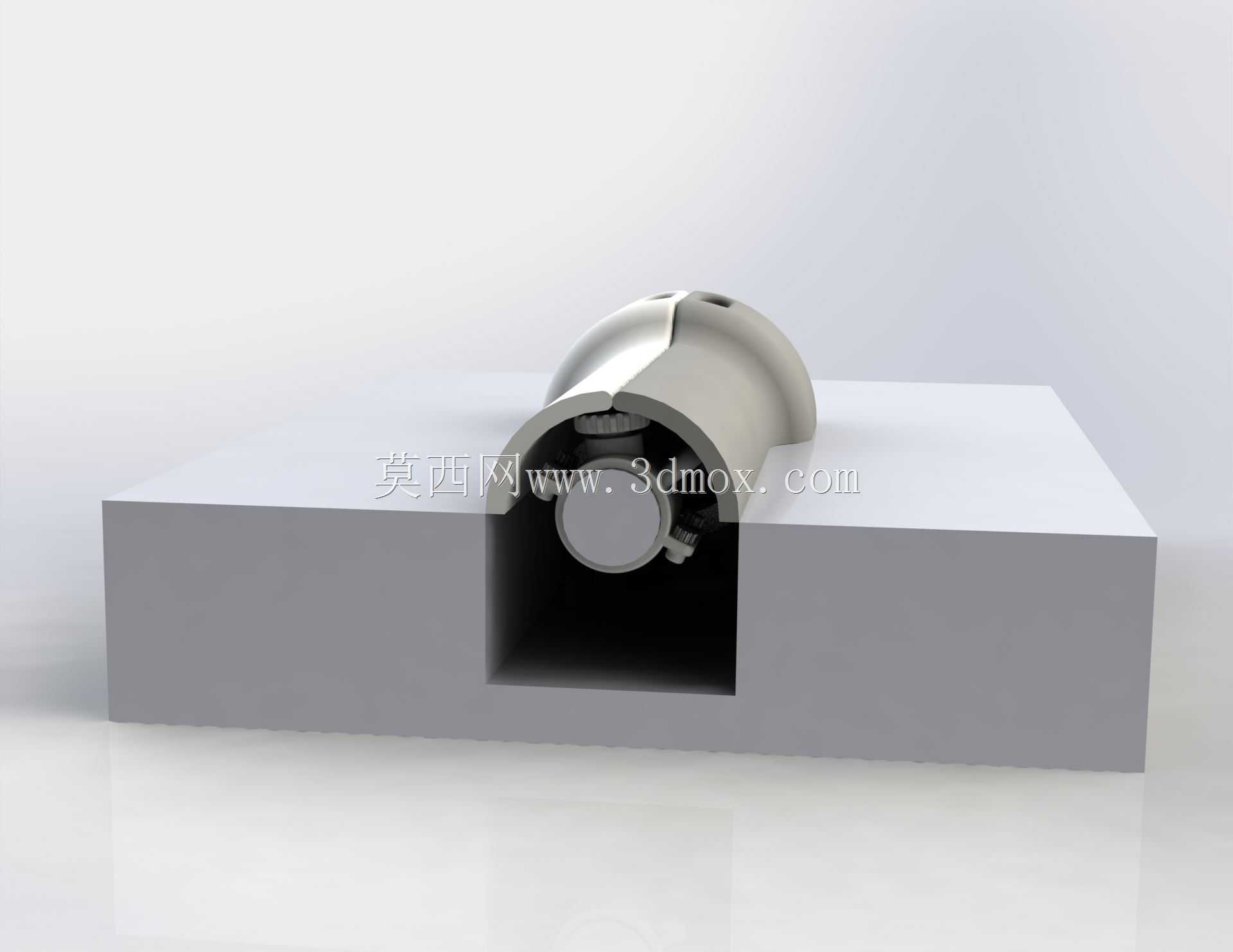

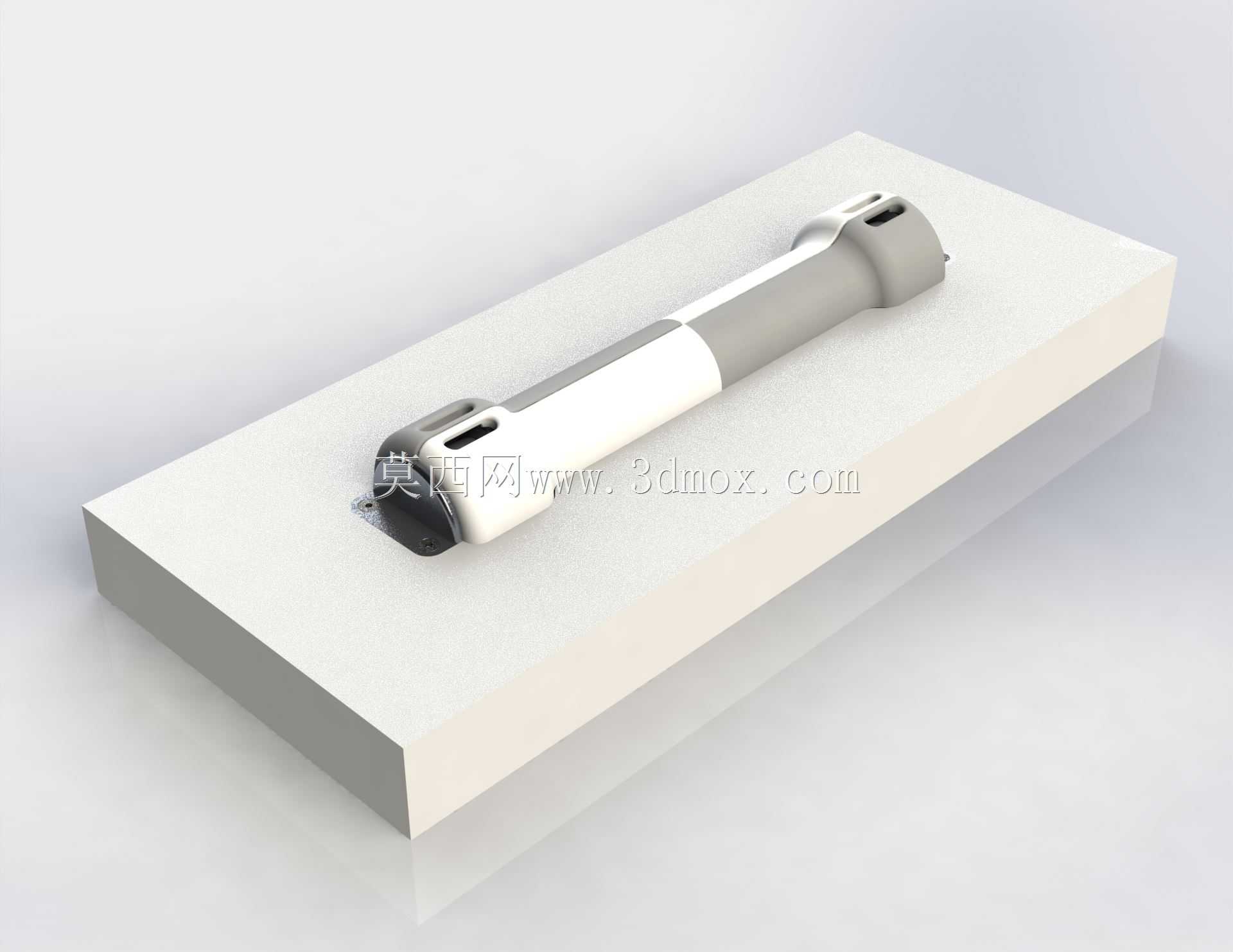

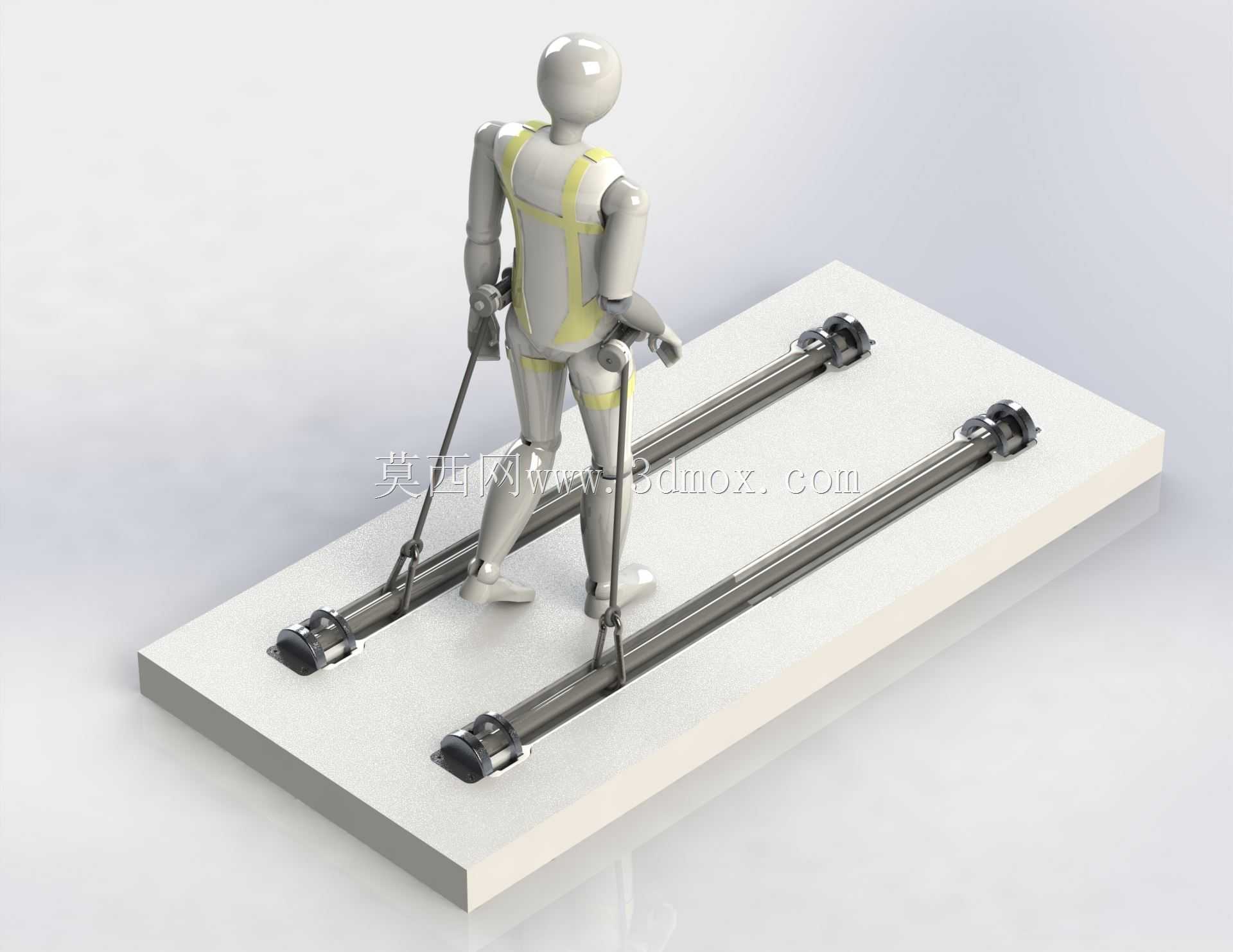

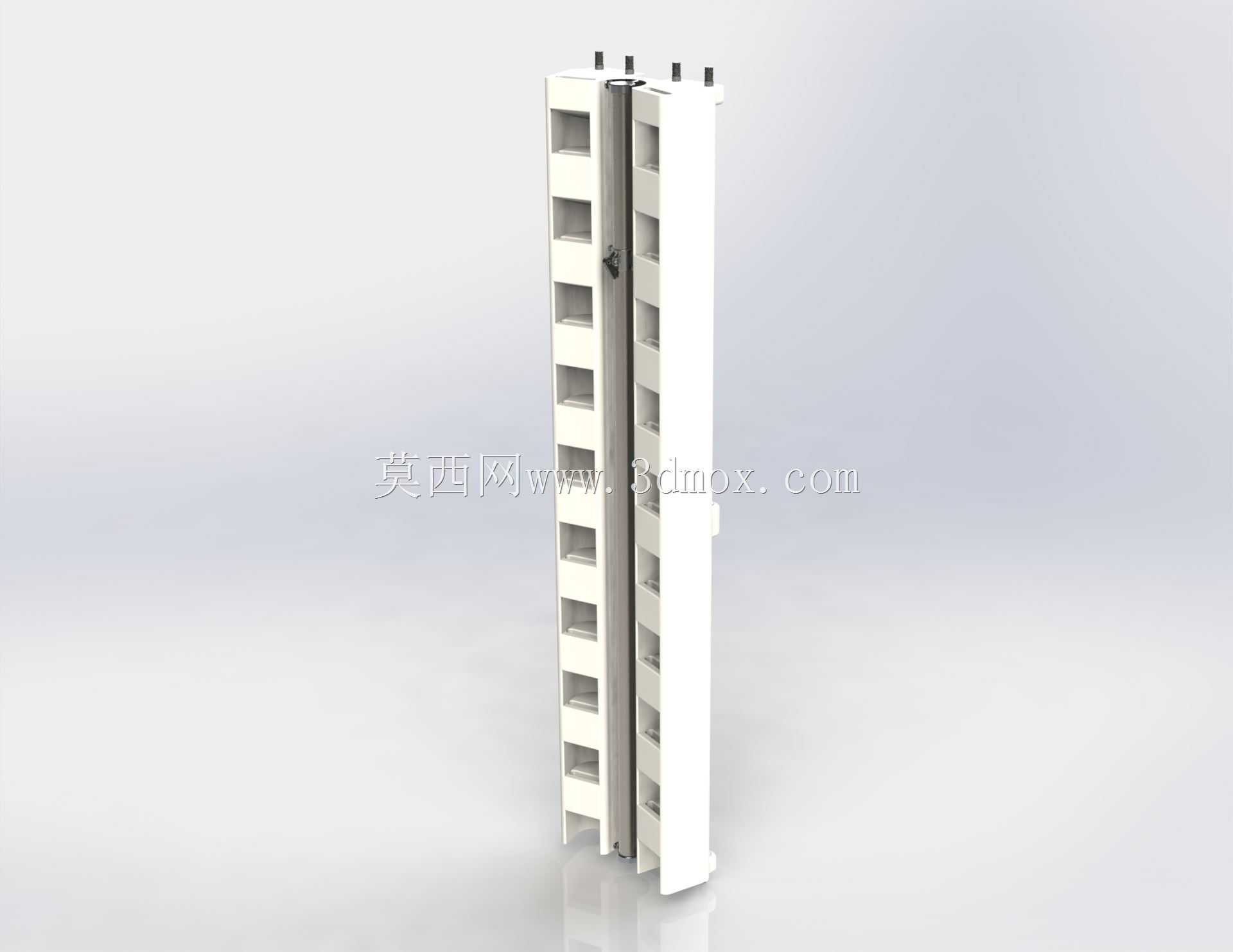

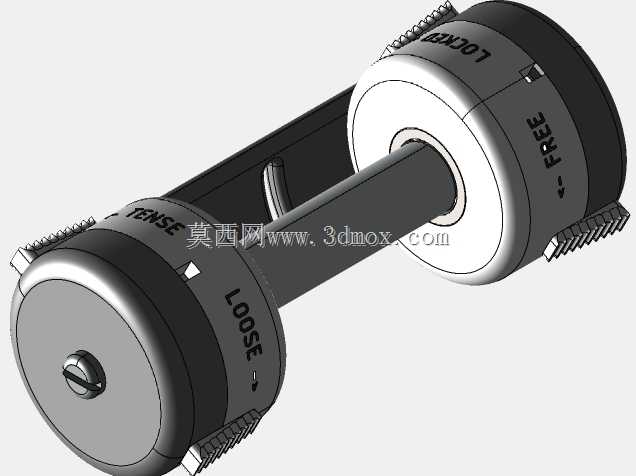

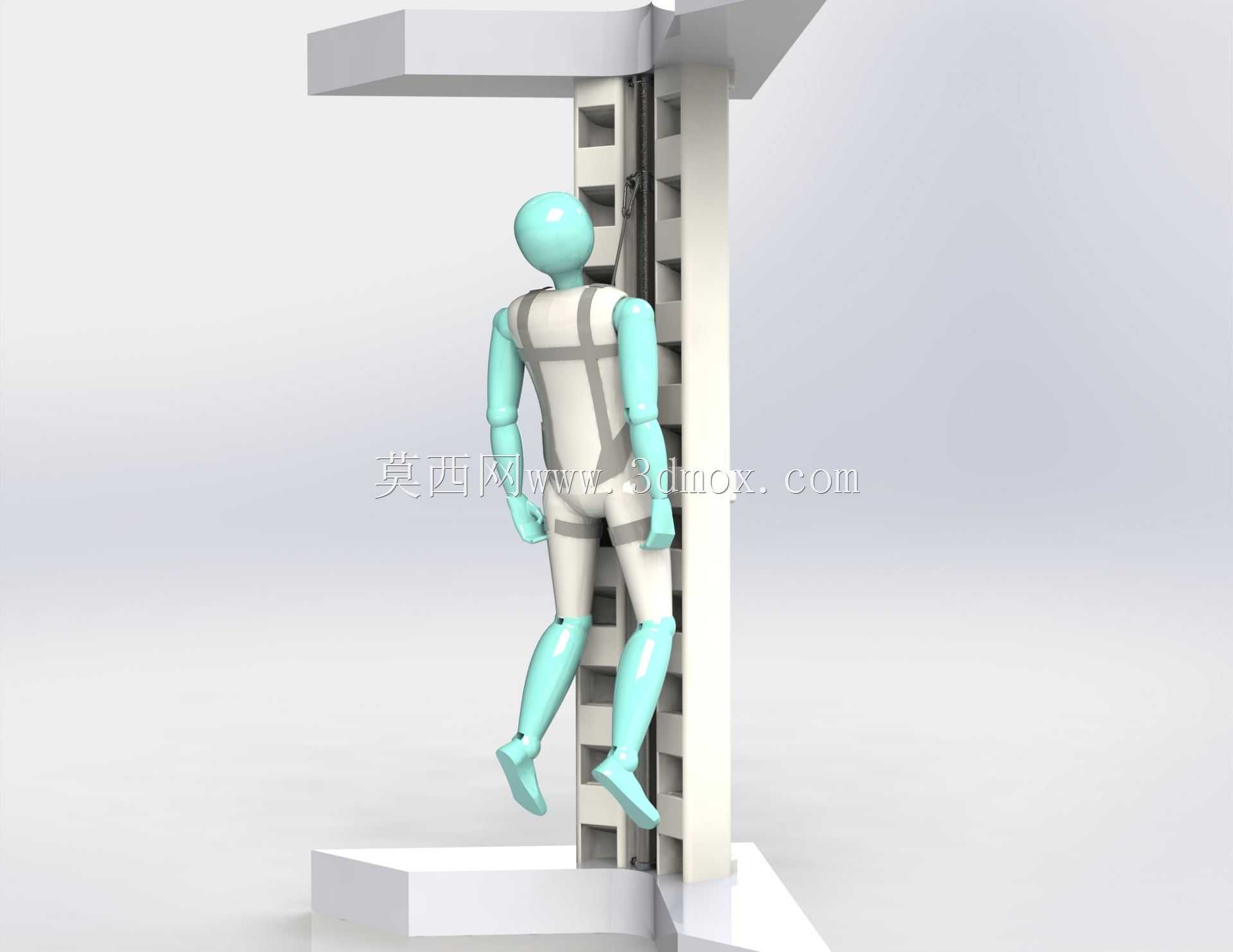

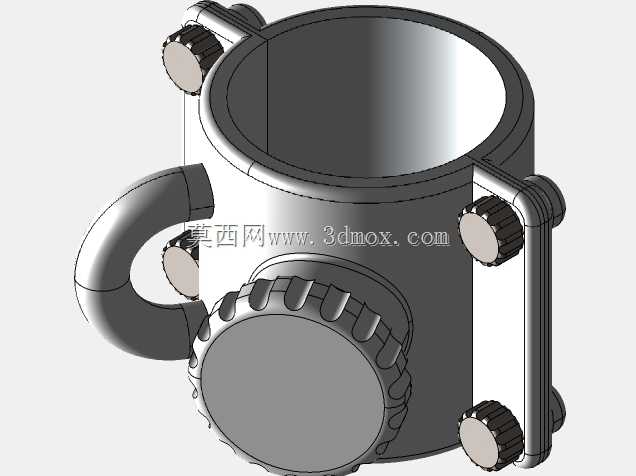

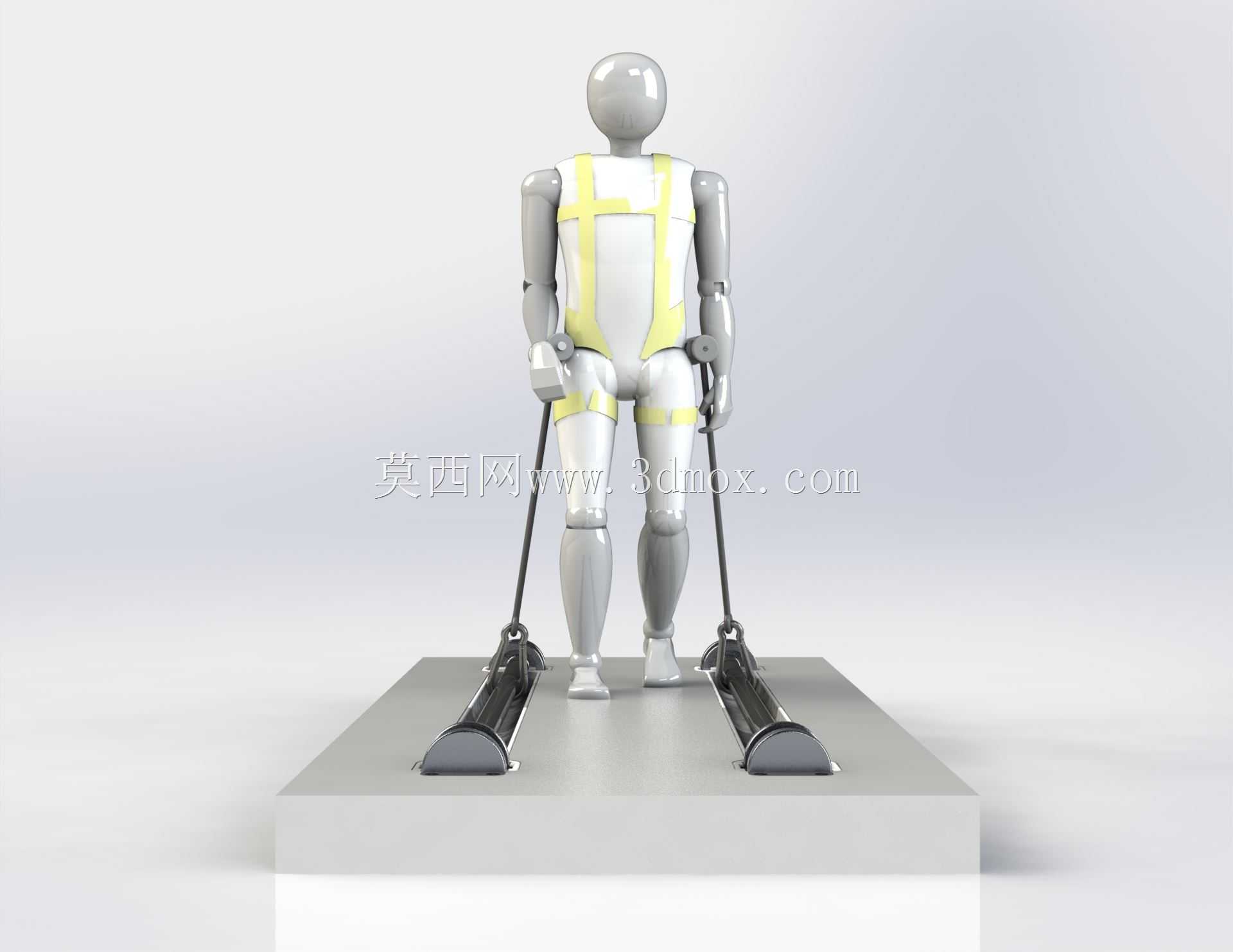

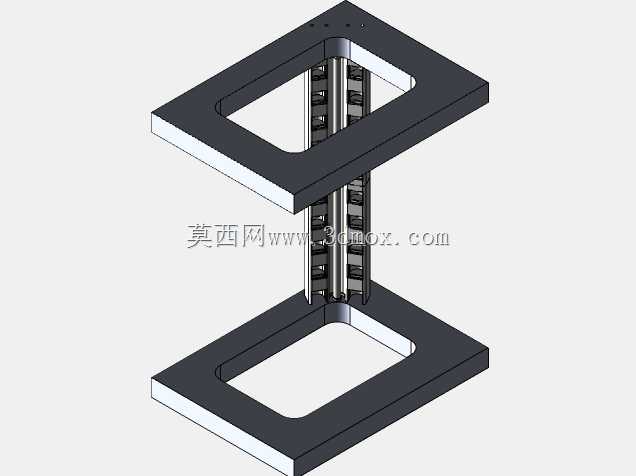

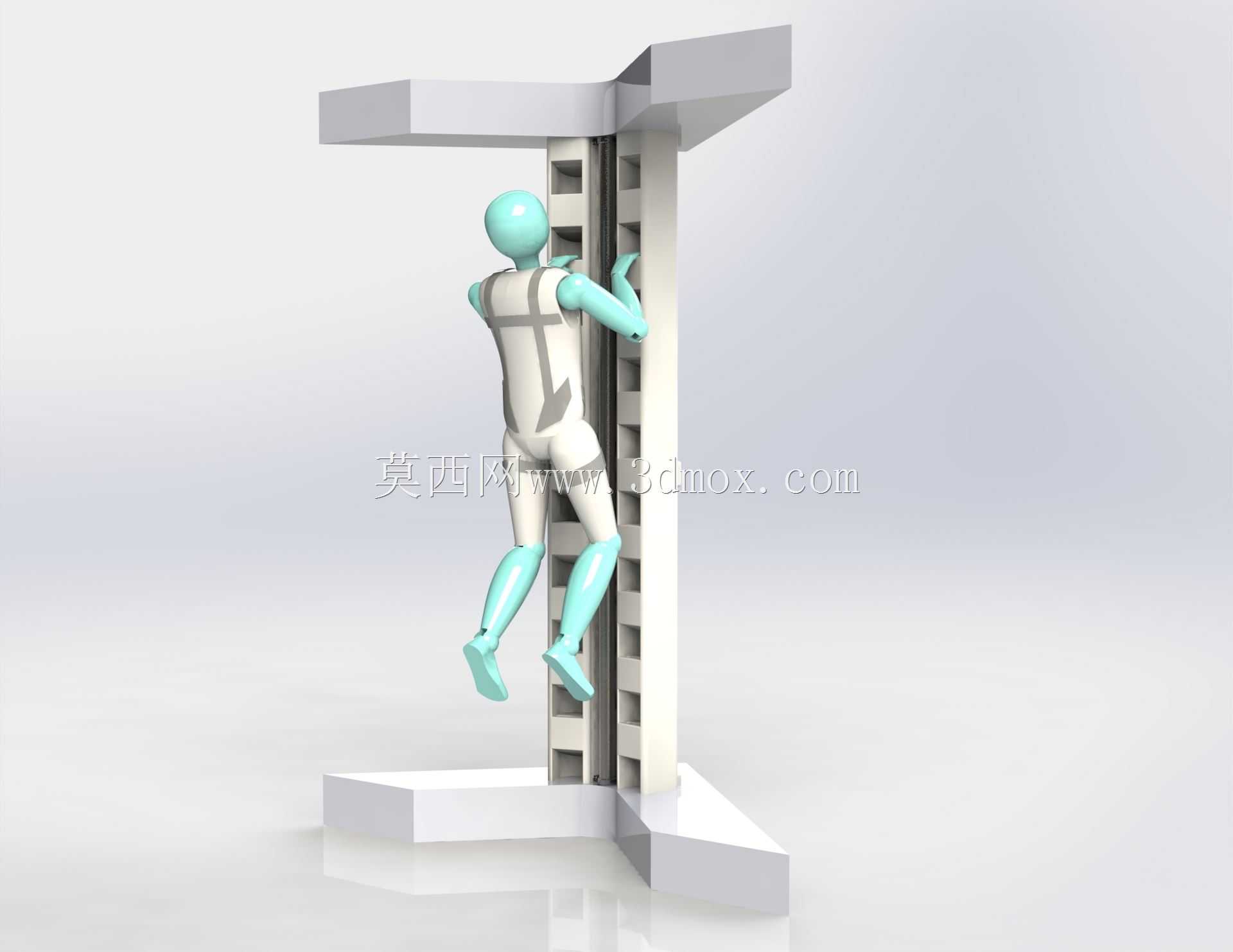

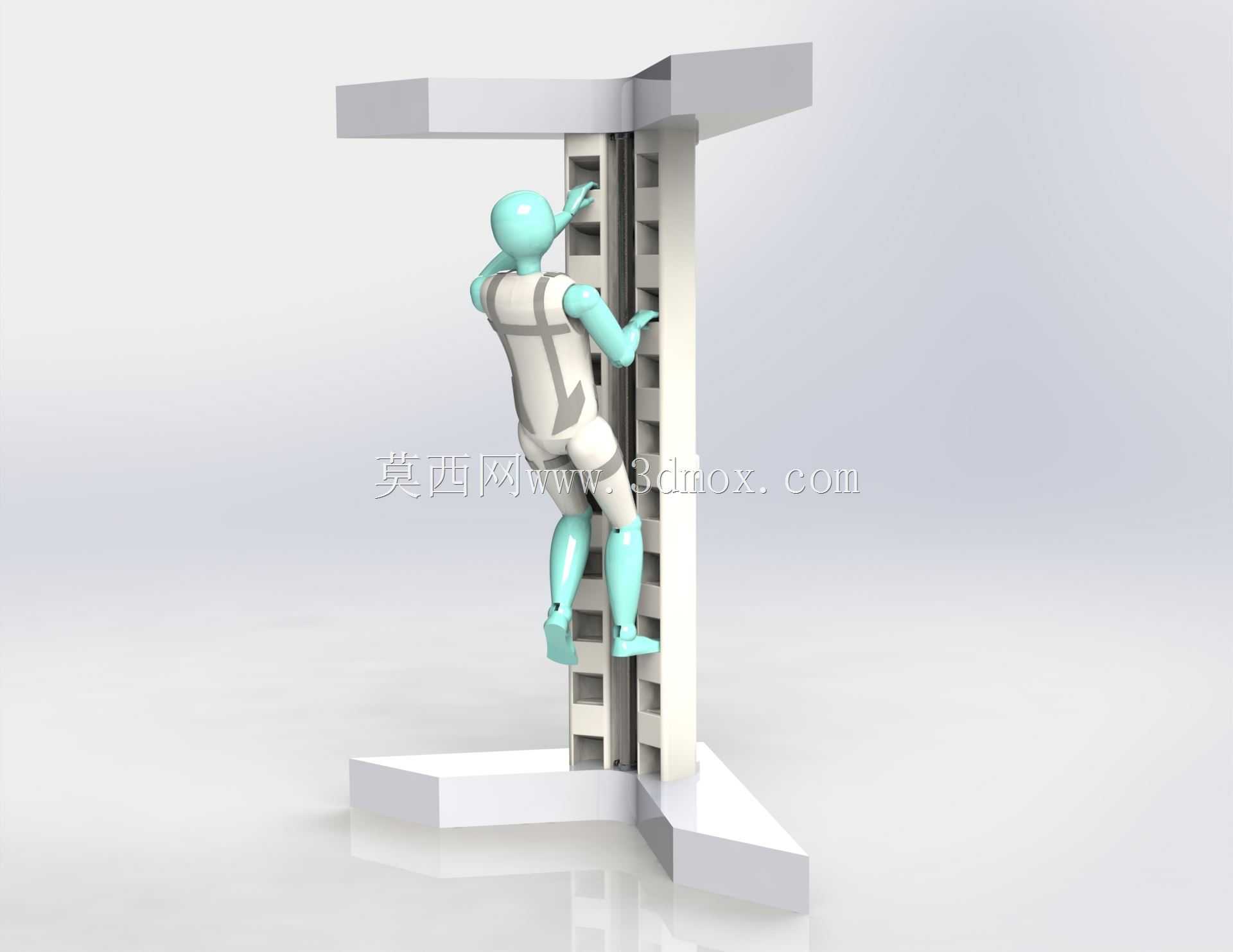

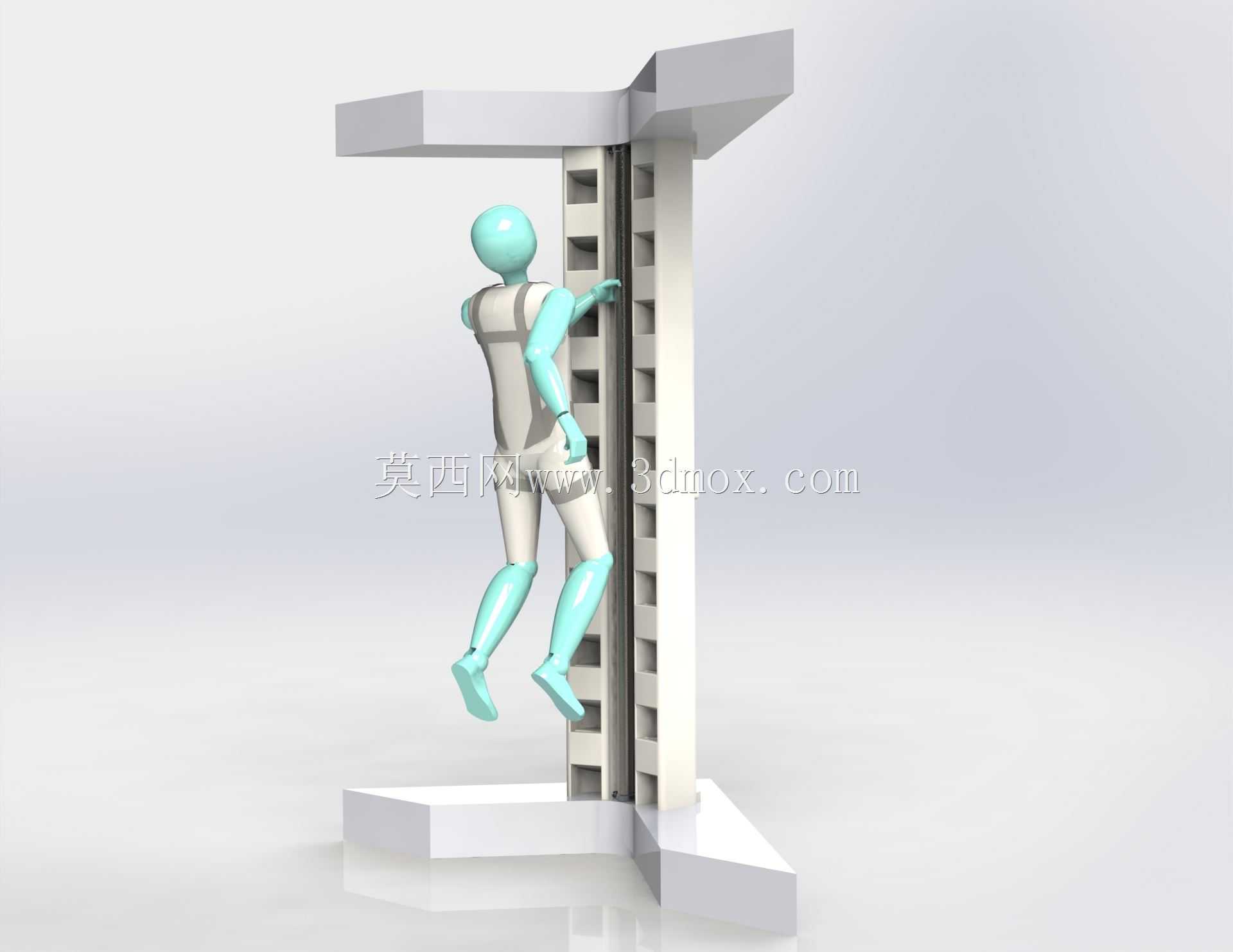

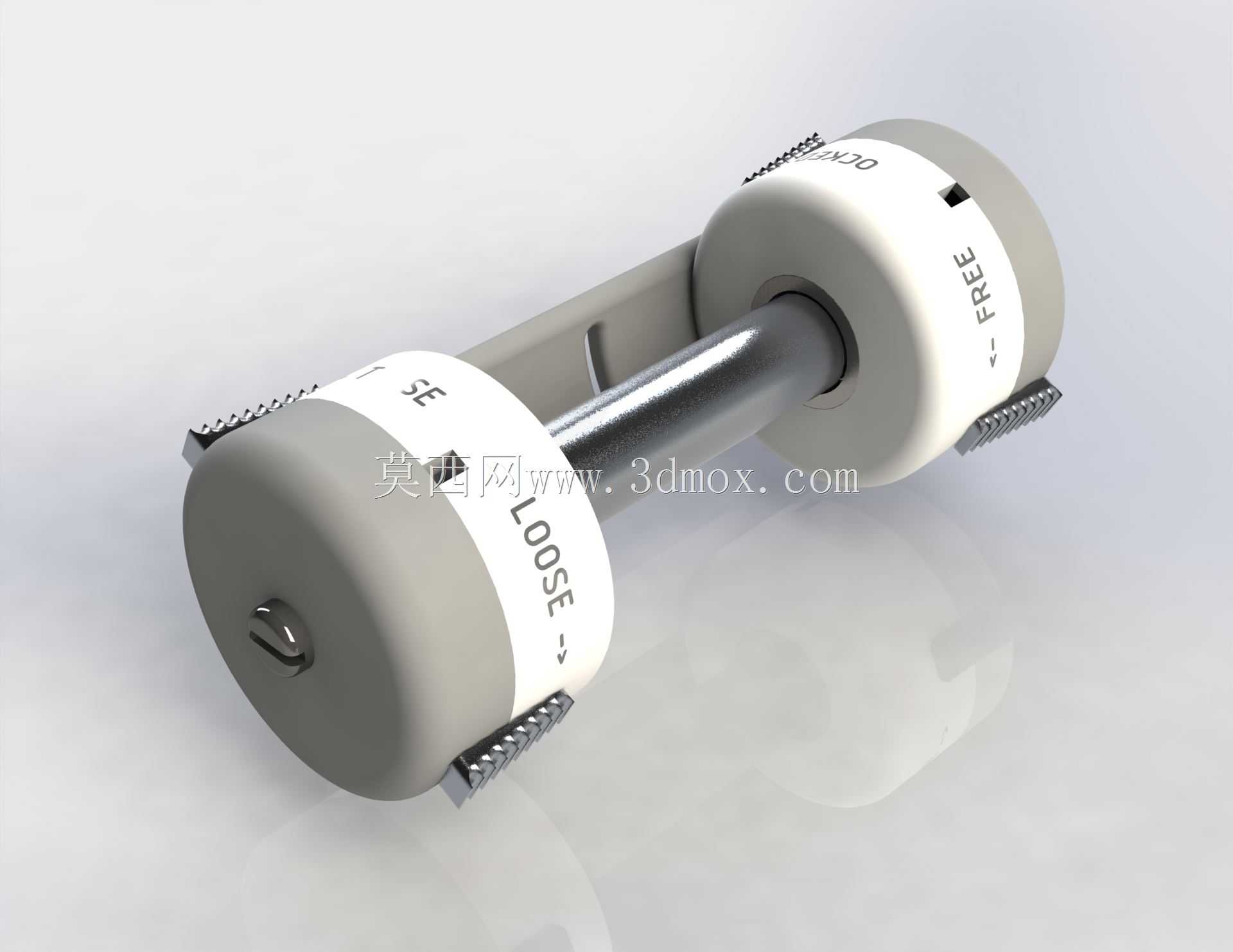

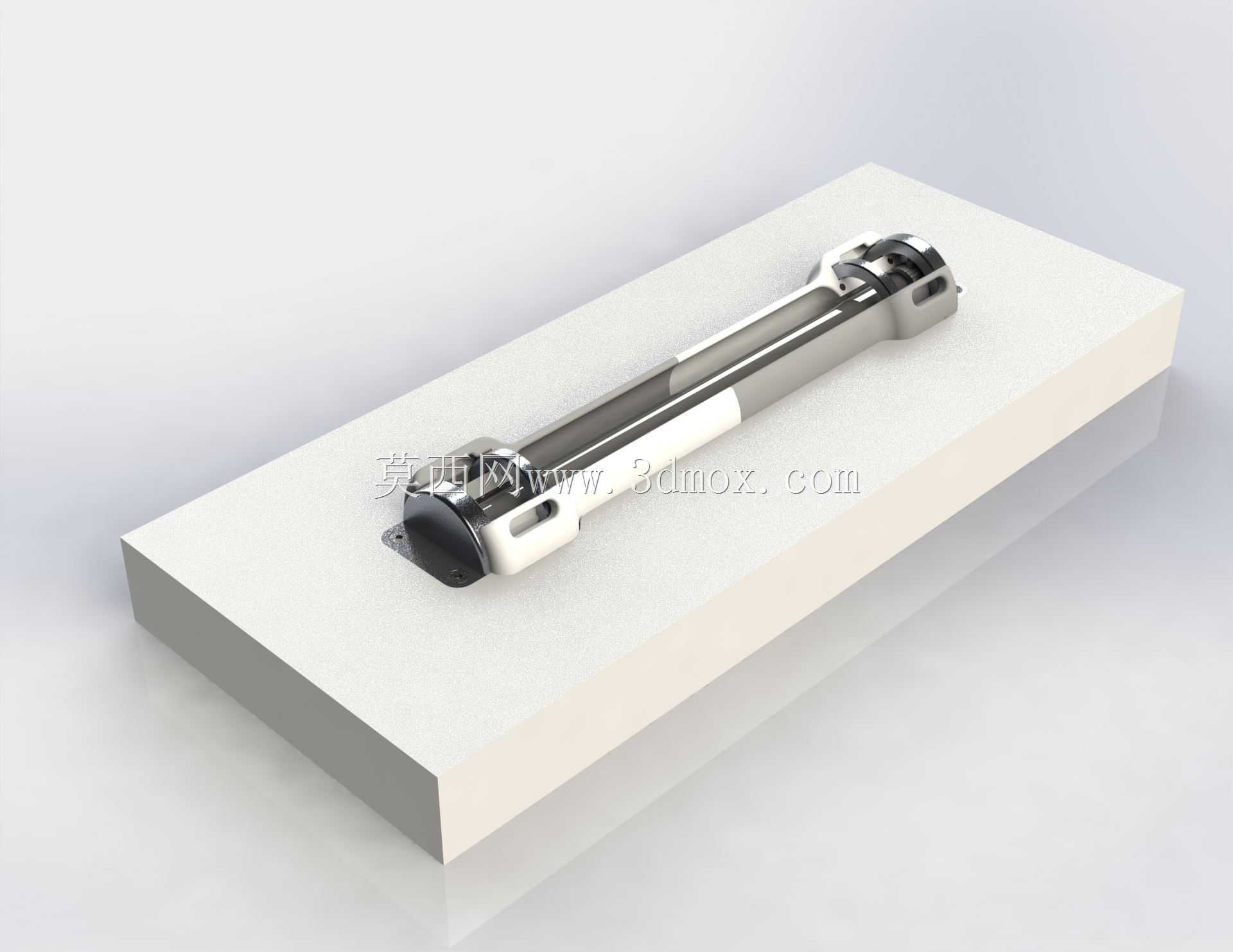

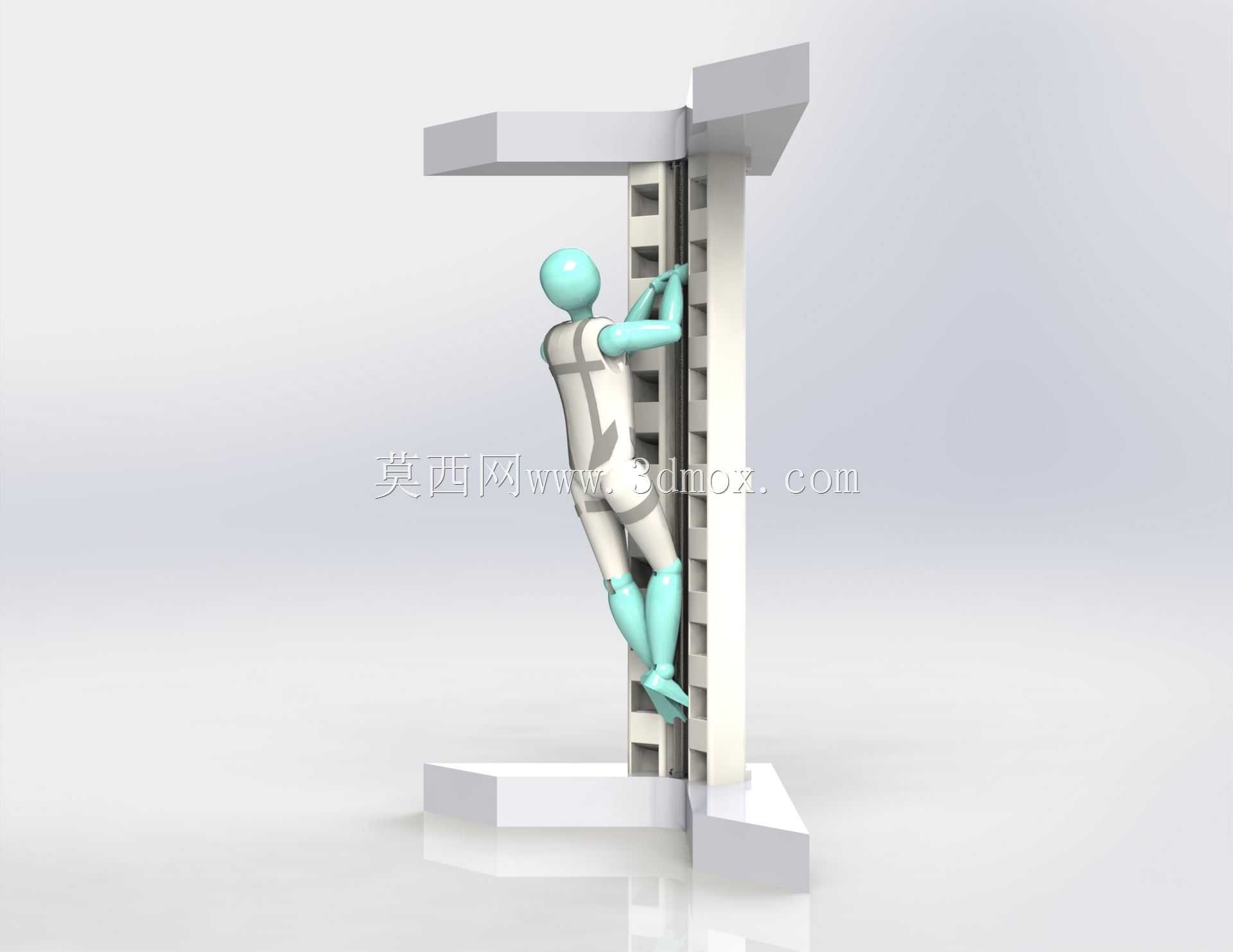

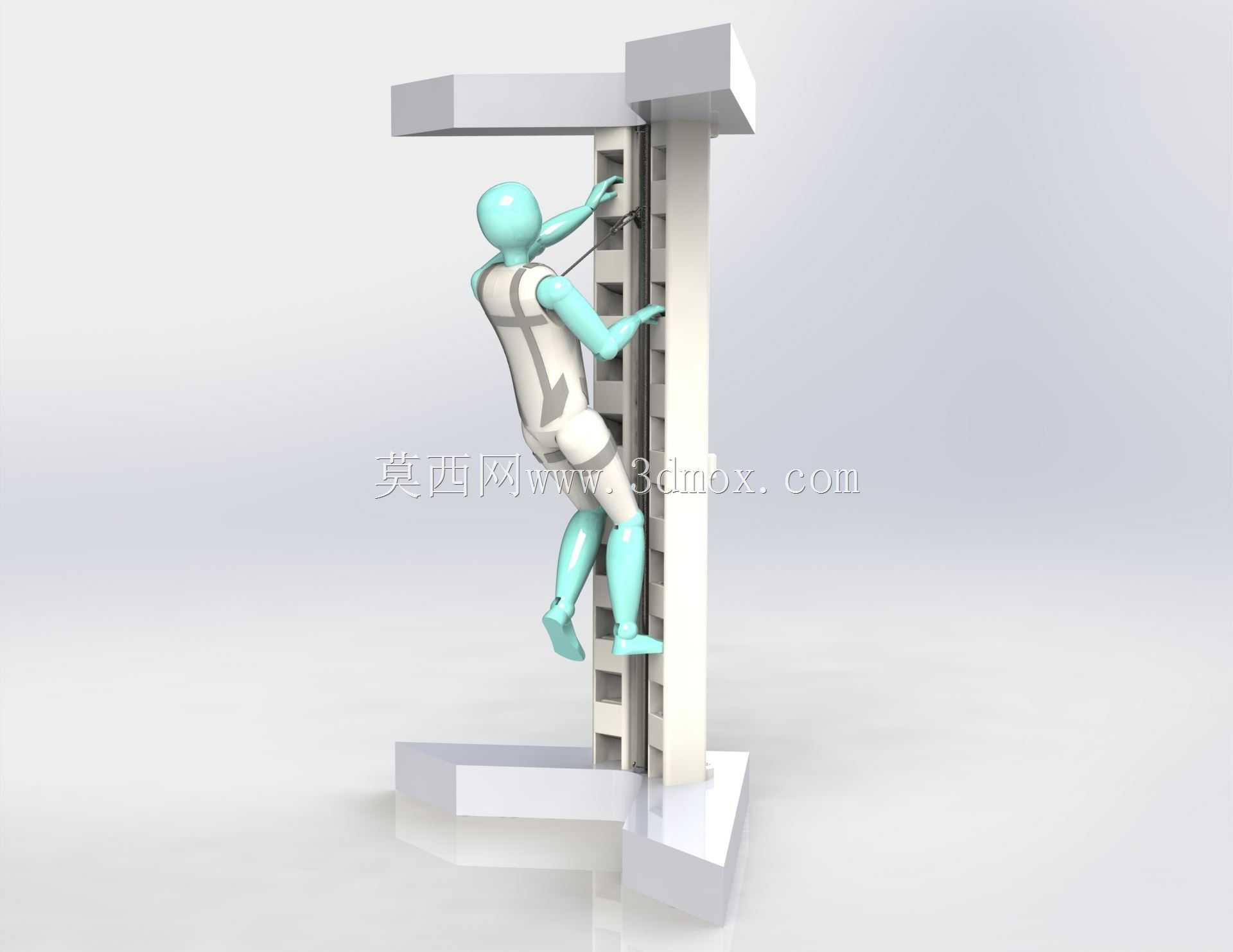

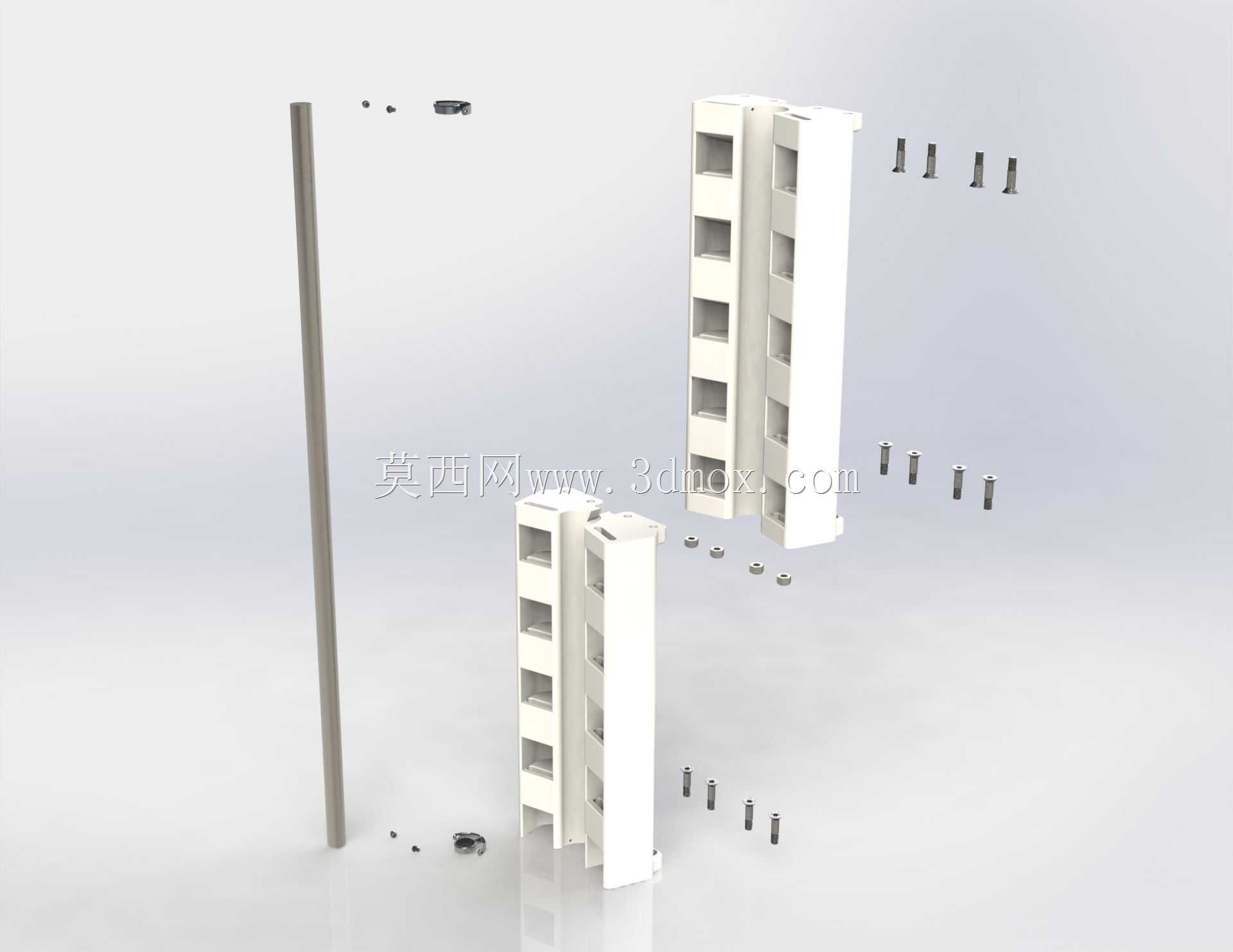

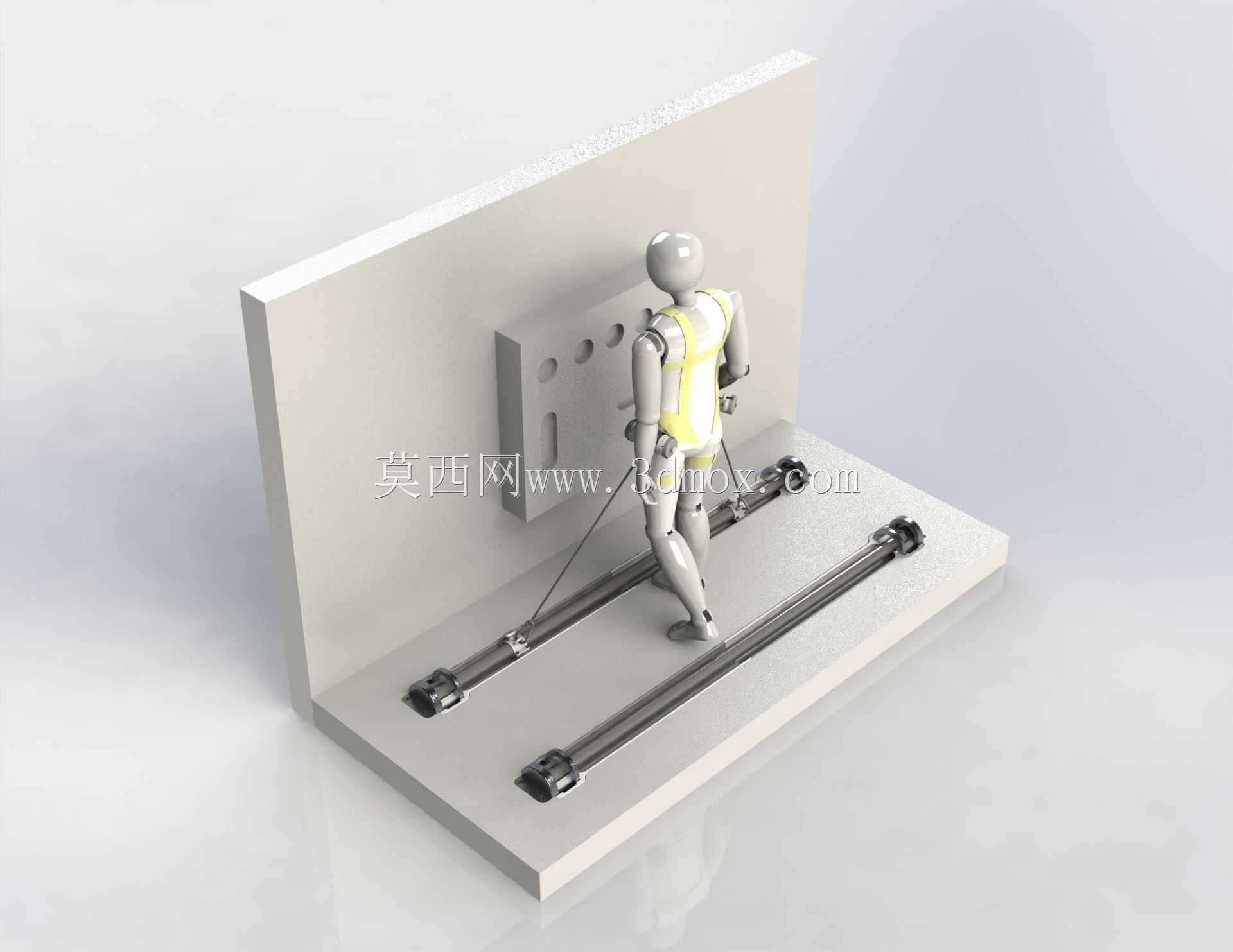

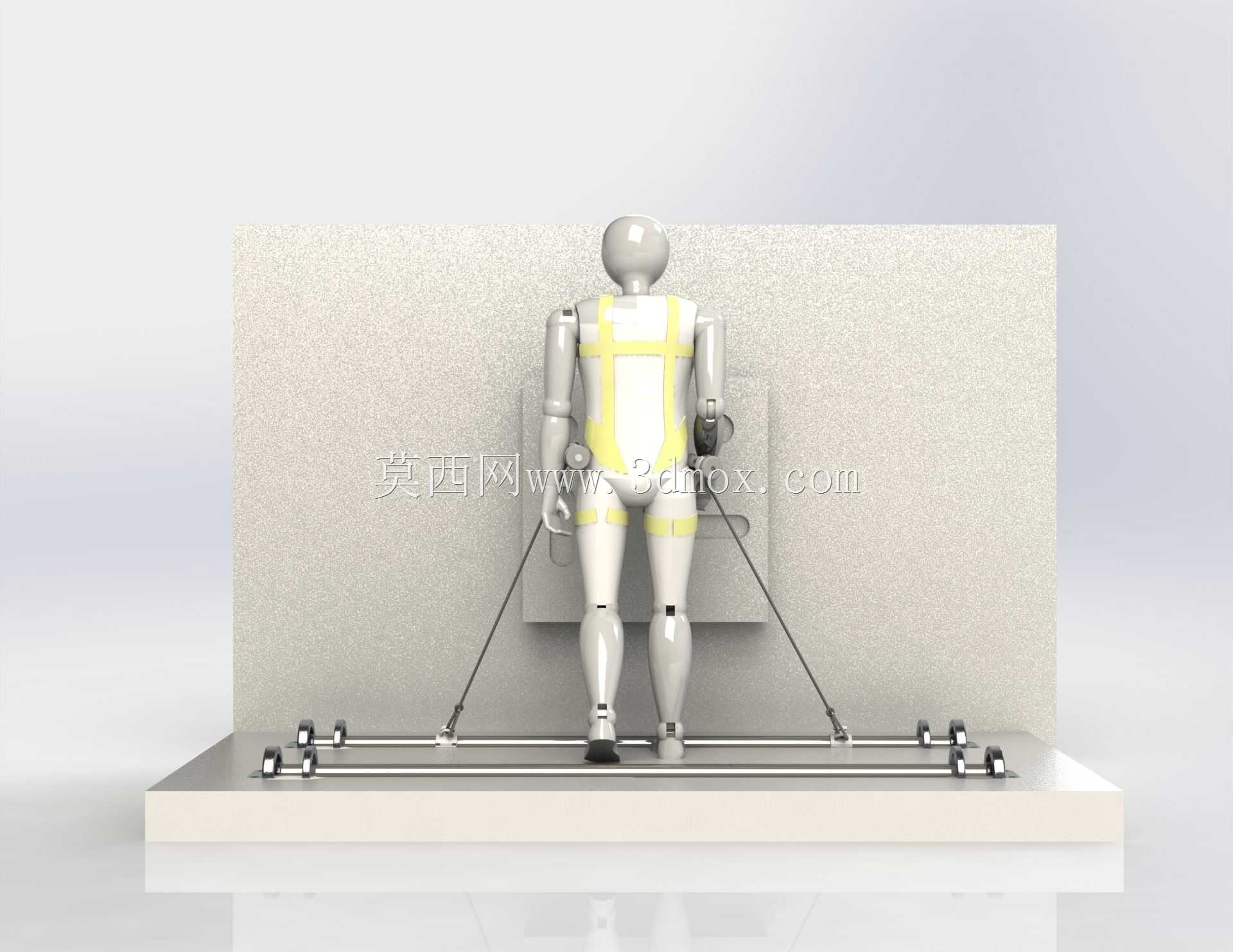

　　从功能实现逻辑来看，整套系统配置了三类可永久复用的标准模块，分别对应垂直升降导向、水平滑移承载、末端刚性约束三个核心功能段，同时预留了个人用户端操作位与两个可快速部署的扩展工位，不需要额外做基础改造就能完成现场拼装。垂直段采用带等距定位孔的立柱导轨结构，爬梯与承载滑座集成在同一导向副上，滑座移动到目标高度后可通过插销式固定件完成刚性锁止，不会出现负载下滑的问题；水平段采用地面铺设的平行导轨作为承载基础，每个作业位的滑台都带独立的锁止结构，调整到位后可通过底部的偏心压块压紧导轨面，锁止后的水平间隙控制在0.1mm以内，满足精密装配的定位要求。

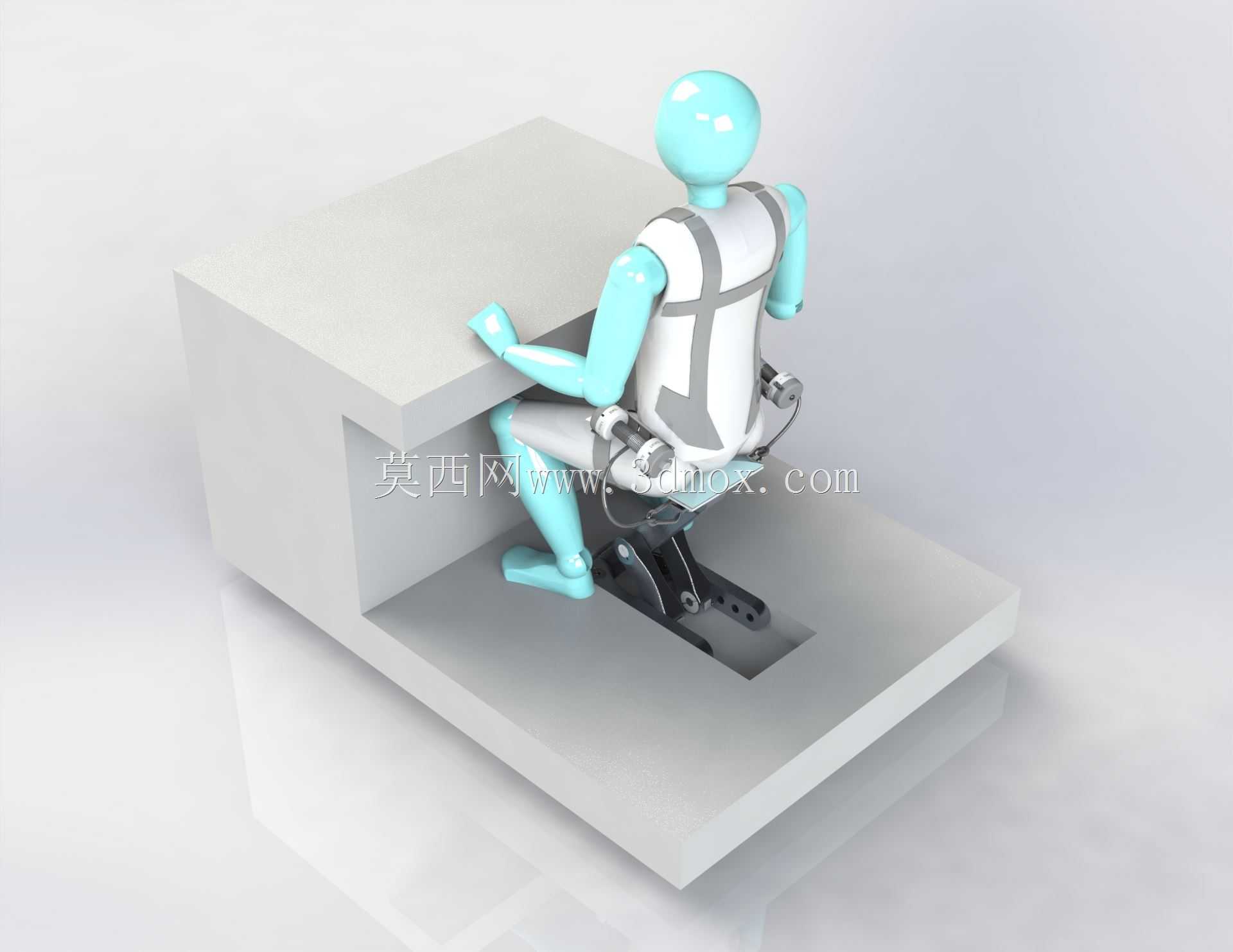

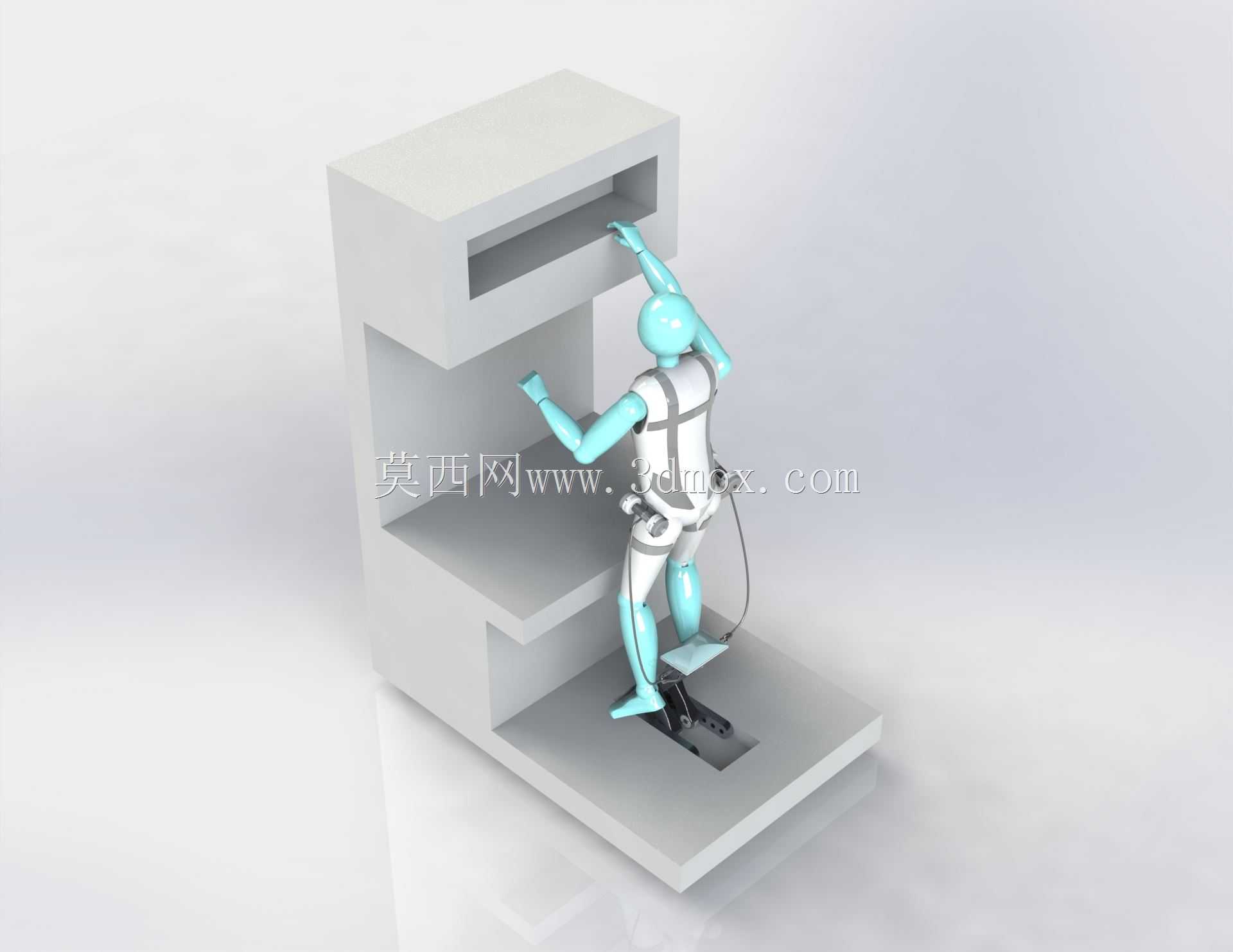

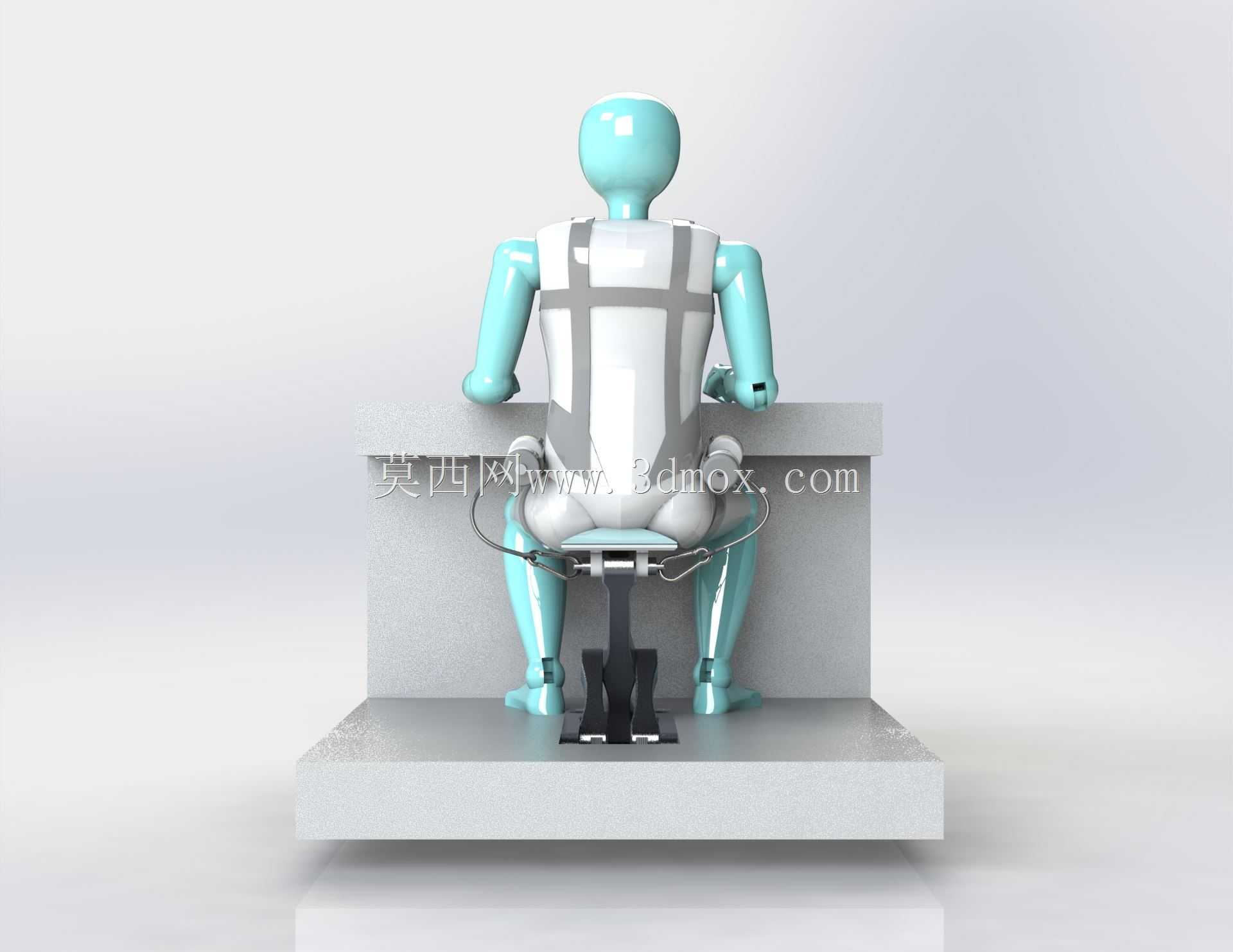

　　设计过程中优先考虑了模块的互换性，所有连接接口都采用统一的标准尺寸，不同模块之间不需要额外加工转接件就能完成拼接，用户可以根据自身场地的大小、作业流程的排布灵活调整模块数量与安装位置。从安装边界来看，整套系统的垂直方向最大伸展高度适配常规厂房的室内净高要求，不会出现顶部干涉的问题；水平方向的导轨段可根据场地长度自由拼接，单段导轨长度为标准模数，拼接处的定位精度靠端部的止口结构保证，不需要现场配做定位销。个人用户操作位的台面高度按照立姿作业的人机工程学尺寸设计，台面下方预留了足够的腿部空间，操作人员可以坐姿完成精细作业，也可以站立完成大尺寸工件的操作。

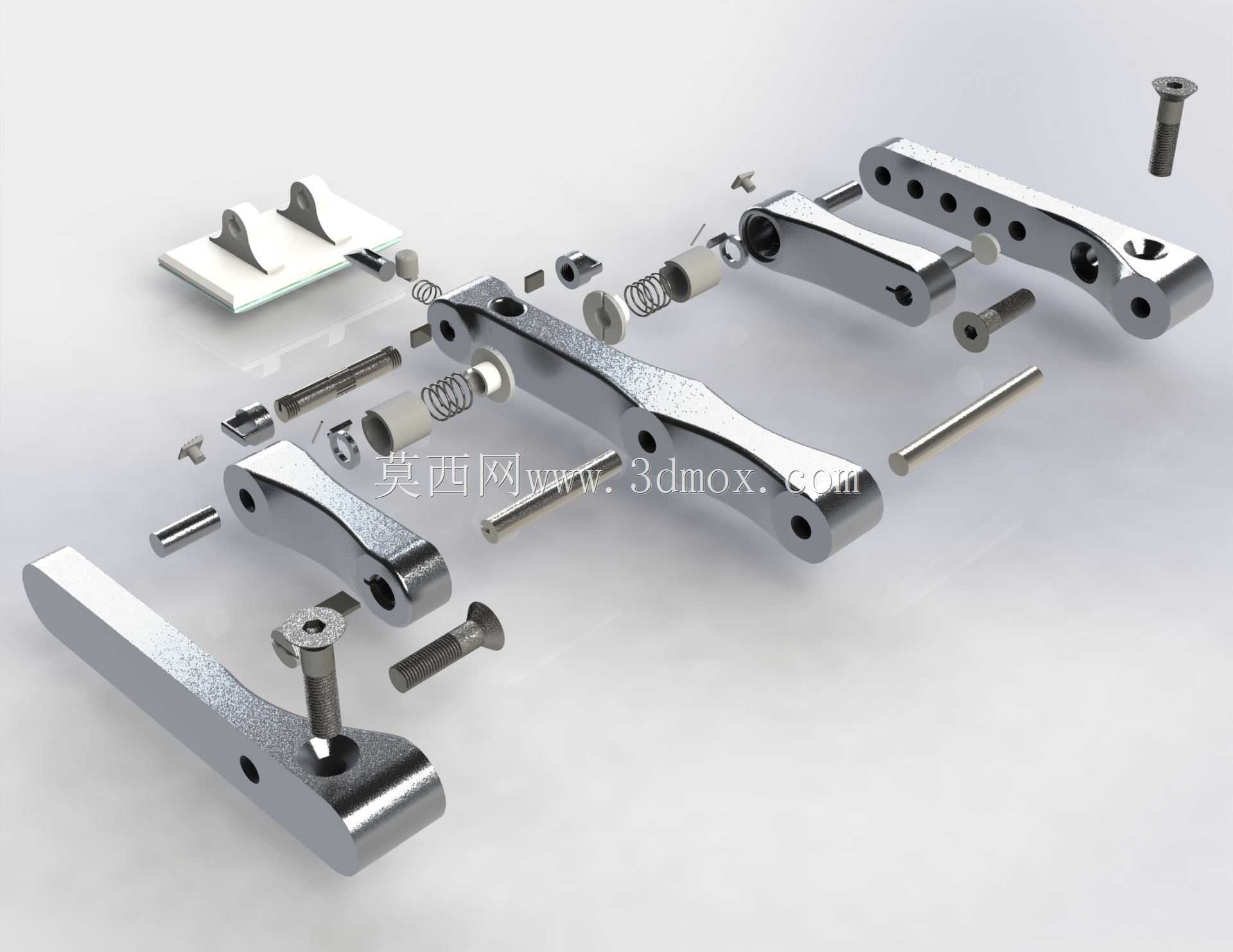

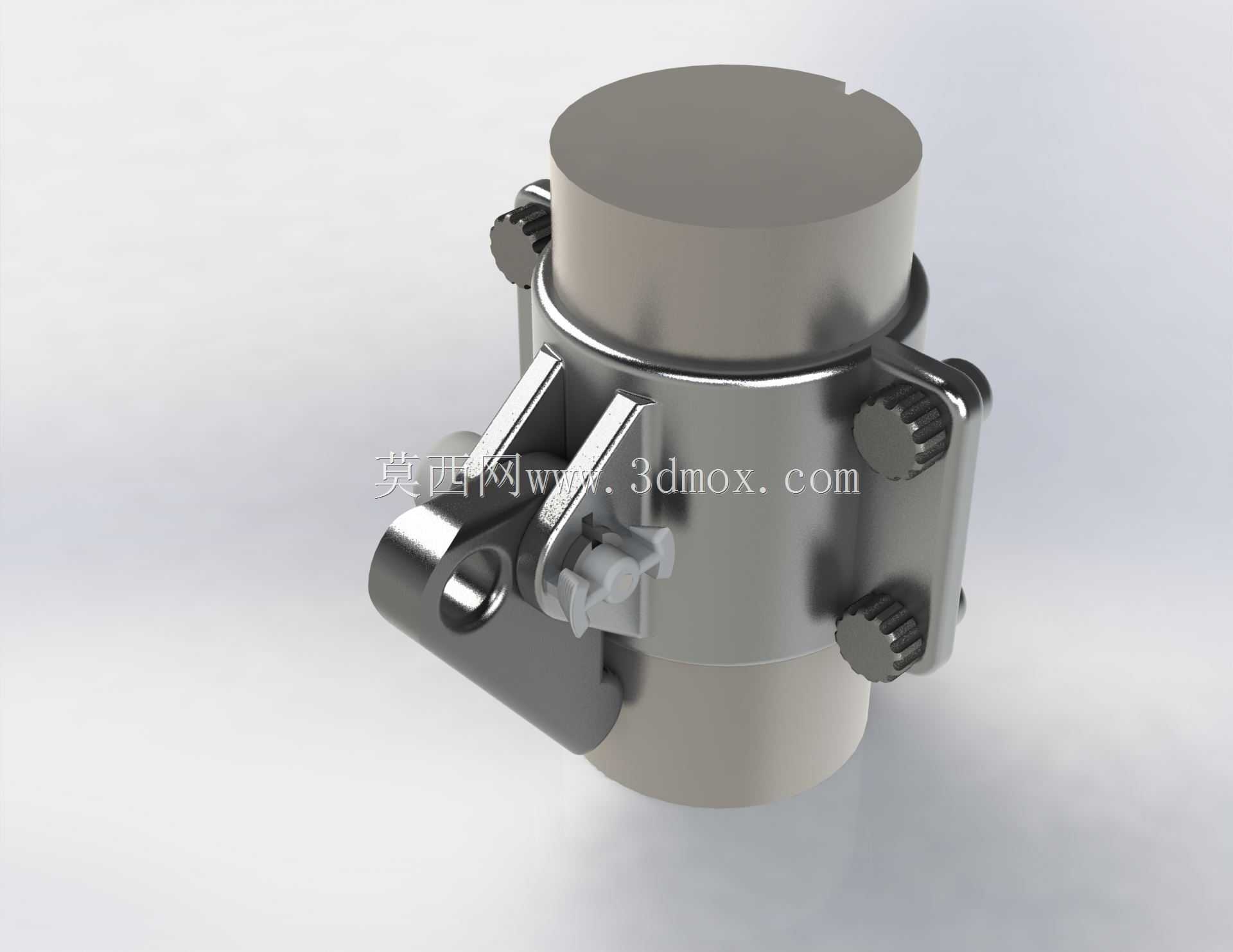

　　系统的约束设计覆盖了作业全流程的受力场景，水平方向的约束可承受作业过程中的横向推拉力，不会出现滑台移位；垂直方向的约束可承载额定负载下的竖向载荷，同时带防坠保险结构，即使主锁止件意外失效，防坠结构也能立刻卡入立柱定位孔，避免设备下坠引发安全事故。每个作业位都配置了独立的约束接口，可根据作业需求加装工装夹具、工件托架、检测支架等附件，接口的安装孔位采用通用孔距设计，兼容市面上多数标准工装的安装尺寸。

　　从结构细节来看，所有运动副都预留了润滑维护通道，日常保养时不需要拆解整体结构就能完成润滑脂加注，导轨面都带防尘防护结构，避免车间内的粉尘、碎屑进入导轨配合面造成磨损加速。系统的基础安装不需要做预埋处理，地面只要满足常规的平整度要求，通过底部的可调支撑脚就能完成整体调平，调平范围可适配地面±15mm的高度差，安装完成后整体的水平度误差可控制在0.2mm/m以内，满足精密作业的基础要求。

　　整套系统的设计没有采用复杂的非标定制结构，所有模块都可批量预制，现场安装时只需要通过标准紧固件完成拼接，单套系统的现场安装时间可控制在4小时以内，后期如果需要调整工位布局，也可以快速拆解后重新拼装，不会造成构件的损坏浪费。针对不同的作业负载需求，每个模块的结构件都经过受力校核，在额定负载下的结构变形量控制在允许范围内，不会因为长期负载出现结构形变导致的精度下降。
