嵌入式3.5位LCD数显模块结构设计

　　在工业测控、小型仪器仪表的面板设计场景中，嵌入式数显单元是人机交互最基础的载体，这类模块不需要复杂的触控交互，核心需求是读数清晰、安装便捷、适配常规面板开孔，同时能在常规工业环境下长期稳定运行。本次涉及的3.5位LCD显示模块，就是针对这类需求设计的标准化嵌入式组件，在结构设计阶段充分考虑了面板安装的实际工况，从壳体防护、安装卡扣、屏幕视窗到内部PCB的限位都做了针对性的结构优化。

　　从实际使用场景来看，这类模块常被集成在直流电源面板、小型温控单元、工业传感器二次显示终端、低压配电监测单元上，用来显示电压、电流、温度、压力这类需要实时读取的模拟量转换数值，3.5位的显示规格可以覆盖0-1999的读数范围，足够满足绝大多数单参数监测的显示需求，不需要额外扩展显示位数，也能控制模块本身的体积，适配紧凑的面板布局。

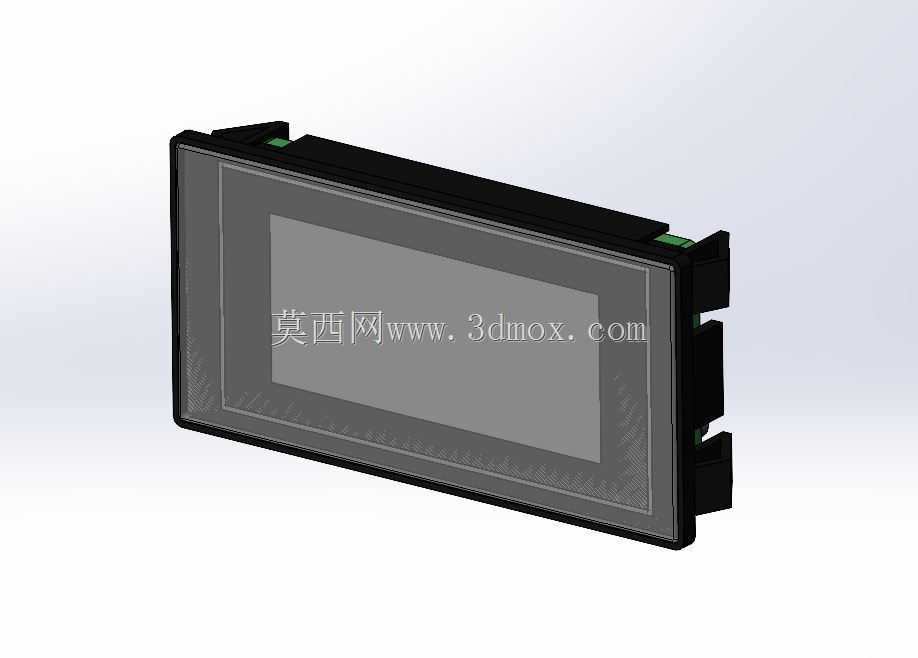

　　模块整体采用矩形嵌入式壳体设计，外壳为黑色阻燃工程塑料材质，表面做细磨砂处理，避免日常使用中留下指纹或者划痕，同时塑料壳体的绝缘特性可以满足低压电子设备的安规要求，不需要额外做绝缘隔离结构。正面视窗区域做了略低于壳体边框的下沉设计，LCD屏幕嵌装在视窗内侧，视窗表面覆盖透明防护层，既可以避免日常擦拭、操作时刮花LCD屏幕表面，也能阻挡少量粉尘、溅水直接接触屏幕边缘，提升模块在车间、实验室这类非严苛防护环境下的适应能力。屏幕四周的黑色边框做了均匀的窄边处理，在有限的正面尺寸内尽可能扩大显示区域的占比，让操作人员在一定距离外也能清晰读取数值，不需要凑近面板辨识。

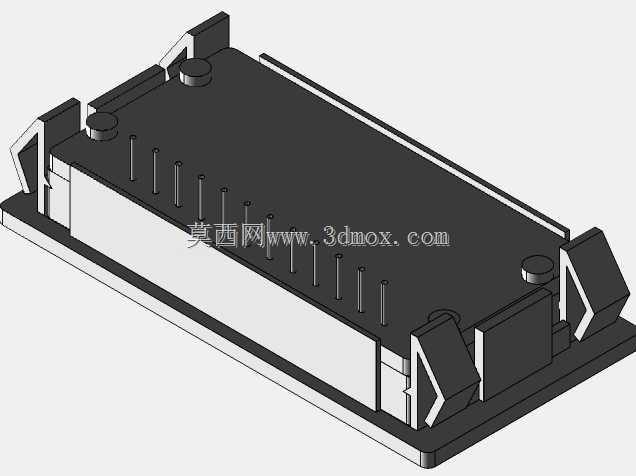

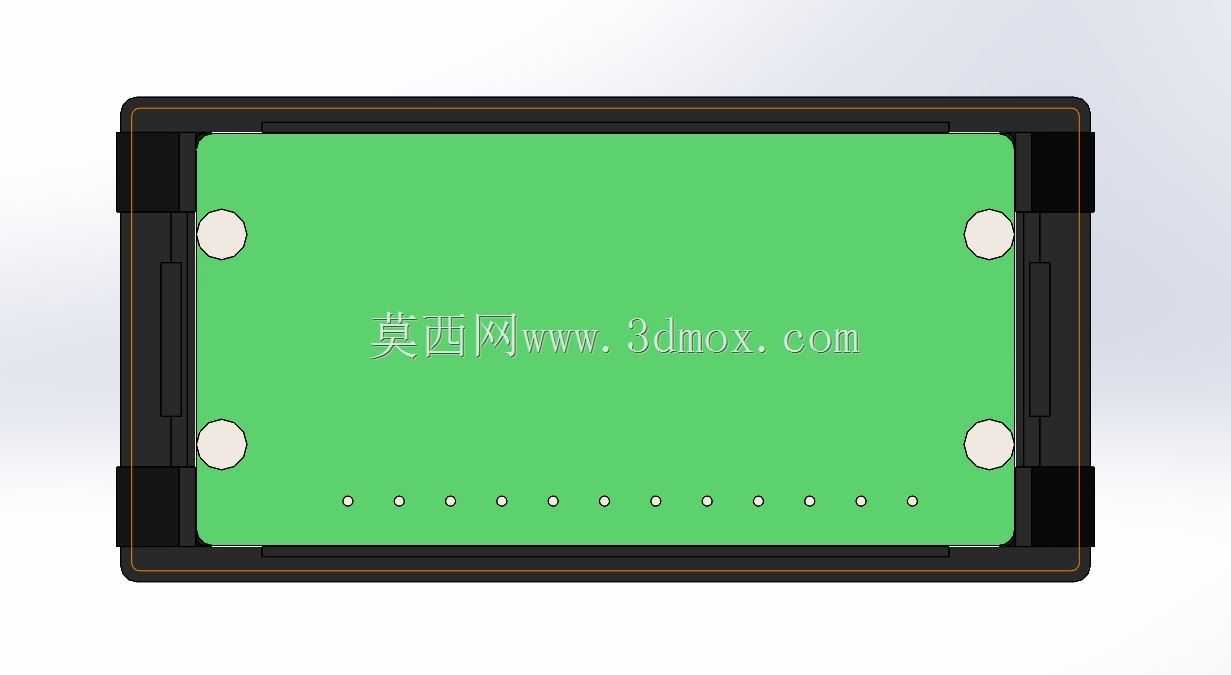

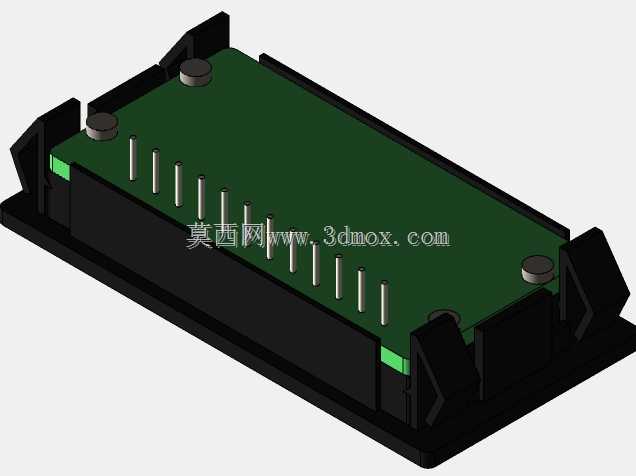

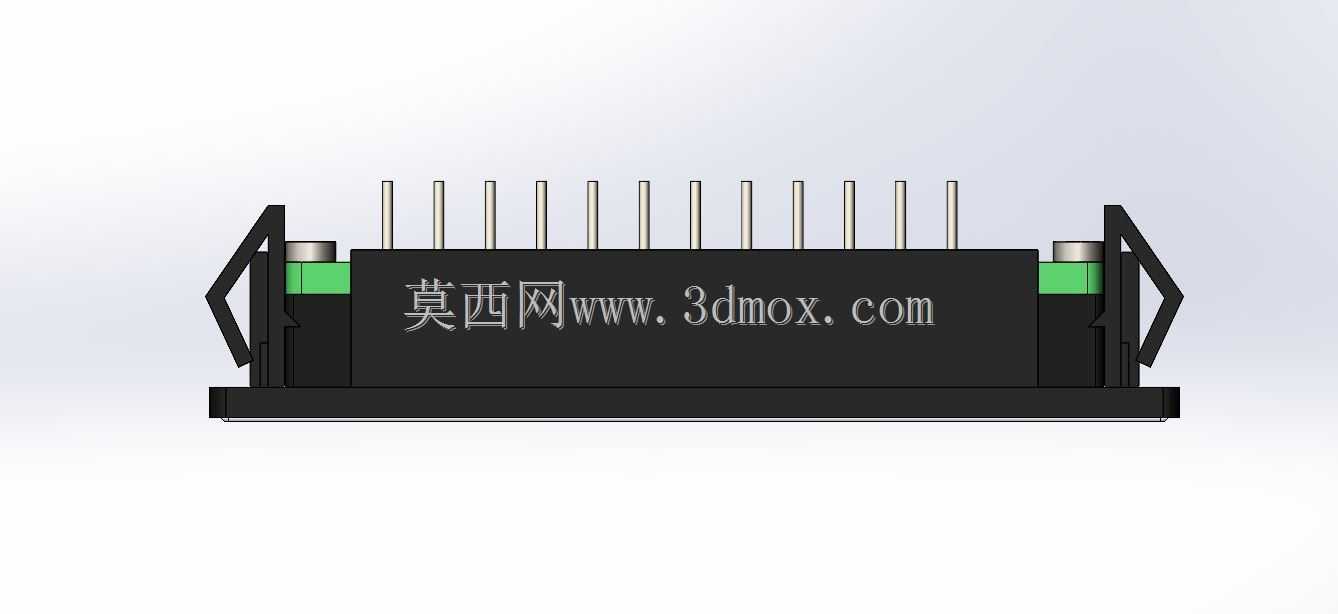

　　安装结构上，模块两侧设计了弹性卡扣结构，不需要额外的螺丝固定，只需要在设备面板上开出对应尺寸的矩形安装孔，将模块从面板正面推入开孔，两侧的卡扣就会自动卡在面板背面，完成快速固定，这种安装方式可以大幅提升面板组装的效率，也不需要在面板上加工螺丝孔位，简化了面板的加工工序。卡扣本身和壳体为一体化注塑结构，带有一定的弹性形变余量，可以适配1-3mm厚度范围的金属、塑料面板，覆盖常规设备面板的常用厚度规格，不需要针对不同面板厚度调整安装结构。模块尾部预留了PCB接插区域，两侧的限位槽可以固定内部的显示驱动PCB，避免运输、安装过程中PCB出现移位导致的接触不良，接插端的位置做了下沉设计，留出足够的接线空间，方便现场组装时插接排线或者焊接引线，不会因为接线空间不足导致线缆弯折过度出现断线问题。

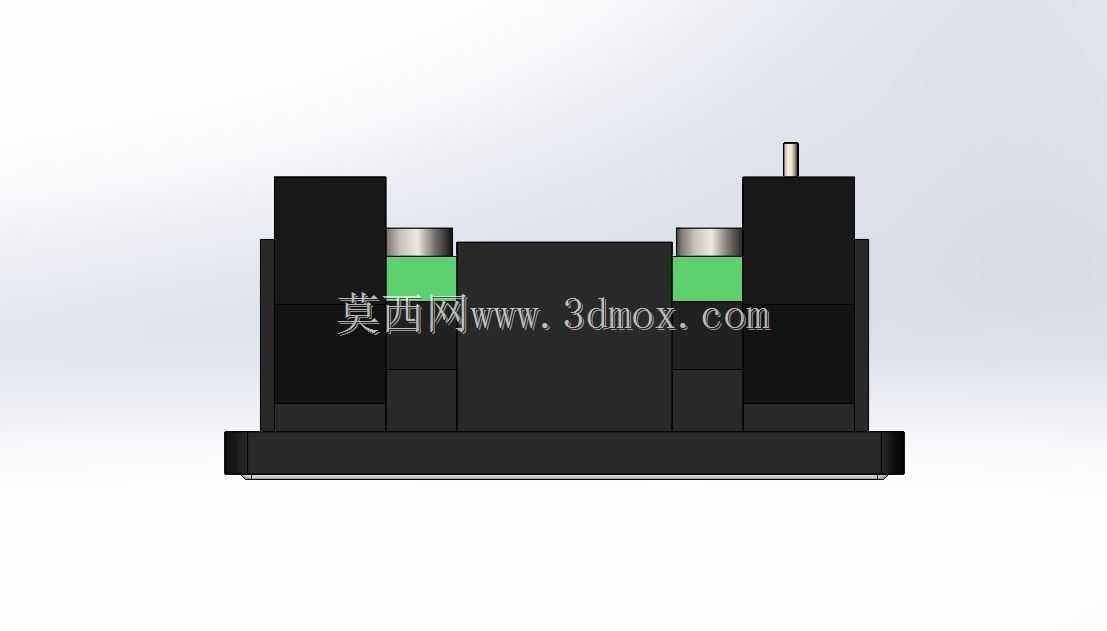

　　在结构设计的细节处理上，模块的四个边角都做了小半径圆角处理，既可以避免安装时锐角边角划伤操作人员，也能减少安装孔边角的应力集中，提升面板开孔处的结构强度。壳体上下边缘设计了细小的导向筋，推入安装孔时可以起到导向定位的作用，避免模块装偏，同时导向筋和安装孔内壁的小间隙配合，可以让模块安装后保持周向固定，不会在面板内出现晃动。屏幕和壳体之间的装配缝隙控制在0.1mm以内，既满足注塑件的公差要求，也能避免粉尘从缝隙进入模块内部，影响电路长期运行的稳定性。

　　从安装边界尺寸来看，模块的正面外形尺寸适配常规的嵌入式数显开孔标准，安装深度控制在较小的范围内，即使是内部空间紧凑的小型手持设备、壁挂式监测单元，也有足够的空间容纳该模块，不会和内部的其他电路组件、结构件产生干涉。模块整体重量较轻，安装后不会对面板产生额外的负重，即使是薄塑料面板也不会因为模块重量出现变形问题。在实际选型搭配时，这类模块可以直接适配常规的单参数测量驱动电路，不需要额外修改结构安装位，能缩短整套设备的开发周期，对于做小型仪器、测控单元的结构工程师来说，这类标准化的显示模块可以直接嵌入设计，不需要从零开始设计显示部分的结构，大幅降低结构设计的工作量，也能提升整机的结构可靠性。
