1英寸规格单页卷边半铰链结构设计

　　做小型箱体、便携设备翻盖结构设计的时候，很多工程师容易在铰链选型上踩坑——要么选的合页太厚挤占内部安装空间，要么开合同轴度差用久了出现翻盖偏移，要么安装孔位和现有板材孔距不匹配需要二次打孔，反而增加加工成本。这款1英寸规格的半铰链，就是针对小尺寸安装场景做的结构优化，单页带卷边轴套的设计，刚好适配需要单侧固定、另一侧和活动页配合的装配需求，不用额外加工轴套结构，直接搭配对应尺寸的销轴就能完成铰链副的装配。

　　从实际使用场景来看，这类小尺寸半铰链的适配范围非常广，小型仪表设备的检修翻盖、便携工具箱的箱盖连接、小型展示柜的侧开柜门、户外小型接线盒的防水盖连接，甚至是定制化小型机架的活动挡板连接，都能用到这类结构。和普通双页合页不同，半铰链的单页固定设计，在安装空间受限的场景下优势非常明显：比如设备侧壁厚度只有3mm左右，双页合页的固定页需要同时占用侧壁和翻盖的边缘空间，很容易出现合页突出设备外表面的问题，而这款半铰链的固定页可以完全贴合在设备侧壁的内表面，卷边轴套刚好卡在侧壁的开槽位置，翻盖侧的活动页可以和翻盖端面齐平，装配完成后整个铰链结构不会突出设备外轮廓，能满足小型设备对外观平整度的要求。

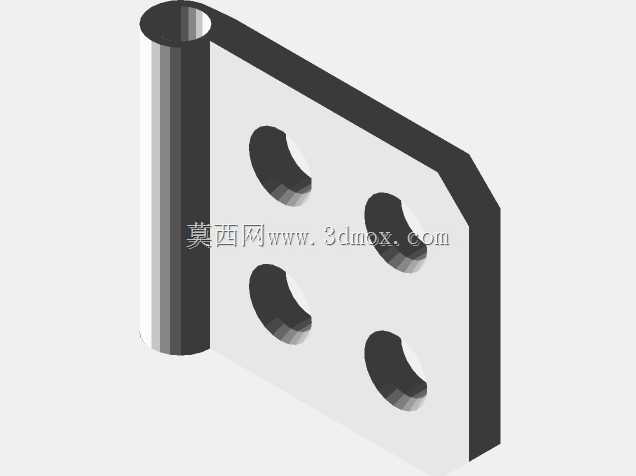

　　在功能特性上，这款半铰链的卷边轴套做了整圈卷圆处理，轴套的内壁同轴度公差控制在0.05mm以内，搭配对应直径的销轴使用时，开合过程的阻尼非常均匀，不会出现局部卡滞或者旷量过大的问题。固定页上的四个安装孔做了沉头设计，适配M3规格的沉头螺丝，装配完成后螺丝头部完全没入沉孔内，不会突出固定页表面，避免螺丝和活动页或者设备内部结构产生干涉。固定页的边角做了45度倒角处理，没有尖锐的毛刺棱角，不管是装配过程还是后期设备维护，都不会划伤操作人员的手部，也不会刮蹭设备内部的线缆或者其他零部件。

　　设计思路上，这款半铰链没有做多余的结构冗余，整体采用等厚度板材冲压成型，卷边部分通过多次卷圆工艺成型，没有额外的焊接或者拼接结构，整体结构强度完全能满足小尺寸翻盖的承重需求——按照常规1英寸铰链的承重能力，单副铰链搭配使用可以承受5kg以内的翻盖重量，完全覆盖小型设备翻盖、小型箱盖的承重需求。四个安装孔的孔位做了对称排布，不管是水平安装还是垂直安装，都能保证受力均匀，不会出现单侧受力过大导致的固定页变形问题。卷边轴套的长度和固定页的宽度保持一致，轴套两端和固定页侧面齐平，装配后不会出现轴套突出刮蹭周边结构的问题。

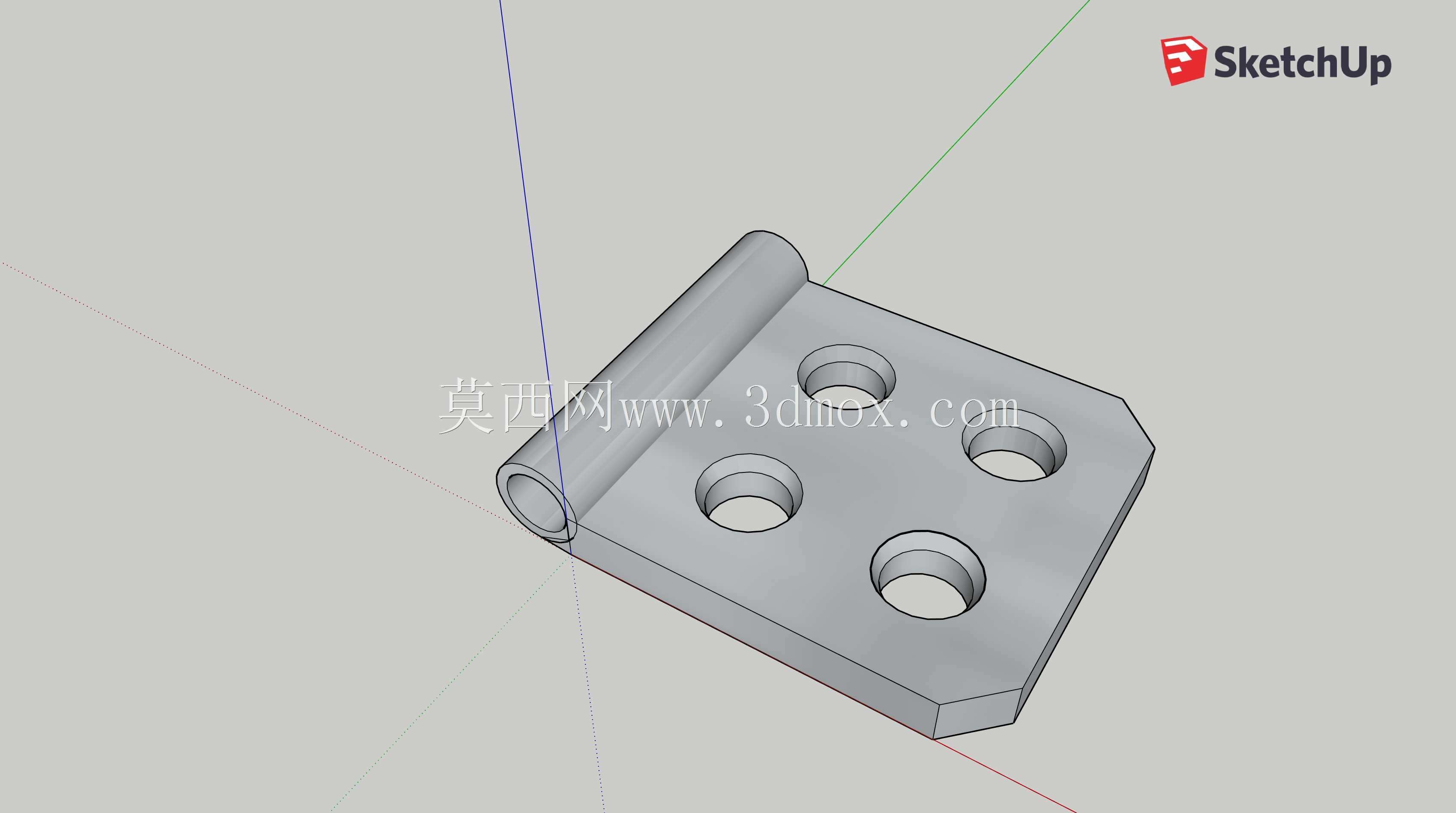

　　尺寸与安装边界方面，这款半铰链的固定页整体尺寸为25.4mm×25.4mm，也就是常说的1英寸×1英寸规格，固定页板材厚度为1.5mm，卷边轴套的内径为3.2mm，适配直径3mm的标准销轴，轴套的外径为6.2mm。安装孔的孔距为横向18mm、纵向18mm，沉孔深度为1.5mm，刚好适配厚度1.5mm的板材，螺丝装配后不会穿透固定页背面。安装时需要在固定侧壁上开一个宽度6.5mm、长度25.4mm的开槽，用来容纳卷边轴套，开槽的位置距离侧壁边缘3mm即可，固定页通过四个M3沉头螺丝固定在侧壁内表面，活动页和翻盖固定后，翻盖的开合角度可以达到180度，完全满足常规翻盖的开合需求。如果需要做限位设计，也可以在卷边轴套的两端加装限位挡片，不需要额外修改铰链本身的结构，适配性非常灵活。

　　在实际建模选型的时候，需要注意销轴的长度要比两个配合半铰链的总宽度多出2-3mm，两端做铆边处理或者加装卡簧，防止销轴在开合过程中脱出。如果是用在有防水要求的户外设备上，可以在轴套内部添加少量润滑脂，同时在铰链和设备侧壁的接触面加装密封垫片，避免水汽从安装缝隙进入设备内部。和塑料铰链相比，这款金属材质的半铰链耐温范围更广，在-20℃到80℃的环境下都能正常使用，不会出现低温脆断或者高温变形的问题，使用寿命更长，维护成本更低。
