适配300mmEDF风扇的类F35矢量旋转喷管结构

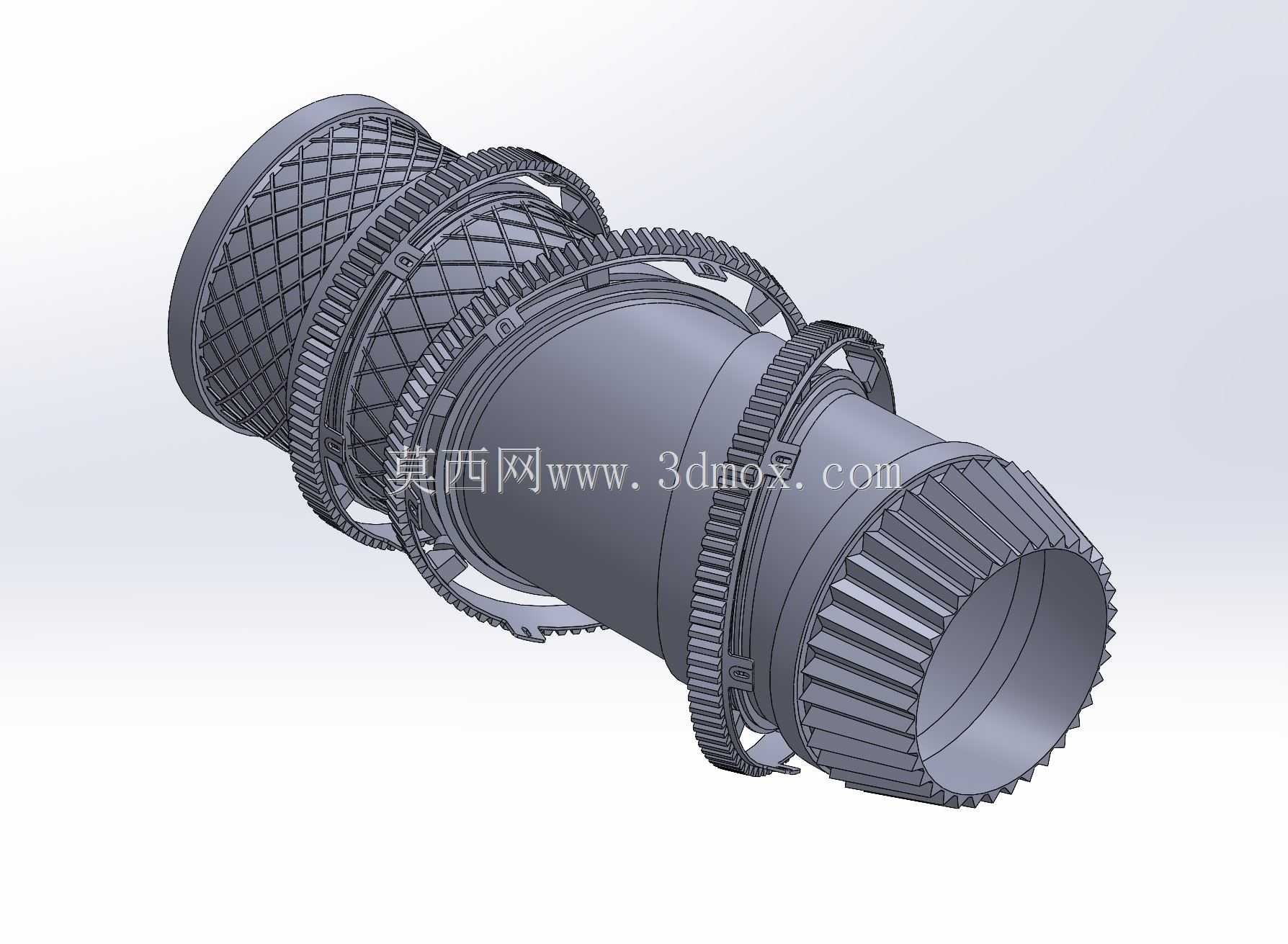

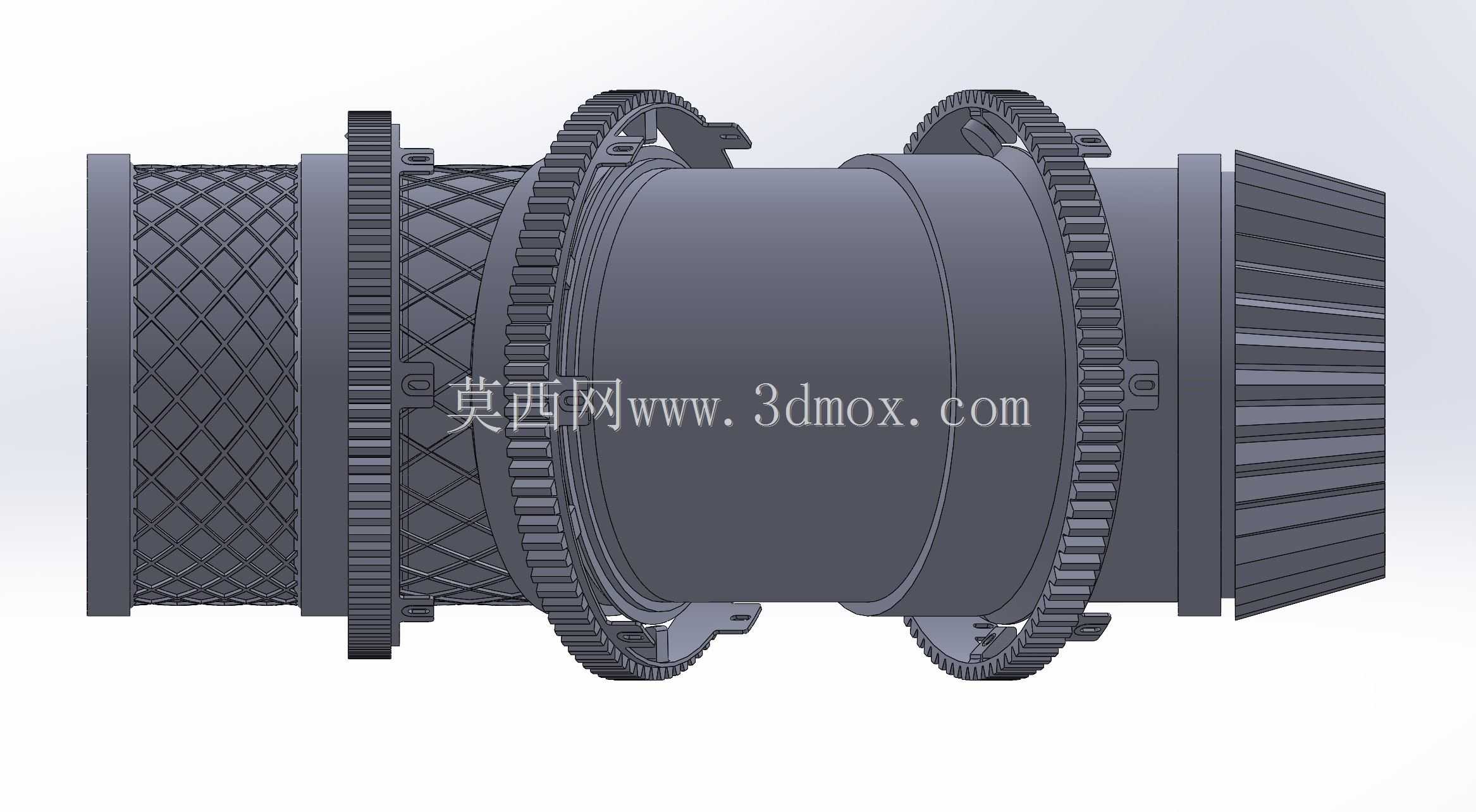

　　该喷管结构的设计参考了F35战斗机的矢量旋转喷管构型，核心应用场景为大尺寸涵道风扇航模的推力矢量改装，适配直径300mm的电动涵道风扇单元，可在航模飞行过程中通过调整喷管出口气流方向，实现超机动动作的推力控制，弥补常规舵面在低速、大迎角飞行状态下的操控效率不足问题。从结构功能来看，该喷管采用多段铰接式环架设计，每段环架外侧集成有啮合齿圈结构，可通过配套的舵机驱动连杆带动齿圈转动，实现喷管收敛段与扩张段的同步偏转，偏转过程中各段环架通过周向均布的连接耳片实现铰接限位，避免偏转过程中出现结构卡滞或气流泄漏问题。喷管入口端设计有与涵道风扇出口匹配的定位止口，安装时可直接套接在涵道外机匣上，通过周向的快拆卡扣实现固定，无需额外加工安装法兰，

　　适配市面上多数同规格EDF风扇的安装尺寸边界，安装后整体轴向长度控制在涵道风扇原有长度的1.2倍范围内，不会过度增加航模尾部的重量配平负担。设计过程中重点考量了航模飞行时的气流工况，喷管内壁采用光滑过渡的收敛-扩张构型，在喷管偏转角度不超过25度的工况下，可保证气流沿壁面顺畅流动，减少气流分离带来的推力损失；外壁的网格状加强筋结构在保证整体结构刚度的前提下，尽可能降低了零件自重，每段环架的壁厚控制在1.5mm，既满足3D打印加工的强度要求，也不会因壁厚过大导致整体重量超标。喷管出口段的周向齿状结构一方面可在喷管收敛时实现各调节片的啮合密封，另一方面可打散出口气流的涡旋结构，降低高速气流喷出时的啸叫噪音。在实际装机测试场景中，

　　该喷管可配合飞控系统实现矢量推力与舵面的混控，在航模做吊机、落叶飘等超机动动作时，喷管可实时调整推力方向，配合舵面偏转维持机身姿态稳定，相比常规固定喷管，可将航模的低速可控迎角提升15度以上，同时降低小速度飞行时的失速风险。结构设计上采用分段模块化思路，每段环架均可单独拆卸更换，若飞行过程中出现局部结构损坏，无需更换整个喷管组件，仅需替换对应损坏的环架段即可，降低航模的使用维护成本。各铰接位置的配合间隙控制在0.2mm，既保证转动过程的顺畅性，也避免间隙过大导致的气流泄漏问题，齿圈的模数选用0.5模，可与常规9g舵机配套的驱动齿轮完美啮合，传动过程中不会出现跳齿或传动空程问题。喷管的整体外轮廓做了倒角处理，

　　避免安装维护时尖锐边角划伤操作人员，同时也减少飞行过程中的空气阻力。针对航模飞行时的振动工况，各连接耳片位置做了局部加厚处理，加厚区域厚度达到3mm，可承受舵机驱动时的冲击力以及飞行过程中的气动载荷，避免长时间使用后出现连接耳片断裂的问题。
