帆船中央板箱枢轴连接密封结构

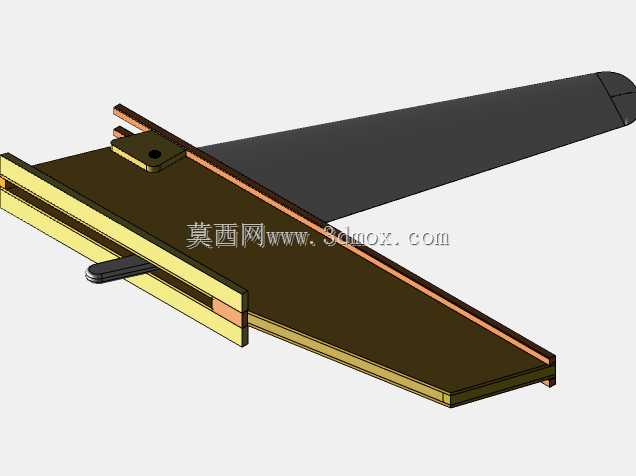

　　在小型帆船的船体结构设计中，中央板（稳向板）的安装可靠性直接决定了航行时的航向稳定性与抗侧漂能力，这套中央板箱总成的核心作用，就是为可活动的中央板提供枢轴支撑、摩擦定位与穿舱密封，解决活动构件穿舱位置的漏水、磨损与定位失效问题。

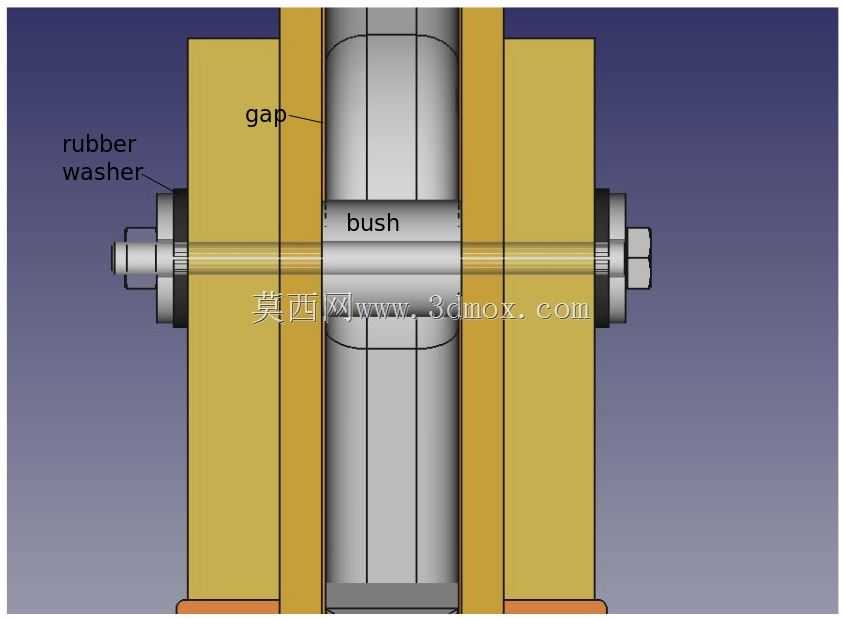

　　从实际航行场景来看，小型帆船在近岸航行、遭遇阵风或者需要通过浅水区时，需要中央板保持在伸出位置提供足够的侧向阻力，避免船体侧漂；在搁浅或者拖行状态下，又需要中央板能够向上抬起，避免碰撞硬物损坏板体，这套结构正是围绕这一核心使用需求设计。穿舱螺栓作为整个枢轴的承载核心，横跨中央板箱的两侧壁板，将中央板的枢轴端约束在箱体内腔的指定位置，螺栓两端通过螺母锁紧，配合两侧的橡胶垫圈，既可以填充侧壁板与螺栓之间的装配间隙，阻断舱外水沿着螺栓贯穿间隙渗入舱内的路径，又能提供适度的轴向预紧力，避免螺栓在航行振动过程中出现松脱。

　　衬套采用塑料材质嵌套在中央板的枢轴孔内，是整个结构里的易损耐磨件——中央板在绕枢轴转动的过程中，枢轴孔与穿舱螺栓之间会产生反复的相对摩擦，如果直接让玻璃钢或者木质的中央板本体与金属螺栓接触，长期使用后孔位会出现磨损扩孔，导致中央板晃动间隙过大，航行时产生异响甚至卡滞；塑料衬套的摩擦系数更低，耐水腐蚀性能优于金属衬套，磨损后仅需更换衬套即可恢复装配精度，大幅降低后期维护成本。

　　结构中预留的间隙是经过反复调试的关键设计参数：间隙过小的话，橡胶垫圈被过度压缩，会导致中央板转动阻力过大，船员调整板体位置时需要施加过大的力，甚至在海水浸泡垫圈膨胀后出现板体卡滞，无法顺利抬起或者放下；间隙过大的话，垫圈压缩量不足，密封性能下降，舱外水容易顺着间隙渗入舱内，同时轴向窜动量过大，会导致中央板在航行受侧向力时出现左右晃动，不断撞击箱体内壁，产生结构噪音，长期撞击还会造成箱体壁板的层间开裂。橡胶垫圈的选型也需要匹配使用场景，邵氏硬度适中的耐海水橡胶材质，既能在预紧力下产生足够的弹性变形填充密封间隙，又能提供合适的摩擦阻尼，让中央板调整到任意角度后，都能依靠垫圈与壁板、板体之间的摩擦力保持在当前位置，不需要额外添加锁止销或者定位卡扣，简化了操作流程。

　　从安装边界来看，这套结构对中央板箱两侧壁板的平行度公差有明确要求，两侧壁板的安装孔同轴度误差需要控制在合理范围内，否则穿装螺栓时会出现别劲，导致衬套偏磨，转动阻力不均匀；壁板上的安装孔直径需要略大于螺栓直径，预留足够的装配调整量，抵消船体成型过程中产生的尺寸误差。在实际装配过程中，需要先将塑料衬套压入中央板的枢轴孔内，确保衬套与孔壁完全贴合无松动，再将中央板吊入中央板箱的内腔，对齐两侧壁板的安装孔与衬套内孔，穿入螺栓后依次套入两侧橡胶垫圈，再逐步锁紧两端螺母，锁紧过程中需要反复转动中央板，调整螺母的锁紧程度，直到转动板体的阻力适中，既不会因为过松导致板体自由下落，也不会因为过紧导致板体转动卡滞，调整到位后还需要在螺母位置加装防松垫片，避免长期航行振动导致螺母回松。

　　这套结构没有采用复杂的液压或者电动调节机构，完全依靠机械摩擦与弹性密封实现功能，结构简单可靠，在小型休闲帆船、OP级竞赛帆船这类对重量控制严格、维护条件有限的船型上适用性极强，所有零部件都可以采用常规标准件加工，不需要定制特殊型材，后期更换配件的成本极低，同时整体结构重量轻，不会额外增加船体底部的重量负担，避免影响帆船的重心高度与航行稳性。在建模过程中，需要重点关注各配合面的公差匹配，尤其是衬套与螺栓的间隙配合、橡胶垫圈的压缩量模拟，才能准确还原结构实际装配后的转动阻力与密封效果，避免建模时出现干涉或者间隙不合理导致的结构失效。
