双轮自平衡互动玩具机器人结构设计

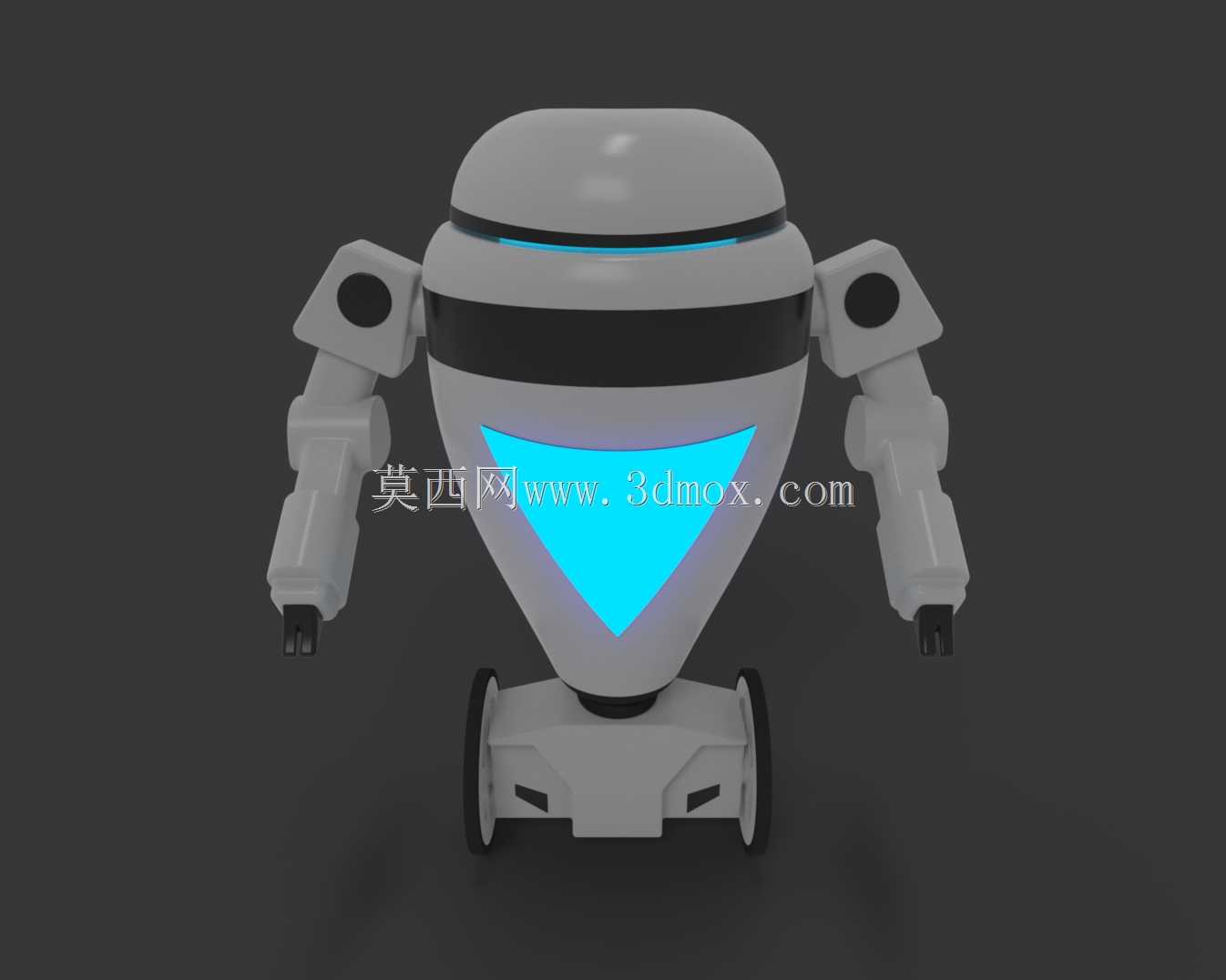

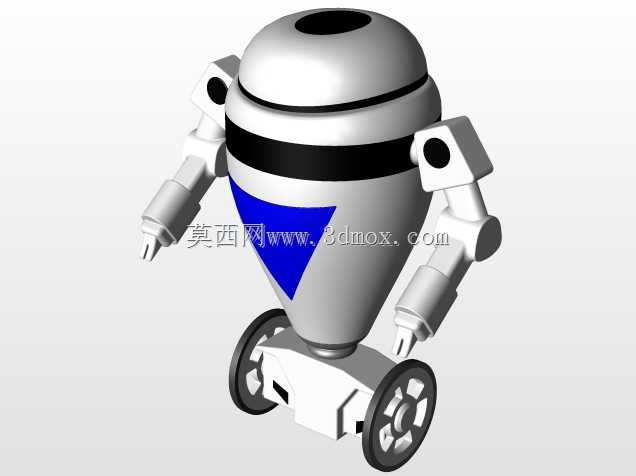

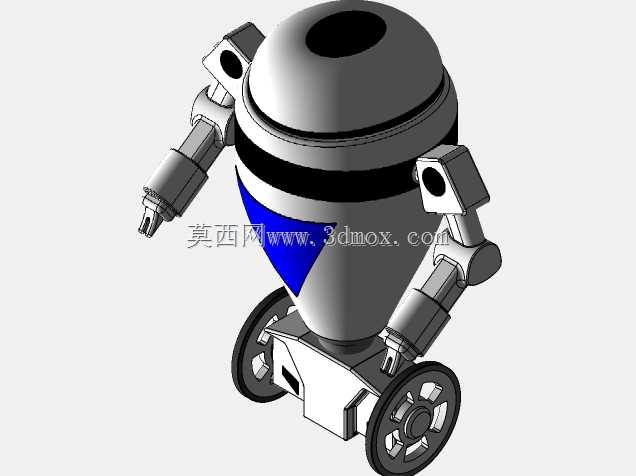

　　这款双轮自平衡构型的互动玩具机器人，核心应用场景覆盖家庭亲子互动、青少年科创启蒙教具、桌面潮玩摆件三大方向，区别于传统固定式造型玩具，其自平衡运动结构本身就具备极强的演示属性，可作为机械结构教学中动态平衡原理的具象展示载体，也能满足普通用户对智能互动玩具的玩乐需求。从实际用途来看，该构型摒弃了传统足式、履带式玩具机器人的复杂传动结构，依靠两轮差速实现全向移动、原地转向、前倾加速、后仰减速的动态交互效果，机身预留的灯光交互区域可配合运动状态做视觉反馈，既可以独立作为桌面互动玩具使用，也可通过结构拓展加装传感器模块，改造为科创教学用的小型移动实验平台。在功能特性层面，整体采用上宽下窄的蛋形机身构型，重心集中布置在轮轴上方的核心舱段，

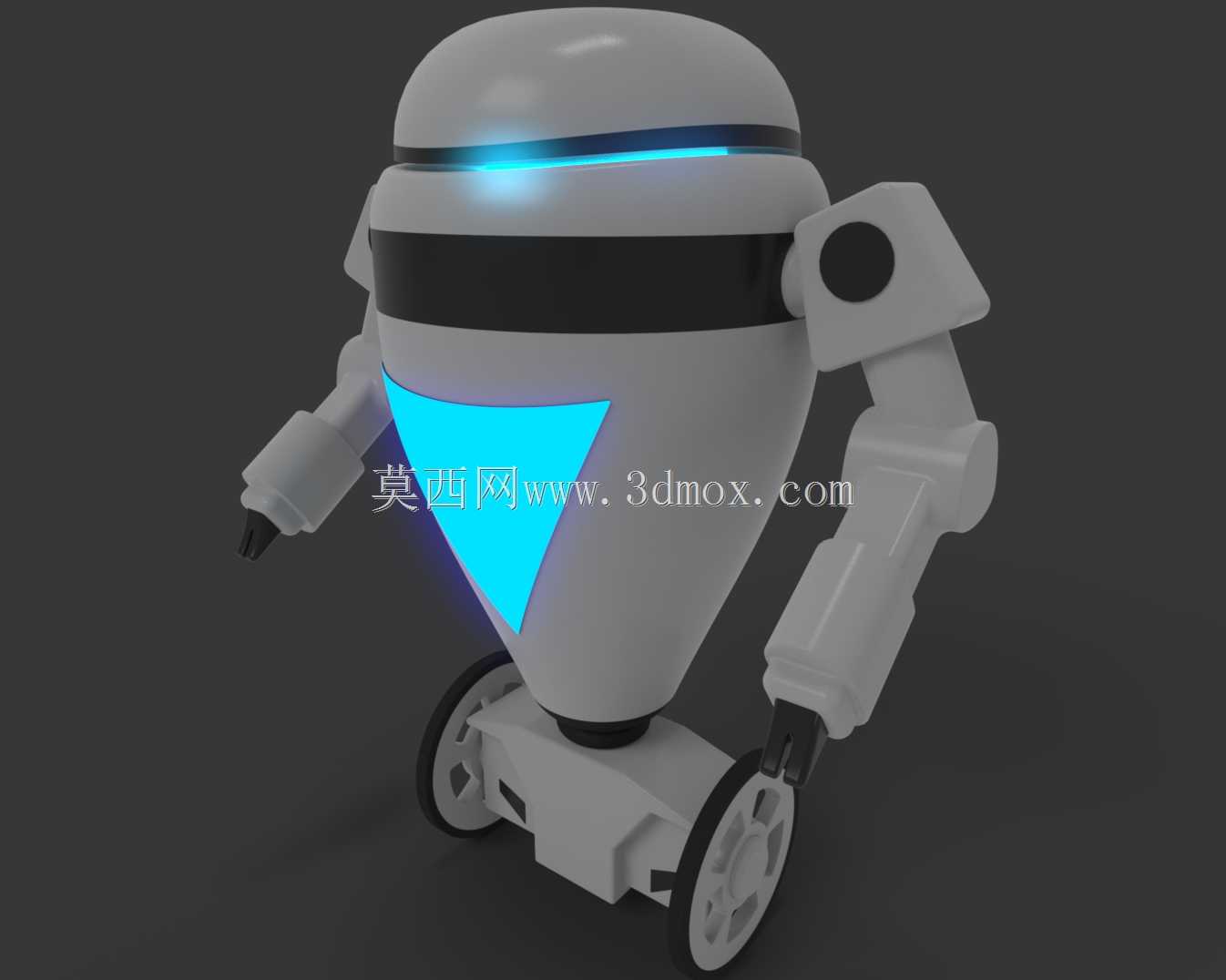

　　配合内部配重块的位置优化，可在无额外复杂平衡算法的简化版本中，依靠机械结构本身实现静态自稳，降低入门级产品的电控开发门槛；手臂部分采用单自由度铰接结构，可手动调整摆动角度，既丰富了造型的可动性，也不会额外增加运动控制的复杂度，避免过多活动关节对自平衡控制造成干扰；机身正面的三角形透光区域、头部的环形灯带槽位，均做了卡扣式安装结构设计，无需额外螺丝即可固定透光PC件，方便生产阶段的快速装配，也便于后期玩家自行改装灯光模块。设计思路上优先兼顾了玩具产品的安全性与结构可靠性，所有外露棱边均做了R2以上的圆角处理，避免尖锐边角造成划伤；轮组采用轮毂与软胶胎皮的组合结构，轮毂为硬质工程塑料材质保证支撑强度，

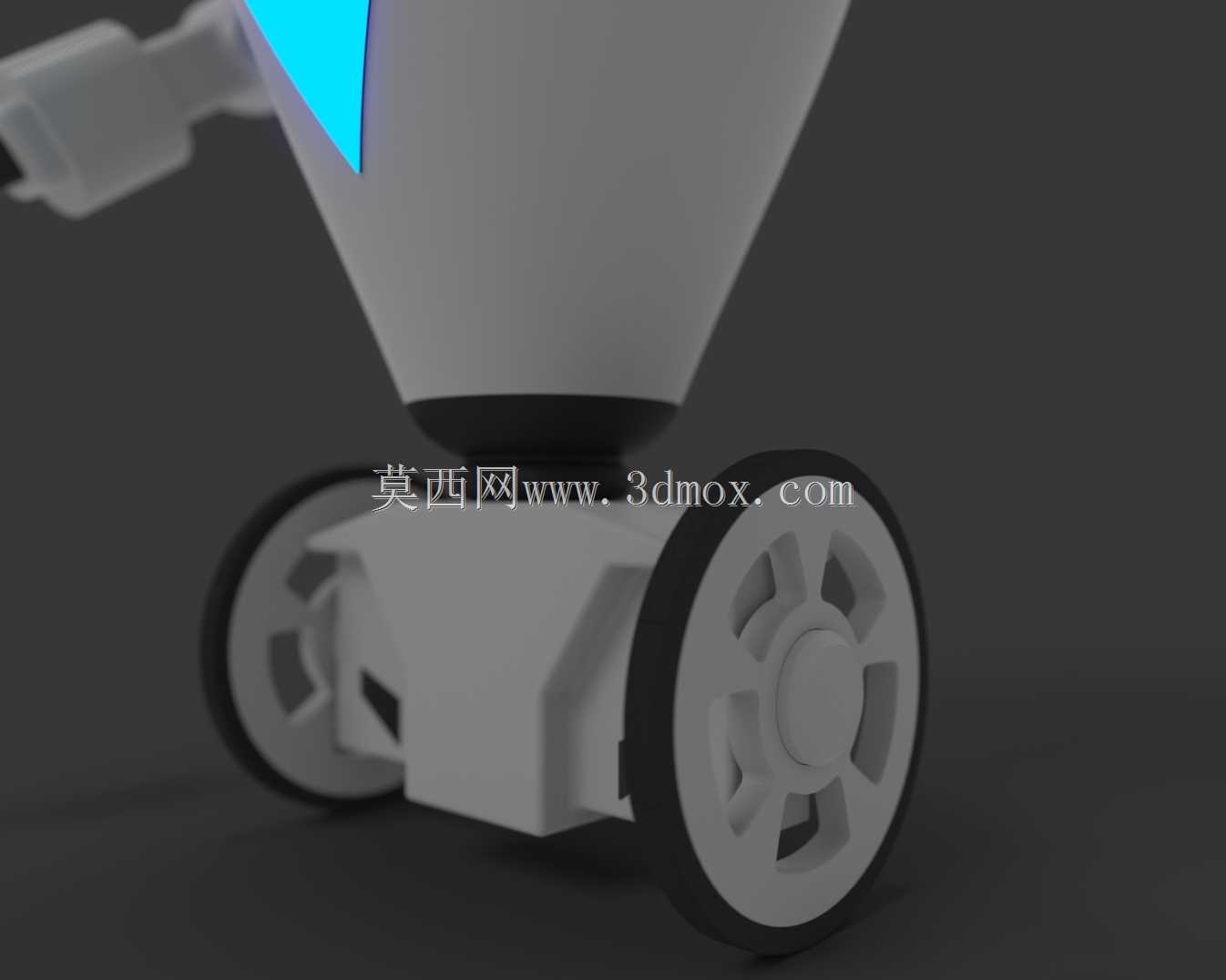

　　胎皮为软质TPE材质提升接触面摩擦力，在木质桌面、光滑瓷砖、短绒地毯等常见家居表面都能获得足够的抓地力，不会出现打滑丢步的问题；机身壳体采用上下分模的结构设计，合模线布置在机身中部的黑色装饰环位置，可通过装饰环直接遮挡合模缝，降低注塑生产阶段的外观处理成本，上下壳体通过周向布置的4颗自攻螺丝连接，内部预留了标准的电池仓、控制板安装位，安装柱的位置均做了加强筋处理，可承受1.2米高度自由跌落的冲击载荷，符合玩具产品的抗跌落测试要求。从外形尺寸与安装边界来看，整机站立高度控制在180mm左右，轮距为110mm，机身最大直径为120mm，单轮直径为50mm，轮组与机身底部的间隙预留了8mm，可轻松越过高度5mm以内的桌面线缆、

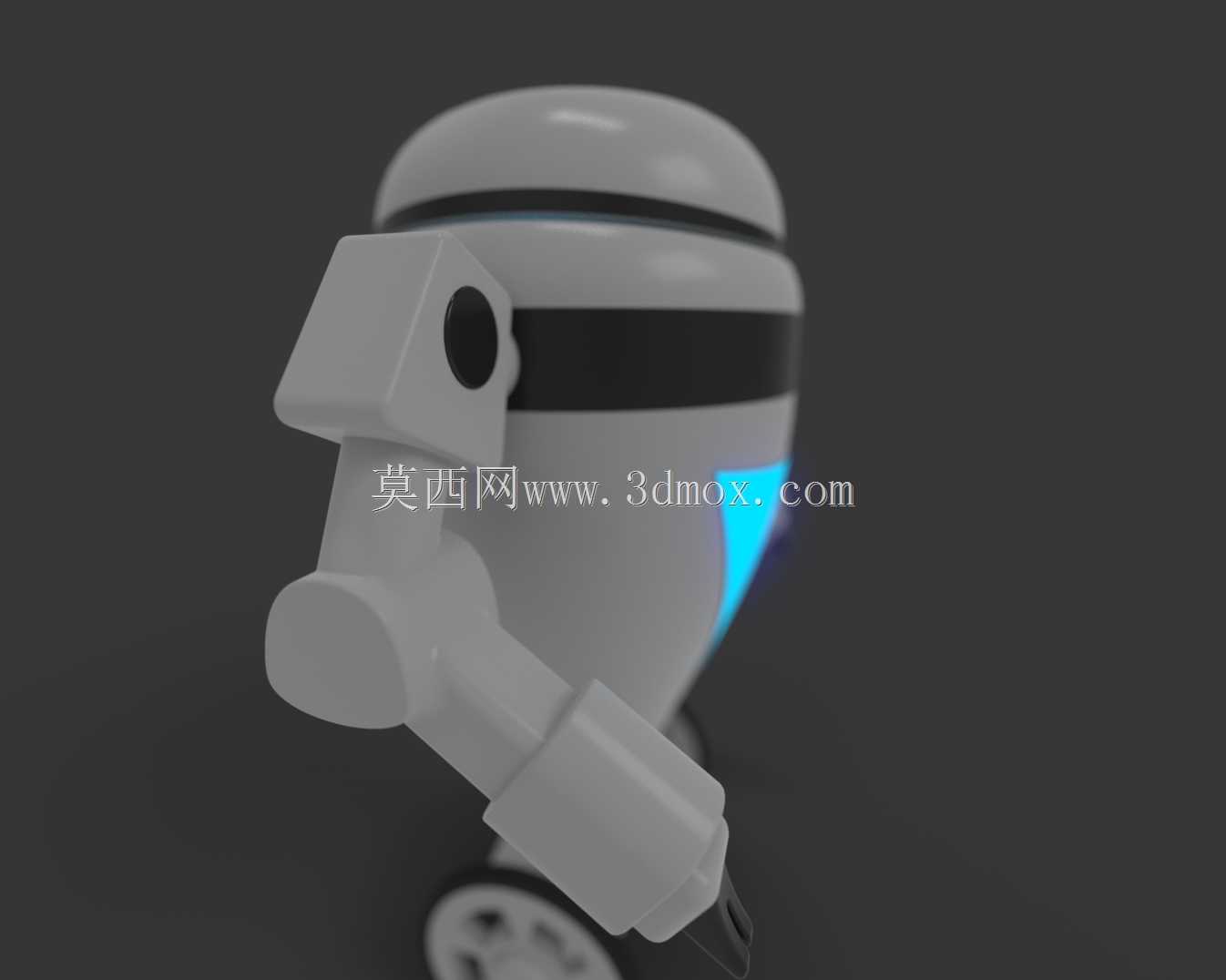

　　地毯毛边等小型障碍物，不会出现卡滞问题；手臂展开后的最大宽度为160mm，在原地转向时不会与周边物体发生干涉，适合在普通书桌、茶几等有限桌面空间内使用；内部电控安装区域的预留尺寸为60mm40mm20mm，可兼容市面上主流的小型自平衡控制板、两节7号电池或者小型锂电池的安装需求，控制板安装柱采用通用的M2螺丝孔位，玩家可根据自身需求替换不同的控制方案，无需重新打孔修改结构；头部的环形灯带槽位宽度为3mm，深度为2mm，可直接嵌入常规的3mm宽度软灯条，灯条走线通过机身内部的隐藏线槽布置到下方控制舱，不会出现线材外露影响外观的问题。在结构细节处理上，手臂与机身的铰接位置采用了过盈配合的转轴结构，转轴阻尼经过调校，可让手臂停留在0-45度摆动范围内的任意角度，不会出现自由松脱下垂的问题；轮组与电机输出轴的连接采用D型轴配合扁位孔的结构，可有效传递扭矩，避免正反转切换时出现轮组打滑空转的问题；机身底部的电池仓盖采用滑扣式结构，无需工具即可开启更换电池，仓盖边缘做了一圈0.5mm的凸筋，可提升配合紧密性，避免电池在运动过程中出现晃动异响。
