阿芙罗火神战略轰炸机三维数模结构还原

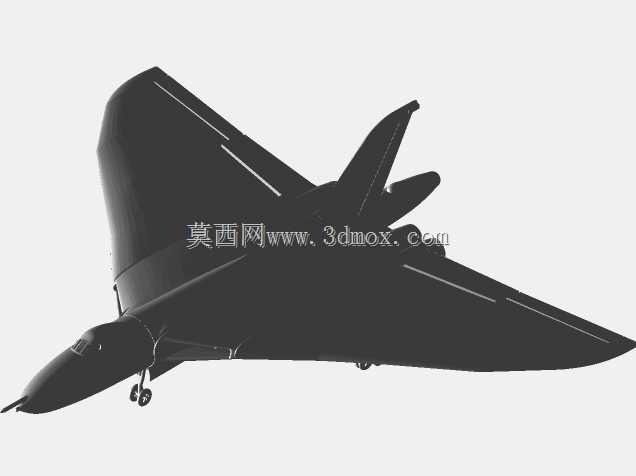

　　本次还原的阿芙罗火神轰炸机三维结构，完全基于实机测绘数据与公开气动布局资料搭建，整体采用无尾三角翼气动布局，机身与机翼融合过渡段做了连续曲面处理，建模时特意保留了机翼前缘的后掠角度参数、翼型厚度渐变特征，以及机身弹舱的内部轮廓边界，方便航空结构设计从业者参考大后掠三角翼飞行器的结构布置逻辑。从实际应用场景来看，这类大三角翼亚音速战略轰炸机的结构设计思路，对现代大型无人作战飞机、远程长航时飞行器的总体布局设计有很强的参考价值，尤其是翼身融合段的结构承力设计、发动机短舱与机翼的集成安装方式，都是航空结构设计领域的典型参考案例。

　　建模过程中，首先对整机的外形尺寸边界做了严格约束，整机翼展、机身长度、垂尾高度的比例完全匹配实机参数，机身截面从机头雷达罩段的椭圆截面，逐步过渡到中机身的类矩形承力截面，再到尾段的收敛喷管连接段，曲面连续性做了G2级别的顺滑处理，避免出现结构应力集中的突兀折角。起落架部分采用前三点式布局，前起落架布置在机头下方座舱后侧位置，主起落架为多轮小车式结构，收纳在翼根内侧的起落架舱内，建模时还原了起落架收放的转动副位置、减震支柱的行程空间，以及起落架舱门的开合边界，确保结构运动时不会与周边机身框架、翼内油箱结构发生干涉。

　　动力系统部分，四台喷气式发动机成对布置在机翼根部的短舱内，短舱进气口位于机翼前缘根部，做了附面层隔道的结构还原，进气道内部曲面顺着机翼下表面的流场走向设计，避免进气畸变影响发动机工作效率，尾喷口收敛段的结构与机身尾椎做了一体化整合，减少尾部飞行阻力。座舱部分采用串列双座布局，座舱盖的曲面弧度、风挡的倾斜角度都按照实机视角还原，座舱内部预留了仪表板、操纵机构的安装空间，机身中段的弹舱结构做了独立的腔体建模，弹舱门的开合转轴位置、舱门密封结构的安装槽都做了细节刻画，弹舱内部的挂架安装点、武器挂载的空间边界都按照实际尺寸预留，可直接用于挂载方案的适配验证。

　　从结构设计思路来看，火神轰炸机的三角翼布局本身就具备结构强度高、翼内空间充裕的特点，建模时特意还原了翼内整体油箱的布置空间，机翼前缘的缝翼、后缘的升降副翼的操纵面铰接点位置都做了明确的结构标识，操纵面的偏转角度范围也按照实机的操纵权限做了约束，方便后续做飞行力学仿真时直接调用运动参数。垂尾采用单垂尾布局，布置在机身尾段上部，垂尾后缘的方向舵铰接结构、根部与机身的连接承力框都做了结构还原，确保垂尾的结构刚度满足高速飞行时的航向稳定性要求。

　　在安装边界的处理上，所有机载设备的安装位置都预留了足够的维护操作空间，比如发动机短舱的维护口盖位置、航电设备舱的检修开口、起落架舱的维护通道，都按照实际地勤操作的空间需求做了尺寸预留，避免出现结构设计上的维护可达性问题。机身表面的蒙皮分块线、铆接位置的参考线也做了分层标注，方便后续做结构有限元分析时，直接按照蒙皮分块划分网格，提升仿真计算的效率。对于航空设计从业者来说，这个数模既可以用来研究早期喷气式战略轰炸机的总体布局演化，也可以作为三角翼飞行器结构设计的参考基准，对比不同后掠角、不同翼型厚度对整机结构重量、飞行性能的影响，甚至可以作为科普展示、航空教具的三维素材使用，所有结构特征都没有做过度简化，关键承力部位的结构厚度、连接方式都有明确的几何体现，不需要额外做结构补全就能直接用于结构原理演示。
