船用水下螺旋桨应急维修作业工装

　　从事船舶轮机相关三维结构设计十余年，见过太多远洋、内河船舶因螺旋桨水下受损，不得不停航进干船坞维修的案例——动辄数天的船期延误、坞修费用、滞期损失加起来，对船东而言是笔不小的开支，这款水下螺旋桨修理工装的设计初衷，就是针对这类场景的痛点，实现无需进坞的水下原位维修作业。

　　从实际作业场景来看，该工装主要适配船舶锚泊、系泊状态下的水下作业场景，潜水员携带工装下潜至螺旋桨受损位置即可开展操作，无需将船舶驶入干船坞排空水体，也不需要对螺旋桨进行拆卸吊运，尤其适合航行途中突发螺旋桨桨叶卷边、局部变形、小范围缺损的应急处置，能让船舶快速恢复航行能力，大幅压缩非运营停航时间。

　　在功能特性设计上，这款工装采用C型开口环抱式主体结构，主体为高强度合金钢结构，整体做了水下防腐处理，适配不同直径范围的常规商船螺旋桨作业需求。工装的开口尺寸预留了足够的操作余量，作业时可直接卡套在螺旋桨桨叶的受损部位，不需要额外对螺旋桨周边的舵系、轴系进行拆解。工装的作业端设置了多组可调式定位压头，每个压头都带有独立的锁紧调节结构，潜水员在水下可通过简单的旋转操作调整压头的进给量，针对桨叶的变形部位逐步施加校正力，避免一次性加载过大造成桨叶二次裂纹损伤。压头的接触端面做了圆弧过渡处理，表面包覆防滑耐磨垫层，作业时不会对桨叶表面的防腐涂层造成额外刮伤，也能防止施压过程中工装打滑移位。

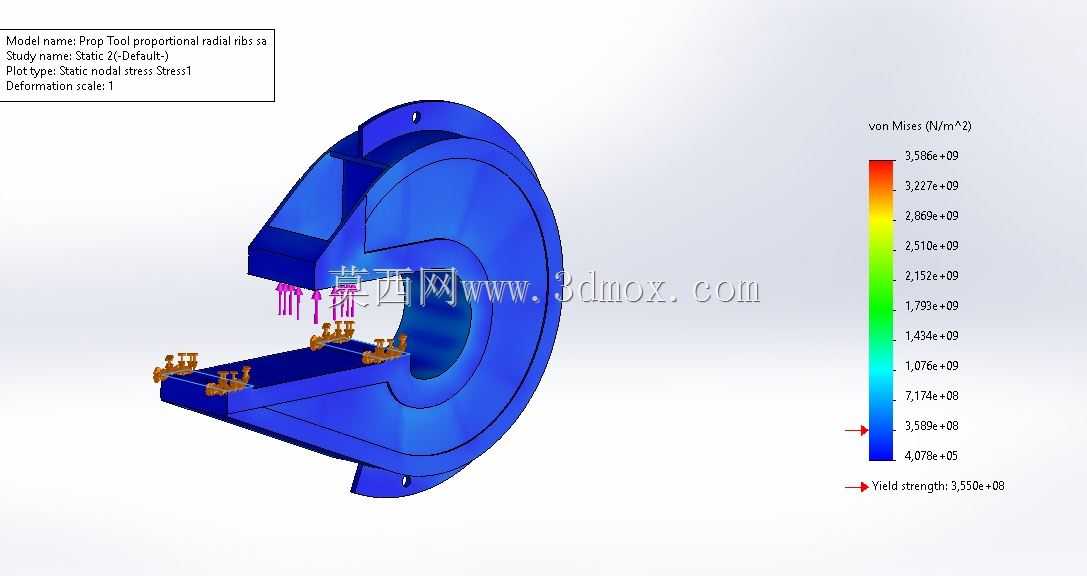

　　从结构设计思路来看，这款工装在建模阶段就做了全工况的静力学仿真验证，对应不同材质螺旋桨（铜质、钢质、复合材料桨叶）的屈服强度参数，校核了工装主体在最大加载力下的应力分布，确保主体结构的应力峰值远低于材料屈服极限，不会在水下作业时出现结构断裂、形变失效的问题。设计时特意规避了复杂的液压、电控结构，整体采用纯机械调节模式，一方面避免水下电气设备的密封失效风险，另一方面也降低了潜水员的水下操作难度，不需要携带额外的动力管线，仅靠常规水下作业工具即可完成全部操作流程。工装主体上预留了标准的吊装孔位，既可以通过船用吊机辅助下放至水下作业位置，也方便潜水员在水下调整工装的卡装角度，适配不同角度的桨叶作业需求。

　　关于外形尺寸与安装边界，这款工装的主体最大外径适配常规千吨级至万吨级商船的螺旋桨桨叶厚度范围，C型开口的深度覆盖主流桨叶的叶根至叶梢的作业区间，整体重量控制在潜水员可辅助操作的合理范围内，不会出现水下难以挪动调整的问题。安装作业时，仅需要螺旋桨受损部位周边有足够的操作空间，不需要拆除螺旋桨的导流帽、轴系密封等周边部件，工装卡装到位后，通过侧边的定位顶丝即可快速完成与桨叶的相对固定，校正作业过程中不需要额外的支撑结构，自身的结构刚性即可满足校正力的传递需求。

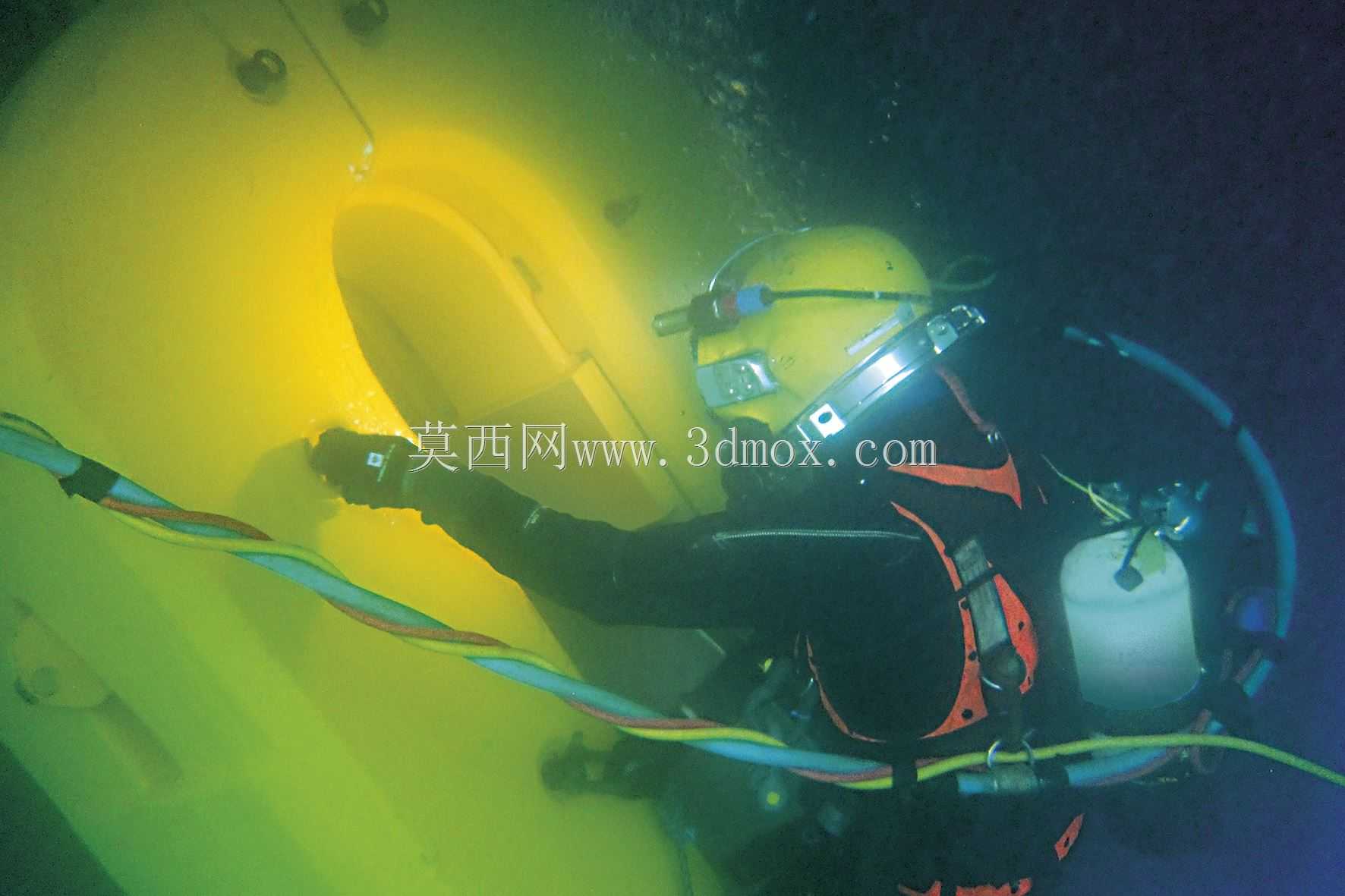

　　在实际作业逻辑上，潜水员下潜后首先清理螺旋桨受损部位的海生物、附着物，确认桨叶的变形范围与变形量，随后将工装的开口对准受损桨叶段卡入，调整各定位压头的初始位置，使压头均匀贴合在桨叶的变形区域周边，随后按照从叶根到叶梢的顺序逐步调整压头进给量，对变形部位进行缓慢校正，过程中可随时通过量规检测桨叶的型线恢复情况，直到桨叶的螺距、型面尺寸恢复到允许的运行偏差范围内，即可松脱压头移除工装，整个作业过程可在数小时内完成，相比进坞维修的周期与成本有显著优势。

　　设计过程中也充分考虑了水下作业的可视性差、操作精度受限的问题，所有调节部位都做了大尺寸的防滑操作头，即使潜水员戴着厚质水下作业手套也能顺利完成调节操作，各调节位置都设置了醒目的刻度标识，方便潜水员在水下判断进给量，避免过压损伤。工装的所有棱角位置都做了圆弧钝化处理，防止水下作业时刮伤潜水员的潜水服、供气管线，提升作业安全性。
