带滚轮摆臂式微动行程触发开关结构

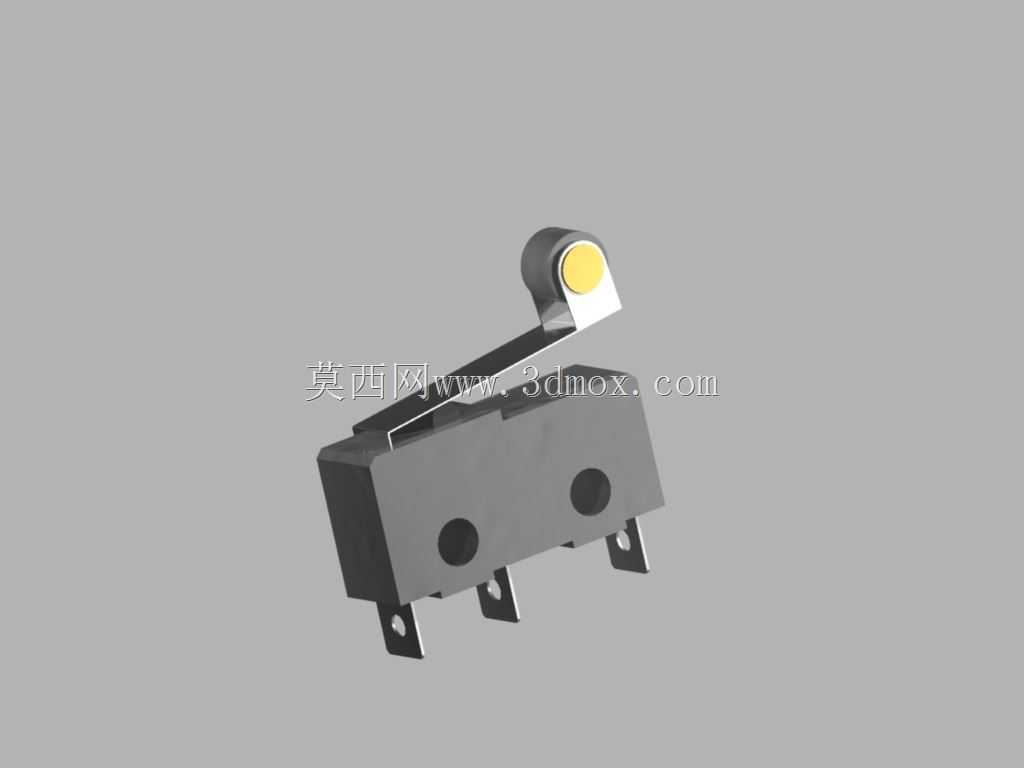

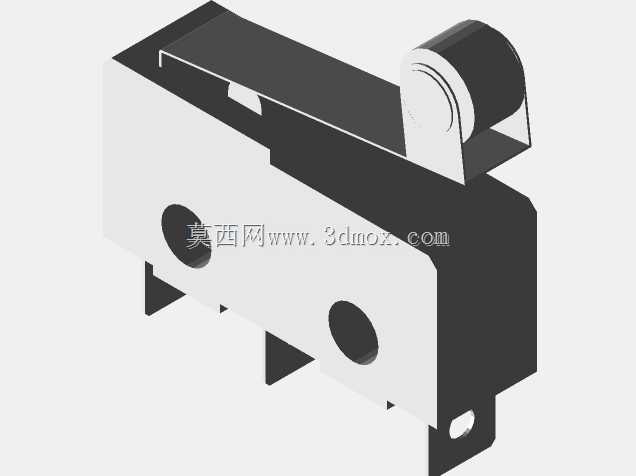

　　这类带滚轮摆臂的微动触发开关，在轻工自动化生产线、小型家电控制回路、3C产品检测工装里的出镜率极高，不少做小型输送线限位、夹具到位检测的结构工程师，选型时最先排查的就是这类元件的安装边界与触发行程参数。从结构设计逻辑来看，这款开关的触发端做了加长摆臂加金属滚轮的组合，和普通平按式微动开关不同，滚轮的存在可以把被检测件的直线滑动、小幅摆动的位移，顺畅转化为摆臂的下压行程，避免被检测件直接硬刮开关触发端，既降低了触发过程的摩擦阻力，也能减少长期往复动作带来的端部磨损，在一些被检测件运动速度较快、触发位置存在小幅偏移的工位上，这种结构的容错率比平压式开关高不少。开关本体采用了常见的矩形塑封基座，基座上预留了两个贯通的安装孔，

　　孔位间距属于行业通用的小微动开关安装尺寸，做安装板设计时不需要额外定制特殊孔位，直接按照常规小微动的安装孔位坐标打孔即可，引脚采用了标准的快插式直插引脚，三个引脚分别对应公共端、常开端、常闭端，适配常规的2.8mm规格接插件，布线时不需要额外焊接，直接插接就能完成接线，适合批量设备的快速装配。从功能特性上看，这类开关的内部采用了瞬动式触点结构，只要摆臂被下压到额定触发行程，内部触点就会快速完成通断切换，不会因为触发动作的快慢出现触点拉弧、接触不良的问题，触发压力控制在适合轻载检测的区间，不会因为触发阻力过大影响被检测件的运动轨迹，也不会因为压力过小出现误触发的情况。在实际选型应用时，需要注意几个安装边界：首先是摆臂的初始角度，

　　安装时要保证滚轮在未触发状态下和被检测件的运动轨迹保留1-2mm的预压间隙，避免长期处于受压状态缩短开关寿命；其次是触发方向，被检测件的运动方向要顺着摆臂的下压方向，不要从侧面撞击摆臂，否则容易造成摆臂变形甚至断裂；另外安装螺丝的锁紧扭矩要控制在小微动开关的允许范围内，不要过度锁紧导致塑封基座开裂，影响内部触点的对位精度。不少做小型家电结构设计的工程师，会把这类开关用在微波炉门体闭合检测、洗衣机盖板到位检测这类位置，依靠滚轮摆臂的顺滑触发，避免门体开合过程中出现卡滞；在自动化非标工装里，这类开关常被用来做气缸伸出到位检测、工件放置到位检测，相比光电传感器，这类机械触点开关不需要额外接信号放大器，抗粉尘、抗油污的能力更强，

　　在车间环境相对复杂的工位上稳定性更好。建模过程中需要重点还原几个核心结构尺寸：摆臂的长度、滚轮的直径、安装孔的中心距、引脚的伸出长度与间距，这些尺寸直接决定了开关能不能顺利适配安装位，尤其是摆臂的触发角度范围，要准确还原从初始位置到触发到位、再到极限下压位置的整个摆角行程，做机构运动仿真时才能准确模拟触发时机，避免实际装配后出现触发过早或者触发不到位的问题。基座侧面的两个安装孔是沉孔设计，建模时要还原沉孔的深度与直径，方便装配时螺丝头可以完全埋入基座，不会凸出表面影响安装贴合度。滚轮部分采用金属轴与摆臂铆接的结构，建模时要注意滚轮和摆臂之间保留转动间隙，还原实际使用时滚轮可以自由转动的特性，不要做成固定一体结构，否则和实际产品的运动特性不符。
