奥迪四环汽车品牌标识立体结构设计

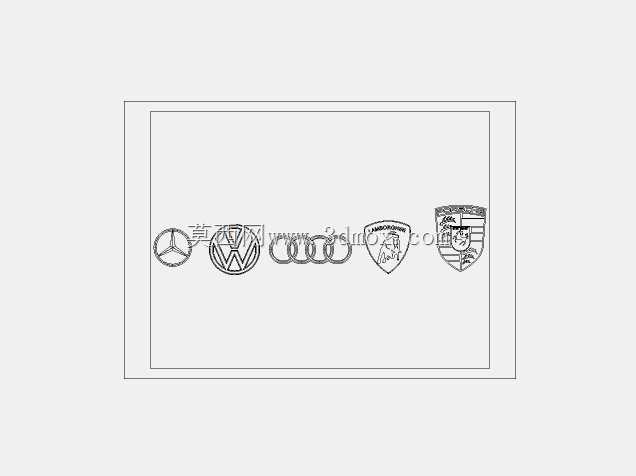

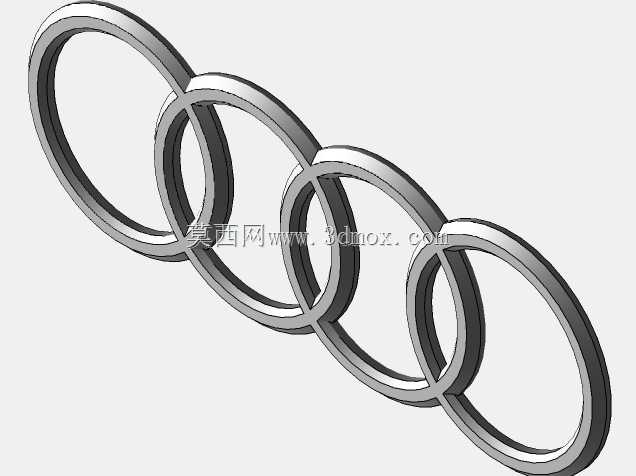

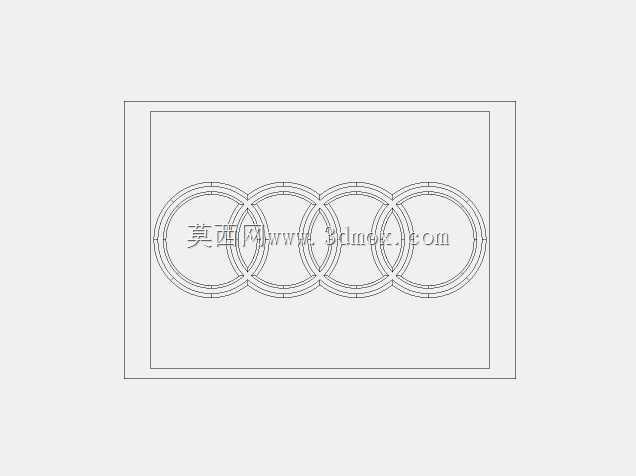

　　这套四环相扣的标识结构，在汽车品牌视觉落地场景中覆盖多类安装载体，从车头进气格栅的嵌入式安装位、车尾尾门的平面粘贴位，到轮毂中心盖的小尺寸适配位、车内方向盘中央的装饰位，不同安装场景对标识的结构强度、贴合度、边缘公差都有明确要求。建模过程中首先要处理四个等径圆环的空间相扣关系，每两个相邻圆环的交叠位置需要做精准的曲面裁切，避免出现曲面重叠、穿模的问题，同时要保证四个圆环的中心处于同一条水平基准线上，圆环之间的交叠深度保持一致，整体视觉上呈现均匀对称的状态。圆环本身的截面采用带圆角的矩形设计，而非正圆形截面，这种设计一方面能让标识在不同光线角度下呈现更有层次的金属反光效果，另一方面也能提升标识边缘的抗磕碰能力，

　　在车辆日常使用过程中减少边缘磕碰掉漆的概率。从安装边界来看，常规车头位置使用的该类标识整体横向尺寸控制在180mm到220mm区间，纵向高度对应为70mm到85mm，标识整体厚度根据安装方式不同有所区分，采用卡扣嵌入式安装的版本厚度在8mm到12mm，背面预留对应车型格栅的卡扣安装位，卡扣位置的公差需要控制在±0.2mm以内，保证安装后不会出现松动、异响的问题；采用背胶粘贴的版本厚度控制在3mm到5mm，背面做平整处理，保证背胶粘贴时的贴合面积足够，避免高速行驶过程中出现标识脱落的情况。在结构设计上，圆环相扣的衔接位置做了隐性的加强筋处理，加强筋隐藏在标识背面，不会破坏正面的视觉完整性，同时能提升整个标识的结构强度，

　　避免在低温环境下出现衔接位置断裂的问题。标识的边缘做了0.5mm的圆角倒边处理，既可以消除加工过程中产生的锐边，也能在安装过程中避免划伤安装人员的手部，同时让标识和安装载体的衔接处更显柔和，不会出现生硬的突兀感。针对不同的使用场景，该标识的建模还预留了表面处理的工艺余量，比如做镀铬表面处理的版本，模型表面预留0.05mm到0.1mm的镀层厚度余量，保证镀层加工后整体尺寸不会超出安装公差范围；做哑光金属喷涂的版本，表面粗糙度的建模参考值设置为Ra1.6，保证喷涂后的表面质感均匀。在建模的曲面构建阶段，采用扫掠命令生成圆环基础曲面，之后对相邻圆环的交叠区域做布尔运算，运算完成后对交线位置做G2连续的曲面过渡，避免交线位置出现明显的棱角，

　　影响后续表面处理后的反光效果。背面的安装结构根据不同车型的安装点位做参数化设计，可以通过调整卡扣的位置、间距快速适配不同车型的安装需求，不需要重新构建整体的四环曲面模型，提升设计复用效率。考虑到车辆使用过程中会面临高温、低温、雨水侵蚀等复杂环境，标识的结构设计中避免出现积水的凹槽结构，所有背面的凹陷位置都做了倾斜的排水角度，避免雨水长期积存在标识背面造成安装位腐蚀、背胶失效的问题。四个圆环的相扣逻辑严格遵循品牌视觉规范，相邻圆环的上下叠放顺序保持统一，不会出现叠放顺序错乱的问题，保证从任何正视角观察都符合品牌的视觉识别要求。在尺寸校验环节，需要保证四个圆环的外径公差控制在±0.1mm，圆环截面的宽度、厚度公差控制在±0.05mm，整体的对称度公差控制在0.1mm以内，避免出现视觉上的歪斜、圆环大小不一的问题。针对小尺寸应用场景，比如轮毂盖使用的标识，整体直径缩小到50mm到60mm区间，这时候会适当调整圆环的截面宽度比例，避免尺寸缩小后圆环之间的间隙过小，导致电镀或者喷涂过程中出现积漆、堵孔的问题，保证小尺寸下四环的识别度依然清晰。
