梅赛德斯T1T2车型滑动门锁扣结构

　　商用车侧滑门的锁止可靠性，直接关系到车辆行驶过程中的乘员安全与货舱密闭性，尤其是服役年限较长的经典商用车车型，原厂配套的小尺寸锁止配件往往先于车身主体结构出现老化、断裂、遗失问题，而这类非动力核心的外观结构件，售后渠道的备件供给往往存在断层，很多运营车辆会因为单个锁扣的缺失，出现行驶中车门异响、密闭不严甚至意外脱开的隐患。本次还原的这款滑动门锁扣，是针对梅赛德斯T1、T2系列经典商用车侧滑门的配套锁止构件，整个结构的设计完全围绕侧滑门的运动轨迹与锁止受力逻辑展开，没有多余的装饰性结构，所有几何特征都服务于安装固定与锁止啮合的核心功能。

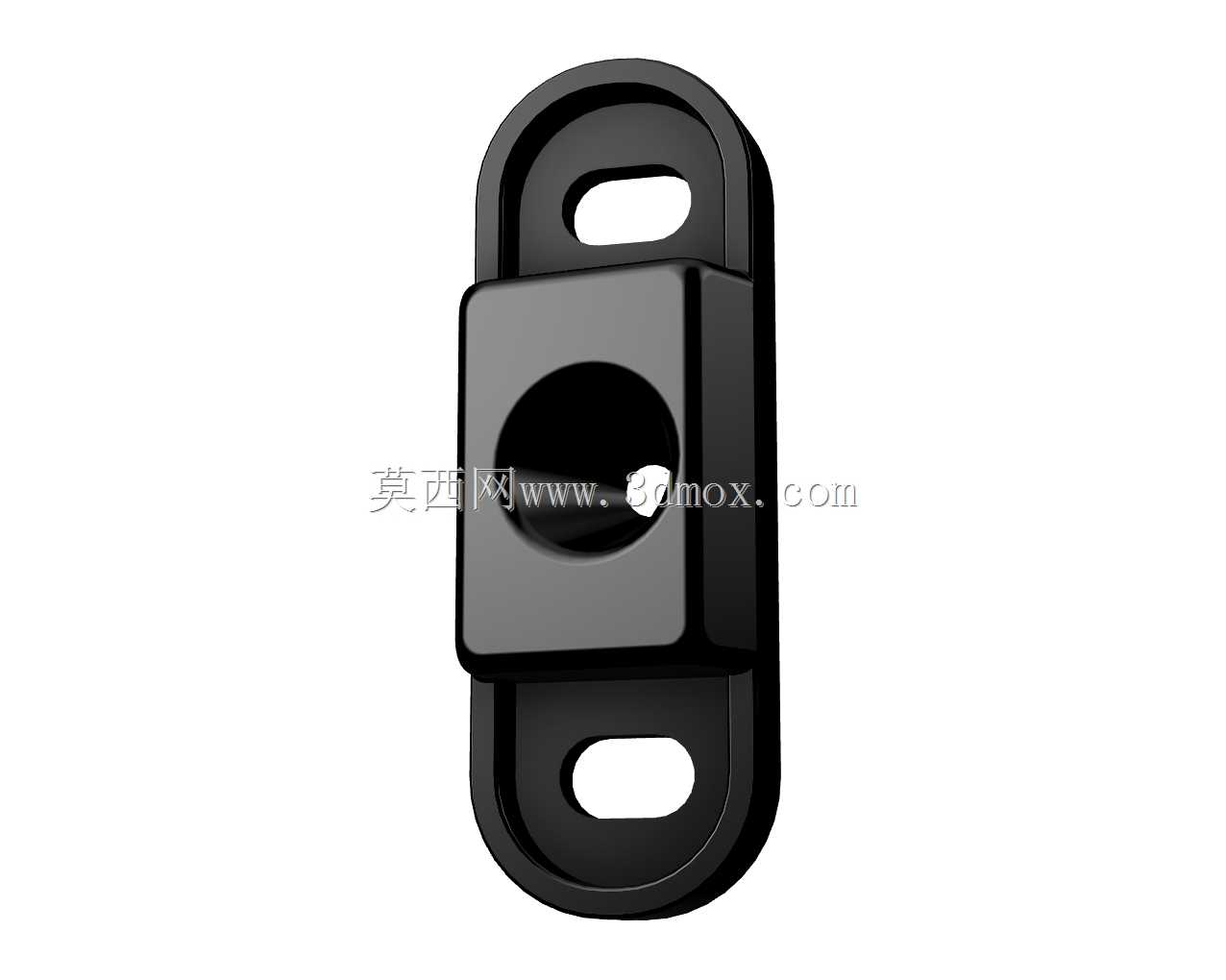

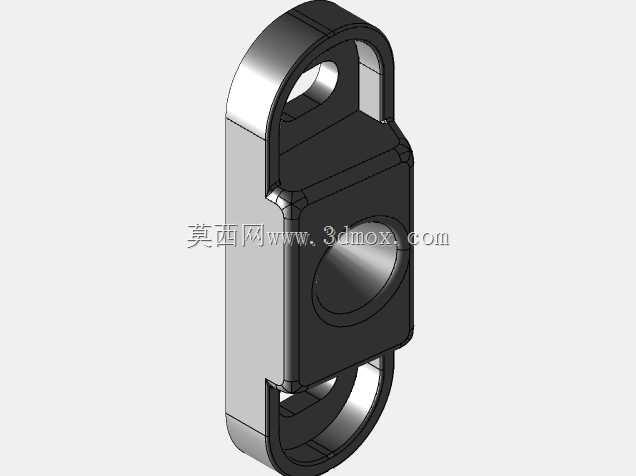

　　从结构布局来看，锁扣整体采用对称式的长条形安装基座设计，基座上下两端各设置一个长圆形安装过孔，两个安装孔的中心距完全匹配原厂车门框上的预留安装点位，长圆孔的设计预留了±2mm的安装调整余量，能够抵消车身钣金在长期使用中出现的轻微形变、安装孔位锈蚀扩孔带来的位置偏差，安装时不需要对原车钣金进行二次打孔或焊接，直接通过标准螺栓即可完成固定，降低了维修替换的操作门槛。基座中间的锁止啮合块采用凸起式方块结构，中心设置圆形锁舌啮合孔，这个孔的内径与侧滑门锁机构的锁舌直径完全匹配，孔位的深度经过反复校核，既能够保证锁舌完全伸入后形成足够的啮合咬合量，避免车辆行驶在颠簸路面时因振动出现锁止脱开的问题，又不会因为孔深过大导致锁舌伸入后卡滞，影响车门的正常开关操作。

　　整个锁扣的边缘全部做了R2-R3的圆角过渡处理，没有尖锐的直角棱边，一方面是为了避免安装和使用过程中棱边割伤操作人员、刮蹭车门密封胶条，另一方面也能够降低结构应力集中系数，让锁扣在承受锁舌冲击载荷、车门长期开关的交变载荷时，不会在棱角位置出现应力开裂。锁扣的整体厚度控制在12mm，安装后突出钣金表面的高度为8mm，这个尺寸完全避让了侧滑门滑动过程中的运动包络，不会出现车门滑动过程中与锁扣剐蹭、卡滞的问题，同时啮合块的凸起高度刚好匹配锁机构的安装高度，保证锁舌伸出后能够精准对准啮合孔中心，不会出现对位偏差导致的锁止失效。

　　从受力角度分析，锁扣在工作状态下主要承受三个方向的载荷：一是车门关闭瞬间锁舌冲击带来的纵向冲击力，二是车辆行驶过程中车门因振动、密封胶条弹力带来的横向拉力，三是车辆加减速、转向时车门惯性带来的剪切力，因此整个结构的壁厚设计做了针对性优化，安装基座的壁厚为4mm，啮合块的壁厚为5mm，所有转角位置都做了加厚处理，能够在常规工程塑料或金属3D打印的工艺条件下，满足长期使用的强度需求，不会因为反复受力出现断裂、变形。同时锁扣的表面没有复杂的曲面特征，不管是采用FDM、SLA等3D打印工艺做单件替换，还是采用注塑工艺做小批量备件生产，都不需要复杂的模具结构或支撑设置，生产成型的良品率高，后期使用过程中的维护成本极低。

　　在实际装车匹配过程中，这款锁扣的安装边界完全贴合原厂车门框的钣金型面，基座的背面弧度与车门框钣金的曲面完全吻合，安装后不会出现贴合缝隙，不需要额外加装垫片调整间隙，固定螺栓拧紧后锁扣不会出现松动移位。锁止啮合的位置经过运动轨迹校核，侧滑门从完全开启到完全关闭的整个滑动过程中，锁机构的锁舌运动轨迹与啮合孔的导入倒角完全对齐，车门关闭到最后10mm行程时，锁舌能够顺着倒角顺利滑入啮合孔，不需要用力摔门即可实现可靠锁止，开关门的手感与原厂全新配件的体验一致，不会出现对位不准导致的关门费力、锁止不到位的问题。对于经典老款商用车的维修场景来说，这类小尺寸结构件的精准还原，能够在不改动原车任何结构的前提下，恢复车门的原有锁止功能，解决老车型备件难找的问题，同时结构设计的合理性也保证了替换后的长期使用可靠性，不会因为配件强度不足、尺寸偏差导致二次故障。
