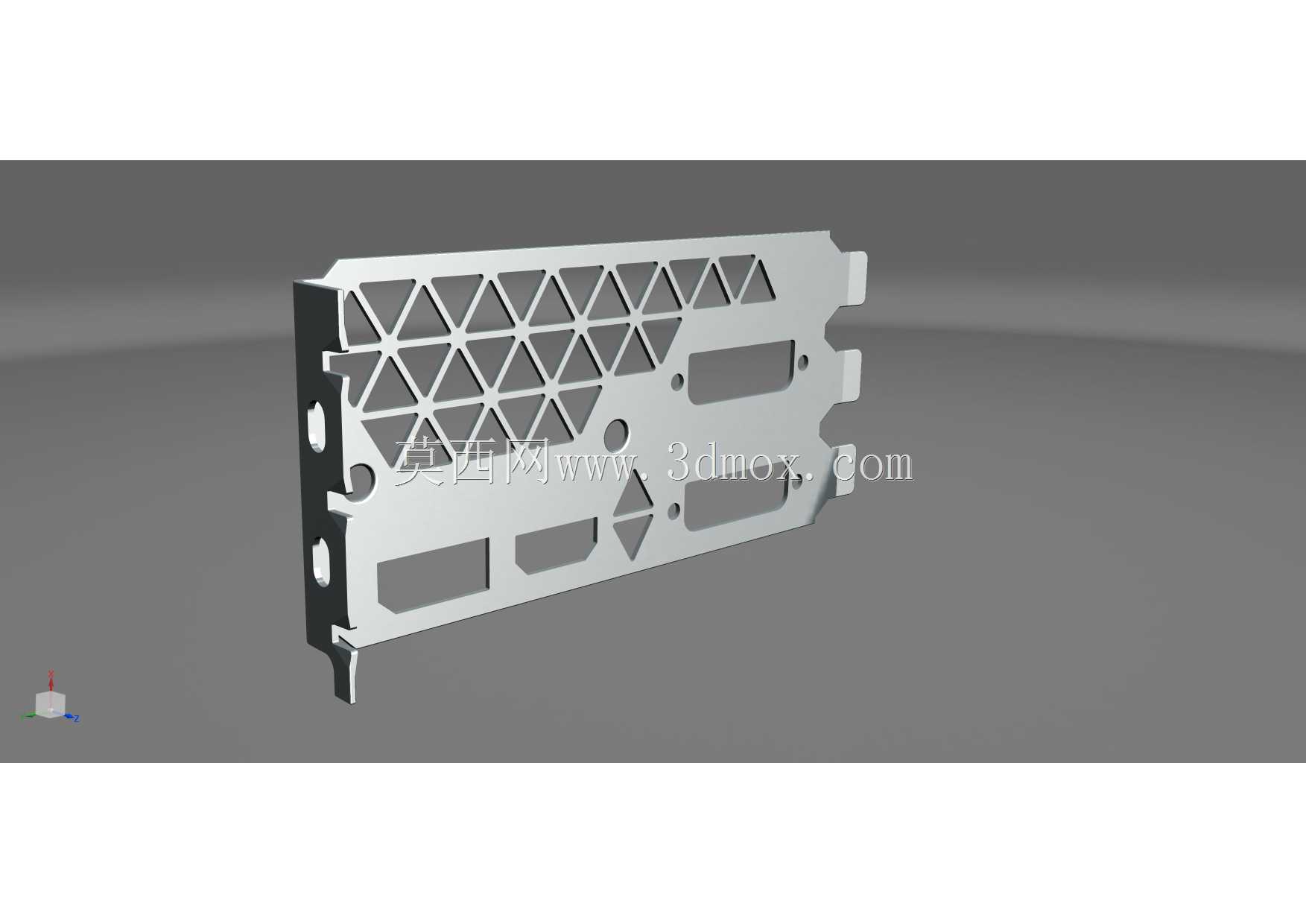

英伟达GTX泰坦Z显卡IO挡板金属结构件

　　这款金属结构件是高端双芯显卡的输入输出接口挡板，作为显卡与机箱连接的核心结构件，承担着接口防护、电磁屏蔽、结构定位、机箱固定的多重作用，是公版旗舰显卡装机时不可或缺的配套金属构件。从实际装机场景来看，该挡板适配标准ATX、MATX机箱的PCIe扩展槽位，安装时需对齐机箱后部的扩展位卡口，通过挡板两端的固定孔位与机箱螺柱锁紧，确保显卡输出接口与机箱开孔完全对位，避免出现接口偏移导致的线材插拔受阻、接触不良等装机常见问题。

　　从结构设计逻辑来看，该挡板采用0.8mm厚度的冷轧钢板冲压成型，表面做哑光镀锌防锈处理，兼顾结构强度与电磁屏蔽性能，能够有效阻隔显卡核心工作时产生的电磁辐射向外泄漏，同时避免机箱内部其他元件的电磁信号干扰显卡输出的视频信号稳定性。挡板上的开孔完全匹配显卡尾部的输出接口布局，预留的接口位边缘做了卷边钝化处理，既可以提升开孔处的结构强度，避免安装时划伤线材或操作人员手部，也能让接口与挡板的贴合缝隙控制在0.3mm以内，进一步提升屏蔽效果。

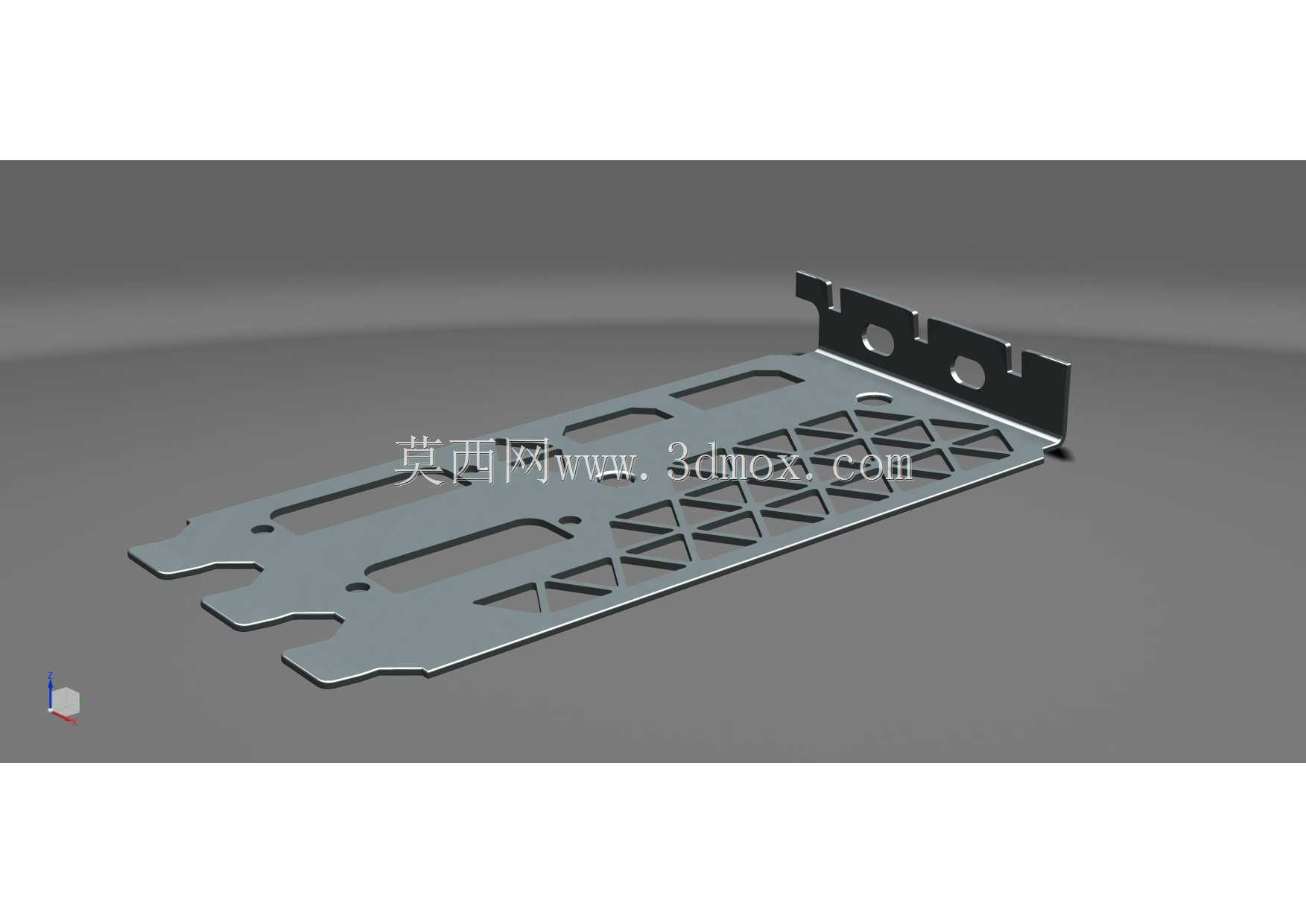

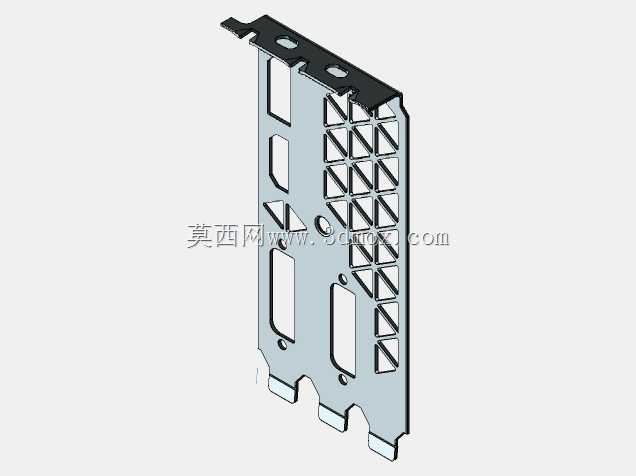

　　挡板主体的镂空减重设计经过力学仿真优化，三角形镂空阵列在不降低整体结构刚性的前提下，将挡板整体重量降低了42%，同时镂空区域可以辅助显卡尾部的空气流通，让显卡散热风道的排风能够顺着镂空位置顺利排出机箱，减少尾部热风滞留带来的积热问题。挡板一侧的折弯挂耳是安装定位的关键结构，折弯角度控制在90度±0.1度公差范围内，挂耳上的定位孔与显卡PCB板上的固定柱精准对位，装配时可以先通过挂耳将挡板卡在PCB尾部，再锁紧固定螺丝，大幅提升流水线装配的效率，降低装配错位的不良率。

　　挡板另一端的固定折边带有两个标准M3螺丝孔位，孔位间距严格遵循PCIe工业规范，与标准机箱的扩展槽固定位完全匹配，安装后挡板与机箱贴合面的缝隙不超过0.2mm，既可以防止灰尘从缝隙进入机箱内部，也能避免显卡长期使用后因为自重导致的挡板变形、接口下沉问题。从实际使用场景出发，该挡板的结构强度经过多次插拔测试验证，在反复插拔视频线200次以上的情况下，挡板不会出现变形、孔位偏移的情况，能够长期保持接口位置的稳定性，避免因为挡板变形导致的接口接触不良、视频信号闪断等故障。

　　在建模过程中，该结构件的所有折弯圆角、冲压让位、孔位公差都严格遵循五金冲压件的设计规范，折弯处的内R角设置为0.2倍板厚，避免冲压成型时出现开裂问题，所有固定孔位都做了0.1mm的公差补偿，确保实际生产时的装配精度。挡板表面的平整度控制在0.1mm/100mm范围内，安装后不会出现凸起、翘边的情况，与机箱表面保持齐平，兼顾装机后的外观一致性。对于结构设计从业者来说，这类小尺寸五金冲压件的设计核心在于平衡结构强度、装配公差、功能需求三者的关系，不能为了减重过度削弱结构，也不能为了强度过度增加材料厚度导致成本上升、重量超标，每一处镂空、每一个折弯角度都需要结合实际生产工艺和使用场景做反复验证，才能做出符合量产要求、满足实际使用需求的合格结构件。
