丝杠传动1000幅面龙门数控雕刻机结构

　　这款龙门式数控加工设备的有效加工幅面为1000mm×1000mm，主要面向非金属板材、软质金属的平面铣削、雕刻、切割作业场景，常见于广告标识制作、木工浮雕加工、小型五金零件批量打样、PCB线路板试制等生产环节，相比同尺寸皮带传动的机型，丝杠传动的结构在进给精度、重切削负载能力上有明显优势，能适配更多需要稳定进给的加工工况。

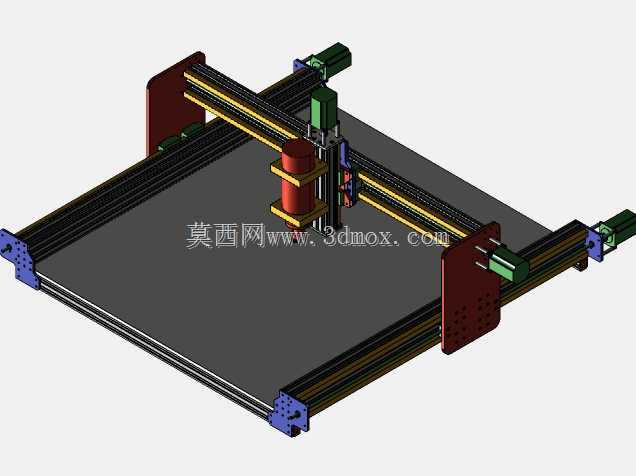

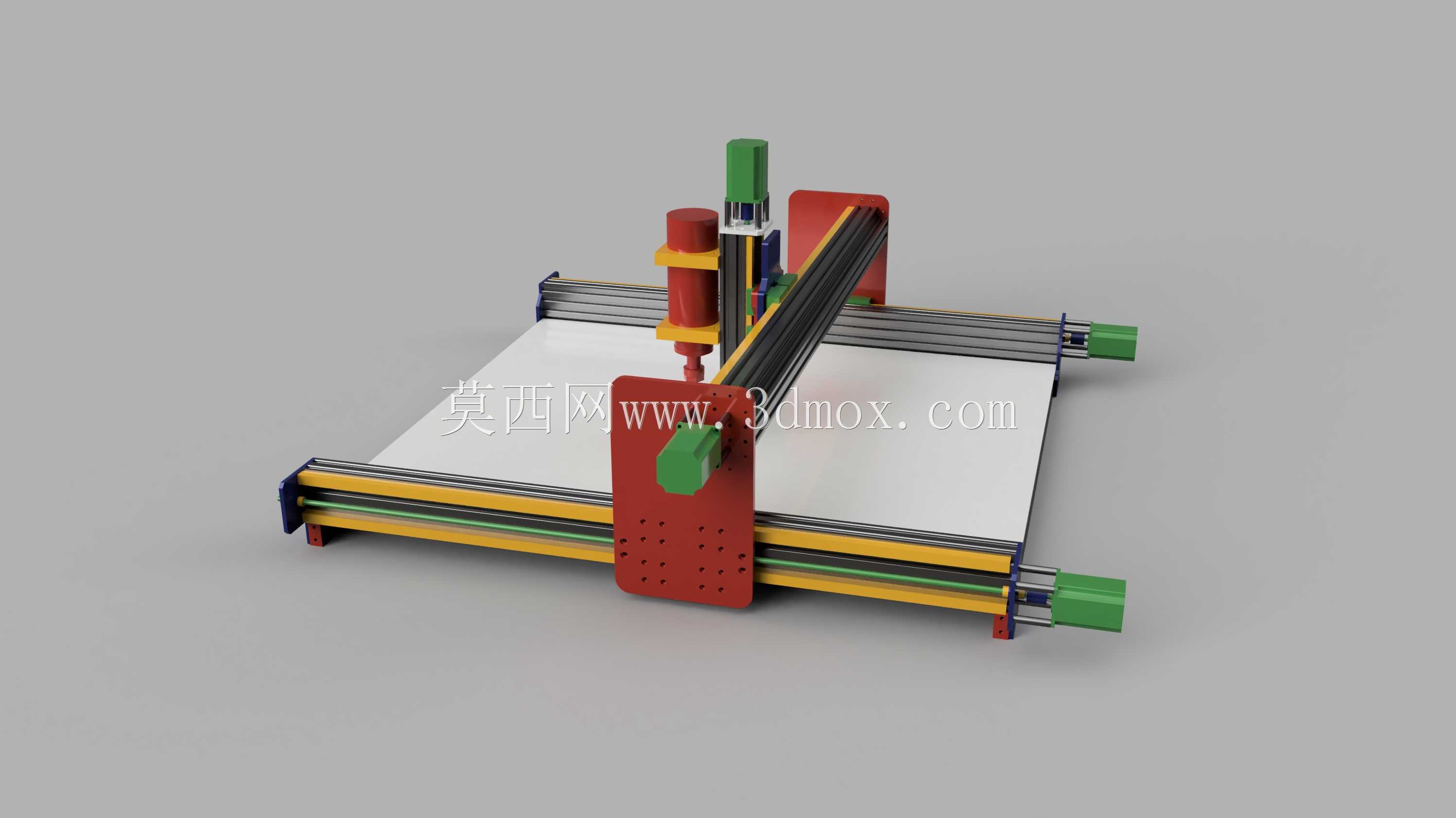

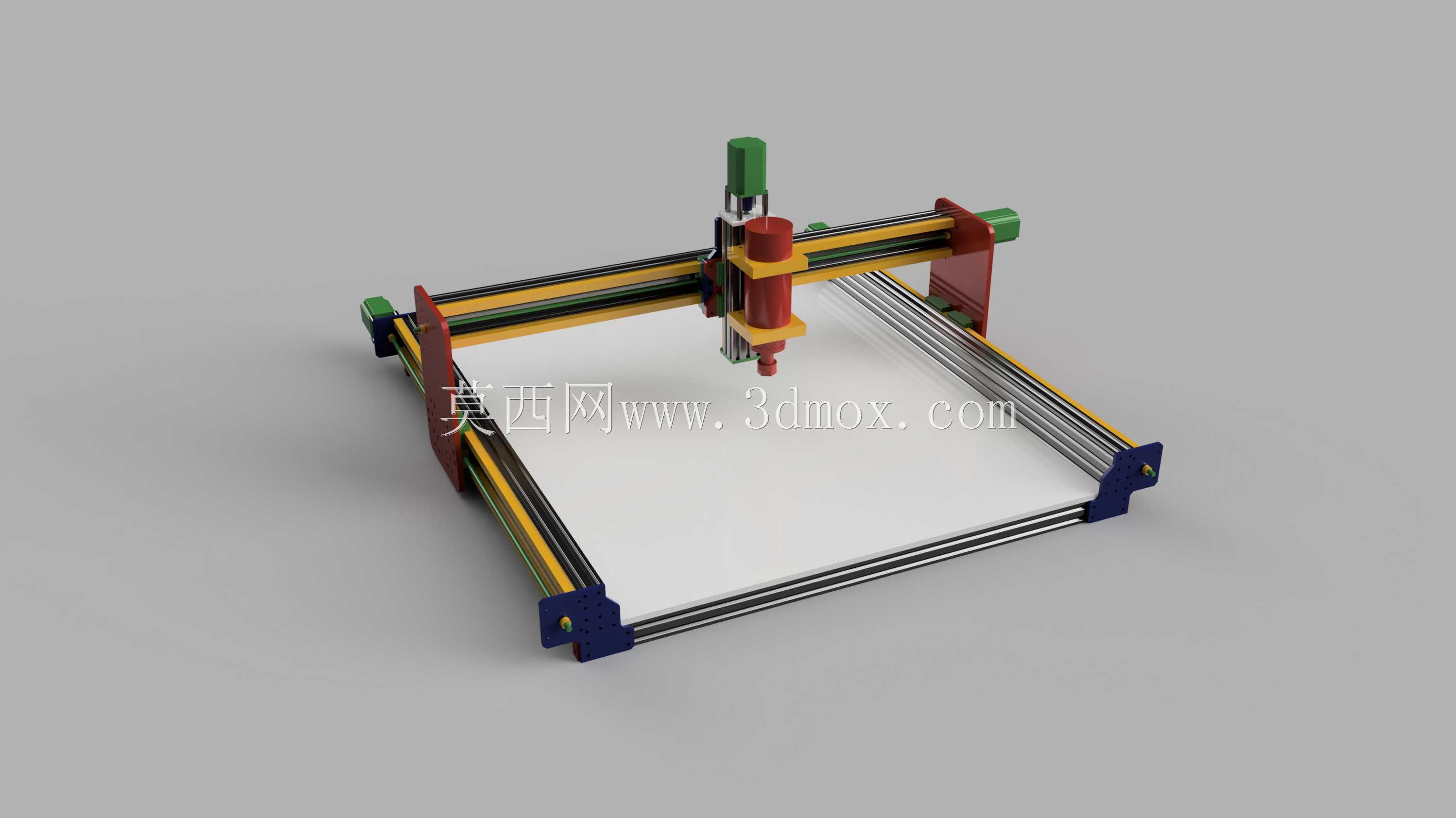

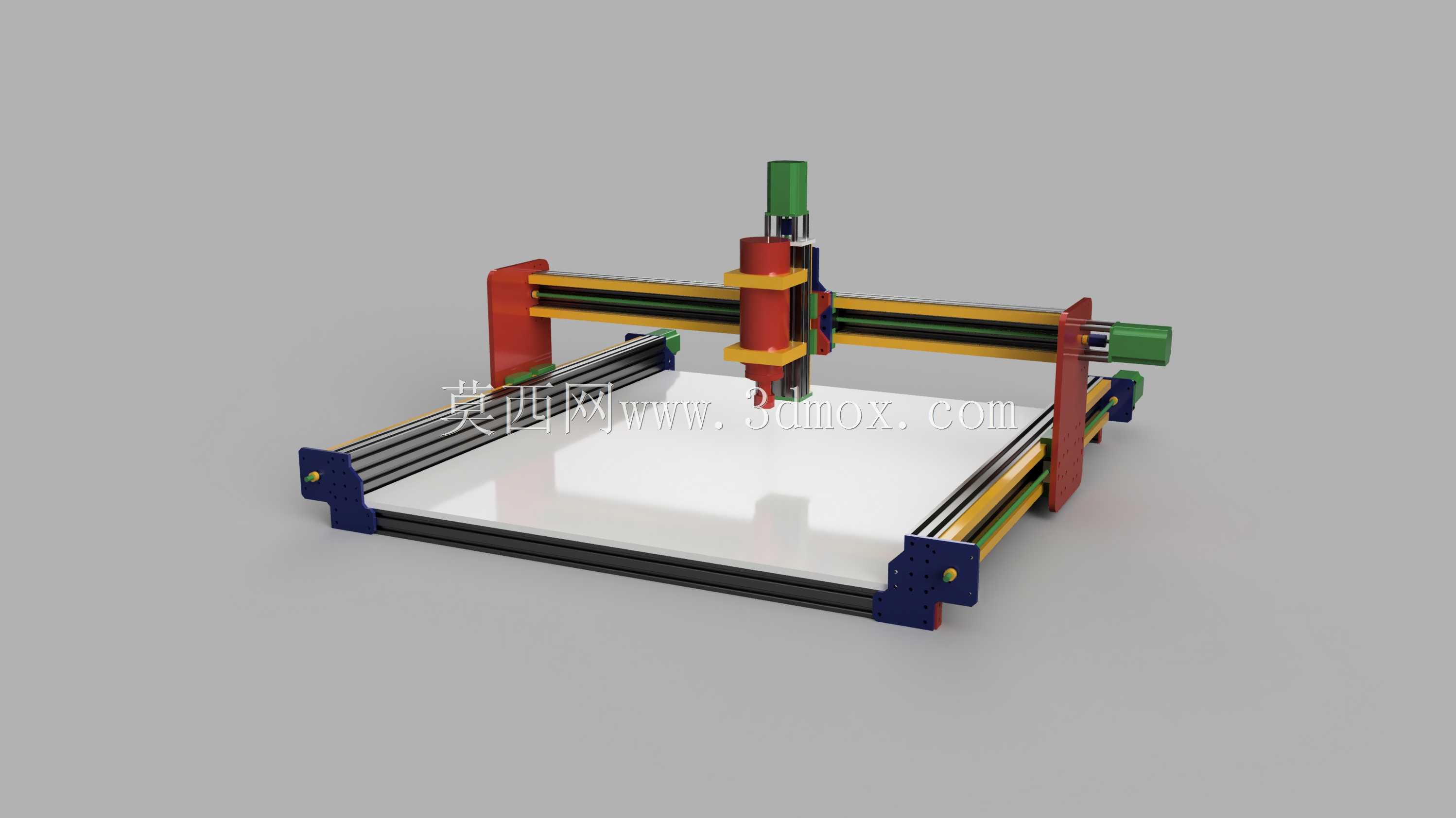

　　从结构布局来看，设备采用龙门移动的经典架构，固定工作台面承托待加工工件，X轴双导轨沿工作台两侧长边布置，带动龙门整体做横向进给，Y轴导轨安装在龙门横梁上，带动滑座做纵向进给，Z轴滑枕搭载加工主轴做垂直方向的进给运动，三轴均采用线性导轨作为运动导向部件，在建模过程中对线性导轨、滑块这类标准外购件做了适度简化，仅保留其安装轮廓与占用空间尺寸，确保整体装配干涉校验的准确性，不会因为标准件的细节冗余影响整体结构的校核效率。

　　设计过程中优先明确了各板件、安装孔位的精确尺寸，所有结构件的连接孔位、安装基准面都做了精准定位，方便在实际加工制作时直接提取尺寸进行零件下料、钻孔加工，省去二次测绘的步骤。考虑到DIY制作、小批量组装的实际需求，机架主体采用工业铝型材拼接的结构，连接角件、固定块的安装位置都预留了足够的操作空间，避免出现装配时工具无法伸入锁紧螺丝的问题。

　　在传动系统的设计上，三轴均配置滚珠丝杠作为传动部件，相比传统的T型丝杠，滚珠丝杠的传动效率更高、反向间隙更小，能有效提升加工过程中的进给平顺性，降低高速运动时的爬行问题，丝杠的两端支撑座安装位都做了同轴度约束，确保丝杠安装后与导轨平行度符合装配要求，避免出现运动卡滞、丝杠磨损过快的问题。Z轴部分预留了通用主轴的安装接口，可适配不同功率的风冷、水冷加工主轴，用户可根据自身的加工材质需求灵活更换，主轴夹座的安装孔位设计为可调式结构，方便调整主轴的垂直度，保证加工时刀具与工作台面垂直，避免出现加工深度不均、侧壁倾斜的问题。

　　工作台面采用平整的硬质板材作为基础，预留了T型槽或者压装固定的安装空间，方便用户加装夹具、真空吸附台面等附件，满足不同工件的装夹需求。设备的整体安装边界尺寸在有效幅面基础上，两侧预留了丝杠传动端、电机安装的空间，后部预留了电气线路、拖链的布置空间，整体占地尺寸适配小型加工车间、个人工作室的场地摆放需求，不需要额外预留过大的操作空间，设备前部为操作上下料区域，操作人员可直接在正面完成工件装夹、对刀操作，符合日常加工的操作习惯。

　　在结构细节处理上，各运动轴的行程限位位置都预留了限位开关的安装位，可在组装时加装硬限位、光电限位装置，避免运动超程造成的机械碰撞，拖链的安装走向沿机架侧边布置，将电机线缆、主轴线缆规整收纳在拖链内，避免运动过程中线缆被拉扯、磨损，提升设备运行的可靠性。各运动部件的重量都做了合理配平，尤其是Z轴滑枕部分，通过结构优化降低运动部分的整体重量，减少Y轴导轨的负载，提升长期运行的稳定性。对于非关键的装饰件、紧固件这类不影响整体结构校验的零件，建模时做了适度省略，仅保留核心的结构连接关系，确保模型在进行装配仿真、运动模拟时运行流畅，同时核心的安装尺寸、配合尺寸都完全准确，可直接作为设备组装、结构改进的基础参考，用户可在此基础上根据自身的配件选型调整对应安装位的尺寸，快速完成个性化的结构修改。
