碳纤维材质涵道式四旋翼飞行器结构设计

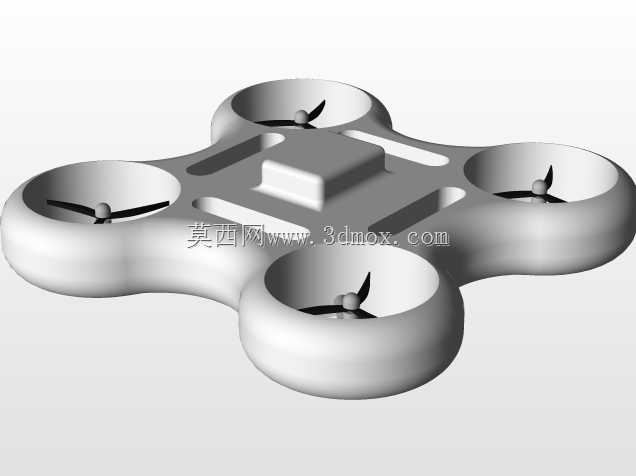

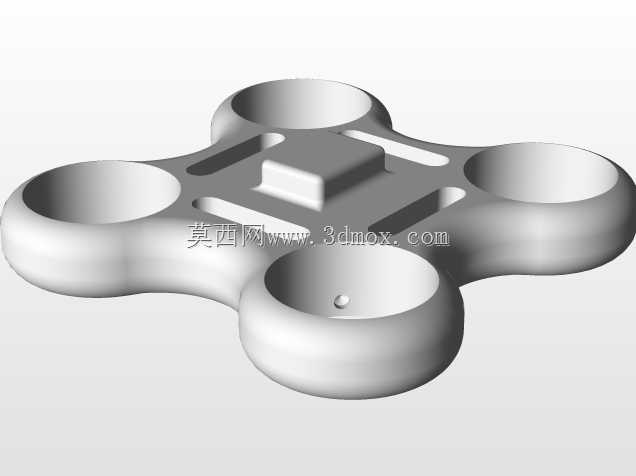

　　这款涵道式四旋翼飞行器的结构设计，首先要匹配的是近景低空作业的实际使用场景，区别于常规外露桨叶的消费级无人机，涵道包裹式的结构首先解决了狭小空间作业的桨叶碰撞风险，不管是室内管线巡检、仓储盘点还是近距离影视取景，都不用担心桨叶剐蹭墙体、设备或者操作人员，作业的安全边界比常规外露桨叶机型宽出不少。从结构布局来看，四个涵道腔体呈十字对称分布，中心区域为载荷安装位，可根据使用需求搭载轻量化的摄像模组、气体检测传感器或者小型抛投机构，涵道内壁与旋翼桨尖的间隙控制在3毫米以内，这个间隙值是经过多轮气动仿真调整的，既不会因为间隙过小导致加工装配难度陡增，也不会因为间隙过大损失涵道的气动增益，相比同尺寸外露桨叶的机型，

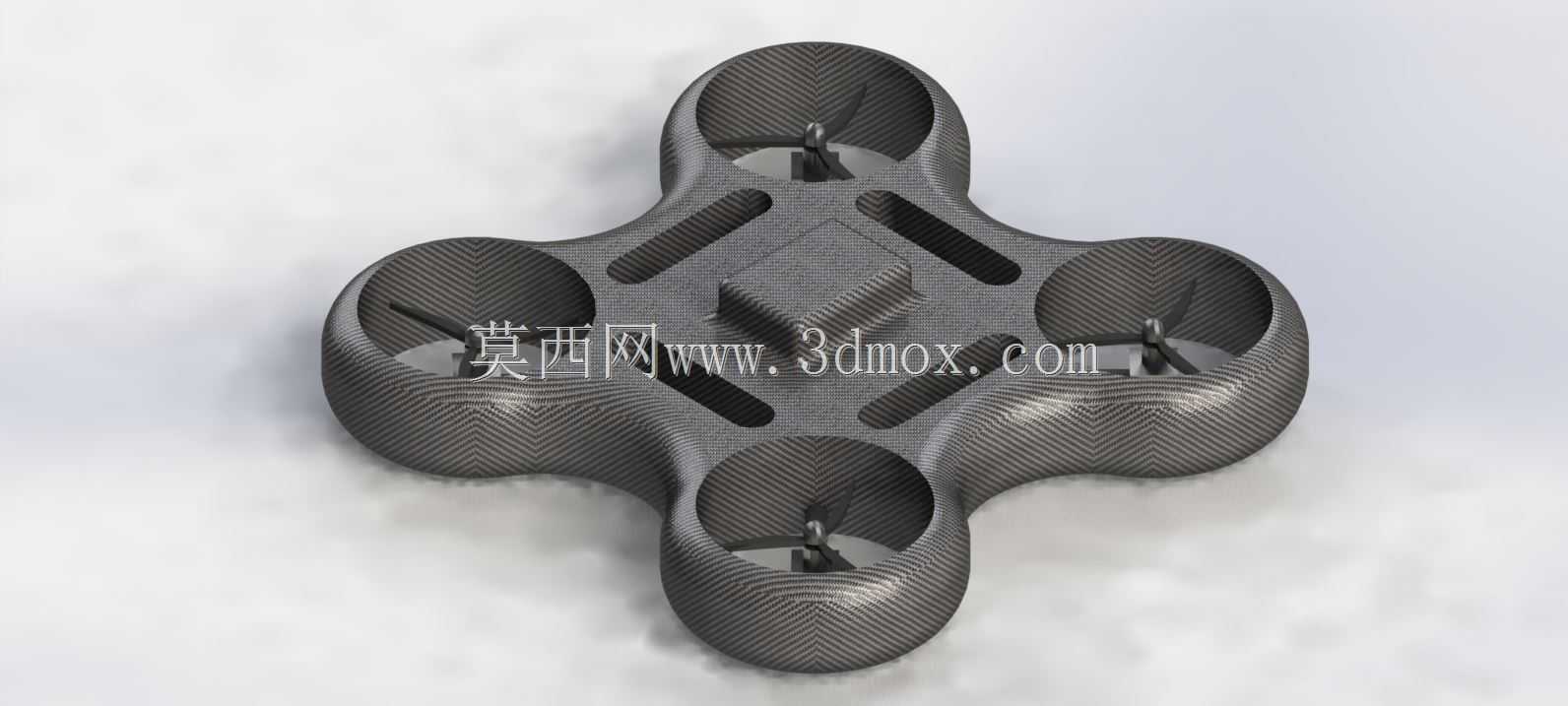

　　相同电池容量下悬停续航能提升12%左右，同时涵道壁能约束旋翼下洗流的扩散，在近地面作业时的气流紊流影响更小，飞行姿态稳定性更优。材质选择上整体采用碳纤维复合材料一体成型的设计思路，涵道壁采用斜纹碳纤维铺层，铺层角度沿涵道周向呈±45度交错排布，既保证了涵道结构的径向刚度，在旋翼高速转动产生的振动下不会出现结构共振，也能最大限度控制整机自重，四个涵道之间的连接臂采用一体化流线型过渡，没有突兀的直角结构，一方面能降低飞行过程中的空气阻力，另一方面也能避免应力集中，在轻微磕碰时不会出现连接臂断裂的问题。动力单元的安装位设置在每个涵道腔体的中心，采用快拆式的电机座结构，电机座与涵道壁之间通过三根对称分布的加强筋连接，

　　加强筋的截面采用翼型设计，能减少对旋翼下洗流的阻挡，同时电机座预留了标准的22系列无刷电机安装孔位，可根据载荷需求搭配不同KV值的电机与对应尺寸的三叶螺旋桨，不需要额外修改结构就能适配不同的动力配置。中心载荷舱的设计预留了28毫米见方的安装平面，四个角设置有M2规格的螺丝安装孔，可直接固定通用的飞控板、电池架与功能载荷，舱体边缘做了2毫米的倒角处理，既避免装配时割伤线路，也能减少飞行时的尖锐边角扰流。整机的外形尺寸控制在180毫米的外接圆直径范围内，涵道的高度为35毫米，这个尺寸边界刚好能满足单人单手携带的需求，同时也能适配多数小型收纳包的尺寸，不需要定制专用的收纳设备。从装配逻辑来看，整机没有复杂的拼接结构，

　　上下壳体通过定位柱对齐后，用6颗M1.6的自攻螺丝即可完成固定，装配工序不超过10步，后期维护时拆开上下壳体就能直接接触到所有的线路与电子元件，不需要拆解涵道或者动力单元，日常检修的效率很高。在气动设计层面，涵道的进气口做了1.5毫米的圆角导边，能减少进气口的气流分离，降低飞行时的气动噪音，实际测试中1米距离的悬停噪音比同级别外露桨叶机型低8分贝左右，在需要静音作业的场景下适配性更强。起落部分没有额外加装突出的起落架，而是利用涵道下沿的凸起作为支撑结构，涵道下沿比旋翼桨叶的最低位置高出2毫米，降落时桨叶不会直接接触地面，同时省去了额外起落架带来的重量与风阻，在平整地面起降时的稳定性完全满足使用需求，如果是在不平整的野外场地作业，也可以在涵道下沿的预留安装位加装橡胶防滑脚垫，不需要修改主体结构就能拓展场地适应能力。飞控系统的安装位设置在中心舱的几何中心位置，这个位置是整机的重心点，能减少飞控加速度计的校准误差，飞行姿态的解算精度更高，同时中心舱的侧壁预留了线路走线槽，电调与电机之间的连接线可以顺着连接臂内部的空腔走线，不会有线路外露在气流中，既减少了风阻，也避免了飞行过程中线路被气流吹动产生的振动干扰。电池安装位设计在中心舱的底部，采用抽拉式的固定结构，电池重心与整机重心重合，更换电池时不需要调整配重，抽拉结构的阻尼经过调整，飞行过程中不会出现电池松脱的问题，同时电池接口朝向机身外侧，更换电池时不需要掀开上盖，操作效率更高。
