Scalextric轨道赛车底盘结构设计

　　在民用娱乐竞速类轨道车的研发体系中，底盘作为整车核心承载基体，其结构合理性直接决定车辆过弯稳定性、动力传递效率与长期运行的抗冲击寿命，本次设计的Scalextric适配底盘，完全围绕1:32比例轨道竞速场景的实际工况展开，没有冗余的装饰性结构，所有几何特征都服务于功能实现。从实际使用场景来看，这类轨道赛车长期在带导向槽的塑料轨道上高速行驶，过弯时会持续受到侧向导向力、轨道接缝的纵向冲击，还有急加速急减速带来的惯性载荷，因此底盘的结构布局首先要解决的是载荷均匀分布的问题，整体采用一体化平板式承载结构，摒弃了多件拼接的设计思路，从根源上消除拼接缝隙带来的装配公差累积，也避免了长期震动下连接件松脱的风险。

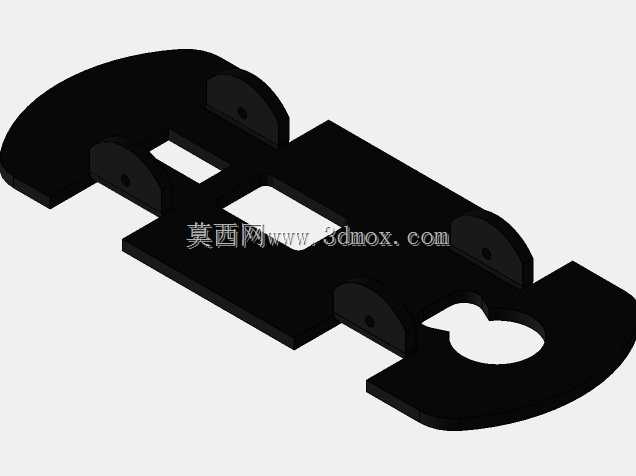

　　底盘的整体轮廓完全匹配对应车型的外壳安装边界，前后端的弧形过渡结构一方面是适配车壳的曲面造型，另一方面在车辆意外冲出轨道发生碰撞时，弧形结构可以引导冲击力沿板面分散，避免应力集中在边角位置导致底盘断裂。中部的方形镂空区域是动力模块的安装位，预留的尺寸边界刚好适配常规轨道车使用的130级直流电机与传动齿轮组，镂空设计一方面可以降低底盘整体自重，让车辆的重心更贴近轨道表面，提升高速行驶时的抓地稳定性，另一方面也能给电机运转留出足够的散热空间，避免长时间竞速下电机积热导致动力衰减。前后轮位的凸起安装座是整个底盘的受力核心位置，每个安装座上都预留了同轴的轴承安装孔，孔位的同轴度公差控制在0.02mm以内，保证轮轴转动时没有卡滞或偏摆，

　　安装座的凸起高度经过反复校核，既保证轮轴安装后有足够的支撑强度，又不会和车壳内部的加强筋发生干涉，轮距的设置完全匹配Scalextric标准轨道的导向槽宽度，搭配前端的导向柱安装位，能让车辆在过弯时导向钉始终卡在轨道槽内，不会出现脱轨飞出的情况。底盘尾部的异形镂空结构是为导电刷组件预留的安装空间，这个位置的尺寸精度直接影响导电刷与轨道导电片的接触压力，设计时特意将安装位的下沉深度控制在1.2mm，保证导电刷安装后既有足够的弹性形变空间，持续贴合轨道导电面取电，又不会因为压力过大增加行驶阻力。整个底盘的壁厚设计遵循等强度原则，承载核心的轮座位置壁厚加厚到2.5mm，而中部非承载的平板区域壁厚控制在1.5mm，

　　在保证整体结构强度的前提下尽可能降低自重，板面的所有棱角位置都做了R0.5mm的圆角处理，既避免加工时出现应力开裂的问题，也能在装配时防止锐边划伤操作人员或车壳内壁。从安装适配性来看，底盘上预留的车壳固定柱位置完全对应主流Scalextric车型外壳的安装孔位，不需要额外打孔修改就能直接装配，固定柱的高度经过匹配，保证车壳安装后和底盘之间留有0.3mm的均匀间隙，避免行驶过程中车壳和底盘发生摩擦异响。针对轨道车常见的飞跳冲击工况，底盘前后端的位置特意做了小幅上翘的弧度设计，当车辆经过轨道接缝出现小幅腾空落地时，前后端的弧形结构可以起到缓冲导向的作用，避免底盘边缘直接磕在轨道上导致卡停或者部件损坏。在实际建模过程中，所有安装孔位的位置度都经过装配仿真验证，电机安装位的定位柱尺寸和电机外壳的定位槽完全匹配，装配后电机不会出现转动或移位的情况，保证传动齿轮的啮合间隙始终保持在合理区间，不会因为震动出现打齿或者动力传递中断的问题。整个底盘的结构设计没有多余的非功能特征，每一处镂空、每一个凸起、每一段曲面都对应实际使用中的具体需求，既满足了竞速场景下对强度、重量、装配精度的要求，也兼顾了批量生产时的工艺可行性，不管是用于个人改装替换损坏的原厂底盘，还是用于自制轨道赛车的核心承载部件，都能直接适配对应的标准配件，不需要二次修改加工。
