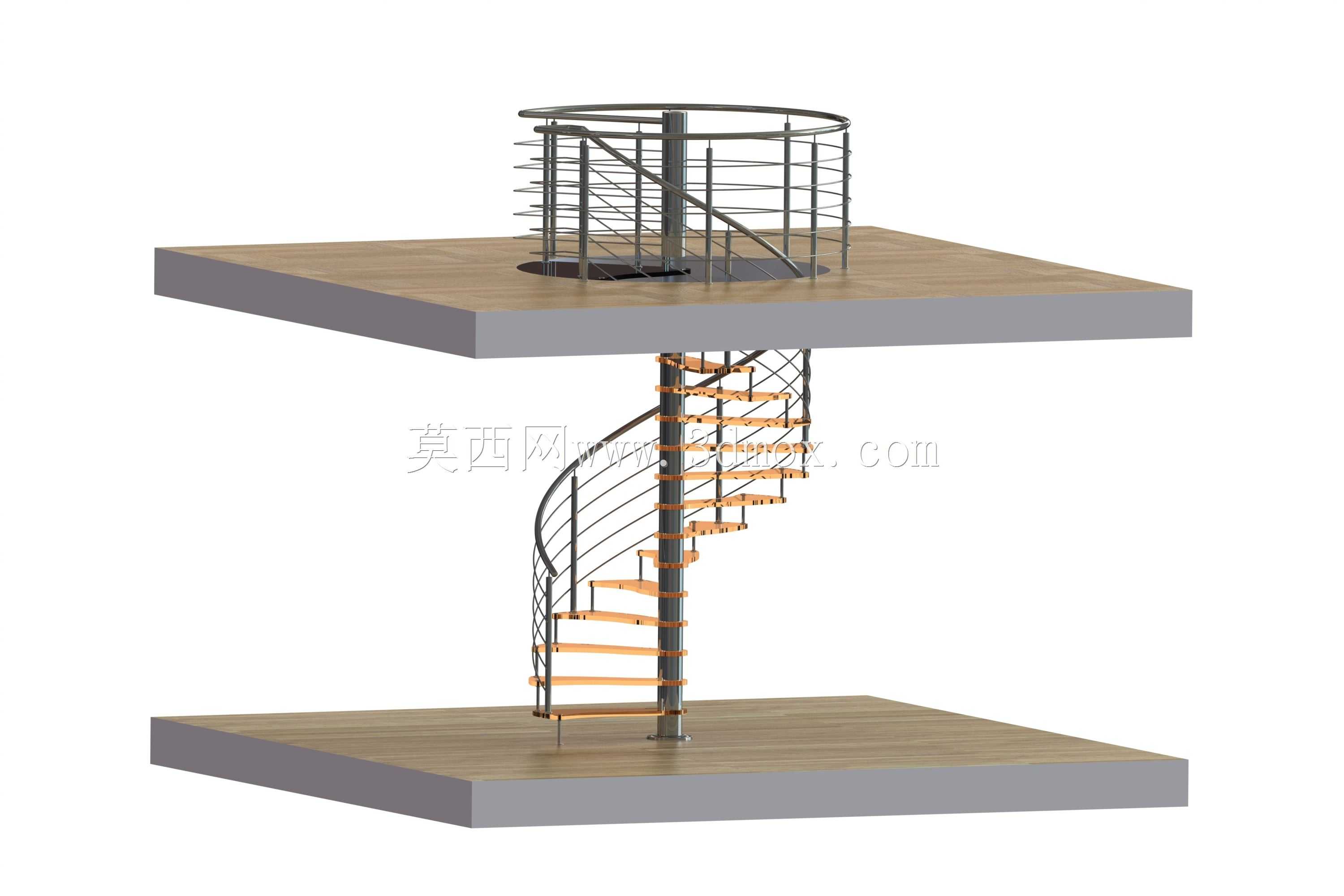

双层空间连接用不锈钢扶手螺旋梯结构设计

　　在loft户型、复式住宅、小型商业夹层这类垂直空间有限的场景中，直跑楼梯往往需要占用较大的水平投影面积，双跑楼梯也需要预留足够的梯段转折空间，而螺旋梯凭借中心立柱承载、梯段绕轴盘旋的结构形式，能在极小的占地范围内完成双层空间的垂直交通连接，这款带不锈钢扶手的螺旋梯就是针对这类紧凑空间场景做的结构设计。从实际使用需求出发，这款梯具的踏步采用木质踏板搭配金属支撑骨架的组合，每一级踏步的悬挑端都通过独立的金属托架与中心立柱刚性连接，踏步踏面宽度从靠近中心轴的窄端向外逐渐拓宽，保证行人落脚区域有足够的支撑面积，避免行走时出现踏空风险，踏步的踢面做开放式处理，既减轻整体结构自重，也能让空间视觉上更通透，不会因为梯具的存在让紧凑空间显得压抑。

　　中心立柱作为整个梯具的核心承载构件，采用厚壁圆管结构，上下两端分别与上下两层楼板的预埋结构件做刚性固定，所有踏步托架、扶手支撑构件的载荷最终都传递到中心立柱上，再通过立柱分散到上下楼板的承载结构中，这种中心承载的结构形式不需要在梯段周边额外设置承重墙体，安装时对原有建筑结构的改动量极小，适配很多后期加装夹层的改造场景。扶手部分采用不锈钢材质的环形护栏搭配多道横向拉索，护栏立杆沿踏步外沿均匀排布，每根立杆底部与踏步悬挑端的金属骨架固定，顶部通过连续的不锈钢弯管衔接成整体，顺着梯段的盘旋弧度形成连续的防护结构，横向拉索在立杆之间分层设置，既满足防护高度与杆件间距的安全规范要求，也不会像封闭式栏板那样遮挡视线，不锈钢材质的表面做拉丝处理，

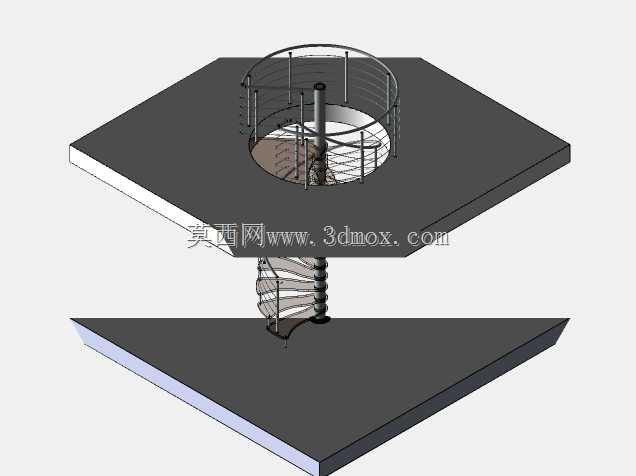

　　日常使用中耐磨损、易清洁，适配室内长期使用的维护需求。从安装边界来看，这款螺旋梯的水平投影为圆形，整体占地直径控制在常规夹层预留洞口的尺寸范围内，上下连接端的固定法兰可以根据现场楼板的实际厚度做适配调整，安装时只需要保证中心立柱的垂直度，再依次固定踏步、护栏构件即可，不需要复杂的现场焊接作业，大部分构件都可以在工厂预制完成后现场组装。设计过程中也充分考虑了人体工程学要求，踏步的高度差控制在舒适行走的范围内，扶手的高度符合成年人抓握的舒适高度，梯段盘旋的升角经过反复调整，既保证垂直爬升的效率，也避免坡度过陡导致上下楼费力，同时在梯段的上下端出入口位置，护栏做了平滑过渡处理，和楼层平台的边缘防护结构无缝衔接，消除通行时的安全死角。

　　不同于普通直梯的直线通行逻辑，螺旋梯的盘旋走向会引导行人的行进路线自然转向，在很多小型商业空间比如咖啡馆、文创店铺的夹层设计中，这种梯具本身也能成为空间的视觉亮点，金属与木质的材质搭配适配多数现代简约、工业风的室内装修风格，不需要额外做装饰处理就能和空间氛围融合。结构受力层面，每一级踏步的载荷都通过托架传递到中心立柱，建模过程中对不同位置踏步的受力变形做了模拟验证，保证在额定承载范围内踏步的变形量控制在安全阈值内，不锈钢护栏的立杆连接点也做了加强处理，避免侧向受力时出现杆件松动的问题，整体结构没有多余的冗余构件，在满足安全使用要求的前提下尽可能控制自重，降低对楼板承载能力的要求，让更多建筑条件有限的场景也能适配安装。
