点火Dyna线圈配套安装固定支架结构

项目分类:通讯工具类 发布时间:2022-06-28 ID:664213
  • 点火Dyna线圈配套安装固定支架结构
  • 点火Dyna线圈配套安装固定支架结构
  • 点火Dyna线圈配套安装固定支架结构
  • 点火Dyna线圈配套安装固定支架结构

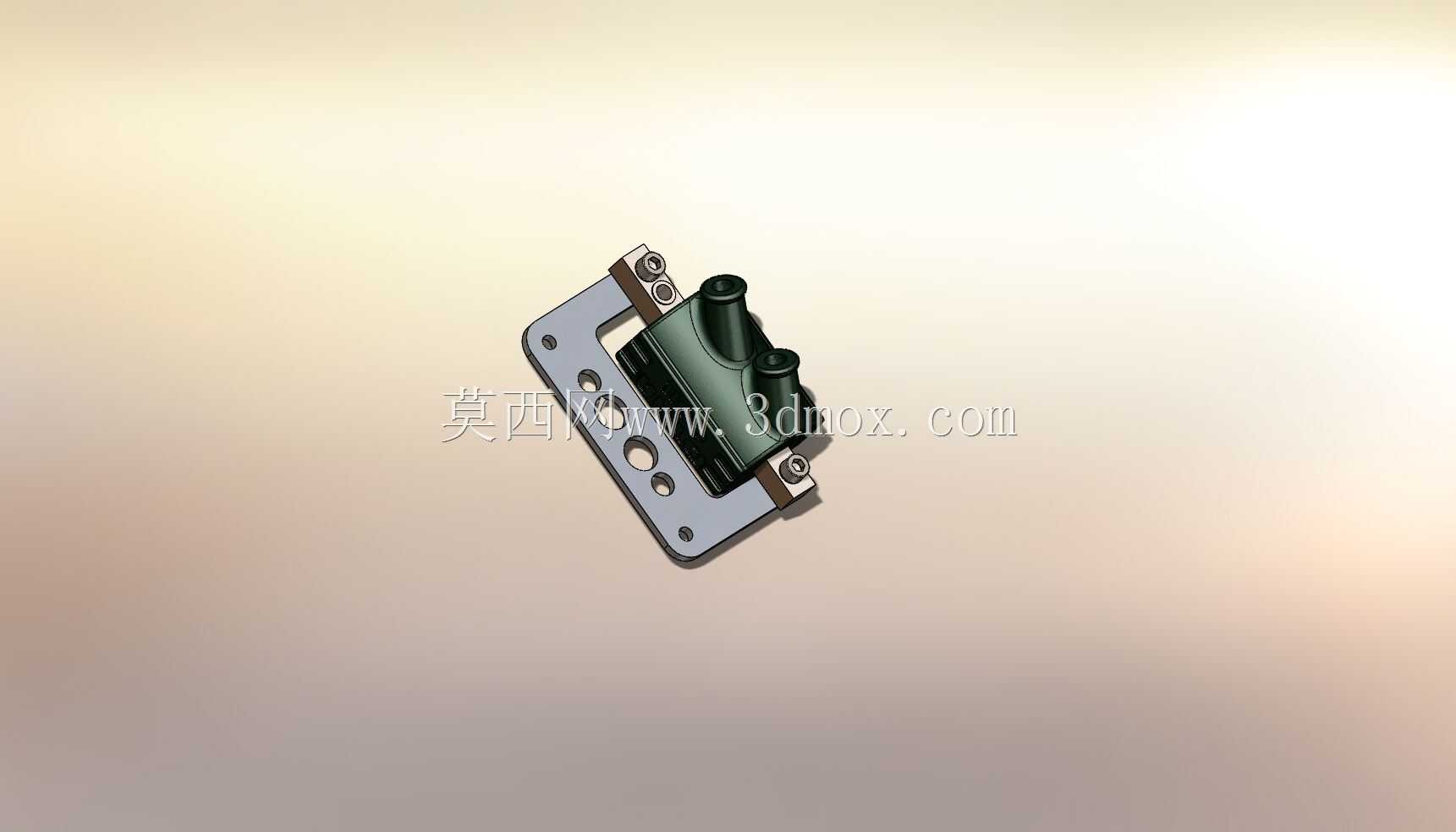

  日常做点火类通讯配套设备的结构适配时,这类Dyna线圈的固定支架是很容易被忽略但直接影响设备运行稳定性的部件,不少初入行的结构工程师在做配套安装时,往往只关注线圈本身的电性能参数,忽略安装固定结构的适配性,最后出现运行中线圈移位、接线端受力松脱、振动工况下部件共振异响等问题,反而拖慢了整机组装调试的进度。这个支架的设计首先是从实际安装工况出发的,主体采用平板式安装基座结构,基座上预留的四个长圆形安装孔,并非随意开设,而是适配不同安装基面的孔位偏差,现场安装时不需要对安装基面做二次扩孔或者补攻丝,只要调整支架在基面上的位置,就能对准预装的固定螺栓,大幅降低现场装配的调整工作量,尤其是在小批量设备改装、

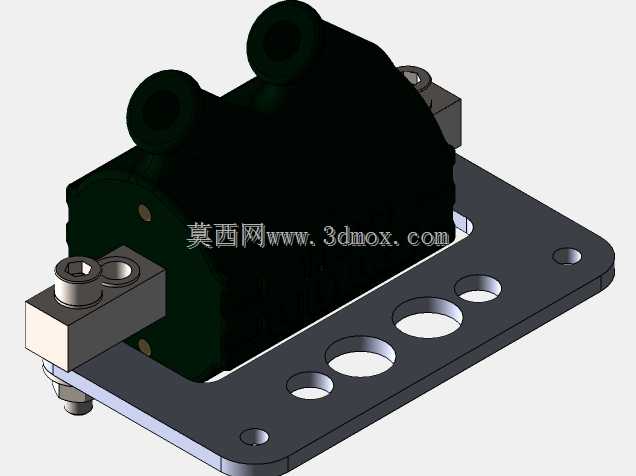

  实验室通讯点火装置搭建这类没有统一预装基面的场景下,这种可调式安装孔的设计实用性非常强。基座上开设的三个等径圆形通孔,也不是减重工艺孔那么简单,一方面是降低支架整体的自重,减少安装基面的承重负载,另一方面是给线圈工作时的散热留出空气流通的通道,Dyna线圈在持续点火工作时会产生一定的温升,如果支架完全贴死线圈底部,热量无法快速散出,长时间运行会加速线圈外层绝缘材料的老化,缩短部件的使用寿命,这几个通孔刚好在线圈主体的正下方,能形成上下贯通的空气对流路径,带走线圈底部积聚的热量。两侧的压紧固定结构采用的是分体式压块设计,和常见的一体式抱箍固定不同,这种分体压块可以根据线圈外壳的实际尺寸公差做适配调整,

  哪怕不同批次的线圈外壳尺寸有零点几毫米的偏差,也能通过调整压块的锁紧力度把线圈牢牢固定住,不会出现过压压裂线圈外壳、或者压力不足固定不牢的问题。压块和线圈接触的面做了直角避让,刚好贴合线圈外壳的侧边棱角,固定时不会出现压块滑动移位的情况,压块上采用内六角螺栓锁紧,装配时用标准内六角扳手就能完成操作,不需要特殊的定制工装,日常维护拆卸也很方便。从安装边界来看,这个支架的整体外轮廓尺寸控制得非常紧凑,不会超出线圈主体的投影范围太多,在安装空间局促的通讯设备舱内,不会和周边的接线端子、线路板、其他功能部件产生干涉,支架的厚度选取也兼顾了结构强度和安装空间要求,既不会因为板材过薄在长期振动下出现变形,

  也不会因为板材过厚占用过多的垂直安装空间,导致线圈顶部的接线端和设备上盖产生碰撞。实际应用场景里,这类支架除了用在常规的通讯点火设备上,也能适配实验室改装的小型点火实验装置、小型内燃机的点火系统改装等场景,设计时没有做多余的异形结构,所有的折弯、开孔、压块结构都是围绕可靠固定、方便装配、利于散热这几个核心需求来的,没有为了外观好看增加不必要的加工工序,钣金加工的工艺性很好,普通的数控冲床、折弯设备就能完成加工,不需要开定制模具,小批量加工的成本也很低。做这类固定支架的三维建模时,要特别注意压块和线圈配合面的间隙预留,不能完全按照线圈的标称尺寸做零对零的配合,要留出合理的公差间隙,不然实际装配时很容易出现压块装不进去、或者锁紧后线圈被挤变形的问题,同时安装孔的位置要和常用的安装基面孔位做匹配验证,避免出现孔位对不上的情况,还要考虑螺栓锁紧时的操作空间,保证扳手能顺利伸到锁紧位置完成操作,不会被支架本身的结构或者周边部件挡住。
