环形指槽式便携健身握力器结构设计

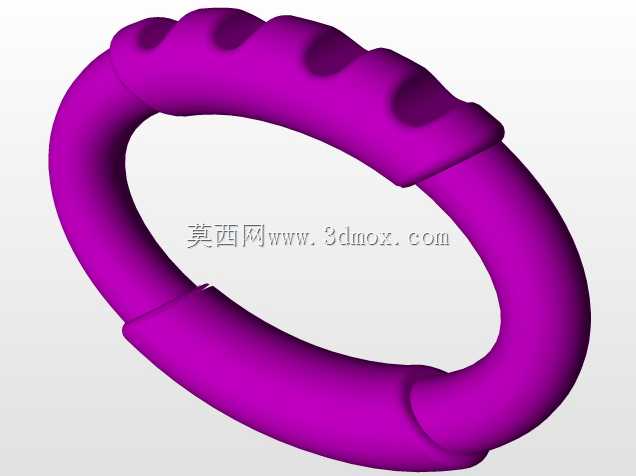

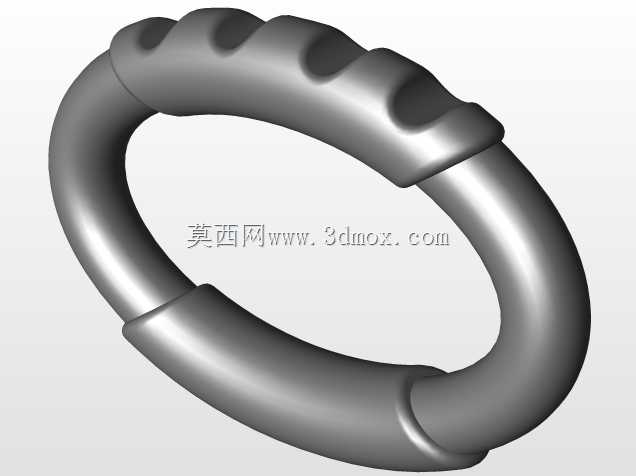

　　日常手部力量训练场景里，这类环形握力器具的应用覆盖了健身爱好者日常指力强化、办公人群手部放松、术后康复阶段手部肌力恢复等多个实际场景，不同于传统带弹簧结构的握力器，这款一体化环形结构的握力件没有额外的铰接、弹性件装配结构，整体为单一部件成型，在使用过程中不存在铰接位夹手、弹簧弹出脱落的风险，长期使用的结构可靠性更高。从结构设计逻辑来看，整体采用闭合椭圆环的主体形态，环体内侧贴合手掌自然握持的弧度做了曲面过渡，握持时环体内壁不会对掌心产生硌压的硬棱角，环体上侧均匀排布的四个内凹指槽，刚好对应人手除拇指外的四根手指的指腹位置，握持时手指可以自然嵌入指槽内，不会因为发力出汗出现滑脱的问题，指槽的凹陷深度控制在8mm左右，

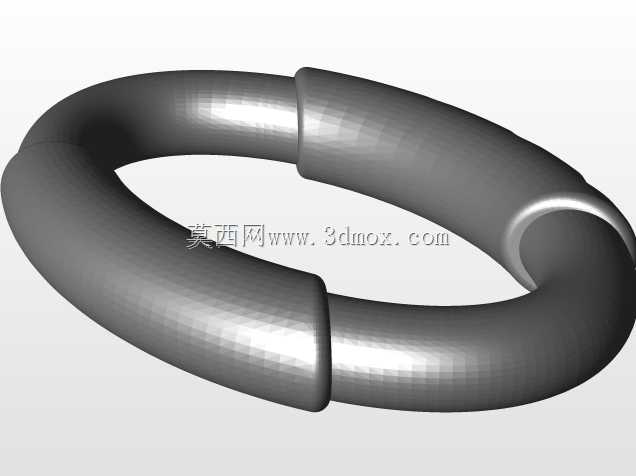

　　既能够提供足够的握持定位力，又不会因为凹陷过深导致指腹被卡压影响血液循环。环体的截面采用渐变直径的圆形截面设计，对应指槽位置的环体截面直径略小于掌心贴合位置的截面直径，匹配不同握持位置的受力需求，手指接触位置截面更细，更适配手指的捏握发力姿态，掌心接触位置截面更粗，能够分散掌心承受的反作用力，提升长时间握持的舒适度。从尺寸边界来看，整体环体的长轴外径控制在120mm，短轴外径控制在90mm，环体自身的截面直径在18mm-22mm区间渐变，整体尺寸刚好适配成年男性的手掌握持范围，女性用户握持时也不会因为环体过大无法完全抓握，整体外轮廓没有外凸的尖锐结构，日常放置在背包、口袋中携带时不会剐蹭其他物品，也不会因为磕碰造成自身结构损坏。

　　材质适配层面，这个结构可以直接采用硅胶一体注塑成型，也可以采用TPR软胶包覆PP内芯的双物料注塑工艺，纯硅胶材质的版本整体硬度控制在邵氏40A-60A区间，不同硬度对应不同的发力阻力等级，满足不同训练阶段的用户需求，带硬内芯的版本可以通过调整内芯的环体壁厚来控制整体的形变阻力，外层软胶提供舒适的握持触感，内芯提供稳定的弹性回复力，反复握持形变后不会出现永久变形。在实际使用过程中，用户握持时四指卡入对应指槽，掌心贴合环体下侧的光滑曲面，反复捏压环体产生弹性形变即可实现手部屈肌的力量训练，不同于需要调整弹簧档位的传统握力器，这款结构的阻力完全由环体自身的材质硬度和截面尺寸决定，出厂即可完成阻力标定，不需要用户额外调整，使用门槛更低。

　　结构建模过程中，需要重点处理指槽位置的曲面过渡，保证指槽边缘和环体主体曲面之间是G2连续的顺滑过渡，避免出现棱边导致握持时产生应力集中，既影响使用触感，也会在反复形变过程中在棱边位置产生疲劳裂纹，降低产品使用寿命；环体的闭合接缝位置需要做等强度的曲面衔接，保证整个环体各个位置的形变抗力均匀，不会出现某一个位置应力集中优先断裂的问题。另外这个结构除了日常健身训练使用外，还可以作为配套附件集成在其他健身器材上，比如作为拉力器的握持手柄、引体向上辅助带的握套使用，只需要调整环体的内径尺寸，就可以适配不同的安装杆件直径，不需要额外增加固定结构，依靠环体自身的弹性抱紧在杆件上即可完成安装，拆装都十分便捷。
