自行车叉架适配双轨式摄像头固定支座

　　日常户外骑行尤其是砾石路面、非铺装路穿越的场景中，骑行记录设备的固定一直是容易被忽略的结构痛点——常规的车把夹装支架在持续颠簸下容易出现偏转、松脱，既影响拍摄视角的稳定性，极端情况下还可能出现设备脱落摔损的问题。这款固定支座的设计核心，就是瞄准自行车前叉部位的安装空间，利用部分越野自行车前叉预留的M5机架凸台作为安装基准，把摄像头的固定位置从车把转移到叉腿部位，既避开了车把上码表、车灯等配件的安装位冲突，也能借助叉腿更低、更贴近前轮的位置获得更有沉浸感的骑行记录视角。

　　从结构功能上看，这款支座采用双轨卡合的受力设计，区别于单臂夹持的结构，双侧的导轨卡槽可以同时承接路面传递来的多方向冲击载荷，在连续碎石路、落差颠簸的工况下，不会出现单支架常见的共振晃动感，摄像头固定后的画面抖动量能得到有效控制。安装逻辑上，支座预留了适配M5x16沉头螺钉的安装孔位，针对不同厚度的叉腿凸台，也兼容12mm长度的螺钉锁紧，不需要额外对自行车原有结构做打孔、攻丝改造，直接利用原厂预留的安装位就能完成装配。考虑到部分自行车前叉的凸台并非处于叉腿截面的中心位置，设计时特意将安装孔做了偏心处理，装配后支座的承载中心能与叉腿的受力中线对齐，避免长期受力下出现单侧应力集中导致的塑料件蠕变松脱。

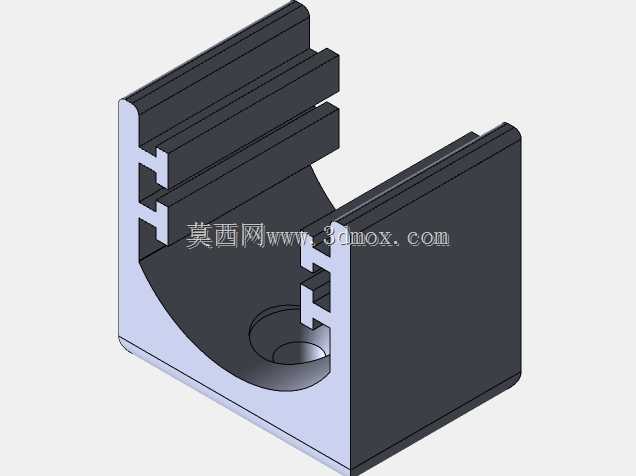

　　结构细节上，支座的卡合轨道做了阶梯式的卡槽设计，摄像头滑入后可以通过卡槽的台阶面形成纵向限位，不需要额外增加锁紧压块就能防止设备在颠簸中向上滑出，拆卸时只需要沿轨道方向平推就能取下摄像头，日常取电、调整角度的操作都很便捷。支座下半部分做了弧形的让位槽，既可以避开叉腿的圆弧轮廓，保证支座与叉腿安装面完全贴合，不会出现线接触导致的锁紧后翘边问题，也能在3D打印制作时减少不必要的支撑材料使用，两端打印即可完成制作，不需要额外做支撑拆除的后处理。

　　针对自制加工的场景，结构设计时也考虑了常用3D打印耗材的受力特性，选用PLA或者PETG材质打印时，0.4mm喷嘴、100%填充率的打印参数下，结构刚度完全可以应对越野骑行的冲击载荷，不需要额外做嵌件加固。安装边界上，支座的整体外轮廓完全贴合叉腿侧面，不会超出叉腿的外沿宽度，在林间穿越、窄路通行时不会因为支架突出而剐蹭到障碍物，也不会干扰前轮的转向间隙，哪怕是搭配宽胎的砾石车，也不会出现轮胎与支架摩擦的问题。

　　实际使用验证中，这款支座在连续非铺装路面骑行时，摄像头的固定牢固度明显优于常规车把夹，拆装的便捷性也满足日常快速取放设备的需求，双轨的受力结构让支架本身的抗冲击冗余量更高，哪怕是遇到较大的路面落差，也不会出现支架断裂、设备移位的情况。对于需要在自行车上加装第一视角记录设备的骑行爱好者，或是做骑行配件结构设计的从业者来说，这款支座的结构思路也提供了一个区别于常规夹装方案的安装方向，充分利用自行车原有预留安装位的设计逻辑，也避免了额外加装固定环对车架漆面的磨损，以及夹装结构长期锁紧可能出现的松动隐患。
