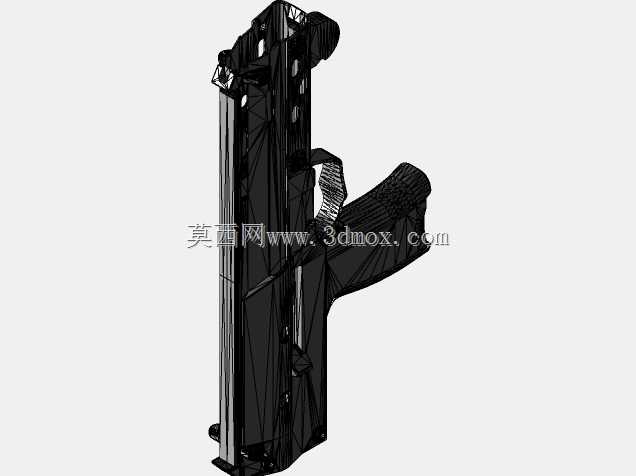

MP7A1冲锋枪接收器结构三维建模

　　本次建模的MP7A1接收器作为单兵自卫武器的核心承载基体，在实际列装场景中承担着整合自动机组件、发射机构、枪管节套与外部护木、枪托接口的核心作用，区别于传统冲锋枪采用的冲压钢板焊接结构，该型接收器采用高强度聚合物嵌装钢质衬套的复合结构设计，在保证结构强度满足连发射击冲击载荷的前提下，将整体重量控制在同类全金属结构接收器的60%水平，适配特种作战场景下单兵长时间携行、快速出枪的战术需求。从结构设计逻辑来看，建模过程中优先还原了接收器内部的导轨限位结构，其两侧加工的对称导向槽需与枪机框的凸起部分保持0.12mm-0.18mm的配合间隙，既要保证自动机后坐、复进过程中无卡滞，又要避免间隙过大导致枪机摆动造成击针击发位置偏差，

　　这一尺寸链的还原直接决定了后续虚拟装配时自动机循环动作的仿真精度。接收器前端的枪管节套安装位采用过盈配合定位面设计，建模时保留了定位面的0.05mm压合余量，同时还原了节套固定销的贯穿孔位，该孔位与枪管节套销孔的同轴度公差控制在Φ0.03mm以内，避免连发射击过程中枪管出现偏移导致的散布精度下降。在安装边界的还原上，接收器尾部的枪托铰接座尺寸严格按照实物测绘参数还原，其铰接轴孔的中心距、开合限位面的角度均与原品保持一致，可直接适配折叠枪托的装配需求，无需额外调整配合面；扳机护圈与发射机构安装腔的内部加强筋结构也做了完整还原，这些加强筋沿发射机构受力方向分布，能够承受击发时阻铁回转、扳机转动带来的局部冲击，

　　避免聚合物壳体在长期使用后出现应力开裂。从外形尺寸来看，该接收器主体长度为218mm，最大宽度42mm，不含附件的主体高度为76mm，所有外部接口的位置度均按照实物装配基准还原：顶部的皮卡汀尼导轨安装基面平面度公差控制在0.02mm以内，保证瞄具安装后无倾斜偏差；侧面的背带环安装孔、快慢机让位槽、抛壳窗开口尺寸均与实际结构完全匹配，抛壳窗的让位斜面角度经过优化，能够在建模仿真中验证抛壳路径是否与抛壳挺、拉机柄运动轨迹出现干涉。在实际工程应用层面，该模型可用于轻武器结构教学中的装配关系演示，也可作为影视道具制作、战术装备改装设计的结构基准，建模过程中对所有受力部位的壁厚做了等比例还原，聚合物壳体的最小壁厚为2.2mm，

　　钢质衬套嵌入位置的壁厚达到3.5mm，完全满足实际使用中的强度要求，避免了轻量化设计带来的结构强度不足问题。不同于常规枪械外观建模仅还原外部轮廓，本次建模完整呈现了接收器内部的阻铁安装槽、不到位保险让位孔、击锤簧杆导向孔等内部细节，这些内部结构的尺寸精度直接决定了发射机构能否正常实现单发、连发射击的动作逻辑，在虚拟装配验证中，可通过该模型检查各零部件的运动干涉情况，比如快慢机转动时是否与接收器内壁发生剐蹭，枪机后坐到位时是否会撞击尾部的缓冲器安装座，这些细节的还原让模型不再是单纯的外观展示件，而是具备结构验证价值的工程模型。
