吉他品丝安装用参数化摩擦柄锉夹具

　　在吉他制作与维修的作业场景中，品丝安装的精度直接决定了吉他的演奏手感与音准表现，传统手工锉削品丝柄脚时，常因工件夹持不稳、锉削行程偏移导致柄脚与指板品丝槽匹配度不足，轻则出现品丝安装后高低不平，重则需要反复修整柄脚造成品丝报废，这款摩擦柄锉夹具正是针对这一作业痛点开发的专用夹持工装。

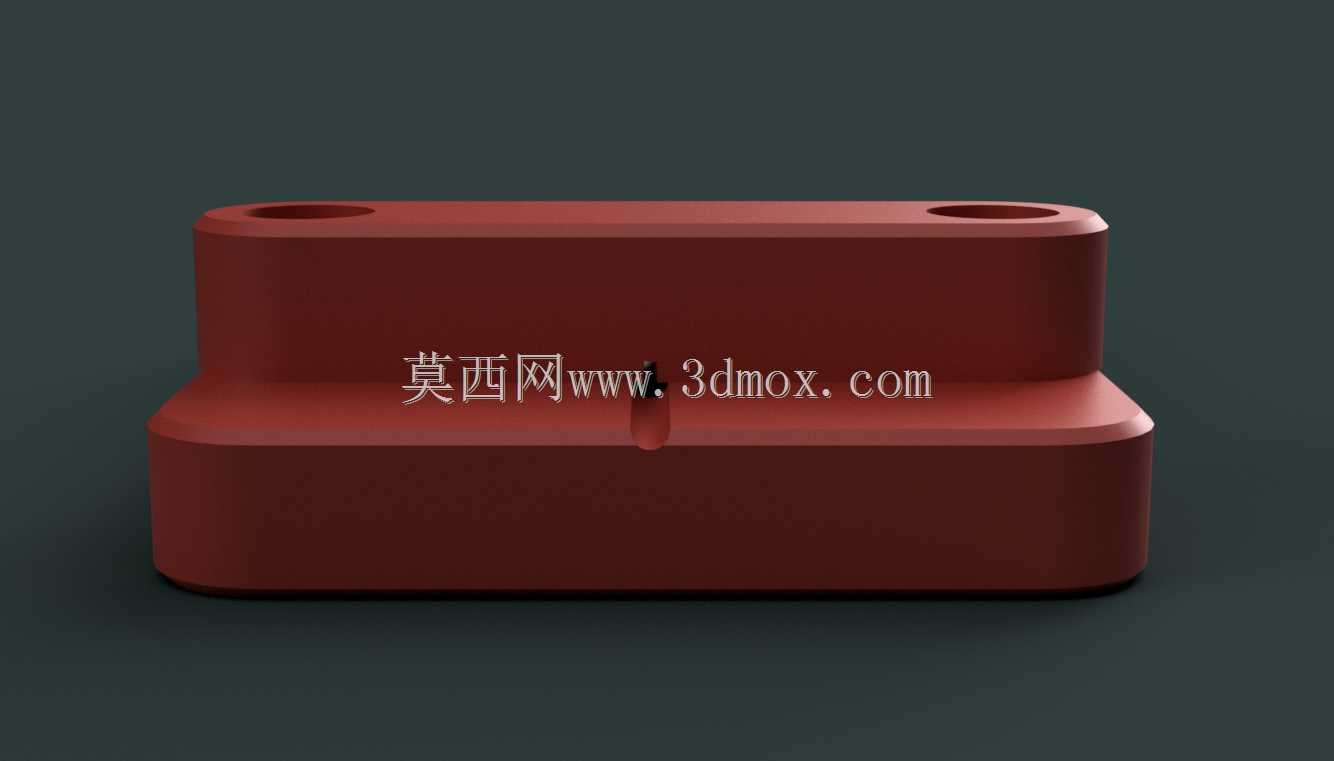

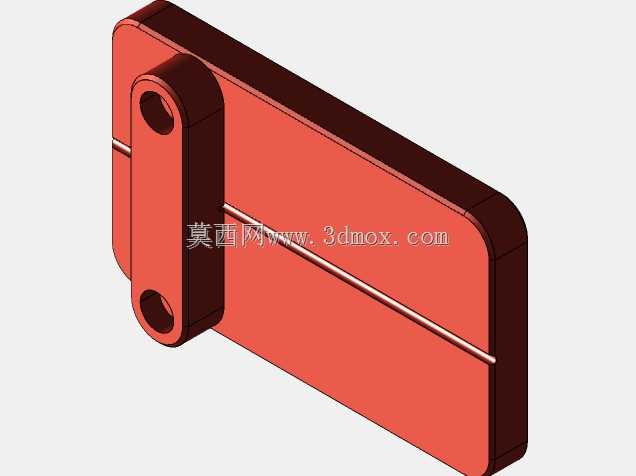

　　从功能特性来看，该夹具采用分体式滑动夹紧结构，底座设置有平行导向槽，滑动夹块可沿导向槽线性移动，配合锁紧螺栓实现对锉柄的无级夹紧，无需根据锉柄直径更换夹块，适配不同规格的品丝锉柄装夹需求。夹块上设置的定位凸台可与锉柄上的定位平面贴合，避免锉削过程中锉刀发生周向转动，保证锉削面始终与品丝柄脚保持垂直，锉削后的柄脚端面平面度可控制在0.02mm以内，完全满足品丝安装的配合精度要求。底座上的两个安装孔可通过螺栓将夹具固定在工作台边缘，作业时无需手扶夹具，操作人员可双手握持锉刀控制锉削力度与行程，大幅降低长时间作业的劳动强度。

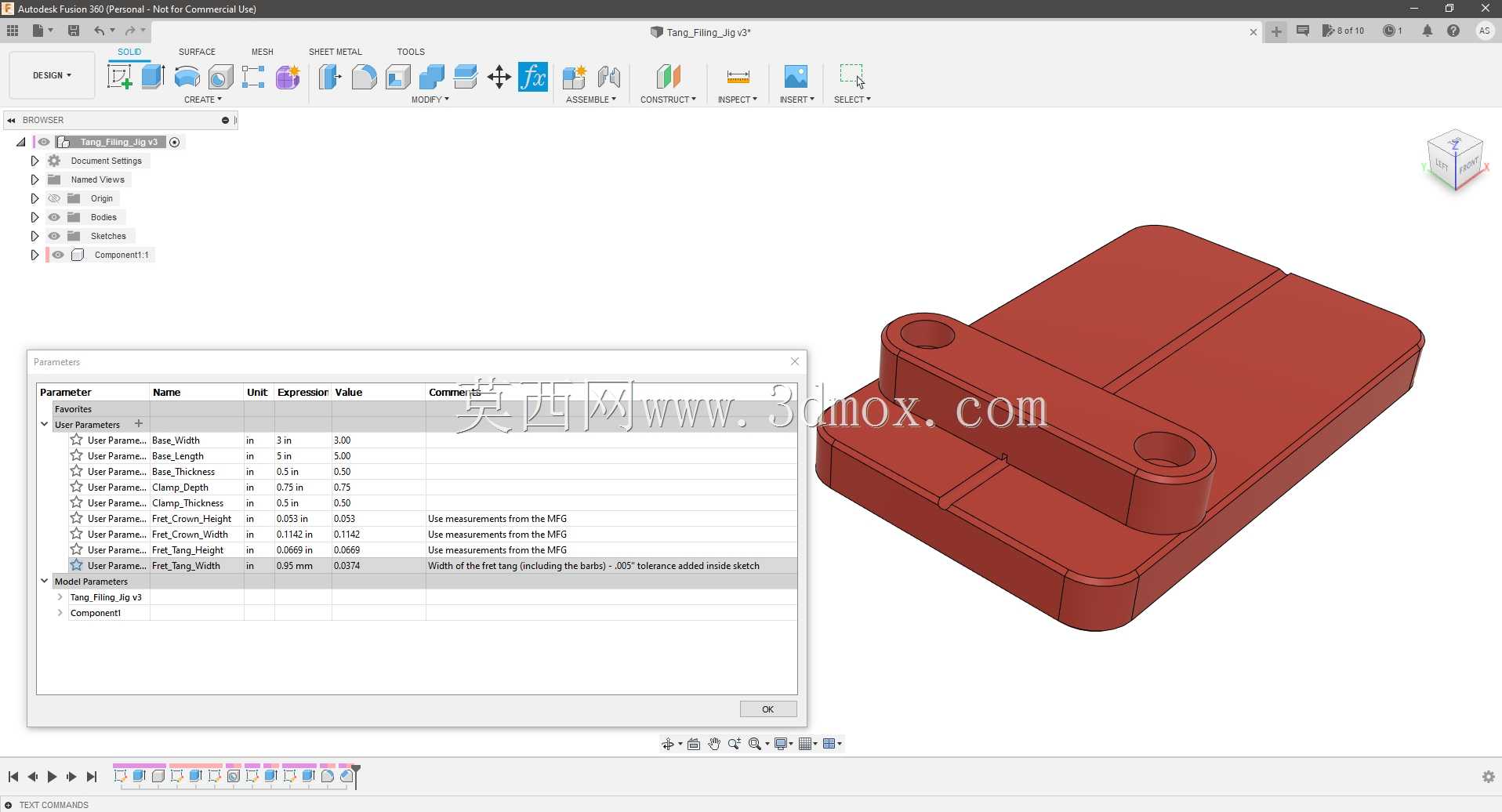

　　设计思路上，该夹具采用全参数化建模逻辑构建，所有关键尺寸均设置为可驱动参数，涵盖底座长度、底座厚度、夹紧深度、夹紧块厚度、冠高、冠宽、柄脚高度、柄脚宽度等核心尺寸，使用者可根据自身使用的锉柄规格、作业空间需求，直接修改对应参数即可生成适配的夹具模型，无需重新绘制草图与特征。针对易磨损的夹紧接触面，设计时预留了0.5mm的磨损补偿余量，当夹紧面因长期使用出现磨损导致夹紧力不足时，仅需修改夹紧块的厚度参数即可重新打印或加工替换件，无需更换整个夹具，降低了工装的使用成本。夹具的所有棱边均设置了R2-R3的圆角过渡，避免作业过程中尖锐棱边划伤操作人员，同时也减少了3D打印过程中的支撑用量，降低打印难度。

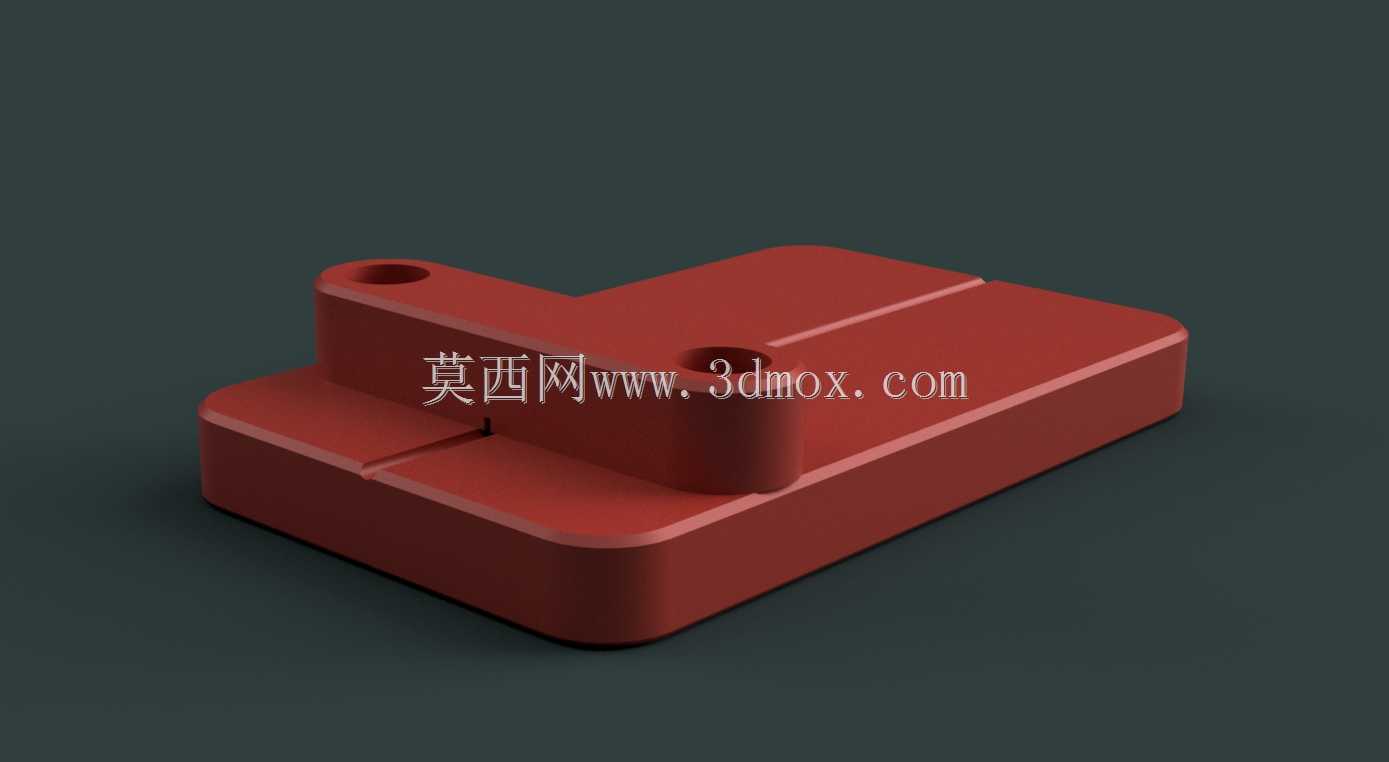

　　从安装边界与尺寸适配来看，该夹具底座的最小安装尺寸为长80mm、宽50mm，可固定在绝大多数小型工作台、台虎钳钳口或者临时作业台面上，夹紧行程覆盖3mm-12mm的柄脚直径范围，可适配市面上绝大多数的品丝锉、小平锉等小型锉削工具。夹具的整体高度控制在25mm以内，装夹锉刀后锉刀的作业高度与常规桌面作业的手肘高度匹配，作业时无需抬高手臂，符合人体工程学要求。底座底部设置有网格状防滑纹，当临时作业无法通过螺栓固定时，直接放置在木质或橡胶工作台面上也可提供足够的摩擦力，避免锉削过程中夹具发生滑移。

　　实际使用过程中，仅需松开锁紧螺栓，将锉柄放入两个夹块之间的夹紧槽内，调整锉刀伸出长度至合适的作业长度后拧紧锁紧螺栓，即可将夹具固定在工作台面上开始锉削作业，锉削完成后松开螺栓即可取下锉刀，整个装夹过程耗时不超过10秒，相比传统用台虎钳直接夹持锉柄的方式，不会出现夹伤锉柄、夹持角度偏移的问题，同时夹紧力均匀分布在锉柄的两个接触面上，不会因夹紧力过大导致锉柄变形，尤其适用于硬质合金锉刀这类脆性较大的锉削工具装夹。对于小型制琴工作室、吉他维修门店以及个人制琴爱好者来说，这款夹具既可以通过3D打印直接制作使用，也可以采用铝合金、电木等材料通过机加工方式制作，结构简单无复杂曲面，加工难度极低，可有效提升品丝安装作业的效率与成品合格率。
