可调角度摄像头铝型材安装枢轴组件

　　这套枢轴组件主要面向工业视觉检测、设备状态监控、小型智能装备的视觉模块安装场景，适配市面上常规的欧标20系列铝型材搭建的设备机架，解决常规摄像头固定支架角度调整范围不足、安装后铰接件易松动、分体铰接件装配公差累积导致的摄像头指向偏移问题。在自动化生产线的视觉对位工位、小型AGV的前置视觉导航模块、桌面级智能作业设备的监控摄像头安装场景中，经常会遇到摄像头安装后需要反复调整俯仰角度，同时要保证调整到位后长期运行不出现角度滑移的需求，之前的v2版本枢轴采用两个分体式铰接件拼接，装配时需要分别对齐两个铰接件的轴孔，不仅装配效率低，两个零件的配合公差叠加后，轴孔处容易出现0.1-0.2mm的径向间隙，设备运行产生的振动会让这个间隙逐渐放大，最终导致摄像头拍摄视野偏移，需要定期重新校准角度，给现场运维增加不少工作量。

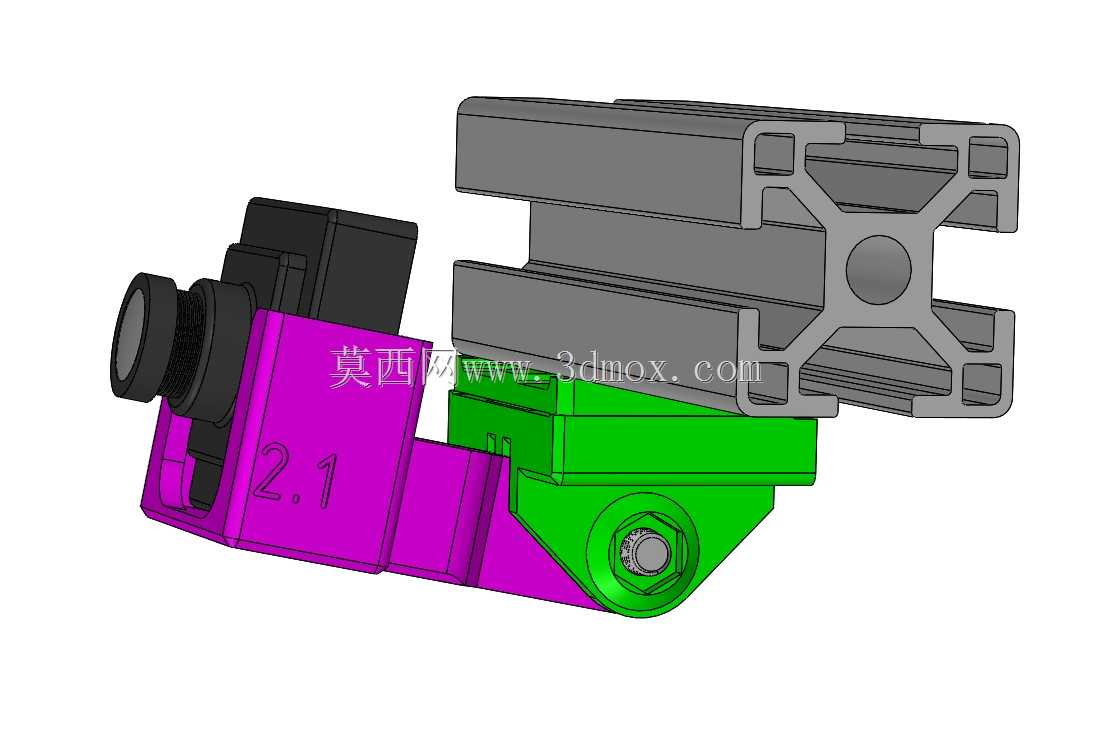

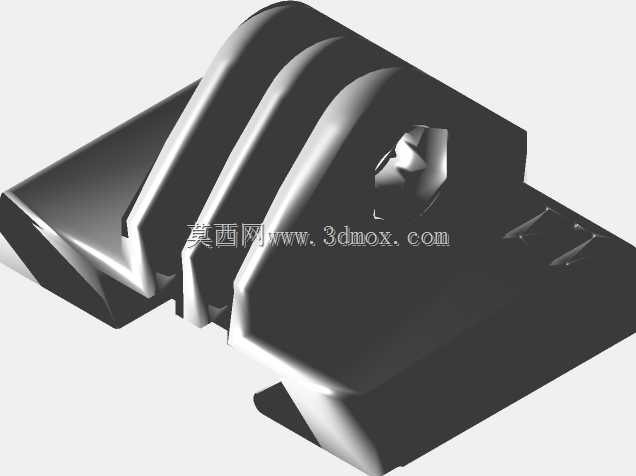

　　这次迭代的结构首先把绿色铰接部分整合为单个一体成型零件，取消了两个分体件之间的拼接配合面，从根源上消除了拼接带来的公差累积问题，一体铰接座的轴孔采用同轴一次加工成型，轴与孔的配合间隙控制在0.05mm以内，既保证角度调节时的转动顺滑度，又能避免长期振动下的间隙松旷。同时加长了枢轴关节的整体连接长度，相比之前的版本，关节的有效支撑长度提升了近40%，摄像头俯仰角度的调节范围从原来的上下各30度扩展到上下各55度，能够覆盖更多特殊安装位的视野调整需求，比如铝型材机架侧装、倒装场景下，不需要额外增加转接片就能让摄像头对准目标检测区域。

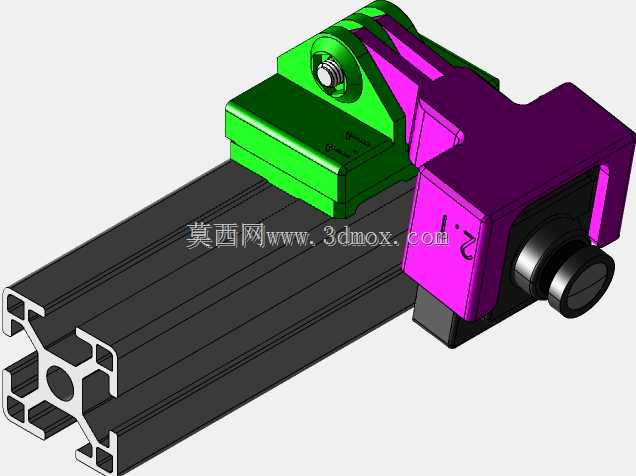

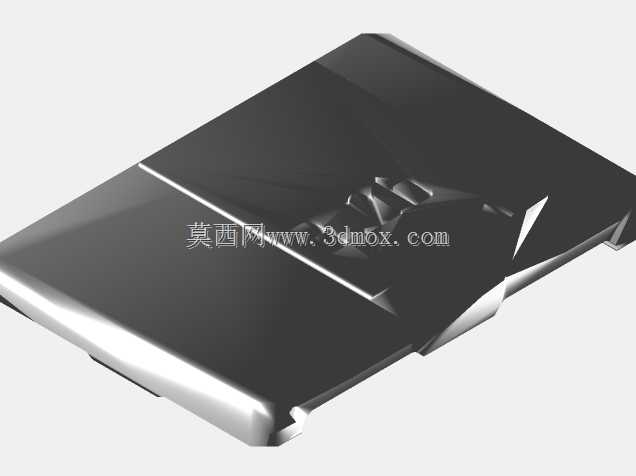

　　安装边界方面，组件上端的铝型材卡接结构完全适配欧标2020铝型材的槽口尺寸，卡入型材槽后通过侧面的顶紧螺丝固定，不需要在铝型材上额外打孔，不会破坏原有型材的结构强度，安装位置可以沿着型材槽任意滑动调整，适配不同的视野高度需求。下端的摄像头安装位预留了标准的M2螺丝安装孔位，孔位间距匹配市面上绝大多数USB工业摄像头、树莓派摄像头、Jetson平台配套摄像头的安装孔距，不需要额外加工转接板就能直接固定摄像头模块。铰接处的锁紧采用内嵌式六角螺栓，螺栓头部藏在铰接座的沉孔内，不会突出零件表面干涉周边的管线布置，锁紧时螺栓的压紧力直接作用在一体铰接座的两个支撑臂上，配合轴部的阻尼垫片，锁紧后可以提供足够的保持力矩，即使设备持续运行产生持续振动，摄像头的角度也不会发生偏移。

　　从实际装配的角度来看，整个组件只需要3个零件就能完成装配：一体成型的紫色摄像头安装座、一体成型的绿色铰接底座、一根铰接锁紧螺栓，相比之前版本减少了2个拼接零件和2颗固定螺丝，装配时间缩短了近一半，同时零件数量减少也降低了供应链的管理成本，不会出现因为某个小零件缺失导致整个支架无法装配的问题。零件的壁厚设计充分考虑了3D打印和注塑加工的工艺要求，最小壁厚控制在1.8mm以上，铰接处的受力位置壁厚加厚到3mm，即使采用PLA材料3D打印制作，也能承受常规摄像头的重量，不会出现安装后支架变形下垂的问题。管线布置方面，安装座侧面预留了走线槽位，摄像头的USB排线可以沿着槽位走到铝型材的槽内，避免管线外露被设备运动部件刮蹭，同时也让整体安装效果更整洁。在实际现场使用中，这套组件可以直接替换原有旧版本的枢轴部件，安装孔位完全兼容，不需要改动原有铝型材机架的结构，直接替换就能获得更大的调节角度和更好的锁紧稳定性，对于已经部署了旧版本支架的设备来说，升级改造成本极低。
